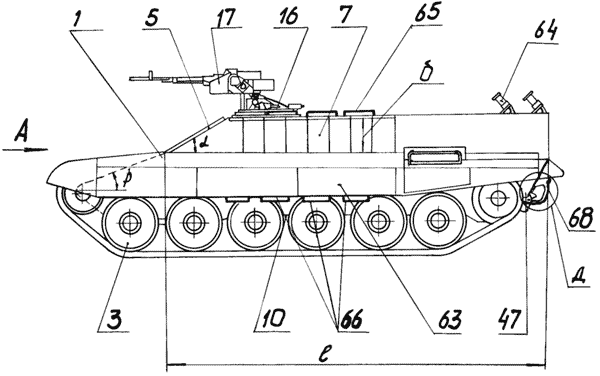

Общий вид БМО-Т

Общий вид БМО-Т

Общий вид БМО-Т

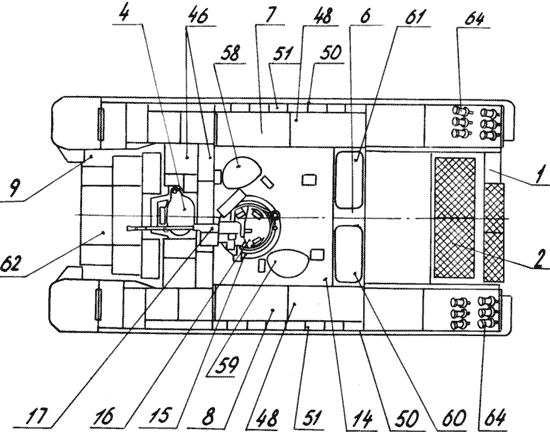

Общий вид БМО-Т (вид сверху)

Общий вид БМО-Т (вид сверху)



Общий вид БМО-Т

1 – корпус базового шасси танка Т-72

2 – моторно-трансмиссионным отделением

3 –  ходовая часть

4 – люк механика-водителя

5 – передняя стенка надстройки

6 – задняя наклонная стенка надстройки

7 – правая стенка надстройки

8 – левая стенка надстройки

9 – лобовые передние листы

10 – днище

11 – правый борт

12 – левый борт

13 – моторная перегородка

14 – крыша

15 – башенка командира

16 – люк

17 – зенитно-пулеметная установка с дистанционным управлением



Обитаемый отсек и боекомплект

18 – кронштейны сидения командира

19 – сидение командира

20 – сиденье механика-водителя

21, 22, 23, 24 – сиденья огнеметчиков на правом борту

25, 26, 27 – сиденья огнеметчиков на левом борту

28, 29, 30 – боекомплект огнеметчиков

31 – пусковые трубы РПО

32 – верхняя продольная балка

33 – нижняя продольная балка

34 – болтовое крепление

35 – ограничительные кронштейны

36 – проушины

37 – продольные отверстия

38 – стопорные ограничительные крышки

39 – цилиндрические трубки

40 – продольный сквозной паз

41 – оси

42 – пружины

43 – ручки

44 – крепления

45 – поддон

46 – динамическая защита бронерубки

47 – кормовой лист корпуса

48 – верхняя стенка каркаса

49 – нижняя стенка

50 – продольные боковые стенки

51 – динамическая защита бортов

52, 53 - топливные баки

54 – фильтровентиляционная установка

55 – аккумуляторные батареи

56 – пускораспределительная аппаратура

57 – дополнительный боекомплект огнеметчиков

58, 59 – люки в крыше рубки

60, 61 – герметичные броневые дверцы, которые открываются вверх в сторону носа машины

62 – динамическая защита ВЛД

63 – бортовые экраны

64 – пусковые трубы системы постановки дымовых завес

65 – поручни

66 - подножки

67 – пружины

68 – подпружиненные подножки

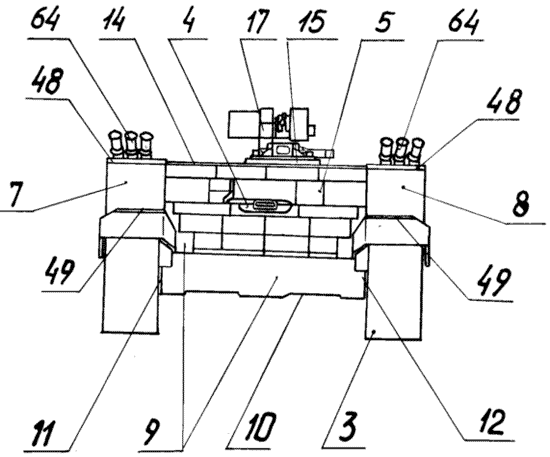

Общий вид БМО-Т (вид стрелке А).

Общий вид БМО-Т (вид стрелке А).
