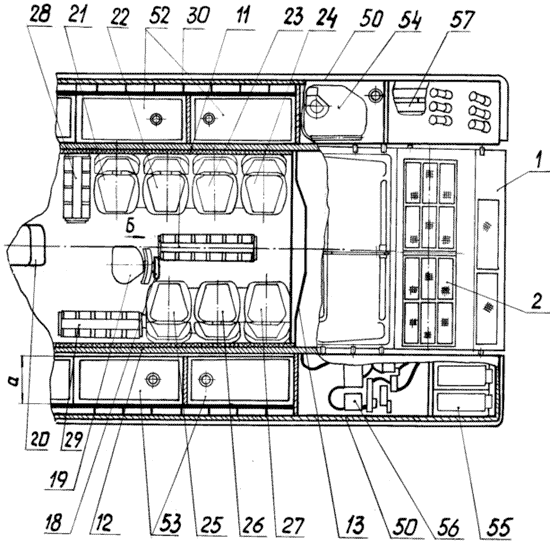

¬ид сверху на обитаемый отсек с показом мест экипажа и огнеметчиков со стеллажами под боекомплект



изображен вид сверху на обитаемый отсек с показом мест экипажа и огнеметчиков со стеллажами под боекомплект

1 Ц корпус базового шасси танка “-72

2 Ц моторно-трансмиссионным отделением

11 Ц правый борт

12 Ц левый борт

13 Ц моторна€ перегородка

18 Ц кронштейны сидени€ командира

19 Ц сидение командира

20 Ц сиденье механика-водител€

21, 22, 23, 24 Ц сидень€ огнеметчиков на правом борту

25, 26, 27 Ц сидень€ огнеметчиков на левом борту

28, 29, 30 Ц боекомплект огнеметчиков

31 Ц пусковые трубы –ѕќ

32 Ц верхн€€ продольна€ балка

33 Ц нижн€€ продольна€ балка

34 Ц болтовое крепление

35 Ц ограничительные кронштейны

36 Ц проушины

37 Ц продольные отверсти€

38 Ц стопорные ограничительные крышки

39 Ц цилиндрические трубки

40 Ц продольный сквозной паз

41 Ц оси

42 Ц пружины

43 Ц ручки

44 Ц креплени€

45 Ц поддон

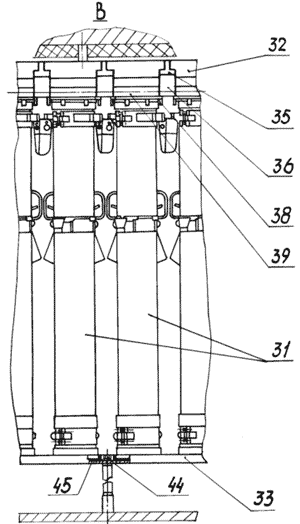

вид Ѕ, где изображены стеллажи по продольной оси балок
вид по стрелке ¬

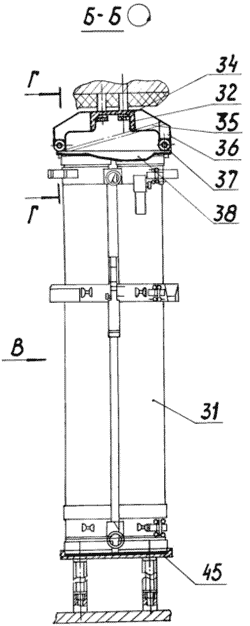

сечение √-√ где изображены оси с ручками



49 Ц нижн€€ стенка

50 Ц продольные боковые стенки

51 Ц динамическа€ защита бортов

52, 53 - топливные баки

54 Ц фильтровентил€ционна€ установка

55 Ц аккумул€торные батареи

56 Ц пускораспределительна€ аппаратура

57 Ц дополнительный боекомплект огнеметчиков

58, 59 Ц люки в крыше рубки

60, 61 Ц герметичные броневые дверцы, которые открываютс€ вверх в сторону носа машины

62 Ц динамическа€ защита ¬Ћƒ

63 Ц бортовые экраны

64 Ц пусковые трубы системы постановки дымовых завес

65 Ц поручни

66 - подножки

67 Ц пружины

68 Ц подпружиненные подножки
