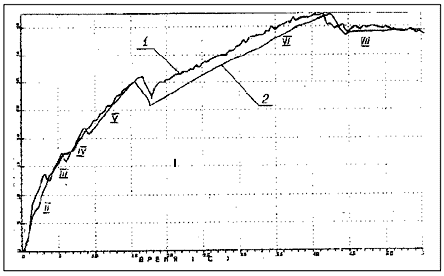

Рис. 4. Разгонная характеристика танка на ровной сухой бетонной трассе полигона в/ч 68054

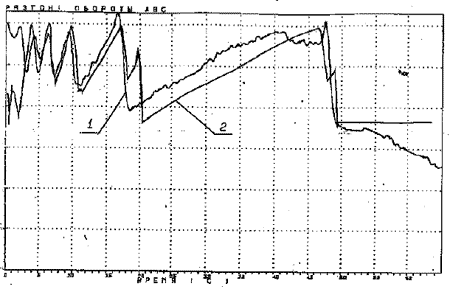

Рис. 5. Работа двигателя 5ТДФ в режиме разгона танка

Рис. 6. Скольжение фрикционов Ф3 и Ф6 при переключении с III на IV передачи

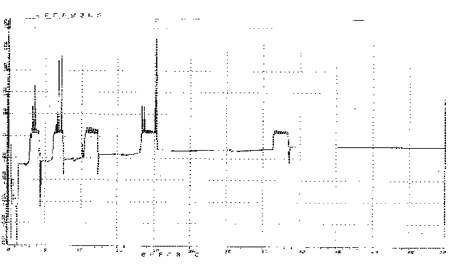

Рис.7. Скольжение фрикционов Ф1 и Ф4 при переключении с III на IV передачи

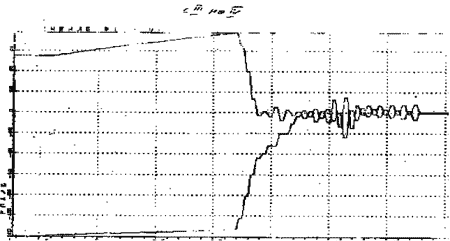

Рис. 8. Зависимость крутящего момента на солнце 4 ПР

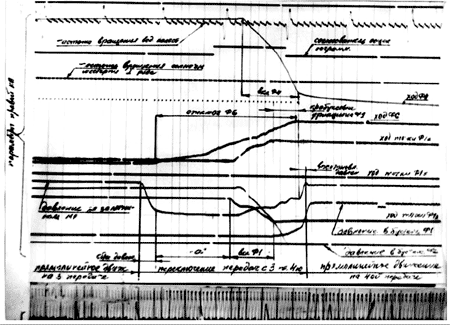

Рис. 9. Рабочая осциллограмма, отражающая процесс переключения с III на IV передачу.
