Бронетехника Украины: итоги, потенциал, перспективы…

Итоги за 15 лет независимости

А. Тарасенко

Бронетанковая отрасль является одной из основных отраслей украинского во­енно-промышленного комплекса. Славные традиции создателей легендарных Советских танков Т-34, а также наиболее массового в мире послевоенного Т-54 и революционного Т-64 продолжают жить в трансформирующихся условиях современных политических реалий. Однако данный материал посвящен исключительно обзору и анализу технических достижений за последнее десятилетие, и от политики я по возможности постараюсь дистанцироваться.





История

Исторически сложилось, что Харьков на ряду с Ленингадом стал колыбелью отечественного танкостроения. Харьквский завод им. Малышева ведет свою историю еще с 1895 года, как паравозостраительный. Как известно, в первые годы существования СССР не имел своей танковой промышленности. Поэтому Харьковскому паровозостроительному заводу имени Коминтерна, была поручена организация работ по танкостроению, а в дальнейшем и разработка конструкций отечественных танков. Это было обусловлено налаженному там производству гусеничных тракторов «Коммунар», которое являлись хорошей базой для развития на заводе танкостроения.

Официальным документом, определяющим начало работ по производству танков на заводе, является Постановление постоянного мобсовещания от 1 декабря 1927 года, когда Главное Управление металлической промышленности (письмо №1159/128 от 7 января 1928 г .) поручило «...в срочном порядке проработать вопрос о постановке на ХПЗ производства танков и тракторов...»

В 1927 году, когда начинается разработка танка, имевшего обозначение 1-12-32, в последствии получившего обозначение Т-12, разработка которого была закончена к концу 1929 г . В 1931 г . на переработанный танк, получивший название Т-24 был запущен в мелкосерийное производство.

Таким образом, наряду с Ленинградским заводом «Большевик», появился еще один центр танкового производства СССР.

В 30-х годах конструкторами харьковского завода велись работы над колесно-гусеничными танками типа БТ, производившимися крупносерийно. В последствии Харьковскими танкостроителями были созданы такие танки как тяжелый многобашенный Т-35, легендарный Т-34, производство которого началось и на других крупных предприятиях страны. В начале Великой отечественной Харьковское КБ было эвакуировано в Нижний Тагил, где танк был создан модернизованный Т-34-85 и абсолютно новые танки Т-44 и Т-54. После возвращения в Харьков преобразованное КБ начало работы над новаторскими решениями в танкостроении, которые в итоге завершились созданием первого отечественного танка нового поколения – Т-64. И не стоит забывать, что именно Харьковскому КБ руководством была поручено создание перспективного танка, который произвел такую же революцию в мировом танкостроении, как и легендарный Т-34.  В последствии на основе наработок по этому танку были созданы другие отечественные танки – Т-72, разработки УКБТМ, Т-80 разработки КБ «Спецмаш». Однако, это разнообразие в целом, сходных по своему военно-техническому  уровню танков которые имели малую совместимость друг с другом легло тяжелейшим бременем на экономику Советского Союза. События, производившие после принятие на вооружение Т-64 и приведшие в итоге к серийному производству в СССР трех основных боевых танков (хотя слово «Основной» в этом контексте потеряло свое значение) выходит за рамки данного материала и более подробно описано в материале -  История отечественного танкостроения в послевоенный период.

На закате СССР в Харькове велись работы над перспективным танком нового поколения, который должен был заменить в производстве производившиеся тогда Т-64Б, Т-80У/Т-80УД, Т-72Б. Первые образцы перспективного танка «объект 477» (Молот) были изготовлены в конце 80-х, отработка танка продолжалась в 90-х (не без сотрудничества с Россией) но в связи с изменившейся по­литической обстановкой, финансовыми трудно­стями и проблемами, возникшими с межгосудар­ственной производственной кооперацией, работы по перспективному танку приняли все более затяжной характер. К сожалению, об этой странице отечественного танкостроения фактически ничего не известно.



Полураспад

После распада СССР Украинская оборонная промышленность оказалась не просто в состоянии кризиса, но на грани выживания. Новая одурманенная элита больше не интересовалась развитием обороны, основной интерес правительства как «независимой» Украины, так и «демократической» России в те годы было лишь то, как украсть более жирный кусок нажитого за 70 лет народного достояния. Прекратилось производство танков на Кировском заводе в Ленинграде, свелись о минимума разработки бронетехники в Ленинградском КБ «Спецмаш», в критическом положении оказался и  Омский «Трансмаш», на грани выживания оказались также «Уралвагонзавод» и Харьковский завод им. Малышева, как и конструкторские бюро при этих заводах.

Однако неожиданный шанс, спасший как Харьковских, так в последствии и российских (об этом будет разъяснено позже) танкостроителей представил зарубежный заказчик. В 1994 – 1995 годах танк Т-80УД был направлен на испытания в Пакистан, где получил высокую оценку местных военных. Желая переместить баланс сил в своем перманентном противостоянии с Индией Пакистан в 1996 году подписал с Украиной контракт на поставку 320 танков Т-80УД.

Этот контракт во многом спас отечественных танкостроителей, забытых собственным правительством, которое, правда, осознав возможную выгоду от продажи военной техники на зарубежный рынок уделило им внимание, которое, в прочем никоем образом, не имело в виду заботу об обороноспособности страны.

Однако, на тот период, замкнутого цикла по производству бронетанковой технике на Украине не было, уязвленное руководство ГАБТУ Российской Федерации отказывало в содействии (правда, в последствии в результате некоторых межправительственных договоренностей и кадровых изменений, некоторая помощь была оказана).

Поэтому было решено наладит замкнутый цикл производства бронетехники, это прежде всего включало:

  • производство танковых пушек и боекомплекта для них (производились и разрабатывались в России – НИМИ, НИИТМ, завод №9, КБП и пр.)
  • производство систем управления огнем - прицельные комплексы (Завод им. Зверева)
  • производство средств защиты бронетехники – комплексы динамической защиты (ДЗ), комплексы активной защиты (КАЗ), комплексы оптико-электронного противодействия (КОЭП) и пр. разрабатывались в России (НИИ Стали, КБП, НИИТМ и пр.).

Для создания замкнутого цикла производства украинские танкостроители были вынуждены пойти на создание всей цепочки изделий, которые ниже будут рассмотрены подробнее:

Производство танковых пушек

В кратчайшие сроки Украина освоила производство необходимых современных артиллерийских систем для оснащения танков. Производство удалось развернуть в сжатые сроки, потому, что на Украине имелось предприятие, выпускающее утяжеленные трубы для нефтегазодобычи - завод им. Фрунзе (г. Сумы). Завод был, по сути, на 95 процентов оснащен необходимым оборудованием для производства пушечных стволов. Необходимо было закупить также и некоторое дополнительное оборудование для специфических операции. Производство пушек было налажено в марте 1998 года.

Таким образом, было налажено производство пушек, производившиеся ранее только в России (г. Пермь), пушки собираются на харьковском заводе,  стволы поступают из Сум. Украинская пушка КБА3 является близким эквивалентом советской пушки 2А46М-1. разработаны также варианты пушки для оснащения модернизируемых танков Т-55 (КБА3К) и Т-72 (КБМ1М) а также вариант пушки калибра 120 мм (КБМ2). Конструкция пушки КБМ2 отвечает требованиям стандартов НАТО и эксплуатируется со всеми типами боеприпасов калибра 120 мм стандарта НАТО.

Еще одной интересной разработкой ХКБМ является бикалиберная (исполнение элементов ствола и казенной части позволяет быстрый монтаж стволов разных калибров 120 и 140 мм ). С учетом разработанного АЗ, размещаемого в нише башни это позволит создать танк с большим модернизационным потенциалом. Также успешно прошли войсковые испытания 30-мм автоматические пушки ЗТМ1 и ЗТМ2 (аналогичные по основным характеристикам российским 2А72 и 2А42).

Производство танковых пушек

Системы управления огнем для танков серийно производятся на украинских предприятиях, где налажено производство усовершенствованных прицельных комплексов 1А43-У «Рось» с прицелом 1Г46М "ПРОМИНЬ" усовершенствованного прицельно-наблюдательный комплекса командира ПНК-5 "АГАТ-СМ" с  встроенным лазерным дальномер и устройством ввода углов бокового упреждения (УВБУ) производства НПК "Фотоприбор", ПНК-5 повышает эффективность ведения огня командиром на 20-50% и вдвое снижает время на подготовку выстрела.  Для замены прицельного комплекса «Буран» имеется тепловизионный прицельный комплекс "Буран-Катрин" с импортным ФПУ. Киевским НИИ «Квант» разработана система управления огнем с использованием оптико-телевизионных прицелов ОТП-20, которая устанавливается на боевые модули «Шквал», «Ингул» и другие. Также налажен выпуск полного спектра комплектующих необходимых для замкнутого цикла производства бронетехники, такие как стабилизаторы (2Э42М), системы учета теплового изгиба ствола пушки (СУИТ-1), навигационное оборудование (ЛИО-Н), датчики ветра (ДВЕ-БС) и многое другое. Также производятся комплектующие для танков Т-54, Т-55, Т-62, Т-72 для модернизации СУО «Волна», «Бастион», «Рекрут» и пр. которые изготовляются на Феодосийском Оптическом Заводе.

Производство танковых выстрелов повышенного могущества

На период распада СССР на вооружении Украины и России оказались устаревающие выстрелы для танковых пушек – БОПС БМ32 с урановым сердечником и БМ44 с сердечником из вольфрамового сплава, оба выстрела обладали «классической» отечественной системой ведения (стабилизация в канале ствола алюминиевыми секторами и калиберным оперением с подшипниками, наряду с преимуществами по низкому весу ведущего устройства и соответственно очень высокой начальной скоростью на дистанции свыше двух километров они превращаются в недостатки – большая потеря скорости из-за сопротивления воздуха, на больших дистанциях снижается точность). Снаряды оснащены составным сердечником.

В тоже время российские разработчики (НИМИ) могли предложить более совершенный снаряд "Свинец" большого удлинения с новой схемой ведения, по эффективности до 1,4 раза превышающей эффективность штатного БПС "Манго" который был принят на вооружение в 1991 году. Также продолжалась разработка усовершенствованных выстрелов с сердечником из сверхплотных однокомпонентных и композиционных материалов и улучшенными баллистическими характеристиками.

Украинскими предприятиями также был разработан современный бронебойный подкалиберный снаряд БМ44У1 с увеличенным удлинением и новым ведущим устройством. В 2006 году в соответствии с государственной программой вооружений планируется принятие нового выстрела с подкалиберным снарядом.



Производство управляемых ракет («Комбат» и «Стугна» и пр).

Танковые управляемые ракеты калибра 100, 120 и 125 мм разработаны специалистами Киевского КБ «Луч». Система управления полуавтоматическая (аналогичная российским КУВ «Рефлекс» и «Свирь»), обеспечивающая телеориентирование в луче квантового генератора с длиной волны 1,06 мкм, сопровождаемая наводчиком с пульта управления прицела. Обеспечена помехозащищенность от активных и пассивных помех. Благодаря модульнсти построения на базе данной конструкции был разработан целый ряд управляемых ракет для вооружения, как танков, так и БМП (Т-55/Тип-69, Т-72, Т-80УД, «Ятаган» так и пушек МТ-12, и БМП-3), а также ПТРК.

Танковые управляемые ракеты КОМБАТ

Основное назначение "Комбата" - поражение целей, находящихся вне досягаемости обычной гладкоствольной 125-миллиметровой пушки, а также вертолетов. Снаряд имеет тандемную БЧ. Прицельная дальность стрельбы - 5 километров , это расстояние "Комбат" преодолевает за 16 секунд, общий вес снаряда - 30 килограмм . По мнению наблюдателей, партия таких выстрелов могла быть поставлена Пакистану.

Естественно, управляемая ракета «Комбат» (также как и ее Российские аналоги) как бы не преподносила ее пресса, не может считаться оружием будущего. Во первых бронепробиваемоть даже в 900- 1000 мм не дает требуемой вероятности при поражении перспективных модернизированных танков ведущих танкостроительных стран (М1А2, Леклерк, Леопард-2А6, Т-90), во вторых ракеты не обеспечивают преодоления комплексов активной защиты (КАЗ).

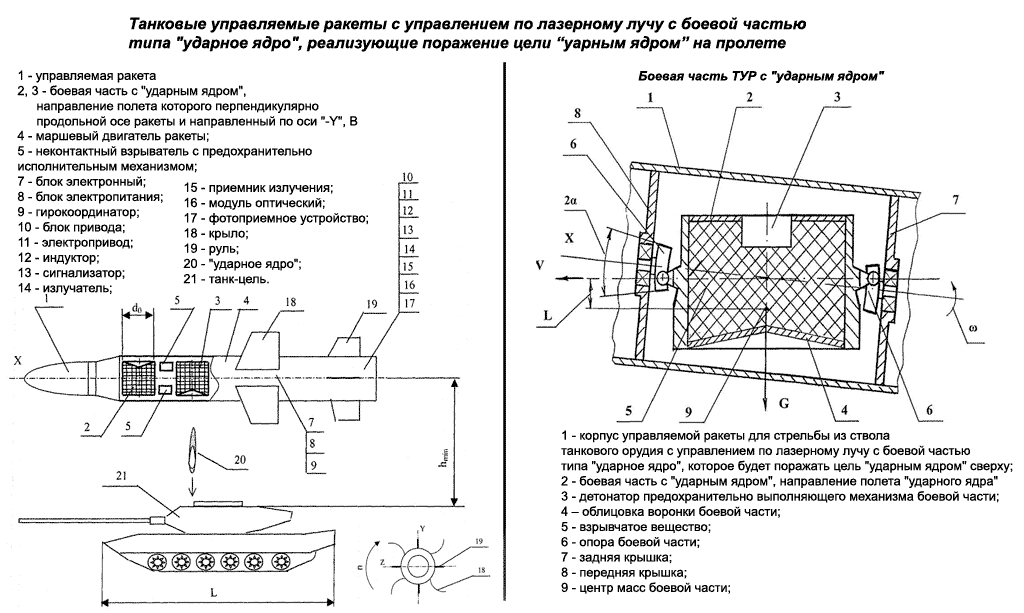

Удар сверху.

Бронепробиваемость современной тандемной боевой части (БЧ) усовершенствованной ракеты 9М119М1 по данным разработчиков составляет 900 мм по бронезащите, не оснащенной ДЗ.  Отмечается, что это не предельные возможности бронепробития в пределах калибра 125 мм , однако создание БЧ с показателями бронепробития в 10-12 калибров является сложной задачей. Кроме того, широкие масштабы приобретает разработка комплексов активной защиты (КАЗ) за рубежом, которые могут с успехом поражать подлетающие управляемые ракеты. Возможным выходом из положения является разработка боеприпасов атакующих танк сверху или на пролете при помощи «ударного ядра» (не входя в зону действия КАЗ с высоты до 20 м без снижения над целью). Такие разработки были предложены специалистами Киевского КБ «Луч». Применение подобной разработки является также весьма экономически оправданным (по сравнению с комплексами с автономным самонаведением), так как создание новой ракеты осуществляется на базе уже отработанных и серийно производящихся элементов и не требует внесения изменений в систему управления огнем.

ракета атакующая танк сверху или на пролете при помощи «ударного ядра».

Вариантами исполнения таких боеприпасов является размещение двух боевых частей с "ударными ядрами", расположенными под углом 180 град. одна относительно другой. При пролете обеспечивается поражение танка как минимум одной боевой частью.

Второй вариант – исполнение боевой части подвешенной на оси вращения параллельно продольной оси снаряда с минимальным трением в опорах и обеспечением двух степеней вольности (установка боевой части на осе вращения на подшипниках дает ей возможность оставаться практически неподвижной при вращении снаряда).

Использование данной разработки предоставляет следующие преимущества:

  • исключит возможность столкновения снаряда с естественными и искусственными препятствиями между наводчиком и целью, ликвидирует влияние пыли и задымленности поля боя;
  • нейтрализовать действия комплексов активной защиты танка;
  • даст возможность поражать танки, которые имеют лобовое бронирование более 1000 мм гомогенной стальной брони с динамической и многослойной защитой за счет поражения танка сверху, где бронирование гораздо меньше;
  • уменьшить действия средств противодействия за счет исключения облучения цели лучом наведения;
  • даст возможность поражать современные танки, используя нетандемные боевые части;
  • нейтрализовать вредное влияние вращения снаряда вокруг продольной оси на бронепробитие кумулятивной боевой части за счет размещения ее практически под углом 90° к продольной оси снаряда (либо увеличить вероятность поражения цели при использовании нескольких боевых частей).

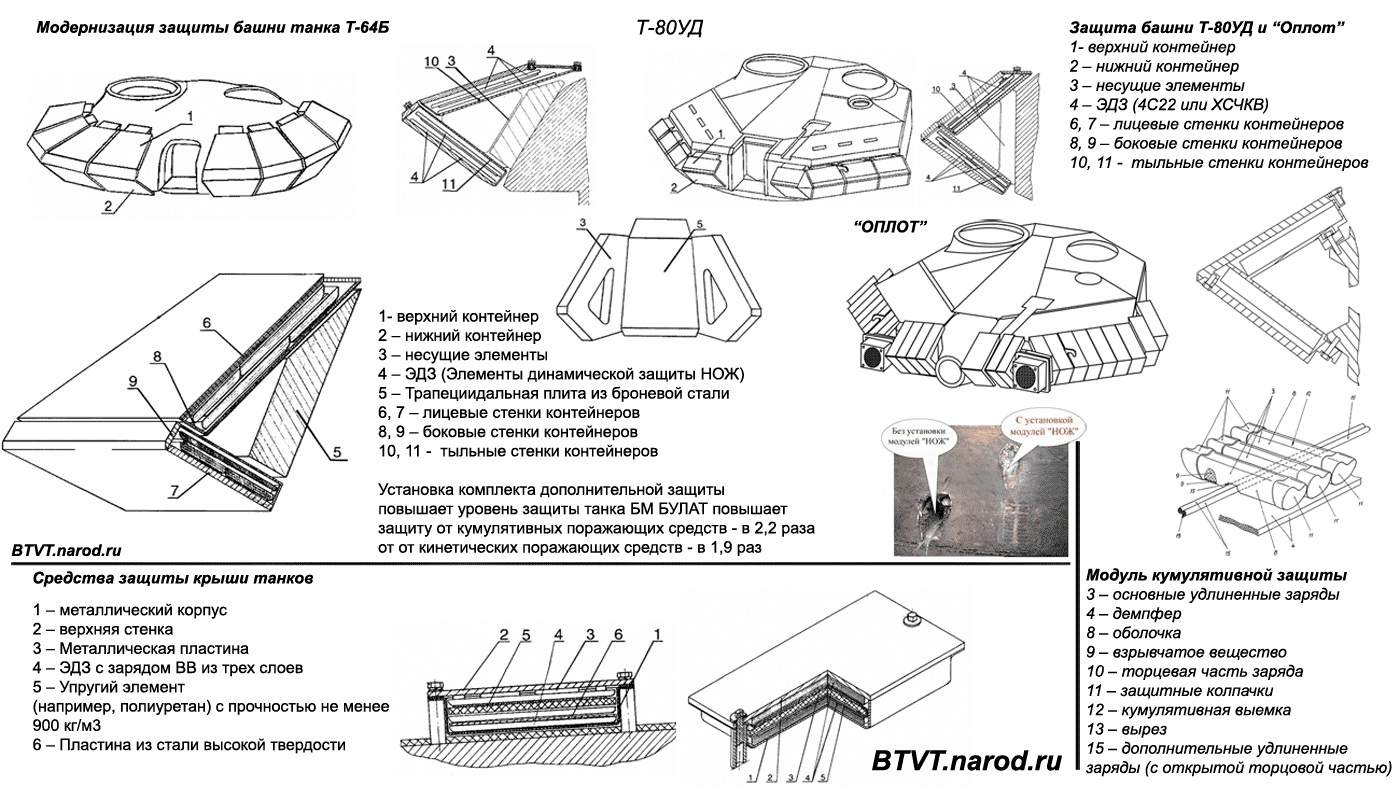

Комплексы динамической защиты (ДЗ)

Кумулятивная защита «Нож» (ХСЧКВ)

Разработка комплекса нож началась в 97-98 годах после возникновения проблем с поставками в Пакистан танков Т-80УД с УДЗ 4С22 разработки НИИ Стали. НИИ Стали затребовали непомерную цену за возможность использования технологии (до 10% от стоимости контракта). В 2003 году «Нож» был принят на вооружение.

К преимуществам «Нож» специалисты относят возможность аффективного воздействия на бронебойные подкалиберные снаряды, а также боеприпасы типа «ударное ядро». Кроме того в отличии от «Контакта-5» особенностью комплекса является то, что при срабатывании исключена передача детонации на контейнеры не участвующие в воздействии на атакующий боеприпас.

К УДЗ проявили большой интерес зарубежном, так в 2003 году 3 танка Т-80УД (Т-84) с комплексом «Нож» закупили США. Интерес к комплексу проявили представители ОАЭ (установка на Леклерк). Потенциал комплекса также изучили представители Франции и Китая.

Сейчас разработана модификация «Ножа» для установки на боевые машины легкой категории. «Нож» обеспечивает защиту не только от противотанковых гранат и легких ПТУР, но и от снарядов АП калибра о 30 мм (в том числе и оперенных подкалиберных).



Кумулятивная защита «Нож» (ХСЧКВ)

Кумулятивная защита «Нож» разработана СКТБ ИПП НАНУ совместно с ГП БЦКТ «МИКРОТЕК», НИЦ «Материалообработка взрывом» ИЭС им. Патона НАНУ и ХКБМ им. Морозова.

«Нож» обеспечивает защиту танков или других боевых машин от бронебойно-подкалиберных снарядов, кумулятивных средств поражения и ударно-кумулятивных боеприпасов типа «ударное ядро». Основным отличием «Ножа» от аналогичных существующих типов динамической защиты является воздействие на атакующие средства поражения кумулятивной струей, в отличие от метания пластин в направлении атакующего боеприпаса, что в тех или иных вариантах является принципом воздействия аналогов.  Применение плоской кумулятивной струи для поражения атакующего боеприпаса и отклонения его от первоначальной траектории с приданием угла атаки, при котором снижается глубина проникновения в защищаемый объект, имеет ряд преимуществ – быстрота реакции, высокая эффективность, надежность, возможность исполнения, которое обеспечит равную защиту при встрече под прямым углом и пр.

Следует заметить, что всевозможные аналитики, например Растопшин в своей статье «необходим реализм в оценке потенциала украинского ВПК и политики официального Киева», опубликованной в ВПК № №4 (21)   4 - 10 февраля 2004 года не только дают абсолютно неверные оценки общей ситуации, но и несут откровенную дезинформацию по техническим вопросам. Например, чего стоит приведенная в вышеуказанной статье схемка под названием  «Взаимодействие БПС с украинским модулем защиты Нож», где он утверждает, что при обстреле малокалиберной артиллерией во время боя модули "Нож" выводятся из строя, после чего БПС будут беспрепятственно поражать танки. При этом вывод сделан на основе фантазий Растопшина о наличии в модулях «нож» пластин-контактов, которые своим корпусом замыкает электрическую цепь, после чего происходит подрыв плоского кумулятивного заряда, что никакого отношения к реальности не имеет - «Нож» срабатывает мгновенно без специальных средств инициирования, не требует подготовки к применению и обслуживания. Таким авторам как Растопшин прежде чем писать нужно изучить то, о чем они пишут, а если информации у них нет не фантазировать а просто молчать.

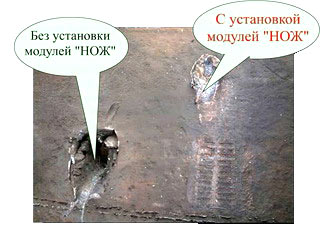

Установка комплекса с использованием модулей "Нож" повышает уровень защиты танка от кумулятивных и кинетических снарядов в 2-3 раза.

Установка комплекса с использованием модулей "Нож" повышает уровень защиты танка от кумулятивных и кинетических снарядов в 2-3 раза.



Модули «НОЖ» отличает: высокая надежность (100% срабатывания и защита от всех типов противотанковых средств), безопасность при обстреле из стрелкового оружия, отсутствие детонации от осколков и зажигательных смесей, взаимозаменяемость с элементами встроенной ДЗ 4С20 или 4С22 (производства РФ) в соотношении 1:2, повышенная в 1,8-2,7 раза (по отношению к 4С22) эффективность, пониженная величина запреградного действия на броню, простота монтажа, невысокая стоимость. В 2003 году «Нож» прошел государственные испытания и был принят на вооружение украинской армии. Производство УДЗ (устройств динамической защиты) «Нож» уже налажено на нескольких киевских предприятиях. Подробнее см. - Кумулятивная защита "Нож".

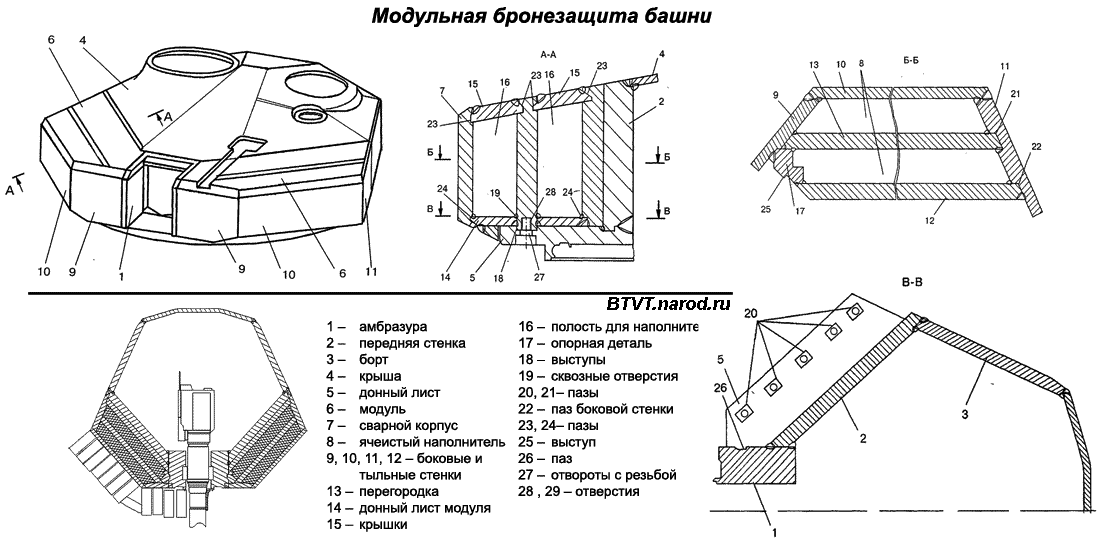

Модульная броня – новые разработки в конструкциях бонезащиты



Модульная броня – новые разработки в конструкциях бонезащиты

Последующее повышение защищенности танков, по мнению специалистов, связанно с применением модульной конструкции броневой защиты корпуса и башни танка. Модульная конструкция бронирования позволяет без изменения толщины и массы брони повысить противоснарядную стойкость, обеспечивает возможность совершенствования брони на протяжении жизненного цикла танка и возможность замены старых модулей новыми, изготовленными из брони, созданной с учетом последних технологических достижений. Защитные модули могут быстро заменяться в случае их повреждения. Причем эти работы могут выполняться в полевых условиях. Кроме того, возможно изготовление защитных модулей в условиях массового производства, которое значительно снижает их стоимость.



Комплексы активной защиты (КАЗ)

Комплекс активной защиты (КАЗ)  "Заслон", предназначенн для защиты объектов от противотанковых средств поражения с настильной и пикирующей траекторией независимо от применяемых в них систем наведения и типа боевой части.

Комплекс активной защиты (КАЗ)  "Заслон"

Впервые новый комплекс активной защиты танка "Заслон", наряду с другими новинками украинского ВПК был продемонстрирован на выставке IDEX-2003 в Абу-Даби. Комплекс производится и предлагается на экспорт Укринмашем (дочерняя фирма госкомпании Укрспецэкспорт), в 2006 году комплекс должен пройти государственные испытания, и по их результатам принят на вооружение Украинской армии (разработчики не скрывают, что принятие на вооружение и оснащение украинских танков этим комплексом активной защиты, прежде всего, имеет коммерческую подоплеку, вряд ли кто-то из зарубежных заказчиков купит столь высокотехнологичный комплекс, который не состоит на вооружении даже у себя на родине).

Комплекс "Заслон" создавался для того, чтобы устранить недостатки существующих комплексов  активной защиты танка «Дрозд» и «Арена». В отличие от Арены или Дрозда опасная для пехоты зона значительно меньше,  сенсоры вынесены вне пределов танка, в результате этого скорость перехватываемых целей увеличена до 1.200 м/с (700 м/с у «Арены»), обеспечивается защита от боеприпасов, атакующих сверху и, возможно в перспективе и БОПС.

Воздействие на атакующий боеприпас отличается от «Дрозда» и «Арены», кумулятивные боеприпасы под воздействием взрывной волны и высокоскоростных осколков детонируют или изменяют траекторию, атакующие боеприпасы с цельным металлическим корпусом под воздействием боеприпаса меняют свою траекторию и либо уходят вне зоны защищаемого объекта, либо встречаются с основным бронированием по невыгодным углом.

Государственные испытания комплекса планируются на октябрь 2006 года, после чего, комплекс может быть установлен на танки «Булат» и «Оплот». Идут работы также и над комплексом, обеспечивающим полноценную защиту от кинетических боеприпасов (БОПС).

Подробнее о КАЗ «Заслон можно узнать здесь - Комплекс активной защиты танка "Заслон".

Стоит также указать, что в российской прессе – журнале ВПК (ВПК № №4 (21) 2004 года), который является рупором таких аналитиков как М. Растопшин написали и об этом комплексе, вот что - украинский вариант активной защиты (АЗ) "Заслон" демонстрирует 30-летнее отставание Украины в этой сфере. Наверно Растопшин считает, что все КАЗ одинаковы, и демонстрирует свою полную неосведомленность о КАЗ «Заслон». По сравнению с «Ареной» он обладает рядом преимуществ, по сути это абсолютно разные комплексы. Во первых  КАЗ «Заслон» обладает автономной модульной структурой и без существенных внесений в конструкцию может быть установлен на любые танки, легкие и тяжелые бронированные машины и стационарные объекты, во вторых, по сравнению с «Ареной» у «Заслона» намного большей диапазон скоростей поражаемых ПТС – 1200 м/с. против 700 м/с. у «Арены» и быстродействие (0.001, 0.005 против 0.07 с.).







Комплексы оптико-электронного противодействия (КОЭП)

Впервые в мировом танкостроении на серийных отечественных танка Т-80УК и Т-90 были установлены КОЭП ТШУ-1-7 «Штора-1», Созданный в конце 80-х годов, комплекс «Штора» обеспечивает предупреждения экипажа о лазерном облучении танка в спектральном диапазоне 0.7-2.5 мкм и обеспечивает постановку активных помех противотанковым комплексам с полуавтоматической системой наведения путем постановки многоспектральных аэрозольных завес, погашающих лазерное излучение.

Однако сейчас этот комплекс не может отвечать поставленным задачам, т.к. спектральный диапазон длин волн, применяемый в настоящее время в дальномерах, составляет 0.63-10,6 мкм (лазеры на эрбии с неодиме с романовским сдвигом, лазеры на двуокиси углерода).  Сейчас ведется разработка нового поколения комплекса. Возможным направлением может быть и разработка комплексов включающих постановщик активных помех лазерным средствам дальнометрирования.

Украинские разработчики уже создали усовершенствованный комплекс, оптические элементы которого выполнены на основе селенида цинка (ZnSe) и включающий координатно-чувствительные фотоприемники детекторных головок, обеспечивающие достаточную чувствительность в широком спектральном диапазоне длин волн 0,6 – 14 мкм. Это обусловлено оптической прозрачностью линз на основе селенида цинка в данном рабочем диапазоне.

Для оснащения новой и модернизированной бронетанковой техники разработаны комплексы «Стража» (Варта) и «Колос». Основу комплекса составляют точная и грубая головки обнаружения факта лазерного облучения, которые применяются в усовершенствованном комплексе оптико-электроного подавления «Стража» (в комплекте с прожекторами) и «Колос» (Линкей/СПЗ), а также в составе корабельных комплексов оптико-электроного подавления «Гюрза», «Сова».



Комплексы оптико-электронного противодействия (КОЭП)

Комплекс обеспечивает обнаружение лазерного облучения танка в пределах 360° в горизонтальной плоскости и 20° по вертикальной. Точность определения направления на источник облучения передними (Точные) приемниками составляет не менее головки 3°27' в секторе 90°. Две точные головки, установленные в передней части крыши башни, и две грубые головки, установленные в кормовой части крыши башни.

Средства снижения заметности – «Контраст»

Маскировочная конструкция для защиты военной техники «Контраст» разработана Харьковским национальным университетом им. Каразина и Институтом автоматизированных систем.

Интенсивное развитие высокоточных средств поражения относит фактор защищенности объектов вооружений к числу ключевых проблем, определяющих дальнейшее развитие военной техники. Тем более, что особенностью применения современных средств поражения является то, что они обеспечивают поражение бронетехники практически по всей глубине оперативно-тактического построения войск, составляющей до 300 км , независимо от времени суток и погодных условий.

В 2002 году конструкция "Контраст" прошла государственные испытания, на образцах военной техники: танке Т-84, комплексе ПВО "Бук" и пограничном катере проекта "Гриф". Сделанные в ходе испытаний замеры показали, что маскировочные конструкции "Контраст" позволяют уменьшить дальность захвата цели средствами высокоточного оружия в 9 раз. В частности, было установлено, что танк Т-84, оснащенный маскировочной сетью "Контраст", не распознается с помощью средств визуального наблюдения с расстояния более 500 метров . Испытания подтвердили, что "Контраст" позволяет значительно снизить заметность ВВТ в инфракрасном, радиотепловом и радиолокационном диапазонах и может применяться для подвижных объектов вооружений и военной техники.

Комплект устойчив к воздействию горюче-смазочных материалов и самозатухающий.

По результатам госиспытаний. Министерство обороны Украины приняло комплект маскировочной конструкции "Контраст" на вооружение ВС Украины. В свою очередь комиссия, проводившая испытания, учитывая высокие технические характеристики, низкую себестоимость и технологичность "Контраст" КМС, рекомендовала организовать ее промышленное производство, которое к настоящему времени и организовано в двух городах Украины. Сейчас производство "Контраст" налажено на нескольких предприятиях, на которых было изготовлено около ста комплектов.

Вопрос снижения заметности требует комплексного подхода  на уровне проектирования образца. ХКБМ им. О. О. Морозова изменена методика проектирования образцов бронетехники танков с учетом снижения их заметности. На танках разработки ХКБМ реализованы следующие средства снижения заметности: тепловое экранирование крыши силового отделения и ходовой части, вентиляция крыши силового отделения улучшенная архитектура образца, снижающая эффективную поверхность рассеяния (ЭПР), уголковые радиолокационные отражатели и пр.



Параметры "Контраст" КМС

Видимая область.

Снижает дальность обнаружения на 30%

Нижний инфракрасный диапазон

Снижает дальность обнаружения на 30%

Термический инфракрасный диапазон

Снижает заметность на ЗдБ-5дБ в диапазоне 3-14 мкм

Коэффициент затухания сигналов РЛС

В диапазоне 10ГГц-75ГГц снижает коэффициент отражения на 8 дБ-14дБ.



Новые изделия предлагаемые ХКБМ

Основной танк Т-80УД  (Объект 478Б/478БЭ)

По условиям контракта, который оценивается в $650 млн., Украина обязалась в течение четырех лет поставить Исламабаду 320 танков и запчасти к ним, а также обучить персонал и обеспечить сервисное обслуживание техники.
Интерес пакистанских военных к украинским машинам возник в ходе выставки IDEX-95 в Объединенных Арабских Эмиратах, где новый, доселе никому не известный участник рынка "Укрспецэкспорт" продемонстрировал публике три танка. Летом 1996 года контракт был подписан. Почти сразу же Украина получила в виде предоплаты $68 млн.

Первая партия из 15 танков Т-80УД была доставлена в Пакистан в марте 1997 года, еще 35 танков были доставлены в середине того же года. Первая партия танков представляла из себя танки, произведенные заводу им. Малышева после развала Союза, но не доставленные заказчику. Всего Пакистану были оставлены по некоторым данным 145 танков Т-80УД «Объект 478Б» из запасов вороженных сил Украины и 175 новых машин со сварной башней «Объект 478БЭ».

175 машин этого типа поставлены в Пакистан (остальные 145 танков по контракту на 320 еди­ниц поставлялись из запасов ВСУ).


Основной танк Т-84  «Оплот» (Объект 478ДУ4 «Керн»).

Создан в 1994 г . на основе танка Т-80УД. Главным образом отличается от последнего увеличенной массой (48 т вместо 46 т), удлиненным, примерно на 10%, корпусом, сварной башней, двигателем 6ТД-2 объектной мощностью 1,2 тыс. л. с. вместо 6ТД-1 мощностью 1 тыс. л.с, большей скоростью, в том числе и задним ходом (75  и 35 км/ч .), наличием системы оп­тико-электронного подавления «Штора-1» или «Варта» и воо­ружением украинского производства (125-мм танковая пушка - пусковая установка КБА-3, пулеметы КТ-12,7 и КТ-7,62).

Комплекс управления огнем состоит из дневного прицела наводчика 1Г46М, тепловизионного прицела "Буран-Катрин-Э" (вариант комплектции), прицельно-наблюдательного комплекса командира ПНК-5, зенитного прицела ПЗУ-7, баллистического вычислителя ЛИО-В с датчиками входной информации, усовершенствованного стабилизатора 2Э42М, датчика измерения начальной скорости снаряда (вариант комплектации). Прицел командира имеет встроенный лазерный дальномер, обеспечивающий командиру возможность измерения дальности до цели независимо от наводчика, а также устройство ввода бокового упреждения. В целом на «Опоте» по сравнению с Т-80У, Т-80УД, Т-90 командир обладает лучшими возможностями по поиску и самостоятельному поражению целей в режиме ДУБЛЬ. Прицел ТКН-5 имеет встроенный лазерный дальномер и устройство ввода углов бокового упреждения (УВБУ).

Бронезащита танка «Оплот» обеспечивается современной сварно-катаной башней изготовленную с использованием передовой технологии и высококачественных материалов. В полостях башни размещен высокоэффективный ячеистый наполнитель. Крыша башни выполнена  цельноштампованной, что повысило ее жесткость,  обеспечена технологичность и стабильное качество в условиях серийного производства.

На башне и корпусе установлен комплекс универсальной динамической защиты нового поколения «НОЖ», обеспечивает танку повышенный уровень живучести на поле боя.

В последних разработках украинских танков конструкторы пошли на уменьшение боекомплекта ради увеличения безопасности танка с целью увеличения его живучести в случае пробития основной брони. На Т-80У, например, БК состоит из 45 выстрелов, размещенных в боевом отделении и отделении управления без дополнительной защиты. На Т-84 боекомплект уменьшен до 40 выстрелов, 28 из которых размещены в механизме заряжения, а остальные - в бронеотсеках в корпусе и башне.

В 2000 г . 10 машин были закуплены Министерством обороны Украины. В 2006 г . на приобретение новых танков «Оплот», наряду с продолжающейся модернизацией Т-64Б до стандарта БМ «Булат» выделены средства (статья 113 государственного бюджета на 2006 год).

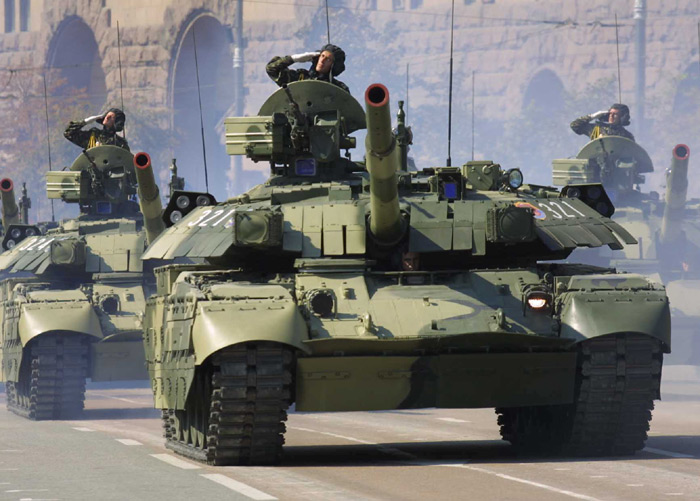

Танки проходят по центру Киева во время военного парада в честь Дня Независимости в пятницу, 24 августа 2001 г. В этот день Украина отмечала 10-ю годовщину своей независимости. Фото УНИАН.

Танки проходят по центру Киева во время военного парада в честь Дня Независимости в пятницу, 24 августа 2001 г . В этот день Украина отмечала 10-ю годовщину своей независимости. Фото УНИАН.



Основной танк Т-84-120 «Ятаган» (КЕРН-2 120)

Этот танк был создан в 2000г. При его разработке использовались технические решения, проверенные при модернизации танка Т-72-120, на котором впервые был применен новый автомат заряжания для пушки размещенный в изолированном автономном отсеке в корме башни. Танк вооружен 120-мм пушкой - пусковой установкой соответствующей стандартам НАТО, возможна установка также и новой 140 мм пушки. Этот вариант модернизации стоит рассмотреть более подробно ниже.





Танк «Ятаган» с автоматом заряжания для пушки размещенный в изолированном автономном отсеке в корме башни. Фото Анна Гин.



Перекомпоновка отечественных танков с применением АЗ в автономном модуле за башней.

КП ХКБМ имени А.А. Морозова разработало вариант модернизации серийных танков отечественного и зарубежного производства (Т-54/55, Т-62, Т-72, М60 и пр.) а также при создании новых танков «Ятаган». Возможна установка пушек калибра 120- 140 мм без внесений существенных конструктивных изменений.



Перекомпоновка отечественных танков с применением АЗ в автономном модуле за башней

Автомат заряжения расположен в кормовой части башни и выполнен в виде автономного бронированного модуля. Модуль крепится на башне с возможностью вращения вокруг горизонтальной, вертикальной, или наклонной оси. Для доступа к проворно силовой установке достаточно вернуть модуль автомату заряжения вокруг оси на достаточный угол и зафиксировать его в этом состоянии. В случае поражения боекомплекта автомата заряжения уменьшается опасность распространения огня.

Боекомплект к пушке составляет сорок выстрелов (22 выстрела размещены в конвейере автомата заряжания в башне, 16 выстрелов размещены во вспомогательной боеукладке - корпусном конвейере, 2 выстрела находятся в боевом отделении).

Подобное размещение боекомплекта является существенным приемуществом, значительно снижающим вероятность поражения боекомплекта как по сравнению с отечественными танками, так и зарубежными («Леопард-2», «Леклерк» и пр.)

Применение автомата заряжения данной позволит повысить ремонтопригодность, уменьшить безвозвратные потери на поле боя и обеспечить возможность переоборудования под снаряды разных калибров.

В одной из емкостей  размещаются гидроцилиндр с помощью которого осуществляют подъем и поворот относительно верхней кромки листа башни. В другой бронированной емкости размешиваются электрооборудования.

Защита бронированного модуля обеспечена с возможностью обеспечения рикошета при обстреле в пределах курсового угла ± 25°, что соответствует стандарту НАТО. Уровень бронирования автономного отсека автомата заряжания аналогичен уровню основных боевых танков зарубежных стран («Абрамс», Леопард-2», Леклерк»).

Дополнительным преимуществом технического решения является удобство эксплуатации. Это оговорено, во-первых, тем, что при необходимости проведения ремонтных работ МТВ (ремонт двигателя, трансмиссии и т. д).

бронированный тулуп поднимается и возвращается на петлях относительно кромки броневого листа, открывая при этом свободный доступ к блокам и агрегатам МТО.

Тяжелая боевая машина пехоты БТМП-84. Раз­работан в 2001 г . Представляет собой не имеющий аналогов в мире гибрид полноценного ос­новного танка «Оплот» с сохранением его полного вооружения с десантным отделением. Особенностью конструкции машины является наличие в кормовой части корпуса десантного отделения, предназначенного для размещения 5 пехотинцев.  Имеющаяся в корме корпуса машины дверца открывается налево, вниз выдвигается лесенка, а люк в крыше шасси над дверцей поднимается вверх, что позволяет пехотинцам быстро покинуть машину. БТМП-84 предназначена для ведения всех видов боевых действий совместно с танками. Считается, что машина обеспечивает подразделе­ниям мобильность, защищенность и огневую мощь аналогично танковым частям. Недостатком созданных в Харькове БМП на базе танка считается малая вместимость десантного отделения, недостаточный обзор из него и трудность покидания ма­шины под огнем (в случае БМТ-72, о которой будет сказано ниже).

Бронированная ремонтно-эвакуационная машина БРЭМ-84. Создана в 1997 г . на базе танка Т-84 и предназначена для эвакуации поврежденных и застрявших бронированных и других машин, их полевого ремонта, выполнения саперных работ и перевозки грузов на поле боя.

Основной танк «Аль Халид». После поставки партии украинских Т-80УД пакистанские военные продолжили разработку своего национального танка «Аль-Халид». За основу был взят китайский танк Тип-85, который выпускался в Пакистане серийно, но уже не мог удовлетворять современным требованиям. Китай не производил двигатель требуемой мощности и поэтому для танка планировалось установить дизель мощностью 1200 л .с. отечественного или западного производства. Наряду с украинским двигателем 6ТД-1 в Пакистане испытывали еще три прототипа танка с различными силовыми установками. Среди которых было МТО с английским дизелем Perkins Condor мощностью 1200 л .с., немецкие MTU-871/MTU-396 и TCM AVDS-1790. Все вышеперечисленные зарубежные двигатели не выдержали испытаний сурового жаркого климата юга Пакистана. Однако предпочтение было отдано украинскому МТО с двигателем 6ТД-1 (далее 6ТД-2). Пакистанские военные были давольны надежностью силовой установки Т-80УД, в которой был введен ряд усовершенствований. Силовая установка танка  показала превосходную надежность в условиях экстремального пустынного климата восточного Пакистана.

МТО с двигателем 6ТД-2

МТО с двигателем 6ТД-2

Производство установочной партии танков "Аль-Халид" осуществлялось на предприятии "Хэви Индастриз Тэксила" в Пакистане. Первая из машин установочной партии была собрана в марте 2001 года, а остальные - к июлю того же года. На танках следующих серий применяется моторно-трансмиссионное отделение с двигателем 6ТД-2, мощностью 1200 л .с. К 2007 году планируется изготовить 300 танков «Аль-Халид». Таким образом, весь парк современных пакистанских танков (Т-80УД и «Аль-Халид») унифицированы по МТО. За поставку двигателей украинские танкостроители получили еще 150 млн. долларов США. В период 2009 года подписан контракт на поставку МТО в КНР, кроме того модернизированное МТО планируется поставлять в Пакистан в 2009 году.



Страна

Украина

 Двигатель

5ТДФ

5ТДФА

6ТД-1

6ТД-2

6ТД-2Е

6ТД-3

6ТД-4

6ТД-5

Изготовитель двигателя

ПО «ЗИМ»

Основной  танк

Т-64А

Т-72М

Т-80УД

Т-84, «Аль-Халид»

Перспективный

Стендовая  мощность,  л.с.

700

1050

1000

1200

1200

1400

1500

1800

Частота  вращения, мин-1

2800

2800

2800

2600

2600

2800

300

3200

Диаметр цилиндра, мм

120

120

120

120

120

120

140

140

Ход поршня, мм

2х120

2х120

2х120

2х120

2х120

2х120

2х140

2х140

Число цилиндров

5

5

6

Средняя скорость поршня, м/с

Г ПДП

Давление  наддува, МПа

0,83

0,83

0,99

1,27

1,27

1,33

1,39

1,55

Средняя скорость поршня, См, м/с.

-

11,2

11,2

10,4

10,4

11,2

12

12,8

Расход  воздуха, кг/с

1,25

1,25

1,65

1,80







-

Расход  топлива, г/л.с.-ч



















Габариты,  мм.

L

1413

1413

1602

1602

1602

1602

1602

1602

B

955

955

955

955

955

1020

1080

1135

Н

581

581

581

581

581

581

581

824

Масса,  кг

1040

1040

1180

1180

1180

1260

1350

1420

Отличительной чертой МТО с двигателем 6ТД-2 по сравнению с другими российскими и украинскими разработками является то, что трансмиссия обеспечивает 7 передних и 5 задних передач (БП обеспечивают дополнительно четыре передачи заднего хода и могут устанавливаться и в ходе модернизации МТО других танков). Это обеспечивает высокую скорость движения задним ходом со скоростью до 35 км/ч .


Предложения по модернизации

Основной танк Т-64БМ «Булат»

В период с 1991 по 1999 год в ХКБМ был разработан ряд технических проектов по усилению защищённости и модернизации системы управления огнём танков Т-64БВ и Т-64БВ-1 до уровня танка «Оплот». При этом были проработаны три варианта модернизации.

Первый вариант заключался в установке универсальной модульной динамической защиты украинской разработки на серийные танки Т-64БВ и Т-64БВ-1. Шесть танков Т-64БВ-1 капитально отремонтированных на 115-м танкоремонтном заводе в городе Харькове с макетом встроенной динамической защиты были продемонстрированы на параде в честь независимости Украины 24 августа 1999 года.



Модернизированные Т-64БМ2.

Модернизированные Т-64БМ2.



Второй вариант модернизации предусматривал наряду с установкой динамической защиты, также и модернизацию системы управления огнем. Отличительной чертой танка было сохранение прожектора Л-4 прицельного комплекса ТО1-КО1. Два модернизированных танка, выпущенных ХЗТМ, так же были продемонстрированы на параде 24 августа 1999 года.

Третий вариант, по которому было решено осуществлять модернизацию танков Т-64 до стандарта БМ «Булат» заключается в установке на них универсальной динамической защиты «Нож» в комплекте с дополнительным пассивным бронированием, системы управления огнем 1А45 аналогичной устанавливаемой на танках Т-80У, Т-80УД и Т-90 и «Оплот». Опытный экземпляр танка был продемонстрирован на параде в Киеве 24 августа 1999 года. Таким образом, по показателям огневой мощи и защиты танк сравнялся с лучшими зарубежным аналогам.

В 2005 году вооруженным силам были переданы 17 танков (изготовленные в соответствии с госзаказам на 2004 год, в 2005 году заказа на БМ «Булат» был сорван по политическим причинам), поступившие в 1-ую танковую бригаду 8-го армейского корпуса, еще 19 будет модернизирован в 2006 году. В 2006 году из бюджета на модернизацию танков заводу им. Малышева выделяется порядка 100 млн. грн. (около 20 млн. у.е.). По данным на 2005 год цена модернизации одного танка составляла 2 млн. 300 тысяч. грв.

Модернизация Т-64 до стандарта «Булат» - первый крупный государственных оборонный заказ заводу им. Малышева, начиная с 1992 года.

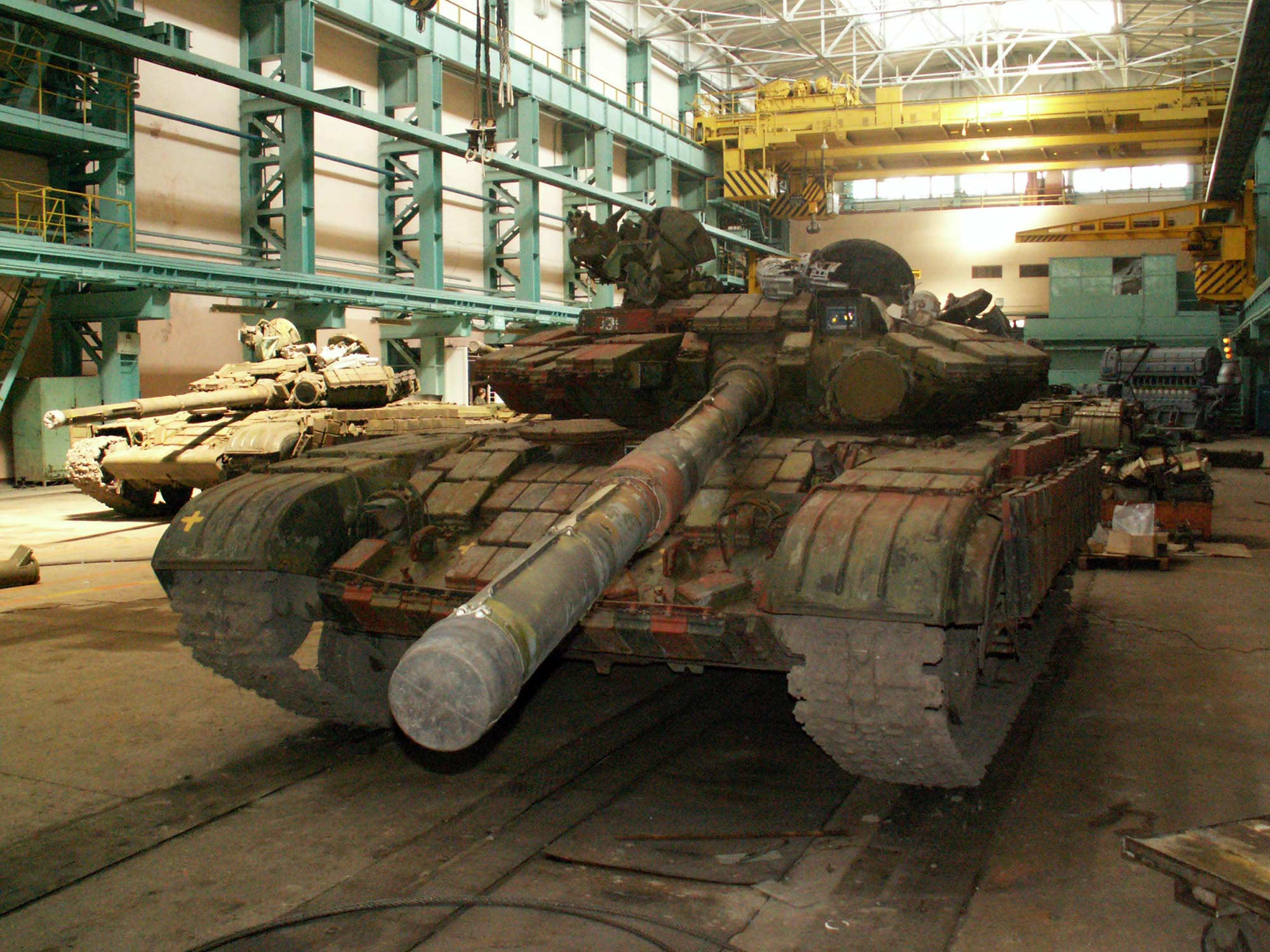

Танк Т-64Б в цехах завода им. Малышева ожидает модернизации   Танк Т-64Б в цехах завода им. Малышева ожидает модернизации

Танк Т-64Б в цехах завода им. Малышева ожидает модернизации. 22 мая в 2006 г . Справа танк, модернизированный до стандарта БМ «Булат».

Фото КП «Завод им. Малышева».



Модернизирован танк Т-64Б (БМ «Булат») по основным техническим характеристикам является сравнимым с российским Т-90 и приближается к украинскому «Оплот» и имеет перспективы относительно последующей модернизации за счет установки более мощной силовой установки с двигателем 6ТД-1 или 6ТД-2., усовершенствованных прицельных приспособлений, системы активной защиты, более современной системы связи и навигации. Сроки эксплуатации модернизированного танка Т-64Б продлены на 15 лет, ресурс танка увеличен до 11 тыс. км. (как для нового танка).

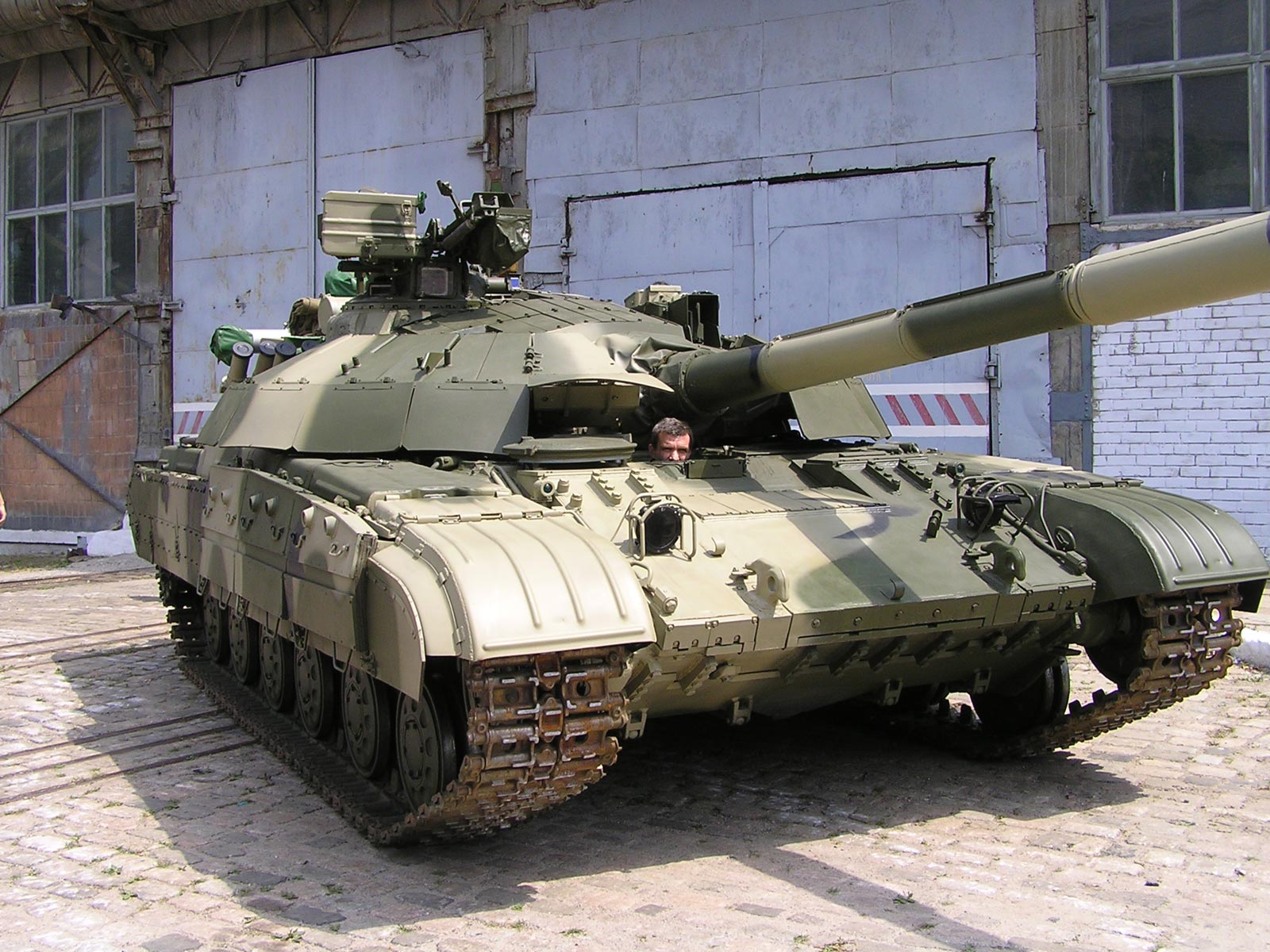

Танк БМ «Булат»
  Танк БМ Булат

Танки БМ «Булат», изготовленные по заказу 2004 года перед отправкой в войска. Фото Анна Гин.



В свете поступления на вооружения украинской армии модернизированного танка БМ Булат стоит кратко рассмотреть некоторые материалы, появившиеся о нем в прессе. Например, нельзя не прокомментировать появившуюся в интернет-издании «ОБКОМ» статью «Заплаты для «Булата», или Поношенная броня для украинской армии» где явно не обремененный техническими знаниями автор Павел Вольнов пытается рассуждать об этом танке.

Например, автор заявляет что «шестьдесятчетверки» считались безнадежно устаревшими и уж никак не укрепляли боевую мощь страны. И далее информирует, что на самом деле он всего лишь «один из». На том же Харьковском заводе создан куда более эффективный Т-84 «Оплот».

Прежде всего, автору вышеприведенных строк следует понять, что «оплоты» не производят вовсе не из-за того, что не хотят, а потому. Что стоимость модернизации Т-64 до стандарта «Булат» обходится в 4 раза дешевле производства нового танка БМ «Оплот» («Оплот» стоит 1. 684 млн. у.е., в то время как «Булат» в 416 тыс. у.е). При этом танк по основным характеристикам огневой мощи, защиты и подвижности лишь незначительно уступает новому танку «Оплот». Модернизация является основным направлением в развитии танков, как за рубежом, так и в России и Украине, например в ФРГ танки «Леопард-2» прошли несколько модернизаций. Последняя из них - «Леопард-2А6», в России производится модернизация танков Т-72Б и Т-80, Польша модернизирует свои Т-72 до стандарта ПТ-91А, так же поступает и Чехия, Словакия, модернизируя свои Т-72 как и подавляющее большинство других стран. Удивительно, что автор этого не заметил.

Списывать со счетов Т-64 пока рано, это основной танк вооруженных сил Украины, который даже в его не модернизированном виде способен выполнять стоящие перед ними задачи. Полностью заменить его на новый, в количестве хотя бы 350-400 единиц не представляется возможным по финансовым соображениям. Тем более модернизированный «Булат» ничем не уступает, а в некоторых отношениях и превосходит наиболее совершенные танки, находящиеся на вооружении у соседей Украины, такие как PT-91 "Twardy" (модернизированный Т-72М, Польша), TR-85M1 «Бизон» (модернизированный Т-55, Румыния), Т-72М2 и Т-72СZ (Модернизированные Т-72. Словакия и Чехия). Танк БМ «Булат» находится на уровне лучших российских образцов Т-80У и Т-90, а также по всем характеристикам, за исключением возможностей по ведению боя в темное время суток, таким зарубежным танкам как «Леопард-2А5» и  М1А2 «Абрамс».

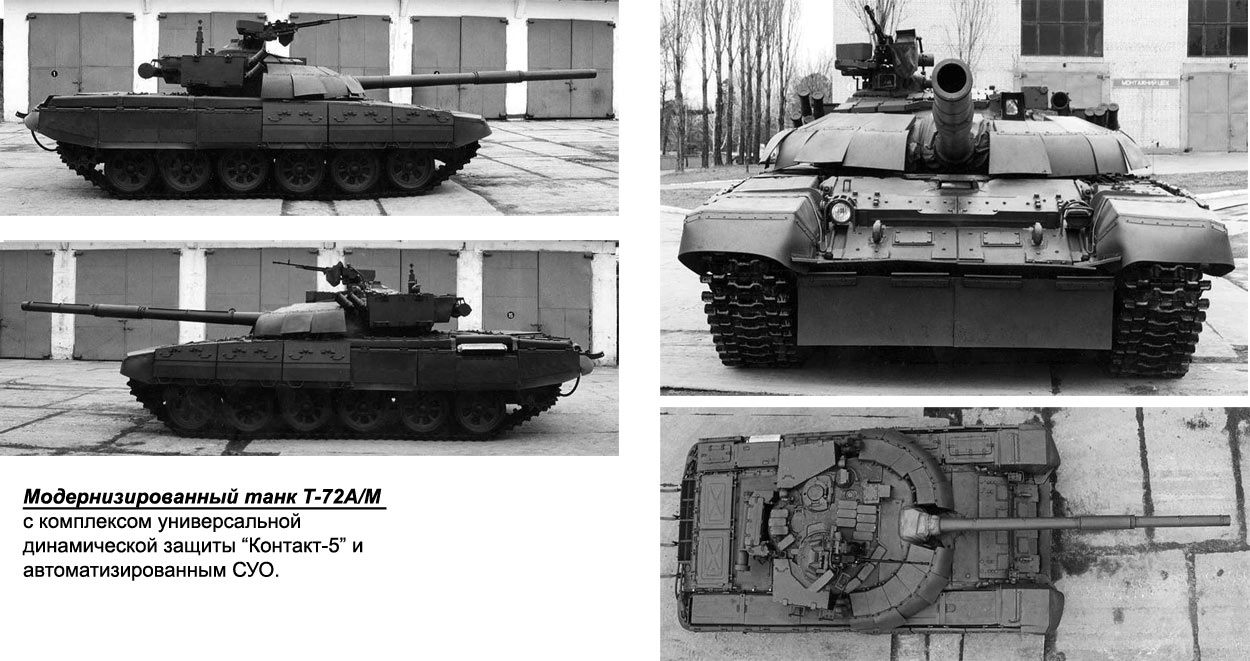

Основной танк Т-72.  Т-72-120, Т-72МП, Т-72АГ

Программа модернизации предусматривает устранение отставания Т-72 по боевым характеристикам, огневой мощи и живучести от современных основных танков.

Наиболее глубоким вариантом модернизации танка Т-72 предложенным Украиной является модернизация танков по программе Т-72-120. Т-72-120 оснащен 120-мм пушкой КБМ2 (возможна установка пушки калибром 140 мм ). В кормовой части башни танка размещен механизм заряжания в автономном модуле на 22 унитарных выстрела стандарта НАТО. Под оборотным полом размещена механизированная защищенная укладка.

Броневая защита украинского танка значительно повышена за счет установки универсальной динамической защиты корпуса и башни а также дополнительной пассивной защиты. Проведенные испытания динамической защиты показали, что она надежно защищает танк на расстоянии свыше 500 метров от поражения кумулятивными и бронебойно-подкалиберными боеприпасами НАТО. Танк Т-72-120 также оснащен КОЭП «Штора-1» или «Варта».

Система управления огнем устанавливается по желанию заказчика в вариантах отечественного и зарубежного исполнения. В первом варианте используется модернизованная СУО 1А45. Второй вариант - установка французской СУО "SAVAN-15". Увеличение подвижности на этом и других вариантах модернизации Т-72 обеспечена установкой двигателей 6ТД-1 мощностью 1000 л .с. и 6ТД-2 мощностью 1200 л .с. вместо штатного двигателя мощностью 780/840 л.с. (который не обеспечивает высоких характеристик при работе в жарких условиях).

Для модернизации предлагаются также две менее радикальные программы, с сохранением старого размещения автомата заряжения в корпусе.  В программах модернизации используются многие основные компоненты танков Т-80УД и Оплот. Модернизации танка до конфигурации Т-72АГ, включает установку СУО 1А45, усовершенствования защиты танка и установку нового МТО с двигателями 6ТД-1 или 6ТД-2. По желанию заказчика на танк Т-72 при модернизации может быть установлен прицельно-наблюдательный комплекс командира ПНК-5 с прицелом ТКН-5. Прицел ТКН-5 имеет встроенный лазерный дальномер и устройство ввода углов бокового упреждения. На танк устанавливается зенитная установка закрытого типа, обеспечивающая при закрытом люке эффективный огонь по наземным и низколетящим воздушным целям на дальности до 2000 м .

Тяжелый БМП БМТ-72

Боевые тяжелые машины пехоты (БМТ) предназначаются для ведения боевых действий как в составе танковых частей и подразделений, находясь с ними в одних боевых порядках, так и самостоятельно. При этом стрелки-десантники десантироваться и продолжить сражение в пешем строю. Применение БМТ, обладающих вооружением, защитой и маневренностью, такими же, как и у танков, обеспечивает тесное взаимодействие на поле боя танков и стрелков-десантников при наиболее полном использовании сильных сторон этих родов войск.

БМТ-72 создан на удлиненной семикатковой базе танка Т-72, после проведения комплекса мероприятий по его модернизации включающих установку дополнительной защиты на корпус и башню, и установку моторно-трансмиссионного отделения танка «Оплот».

Благодаря  компактности украинских дизельных танковых двигателей стало снабдить ее новым отделением для размещения 5 пехотинцев. В отличии от проекта машины БТМП-84 сконструированной на основе шасси танка «Оплот» в корме корпуса которой предполагалась дверца позволяющая пехотинцам быстро покинуть машину на  БМТ-72 посадка и высадка из БМТ-72 осуществляется через люки в крыше корпуса машины за башней. Данное решение сложно назвать оптимальным.

Средний танк Т-54/55, Т-62. Т-55АГМ

Программа модернизации предусматривает доведение их боевых характеристик, огневой мощи и живучести и подвижности до стандартов современных основных боевых танков.

Модернизация танков Т-54/55, Т-62 проводится по направлениям повышения огневой мощи, защиты и подвижности. Модернизация может быть осуществлена по каждому из предлагаемых направлений в отдельности или в любой их комбинации.

Модернизация огневой мощи может быть обеспечена установкой 125 мм пушки КБА-3 или 120 мм пушки КБМ2, новой системой управления огнем, стабилизатора вооружения и пр. При этом танк оснащается автоматом заряжения в автономном контейнере в забашенной нише, в принципе, аналогичным тем, которые применяются на танке «Ятаган» и при модернизации танков Т-72-120 но рассчитанный не на 22 а на 18 выстрелов. При этом экипаж танка сокращается до 3 человек, при этом скорострельность не зависит от рельефа местности и усталости экипажа.

Модернизация силового отделения танка обеспечивается установкой двигателя 5ТДФ мощностью 700 л .с. или 5ТДФМ мощностью 850 л .с.  бортовых коробок передач, эффективными системами обслуживания.

Модернизация защиты проводится путем установки пассивной броневой защиты (комплектов) и встроенной динамической защиты (ВДЗ). Комплект дополнительной защиты (КДЗ) предназначен для повышения уровня защиты танка от кумулятивных и кинетических поражающих средств при минимально возможном увеличении массы танка.

Применение новейших устройств динамической защиты ХСЧКВ обеспечивает рост защищенности танка Т-55 от кинетических поражающих средств - в 3,5...4,3 (защита базового танка – 200 мм , защита модернизированного возрастает до 700 – 850 мм ), что соответствует защите современных основных танков. Подобный рост защиты остается недостижимым для других разработчиков, которые обеспечивают стойкость танка на уровне 450- 500 мм , что не достаточно для защиты от современных боеприпасов кинетического действия.

Повышенную стойкость в случае пробития основной брони обеспечивает усовершенствованная автоматическая система пожаро-взрыво-подавления, обладающая  повышенным быстродействием обнаружения и ликвидации очагов пожара. Дополнительно производится реализация мероприятий по снижению заметности танка, повышению живучести экипажа и т.д.

Предложения по модернизации также разработаны для танков зарубежного производства, таких как М60. Модернизация может включать установку современной башни, аналогичной устанавливаемой на танке «Ятаган», двигателя 6ТД-2, комплекта динамической защиты для башни и корпуса.



Боевые модули

Боевые модули предназначены для вооружения вновь создаваемой и модернизации бронетехники легкой и средней категории, а также тяжелых БМП с целью повышения их огневой мощи. Замена штатного боевого отделения устаревшей техники типа БМП-1/2, М-113, БТР различных модификаций и пр. позволяет без доработки ходовой базы довести огневую мощь боевой машины до уровня лучших современных мировых аналогов. Малые габариты модулей позволяют размещать их на практически любой технике (например, модуль «Ингул» с 30 мм пушкой и ПТРК может быть размещен на БРДМ-2) бронетранспортерах, катерах береговой охраны и других носителях.

Анализ современного состояния отечественной и зарубежной легкобронированной техники показывает, что на вооружении сухопутных войск многих стран находится большое количество боевых машин, имеющих вооружение, не отвечающее современным требованиям, которые характеризуются достаточно, надежной ходовой частью, не выработавшей, своего ресурса. Как пример - боевые машины пехоты БМП-1. Замена всего парка бронемашин на новые, в настающее время не представляется возможной даже для самых экономически развитых государств, поэтому наиболее приемлемым выходом является модернизация с применением универсальных боевых модулей.

Украинскими предприятиями разработано большое количество боевых модулей, которые по основным показателям соответствуют лучшим мировым образцам, а по многим их превосходят. Среди них модули «Тайфун», «Гром», «Ингул», «Шквал», «Буг», ЗТМ-1, БАУ-23Х2 и другие.



Боевые модули Гром, ИНГУЛ, ТАЙФУН, ШКВАЛ

Универсальный боевой модуль ГРОМ с вынесенным вооружением для легких боевых бронированных машин, предназначен для поражения живой силы, борьбы с бронированной техникой, огневыми точками и низколетящими, малоскоростными целями противника. Вооружение стабилизировано в двух плоскостях при помощи современного стабилизатора вооружения СВУ-1000.

Устанавливается на легкие боевые бронированные машины (БТР-60/70/80, БТР-3Е, МТ-ЛБ, М-113, БМП-2 и др.), обеспечивая повышение их огневой мощи.

За счет применения вынесенного вооружения обеспечено повышение защищенности экипажа, снижена масса боевого модуля и улучшены условия обитаемости в боевом отделении (отсутствие загазованности при стрельбе). Модуль был установлен на перспективный украинский БТР-4, а также на модернизированные варианты БТР-70 и МТ-ЛБ. Модуль был разработан ХКБМ им Морозова.

Универсальный боевой модуль ИНГУЛ

Боевой модуль «Ингул» разработан Киевским КП "Научно-технический центр артиллерийско-стрелкового вооружения" (КП "НТЦ АСО") для модернизации существующих образцов боевых колесных и гусеничных машин. Отличительными чертами модуля является его высокая компактность при большой огневой мощи, позволяющая установить его на машины легкого класса вплоть до БРДМ-2.

В качестве вооружения модуля используется автоматическая пушка ЗТМ-2 (или другая пушка, например 2А42, 2А72) калибра 30 мм и спаренный с ней пулемет, пример КТ-7.62 (ПКТ).

Для управления огнем на модуле применяется оптико-телевизионный прицельный комплекс ОТП-20 «Циклоп-1», включающий телевизионную камеру и лазерный дальномер, стабилизатор СВУ-500 "Карусель" обеспечивает высокую точность стрельбы в движении. Модуль не обитаемый, наведение пушки осуществляется пи помощи монитора на рабочем месте оператора (командира) в корпусе боевой машины. Это обеспечивает повышенную безопасность личного состава, меньшую загазованность внутреннего объема боевой машины.

Для пуска дымовых гранат установлена система 902В "Туча". Для борьбы с тяжелыми БТР и танками противника модуль оснащен пусковой установкой для противотанковых ракет, например комплекса  «Барьер» с ракетами Р-2 или другие по желанию заказчика.

Модуль может устанавливаться на БТР-70, БТР-80, БРДМ-2, БРДМ-2М а также патрульные катера с малым водоизмещением.

Универсальный боевой модуль ТАЙФУН

Боевой модуль «Тайфун», содержит стабилизированную пушку, спаренную с пулеметом, средства для установки ракетного комплекса, гранатомет. Основу системы управления огнем составляет стабилизированная прицельно-поисковая аппаратуру с тепловизионным каналом, лазерным дальномером и счетно-решающие устройства артиллерийской системы. Прицельно-поисковая аппаратура дополнительно содержит оптико-электронный канал, включающий телевизионные камеры наблюдения с широким полем зрения и узким полем зрения, видеокомпьютер, а также монитор видеокомпьютера на рабочем месте оператора.

Прицельно-поисковая аппаратура работает следующим образом: на выбранной цели оператор-наводчик устанавливает маркер и нажимает кнопку «автозахват». Три гироскопа обеспечивают совмещение маркера и цели. По команде «автозахват» дальнейшее наблюдение за целью осуществляет камера наблюдения, работающая в режиме узкого поля зрения, или тепловизионная с трансфокатором и включается программа видеокомпьютера автосопровождения цели. В этом случае при движении башни, установленной на шасси, производится автоматическое слежение камерой за движущейся целью, позволяющее удерживать цель в центре экрана монитора.

После чего оператор-наводчик выбирает тип оружия, вид боеприпасов и нажимает кнопку «огонь». Счетно-решающее устройство автоматически рассчитывает вертикальный угол установки оружия в зависимости от дальности о цели. После поражения цели оператор-наводчик переключает камеру наблюдения с режима узкого поля зрения в режим широкого поля зрения и осуществляет выбор очередной цели.

Во всех режимах работают две системы стабилизации. Одна система стабилизации оружия, другая система стабилизации поисково-прицельных приборов.

Результаты испытаний показали, что эффективность стрельбы возросла по сравнению с аналогичными устройствами на 20%, время реакции артиллерийской системы составляет 1-2 сек. Эффективная дальность стрельбы составляет до 5500 м . Вес башни без боекомплекта не более 2000 кг . Модуль был разработан харьковским конструкторским бюро "УКРСПЕЦТЕХНИКА".

Универсальный боевой модуль ШКВАЛ включает 30-мм пушку, 7,62-мм спаренный пулемет, 30-мм автоматический гранатомет и противотанковое управляемое вооружение. Модуль был разработан КП "НТЦ АСО". Конструкция боевого модуля “Шквал” очень гибкая, что позволяет легко заменить имеющееся вооружение на другое.

30-мм пушка двойного питания имеет готовый к использованию боекомплект из 350 снарядов. Боекомплект 7,62-мм спаренного пулемета составляет 2500 патронов. С левой стороны башни установлен 30-мм гранатомет, у которого 29 готовых к использованию гранат, и дополнительно 87 гранат перевозится в резерве (три магазина, в каждом из которых находится 29 гранат).

Шесть 81-мм установок дымовых/аэрозольных гранат установлены по три штуки с каждой стороны башни для стрельбы вперед.

Комплекс управления огнем включает прицельный комплекс ОТП-20, который интегрирован с системой управления стрельбой управляемыми ракетами, и стабилизатор вооружения СВУ-500.

Универсальный боевой модуль ШКВАЛ устанавливается на модернизированные БМП-1У и на бронетранспортер БТР-3У.

Универсальный боевой модуль ШКВАЛ

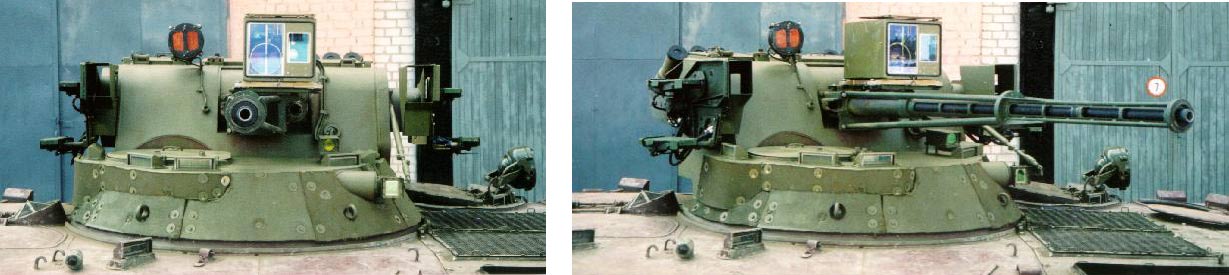

На модернизированном варианте данного модуля (на фота установлен на базе БМП-1) установлен развитой комплекс управления огнем, на основе оптико-телевизионного многоканального прицельного комплекса с тепловизионным, лазерным каналом дальнометрирования и каналом наведения управляемой ракеты в едином блоке. Ранее модуль включал отдельно размещенные телевизионные камеры ТПК-1 и ТПК-2, входящие в  оптико-телевизионный комплекс ОТП-20 "Циклоп-1", а также лазерный дальнометр ВДЛ-2 и ИК прожектор ОУ-5.



Боевые модули украинской разработки

Название

Масса/без БК

Вооружение (основное)

Вооружение (дополнительное)

СПЗ/КОЭП

Стабилизатор

Гром

1800/1280 кг

ЗТМ-2(2А42)

Пулемет, АГ-17, ПТРК

Линкей СПЗ

СВУ-1000

Ингул

1300/- кг

ЗТМ-2/КБА-2

Пулемет, АГ-17, ПТРК

902В

СВУ-500

Тайфун

2000/- кг

ЗТМ-2(2А42)

Пулемет, АГ-17, ПТРК

902В

СВУ-500

Шквал

До 2000/- кг

ЗТМ-2(2А42)

Пулемет, АГ-17, ПТРК

902В

СВУ-500

ЗТМ-1

700/- кг

ЗТМ-2(2А42)

Пулемет

902В

-

БАУ-23Х2

860/985 кг

2А7М

Пулемет

902В

-

Буг

530/- кг

КПВТ

Пулемет, АГ-17, ПТРК

Линкей СПЗ

-



Стоит отметить, что украинские модули весьма неплохо выглядят на фоне зарубежных, в том числе и российских разработок, особенно это относится к во многом уникальным по своим характеристикам модулям «Тайфун», «Ингул» и «Гром». Повышенное внимание в украинских модулях уделено вопросам обзора и эффективности стрельбы.



Создание БТР и БМП

Технические и стратегические просчеты – БТР-3У и БТР-94

Еще одним направлением деятельности ХКБМ и завода им. В.А Малышева в 1990-е гг. стало соз­дание БМП и БТР. В результате появились экзо­тические тяжелые БМП на базе танков Т-84 и Т-72 о которых было рассказано выше. Также были разработаны бронетранспортеры БТР-94 и БТР-3, которые, по сути, представляли программы модернизации БТР-80. Однако здесь предприятию сопутствовал не большой ус­пех. Объясняется это, прежде всего причинами технического характера, обусловленными не оптимальной компоновкой БТР-70/80 на базе которых пытались создать перспективную машину.

В 1999 г . контракт на закупку 50 БТР-94 был заключен с Иорданией. По началу у заказчика возникли претензии к качеству БТР-94, которые в последствии были устранены. В 2004 году все БТР-94 были переданы в рамках помощи Иордании новой иракской армии.

В конце 2005 года завод им. Малышева (пользуясь своим статусом спецэкспортера) подписал контракт на продажу в Иорданию 150 боевых модулей для оснащения легкой бронированной техники.



БТР-4

Под впечатлением от пакистанского контракта ставка была сделана на танки и машины на их базе. Увы, на весьма переполненном рынке, в условиях при том и весьма не гибкой маркетинговой политики закрепить успех не удалось.

Если бы ХКБМ начало разработку БТР-4 и ЛТБМ «Дозор» раньше то ситуация с сейчас мола быть совершенно иной, даже не учитывая многомиллионные контракты на поставки колесных боевых машин категории до 30 тонн (Польша, Финляндия, Чехия и пр.) в Европейские страны доля поставок качественных машин данной категории в страны Азии и арабские государства могло бы кардинально улучшить положение ХКБМ.

БТР-4

БТР-4. Фото ХКБМ.

БТР нового поколения БТР-4 был впервые представлен в 2006 году на выставке «Аэросвит-21». Безусловно, работы над машиной подобного класса были начаты с большим опозданием.

Компоновка БТР-4 полностью отличается от всех ранее созданных отечественных БТР (БТР-60/70/80/90). Отделение управления размещено в передней части корпуса, силовое отделение расположено с левой стороны за спиной водителя и снабжено проходом по правому борту в десантное отделение. Далее размещено десантное отделение с  двухстворчатыми дверями для высадки десанта. Для командира и водителя имеются двери в бортах с встроенными пуленепробиваемыми стеклоблоками. Лобовые стекла также представляют собой пуленепробиваемые стеклоблоки, которые, могут закрываться бронированными крышками.

Боевая масса БТР-4 в базовом варианте составляет 17 тонн (19.3 тонн с модулем «Гром»), в варианте с дополнительным бронированием вес может достигать до 27 тонн (защита от снарядов 30-мм пушек). Десант БТР-4 составляет восемь человек и трое членов экипажа. Силовая установка состоит из двухтактного дизеля 3ТД мощностью 500 л .с. с автоматической гидромеханической трансмиссией. По желанию заказчиков возможна установка двигателя фирмы Deutz с мощностью 489 или 598 л .с. На базе БТР-4 возможен выпуск машин различного назначения: машины огневой поддержки, командирской, санитарной, зенитной, боевой разведывательной машины или ремонтно-эвакуационной машины.



Альтернативные предложения

тяжелые БМП/БТР

Новая машина на базе Т-64 была создана специалистами ДП "Харьковский бронетанковый ремонтный завод". Базовая машина для семейства боевых и вспомогательных машин создана путем «разворота» танка Т-64 моторно-трансмиссионным отделением вперед, удалением с него башни и оборудования десантного отделения. В итоге получился УМР-64, на которой могут размещаться до 15 функциональных модулей массой до 22 тонн. Одним из вариантов является создание на его базе тяжелой БМП с десантом до 10 человек и необитаемым боевым модулем. В базовом варианте БМП весит 32,5 тонны. На базе машины также предполагается создать универсальную машиной боевого снабжения (УМБП-64), высокозащищенную командно-штабную машину с весом до 41 тонны, 120 миллиметровый самоходный миномет и другие машины.

Для посадки и высадки десанта БТР снабжен удобными дверями в кормовой части корпуса. Это выгодно отличает данную разработку Харьковских танкостроителей от конкурентов как на Украине так и в России. В отличии от специалистов ХКБМ конструкторы Харьковского бронетанкового ремонтного завода не пытались совместить несовместимые вещи – танк и БТР, в результате чего, получая малоприменимую конструкцию, которая не выполняла в полном объеме функций ни того не другого. От российских тяжелых БТР (БМО-Т, ДПМ-72) украинская машина выгодно отличается большей вместительностью десантного отделения и значительно лучшими условиями для десантирования и посадки в машину.



БТР-64Э

БТР-64Э. Фото Дмитрий (DPD).

Таким образом, на базе Т-64 вместо их утилизации предприятие во главе с В. Федосовым  создало ряд специальной техники, в первую очередь для инозаказчика, чтобы покупатель мог выбрать тот товар, который ему по нраву.

Автономный модуль с передним размещением МТО с целью создания на его базе различных машин военного (тяжелые БТР) и гражданского назначения разработанный заводом им. Малишева, который в свое время участвовал в конкурсе на создание тяжелого БМП для иорданской армии на базе танка «Центурион». Тогда конструкторы пошли простым путем установки на него компактного дизеля 5ТДФ/М, что обеспечивало в корме корпуса небольшой люк для высадки десанта. Однако заказчик предпочел более дорогую машину собственной разработки – «Темсах». Для обеспечения пехотному отделению возможности безопасного спешивания из кормовой части машины была разработана машина с передним размещением двигателя. Чтобы достичь этого без конструктивных изменений корпуса базового танка с кормовым размещением двигателя, он используется так, что в своем новом виде конструкция передней части корпуса танка была репрофилирована (кормовая часть танка стала передней частью). Для использования танка в таком виде изменено направление вращения бортовых передач, геометрия подвески также отрегулирована для сохранения распределения натяжения гусениц. Командир и водитель перемещены на приподнятых рабочих местах за перегородкой моторно-трансмиссионного отделения.

Автономный комплекс

Руководство ДП "Харьковский бронетанковый ремонтный завод", где Т-64 проходил капитальный ремонт и модернизацию (до стандарта Т-64БМ2), считает, что у танка есть перспективы на внешнем рынке, также был предложен вариант создание на ее базе целого семейства машин – тяжелого БМП/БТР, машины поддержки, самоходного миномета, командно штабной машины, универсальной машины боевого снабжения. Все эти машины, наряду с основным модернизированным танком Т-64Б могут стать основой автономного комплекса бронированных машин на единой базе танка. Таким автономным комплексом может быть мощный бронетанковый комплекс на базе танка Т-64, в том числе входящий в состав любых формирований сил общего назначения, способный выполнять тактические задачи в отрыве от тыловых баз. Представьте, насколько можно упростить процессы поддержки боеспособности, технического обслуживания и ремонта техники подразделов и частей Сухопутных войск Украины, если унифицировать базу основного танка, боевой машины пехоты бронированного ремонтно-эвакуационного средства, командно штабной машины санитарно эвакуационной и машины материального обеспечения. Кроме этого в комплекс войдут полевая артиллерия, комплексы противовоздушной обороны, разведывательные комплексы. Все это предлагают специалисты Харьковского бронетанкового ремонтного завода. Не просто предлагают - сделаны отдельные образцы и эскизные проекты.

Концепция автономного разведывательно-ударного комплекса является основной в развития военно-техни­ческой концепции системы бронированного вооружения нового поколения. Это создание семейства унифицированных образцов на базе единого шасси (объединенных в единое информационное пространство). Таким образом, в начале 21 века об­разцы бронетанкового вооружения снова адаптируются к изменившимся условиям и превращаются в наземные боевые высокозащищенные машины, являющиеся эле­ментом единой системы вооружения. При этом они сохраняют главную отличительную черту - высокую степень универсальности, позволяющую решать разнотипные боевые задачи во всех видах боевых действий и эффективно взаимодействовать с други­ми боевыми средствами.

В этом аспекте стоит взглянуть на мнение специалистов 38 НИИ МО РФ и Омского КБТМ. Аналогичной концепции придерживаются и специалисты ФРГ. Подробнее см. Автономный комплекс бронированных машин - Трансформация бронетанкового вооружения в современных условиях.



Автономный комплекс бронированных машин
38 НИИ МО РФ и Омского КБТМ

Однако инициативу Харьковских ремонтников по возможному экспорту семейства машин на базе Т-64 совсем не радужно восприняли в  Центральном бронетанковом управлении Украины, было заявлено, что задание харьковчан - ремонтировать технику, а не рассуждать относительно ее экспорта.

Кроме того, следует отметить, что модернизация танков Т-64Б до стандарта БМ «Булат» или Т-64БМ2, которая может производится на предприятиях МО Украины за значительно меньшие средства, это отмечают как директор ДП "Харьковский бронетанковый ремонтный завод" В. Федосов так и директор концерна "Техвоенсервис" Леонид Шоломицкий. По крайней мере, разумным было бы разделить эти задачи между ними и заводом им. Малышева в пропорциональном порядке.

Тем временем бронетанковые ремонтные заводы МО Украины сейчас в основном заняты работой над ремонтом и модернизацией бронетехники для иностранного заказчика - Пакистан, Китай, Иордания, Алжир, африканские страны и пр.

Киевский бронетанковый завод дает вторую жизнь и Т-72

Киевский бронетанковый завод дает вторую жизнь и Т-72. Результативность стрельбы, достигнутая с расстояния три километра была равна 97% - и это при том, что стрельба велась в движении и при очень высокой температуре воздуха.



Конкуренты на внешнем рынке

На внешнем рынке основными конкурентами украинских танков выступают примерно аналогичные им по цене и в целом по основным характеристикам танки представляющие подход отечественной школы танкостроения, это, прежде всего Т-90, польский ПТ-91, китайский Тип-96.

Т-90 был создан в конце 80-х как глубокая модернизация танка Т-72Б. В 1989 года УКБТМ передал на испытания первые четыре танка, в последствии получивших название Т-90. Основным отличием танка от Т-72Б было наличие автоматизированной СУО позаимствованной с танка Т-80У/УД, до этого Т-72 автоматической СУО не оснащались. Танк также оснащался встроенной динамической защитой «Контакт-5», а в последствии и КОЭП «Штора-1». При этом конструкция танка в целом была аналогична танку Т-72Б, оснащенного литой башней и двигателем мощностью 840 л .с. В ответ на продажу Украиной Пакистану в 1996-99 году 320 танков Т-80УД индия в срочном порядке решила восстановить баланс сил (на тот момент индийским танкистам просто не чем было бороться с Пакистанскими Т-80УД, которые на голову превосходили их Т-72М и Т-55) и закупить в России партию Т-90С (экспортная модификация Т-90). В 1999 г . 3 машины Т-90С принимали участие в испытаниях в Индии, из них одна с литой башней и 2 новые со сварными башнями. Испытаний российских танков Т-90С, прошедших в пустыне Раджастхан, по мнению индийской стороны, оказались не совсем такими, как хотелось бы нижнетагильским танкостроителям. Согласно докладу, на который ссылается индийский источник "Политикал ивентс" (Political Events), двигатели В-84-1 мощностью 840 л .с. всех трех машин, принимавших участие в испытаниях, не выдержали тестирования по причине серьезного перегрева. А один из танковых двигателей вышел из строя, не выдержав эксплуатации в условиях высокой температуры и запыленности.  Но в итоге в Дели все-таки не отказались от закупок новых российских танков. Кроме того, из-за отсутствия кондиционера за последние четыре года из-за этого оказались непригодными к использованию 80-90 СУО, которая стоит почти 20% всей стоимости танка, попытки решить эту проблему до сих пор не увенчались успехом. Таким образом, поставка украинских танков в Пакистан, по сути, реанимировало российское танкостроение, которое в те годы находилось в глубочайшем кризисе – стоял вопрос о сворачивании мощностей по производству танков на Уралвагонзаводе.

Так что же представляет из себя Т-90 по сравнению с украинским танком «Оплот»? В плане бронезащиты украинский танк не только значительно превосходит Т-90, оснащавшиеся литой башней, но и новые Т-90, которые начали оснащать сварной башней. Сталь с ЭШП, из которой изготовлена конструкция башни танка «Оплот» обеспечивает  прирост стойкости на 10-15 процентов по сравнению со сварной башней из броневых сталей средней твердости применяемой на танках Т-90С, которые были поставлены в Индию. Крыша башни украинского танка выполнена  цельноштампованной, что повысило ее жесткость,  обеспечена технологичность и стабильное качество в условиях серийного производства, в отличие от Т-90С, у которого крыша башни выполнена сварной из отдельных деталей, что снижает жесткость конструкции при фугасном воздействии. Также довольно странным является то, что Т-90 имеет конструктивно более низкую защиту башни, по отношению к корпусу (теоретически должно быть наоборот). Также стоит отметить улучшенную архитектура «Оплота», снижающая эффективную поверхность рассеяния (ЭПР), уголковые радиолокационные отражатели и средства снижения заметности в радиолокационном  и ИК-диапазоне длин волн. Т-90С имеет в 1,2…1,5 раза большую ЭПР, примерно в 1,2 раза больший тепловой контраст  в ИК-диапазоне (выхлоп двигателя - на левый борт), что облегчает наведение средств поражения с головками самонаведения, обнаруживается средствами разведки с большей дальности. Т-90С, при внешней схожести с Т-84 выглядит более архаичным.

В плане огневой мощи украинский и российский танки фактически равноценны, так как используют по сути, одинаковую систему управления огнем с незначительными модификациями. Тем не менее, стоит отметить наличие в составе СУО танка «Оплот» прицельно-наблюдательный комплекса командира ПНК-5 "АГАТ-СМ" с  встроенным лазерным дальномер и устройством ввода углов бокового упреждения (УВБУ), ПНК-5 повышает эффективность ведения огня командиром на 20-50% и вдвое снижает время на подготовку выстрела. Также для обеспечения стабильной точности стрельбы на украинском танке установлена СУИТ-1, производства КБ «Луч» (такие разработки существуют и в России, но появились позже и на экспорт пока не предлагались). В дополнение к этому на «Оплоте» имеется датчик измерения начальной скорости снаряда, позволяющим измерять указанную скорость при каждом выстреле пушки и затем вводить информацию в танковый баллистический вычислитель комплекса управления огнём с целью автоматического учета поправки на износ канала ствола, температуру заряда и другие факторы.

В плане подвижности двигатель В-84 значительно уступает украинскому 6ТД-2 как по мощности, так и по в надежности условиях пустыни при температурах окружающей среды и удобстве эксплуатации. В последние годы российским разработчикам удалось догнать украинский дизель по мощности (В92С2 -1000 л .с. и В99 1200 л .с.), однако дальнейшее форсирование двигателя представляется малореальным. В то же время украинский дизель 6ТД-3 может развивать мощность до 1500 л .с.



Выводы

В 2004 году ГП "Завод имени Малышева" выполнил государственный оборонный заказ по модернизации бронетанковой техники – танков БМ «Булат», это был первый оплаченный государством  заказ на поставки бронетехники для армии с 1992 года, когда были поставлены 44 танка Т-80УД «Береза».

Поставленные в 1999 году и показанные на параде танки «Оплот» изготовленные по заказу украинской армии, были изготовлены за счет собственных средств завода. Зря тогдашний директор завода Григорий Малюк надеялся, что в этом году с нами рассчитаются… не помогли и визиты к Кучме, который нашел более подходящий выход – просто уволить директора … за неуплату зарплаты работникам завода, который  планировал подать иск на правительство, если оно не оплатит до 4 августа госзаказ на выпуск «оплотов». Еще одно объяснение столь оперативным и решительным действием Кучминской хунты является несговорчивость гендиректора в вопросе поставки в США танков Т-80УД с динамической защитой «НОЖ», как заявил гендиректор, американцы закупают два-три экземпляра для обрабатывания средств поражения. Директор отверг предложение поставить танки в качестве мишеней, в результате чего, не исключено раскрытие определенных свойств машины. Позднее 4 танка были поставлены в США.

В бюджете на 2004 год на модернизацию танков Т-64 БМ "Булат" предусмотрено 40 млн. грн. В 2004 году завод им. Малышева выполнил заказ на изготовление для украинской армии 17 танков "Булат", в 2005 году танки были переданы в войска. Естественно это можно назвать заслугой правительства во главе с премьером Януковичем, в ходе работы которого отмечался значительный рост экономики страны.



Передача 17 танков «Булат» в 1-ую танковую бригаду 8-го армейского корпуса в 2005 году. Фото МО Украины.



Однако в связи с обострившейся политической ситуацией и началом политических междоусобиц в 2005 году пострадал и завод им. Малышева – основной исполнитель заказа по модернизации Т-64. Строка на выделение в 2005 году 120 млн. грн, которые были выделены правительством Януковича на продолжение модернизации была вычеркнута из бюджета и тем самым завод оказался без госзаказа. Таким образом, пустующие площади для производства танков приносили заводу большие убытки, а основные средства поступали от производства сельскохозяйственной и горнодобывающей техники, такие как поставки в Китай бурошнековых машин и производство комбайнов «Обрий», а также поставки дизелей для «Укржелезнойдороги» и  буровых вышек и трубоукладчиков для "Нефтегаз Украины". Сейчас возможно также разделение гражданского и специального производство завода с возможной его последующей приватизацией.



БМ "Булат"   Премьер министр Украины Юлия Украины на заводе им Малышева.   Президент Украины Виктор Ющенко посетил завод имени Малышева в 2005.

Премьер министр Украины Ю. Тимошенко Украины на заводе им Малышева. Фото Сергей Козлов

Президент Украины Виктор Ющенко посетил завод имени Малышева в 2005. Фото «сайт президента Украины».



Тем не менее, даже при «оранжевой» власти на 2006 год госзаказ завод получил, хоть и не в том объеме что требовалось.

Украинскому руководству необходимо осознать, что сохранение и нормальное функционирование ГП "Завод имени Малышева" и ХКБМ им. Морозова является важнейшей задачей для сохранения Украины как развитой индустриальной державы. Без государственного  оборонного заказа это не возможно, руководству необходимо также осознать, что для коммерческого успеха перспективных высокотехнологичных разработок необходимо их принятие на вооружение и поставка, хотя бы в небольших количествах в войска. Никакой зарубежный заказчик не будет тратить деньги на закупку высокотехнологичных комплексов активной и динамической защиты, управляемого вооружения и пр. если они существуют в единственных экземплярах и не находятся на вооружении армии Украины. Это, прежде всего, относится к новым разработкам КАЗ «Заслон», ДЗ «Нож», перспективных ТУР и других перспективных разработок.

В 2009 году на государственные испытания вышла новая модификация танка «Оплот», оснащенная всеракурсной противотандемной динамической защитой «нож»





Источники:

Газета «Народна Армія» 2006.01.03. «З прицілом на закордонний ринок...»

Газета «Войско Украины» 2005 №10. «Булат у стилі Модерн»

Журнал "Экспорт Вооружений" № 5. 2005. «Производство бронетехники на Украине: славное прошлое, кризисное настоящее, туманное будущее№

ВПК №№4 (21)  2-4.02. 2004. «Необходим реализм в оценке потенциала украинского ВПК и политики официального Киева».

Центр исследований армии конверсии и разоружения. 08.08.2001. «УСЛУГИ КИЕВСКОГО БРОНЕТАНКОВОГО ЗАВОДА ИНТЕРЕСУЮТ МАКЕДОНИЮ, ПАКИСТАН, КИТАЙ, ИОРДАНИЮ И АЛЖИР»

Патенты Украины № 49978, 22363, 73006, 50850, 32621.

Источники фото:

http://kharkivoda.gov.ua

http://www.morozov.com.ua

http://president.org.ua

http://www.mil.gov.ua

http://unian.net

http://armor.kiev.ua/







ГЛАВНАЯ НА ВООРУЖЕНИИ ПЕРСПЕКТИВНЫЕ
РАЗРАБОТКИ
ОГНЕВАЯ МОЩЬ
ЗАЩИТА ПОДВИЖНОСТЬ

ЭКСКЛЮЗИВНЫЕ МАТЕРИАЛЫ  БИБЛИОТЕКА ФОТООБЗОРЫ
