ББМ AMV "Patria"

Бронированная модульная машина AMV разработана фирмой Patria Vehicles в сотрудничестве с финскими силами обороны, использован опыт, полученный при проектировании, разработке и производстве бронетранспортеров для перевозки личного состава серии ХА с колесной формулой 6х6. Они находятся в производстве с 1984 г., всего в настоящее время выпущено около 1000 машин.

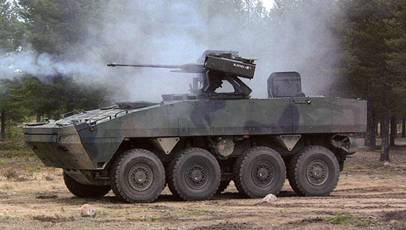

Внешний вид ББМ AMV "Patria"

Внешний вид ББМ AMV "Patria"

С момента принятия на вооружение серия ХА была расширена для выполнения значительно более широкого диапазона боевых задач. В настоящее время потребителю нужны машины не только более мобильные, но и лучше защищенные, с увеличенной полезной нагрузкой и более низкими затратами на весь жизненный цикл. Это привело к разработке бронированной модульной машины. Для снижения затрат на жизненный цикл в машине AMV по возможности используются проверенные и отработанные компоненты.

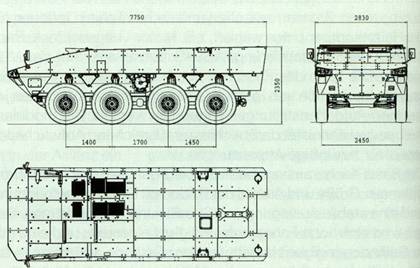

Габариты машины

Габариты машины

В 2004 году опытный образец "бронированной модульной машины" (AMV) фирмы Patria выиграл конкурс машин в Польше, а его конкуренты - машины "Пандур II Р" (Steyr Spezialfahrzeuge, Вена) и "Пиранья III C" (MOWAG, Кройцлинген) заняли последние места.

Модульная конструкция при использовании современных технологий предоставляет создателю машины высокую гибкость в области адаптации к постановке большого количества различных задач. На системном уровне можно выбрать заказчика в широких пределах между различными опциями для главных компонентов, например, двигатель-коробка передач, элементы конструкции ходовой части, конденционер воздуха, система защиты от оружия массового поражения (АВС-защита).

 На уровне действия (миссии) машина благодаря наличию различных версий и интеграции комплектов сменного оборудования в широком спектре может быть приведена в соответствие постановке любой задачи.

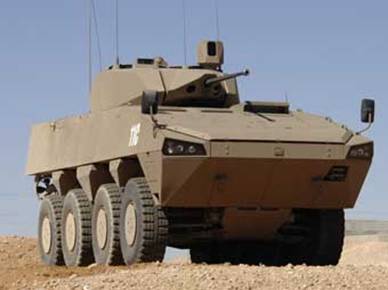

AMV фирмы Patria, оснащенная башней LCT-30/35 фирмы Denel

AMV фирмы Patria, оснащенная башней LCT-30/35 фирмы Denel

Модульная конструкция, кроме того, гарантирует обширный потенциал для будущего.

Базой для значительной подвижности является комбинация оптимального размера и количества колес с независимой подвеской и оптимального выполнения шасси и привода. Этим, с одной стороны, достигается высокая скорость, а, с другой стороны, хорошая проходимость на труднопроходимой местности. Подвеска колес машины AMV может быть легко и быстро адаптирована к различным нагрузкам на колесо; это важно при интеграции в машину дополнительного оснащения, например, дополнительного бронирования (для защиты от мин до 10 кг TNT и баллистической защиты от 30-мм боеприпасов APFSDS) или тяжелой огневой установки. Использование стандартных компонентов способствует простому, быстрому и экономичному ремонту.

Максимальную боевую массу в 26 тонн или 22 тонны для плавающих вариантов считают пределом в данном классе машин. Отсюда вытекает высокая полезная нагрузка с большим внутренним объемом для размещения личного состава и оборудования.

Семейство машин AMV может использоваться для решения большого спектра задач. Для базовой модели в качестве вариантов предусматривались БТР, штабная или санитарная машина, БМП, разведывательная бронированная машина, подвижный наблюдательный пункт, а также машина противотанковой обороны. В качестве системной платформы AMV может оснащаться в виде командного поста, санитарной машины или подвижной мастерской. Не в последнюю очередь AMV может найти применение в качестве тяжелого носителя вооружения для крупнокалиберных миномета и пушек.

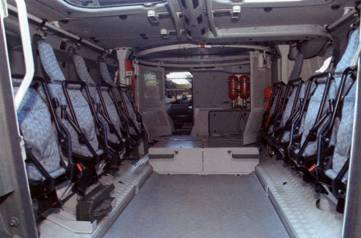

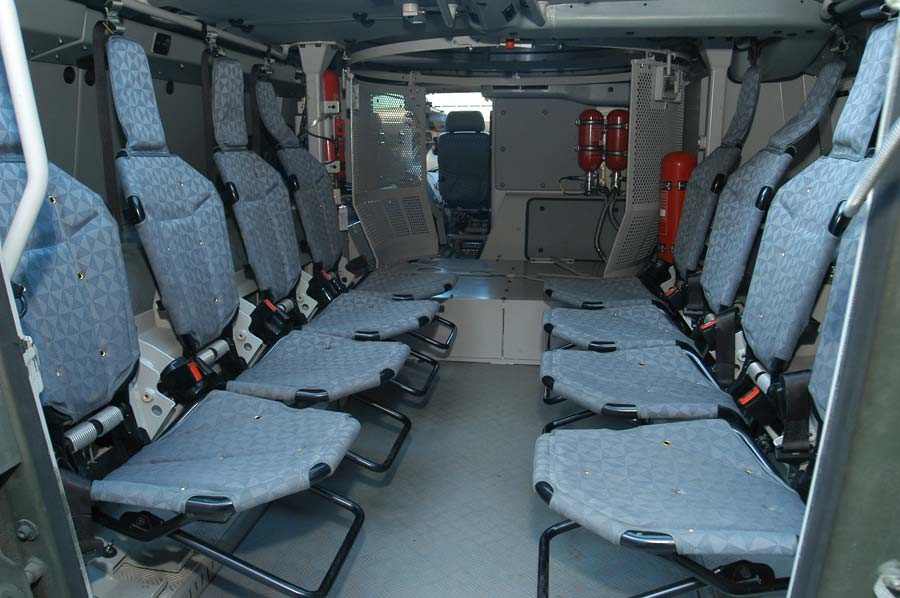

Вид внутреннего пространства машины

Польские вооруженные силы намерены в период с 2004 по 2013 годы принять на вооружение в общей сложности 690 таких бронированных колесных машин (c колесными формулами 8х8 и 6х6). В их числе боевые машины пехоты (313 машин) с двухместной башней Oto Melara Hitfist 30P и пушкой калибром 30 мм ATK MK 44, машины для перевозки личного состава (БТР) (87) с пулеметом калибром 12,7 мм, командирские машины (118), инженерно-разведывательные машины (48), медико-санитарные машины (46), ремонтно-эвакуационные машины (46) и боевые разведывательные машины (32) с колесной формулой 6х6. Стоимость сделки - 4,925 млрд. злотых (около 1,3 млрд. долл).

Первые 90 машин поступили на вооружение 21 горнострелковой и 12 механизированной бригад в 2006 году. Приемлемая стоимость машины, а также высокие гарантийные обязательства стали решающими для победы в конкурсе.

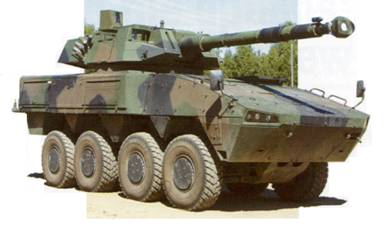

AMV фирмы Patria со 105-мм CV пушкой Cockerill

AMV фирмы Patria со 105-мм CV пушкой Cockerill

Кроме того, сборка будет осуществляться при непосредственном использовании мощностей польской промышленности. В польской армии машина получила название «Росомаха».

Боевая машина пехоты оснащена двухместной башней. На первом финском прототипе AMV P2 была установлена башня GDLS CTC LAV с 30 мм пушкой ATK Bushmaster. На машинах собираемых в Польше устанавливается двухместная башней итальянской фирмы Oto Melara Hitfist 30P и пушкой ATK MK 44 калибром 30 мм. Другим вариантом боевого модуля является DENEL LCT30 и Rafael RCWS. В апреле 2005 года Чехия приняла решение о закупке партии до 234 бронетранспортеров. Ожидаемая стоимость контракта составляет около 861 млн. долл. Все поставки должны завершиться в 4-5 лет. Patria совместно с "Рейнметалл лэнд системз", предлагает вариант AMV с 2-местным боевым модулем E-49. Новые бронетранспортеры должны будут заменить OT-64, которые находятся на вооружении чешской армии более 40 лет.  Поступление первых серийных AMV в строй финской армии намечено на 2006 год. Министерством обороны было заказано 24 машины в варианте самоходного миномета AMOS (Advanced Mortar System).

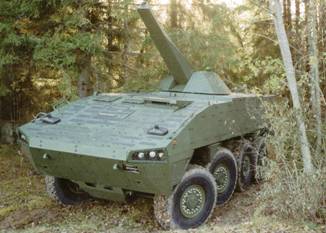

Вариант Nemo с одноствольным автоматическим 120-мм минометом Amos

Вариант Nemo с одноствольным автоматическим 120-мм минометом Amos

ТТХ

ББМ "Patria"  AMV

Год принятия на вооружение

2004

Общая масса, т

16,0 т до 26,0

Полезная нагрузка, т

До 10

Габариты

7300 / 2300/ 2900

Длина/ Ширина / Высота (по крышу корпуса), м

7,70 / 2,80 /2,30

Полезный объем

> 13 м3

Ширина колеи

2,50 м

Личный состав

До 11 (включая водителя)

Защита (по желанию потребителя)

Основная защита с защитными элементами Баллистическая: до 30-мм снарядов APFSDS/ Мины: до 10 кг TNT

Максимальная скорость

> 100 км/ч

Скорость на плаву

8- 10 км/ч (макс.масса 22 т)

Двигатель

(например, Scania Dl, 12-ти литровый, дизельный, мощностью 360 кВТ, 1970 Н×м

Мощность двигателя, кВт

До 405

Максимальный крутящий момент

До 2085 Н×м

Коробка передач

(например, ZF Ecomat 7HP902, автоматическая, с 7 передачами для движения вперед, с 1 передачей для движения задним ходом)

Привод/ходовая часть

Привод на все колеса / гидропневматическая

Шины

Шины 14.00 R20 с автоматической системой подкачки

Преодолеваемый подъем/крен

70 %/40 %

Глубина брода,

2,00

Высота вертикального уступа /ширина преодолеваемого рва, м

0,70 / 2,10

Запас хода по шоссе / грунту,  км

800/ 600

Оснащение по желанию потребителя

От 7,62-мм до 105-мм оружейные башни 120-мм миномет

Базовое оснащение

Регулирование дорожного просвета, центральная система регулирования давления в шинах, защитная система вентиляции от ОМП, система кондиционирования воздуха

Польша

В 2004 году опытный образец "бронированной модульной машины" (AMV) фирмы Patria выиграл конкурс машин в Польше, а его конкуренты - машины "Пандур II Р" (Steyr Spezialfahrzeuge, Вена) и "Пиранья III C" (MOWAG, Кройцлинген) заняли последние места. Польские вооруженные силы намерены в период с 2004 по 2013 годы принять на вооружение в общей сложности 690 таких бронированных колесных машин (c колесными формулами 8х8 и 6х6). В их числе боевые машины пехоты (313 машин) с двухместной башней Oto Melara Hitfist 30P и пушкой калибром 30 мм ATK MK 44, машины для перевозки личного состава (БТР) (87) с пулеметом калибром 12,7 мм, командирские машины (118), инженерно-разведывательные машины (48), медико-санитарные машины (46), ремонтно-эвакуационные машины (46) и боевые разведывательные машины (32) с колесной формулой 6х6. Стоимость сделки - 4,925 млрд. злотых (около 1,3 млрд. долл).

Первые 90 машин поступят на вооружение 21 горнострелковой и 12 механизированной бригад в 2006 году.

Приемлемая стоимость машины, а также высокие гарантийные обязательства стали решающими для победы в конкурсе. Кроме того, сборка будет осуществляться при непосредственном использовании мощностей польской оборонной. Таким образом благадаря благоприятным условиям предложенным Patria Vehicles полякам удалось продать боевую машину существующую в единственном экземпляре и еще даже не прошедшую войсковые испытания, проходившие в сухопутных войсках Финляндии.

В польской армии машина получила название «Росомаха».

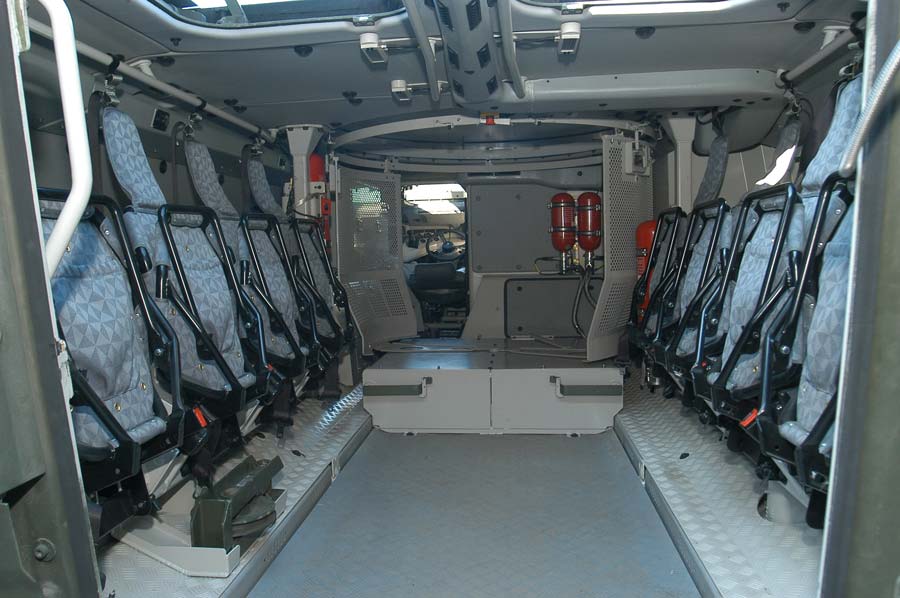

Десантное отделение 8x8 AMV

Варианты компоновки AMV

Бронетранспортер

Вариант в базовой комплектации включает модуль Patria PML 127 OWS с 12,7 мм пулеметом. Модуль имеет электрогидравлический привод, углы наведения 360° по горизонту и -8° до +48° по вертикали.Оснащен прицелом Zeiss PERI-Z16A1 и перископическим прицелом NAE 200 с ЭОП поколения II+. Возможна установка ACCD/ТВП прицелов.

Варианты вооружения польской AMV - вариант БТР

- Oto Melara Hitrole

- Recon/Optical Inc M101 CROWS II

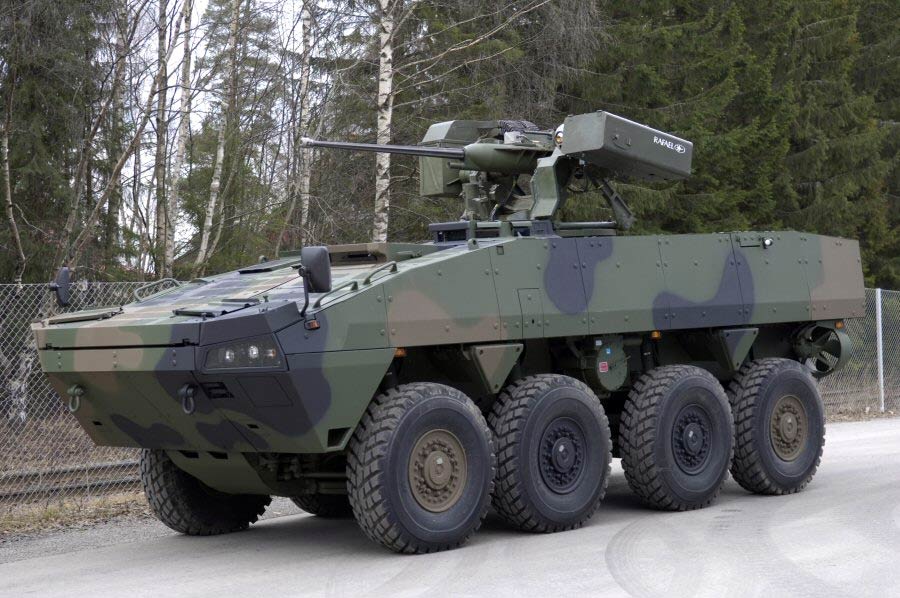

- Rafael Armament Development Authority RCWS-127

- Kongsberg RWS Protector

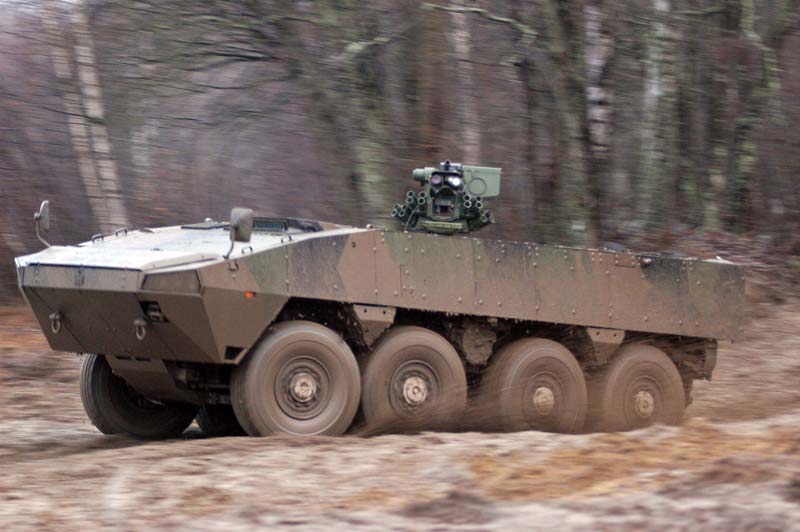

- OBR SM/Arex ZSMU-127 Kobuz

Модуль «Hitrole» Oto Melara  Модуль «Hitrole» Oto Melara  Модуль M101 CROWS II Модуль M101 CROWS II Модуль M101 CROWS II

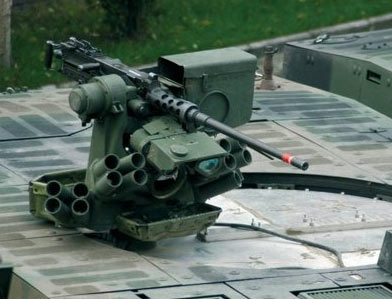

1, 2 - Модуль «Hitrole» Oto Melara с 12,7 мм пулеметом

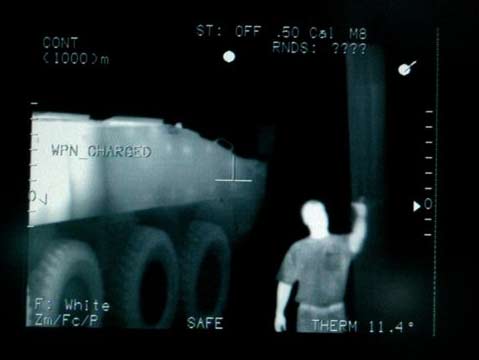

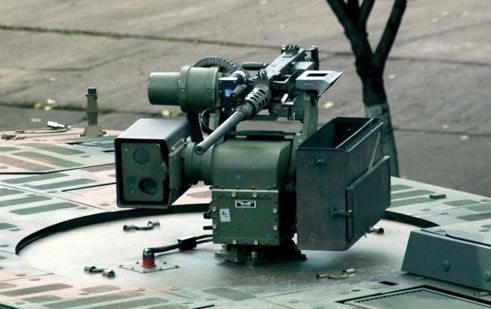

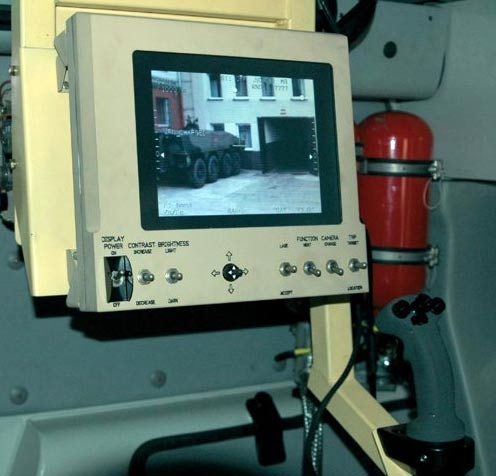

3,4,5 - Модуль M101 CROWS II

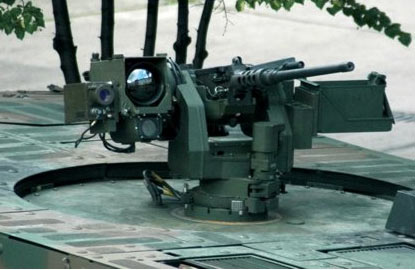

RCWS-127 RCWS-127 RWS Protector RWS Protector

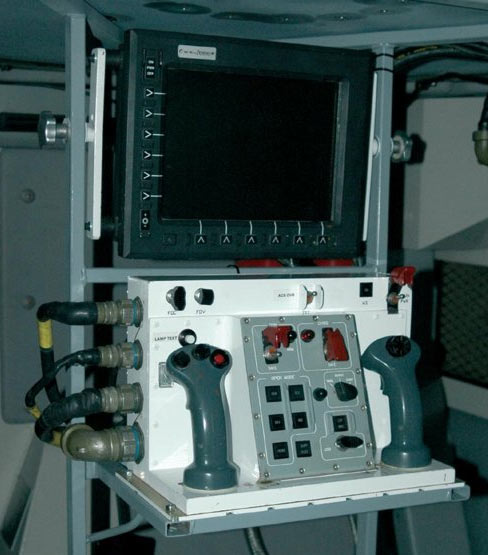

1, 2 - RCWS-127

3, 4 -RWS Protector

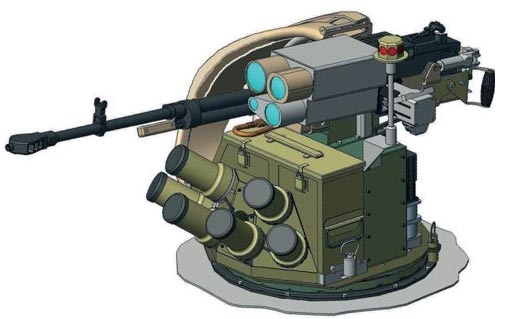

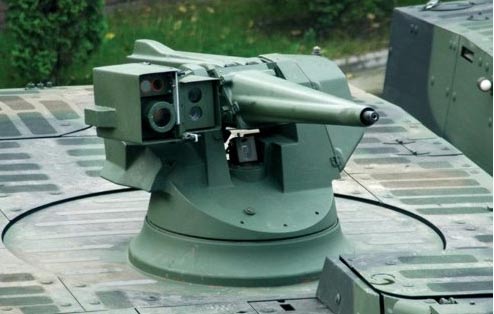

ZSMU-127

ZSMU-127

Боевая машина пехоты

Боевая машина пехоты оснащена двухместной башней. На первом финском прототипе AMV P2 была установлена башня GDLS CTC LAV с 30 мм пушкой ATK Bushmaster. На машинах собираемых в Польше устанавливается двухместная башней итальянской фирмы Oto Melara Hitfist 30P и пушкой ATK MK 44 калибром 30 мм. Другим вариантом боевого модуля является DENEL LCT30 и Rafael RCWS.

Башня Oto Melara Hitfist 30P   Башня Rafael RCWS  Башня  DENEL LCT30

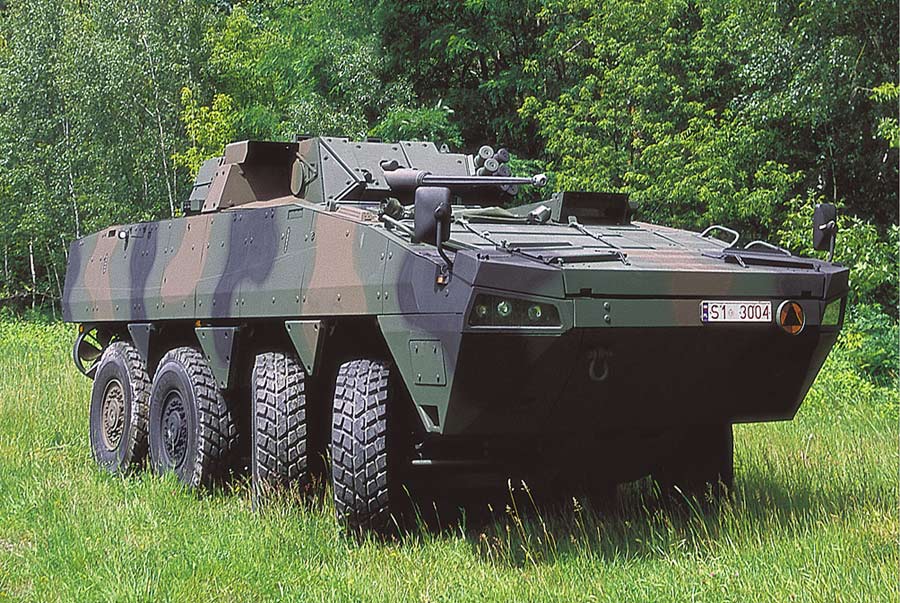

1- Башня Oto Melara Hitfist 30P установлнная на польском БМП

2- Башня Rafael RCWS

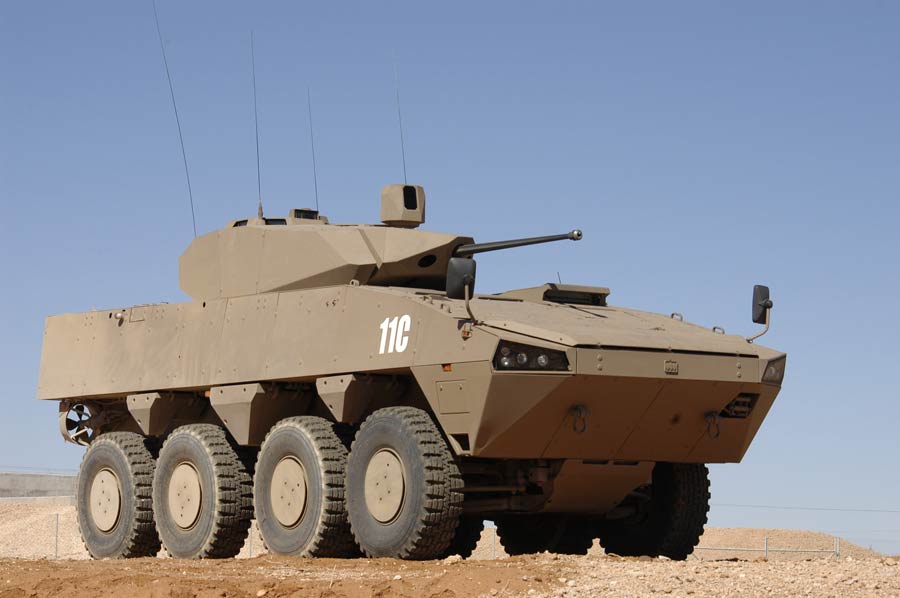

3- Башня  DENEL LCT30

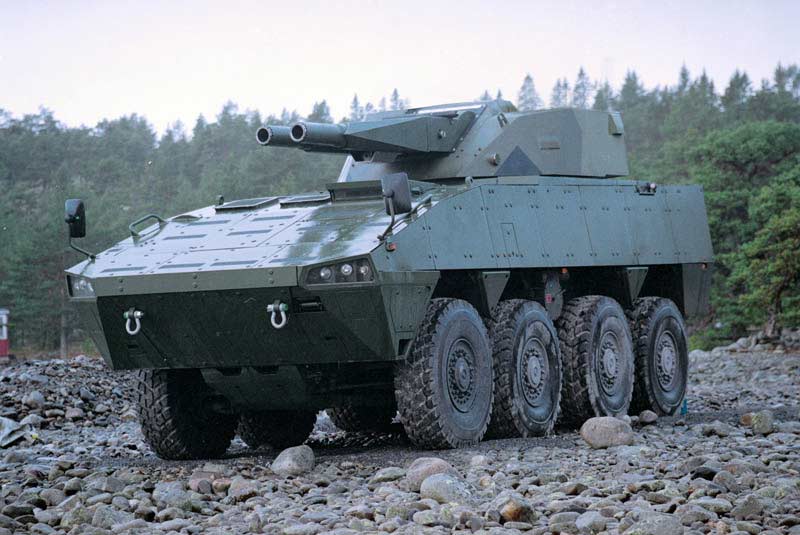

минометная система AMOS на базе AMV

минометная система AMOS на базе AMV

В апреле 2005 года Чехия приняла решение о закупке партии до 234 бронетранспортеров. Ожидаемая стоимость контракта составляет около 861 млн. долл. Все поставки должны завершиться в 4-5 лет. Patria совместно с "Рейнметалл лэнд системз", предлагает вариант AMV с 2-местным боевым модулем E-49. Новые бронетранспортеры должны будут заменить OT-64, которые находятся на вооружении чешской армии более 40 лет.

Поступление первых серийных AMV в строй финской армии намечено на 2006 год. Министерством обороны было заказано 24  машины в варианте самоходного миномета AMOS (Advanced Mortar System).
