Боевая разведывательная машина БРМ-3К “Рысь”



Предназначена для веде­ния тактической разведки, боевого и сторожевого ох­ранения, борьбы с разведы­вательно-диверсионными группами. Используется, как правило, в составе раз­ведывательных отрядов и дозоров перед фронтом и на флангах своих войск, а также в расположении про­тивника на глубине до 80 - 100 км.

Боевая разведывательная машина нового поколения “Рысь” поступила на замену БРМ-1К. Она создана на уз­лах и агрегатах БМП-3, со­храняет ее достоинства по маневренности, проходи­мости, живучести и надеж­ности. БРМ-ЗК способна следовать в боевых поряд­ках танковых и моторизо­ванных частей, с ходу без предварительной подготов­ки преодолевать рвы, око­пы, траншеи, водные пре­грады, самостоятельно со­оружать укрытия для себя и однотипных машин.

Конструкция брони кор­пуса и башни обеспечи­вает защищенность эки­пажа от бронебойных пуль, малокалиберных снарядов и осколков, по­зволяет ему выполнять задачи в широком спект­ре температур внешней среды.

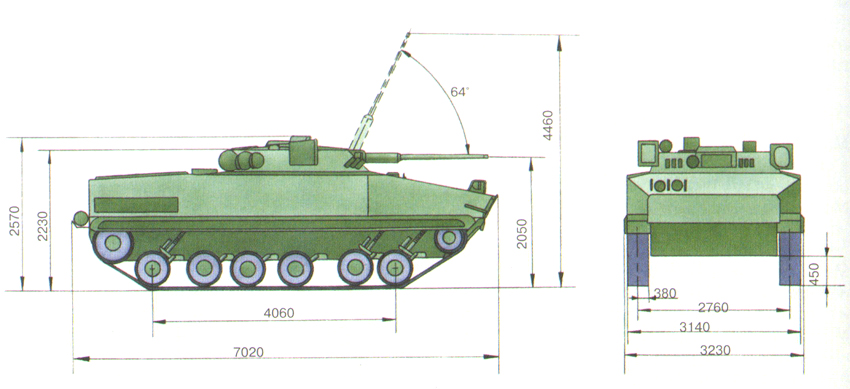

Боевая разведывательная машина БРМ-ЗК “Рысь”

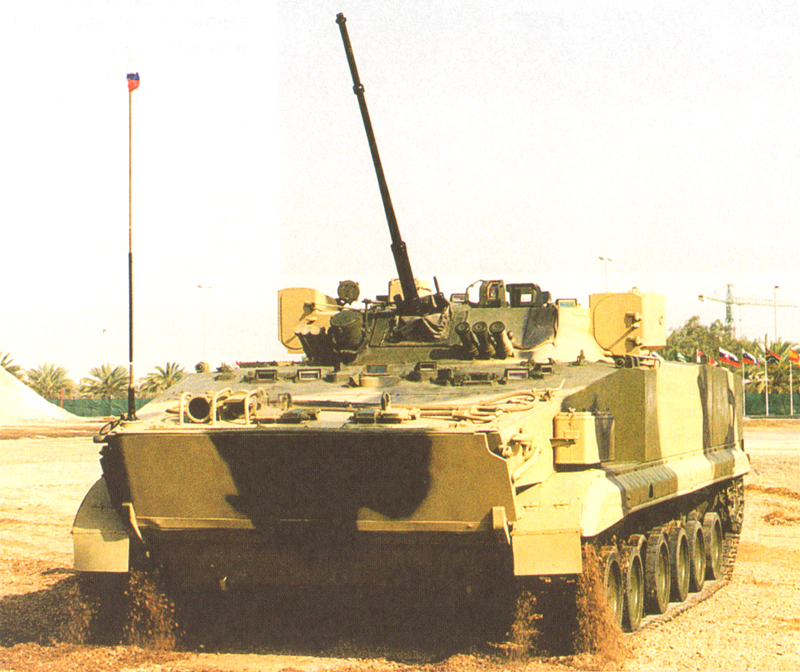

Боевая разведывательная машина БРМ-ЗК “Рысь”



На БРМ установлена сис­тема коллективной защиты экипажа от воздействия поражающих факторов взрыва ядерных боеприпасов, бак­териальных и отравляющих веществ при действиях в зо­не поражения. Машина обо­рудована двумя автоматическими (с ручным дублиро­ванием) системами пожаро­тушения.

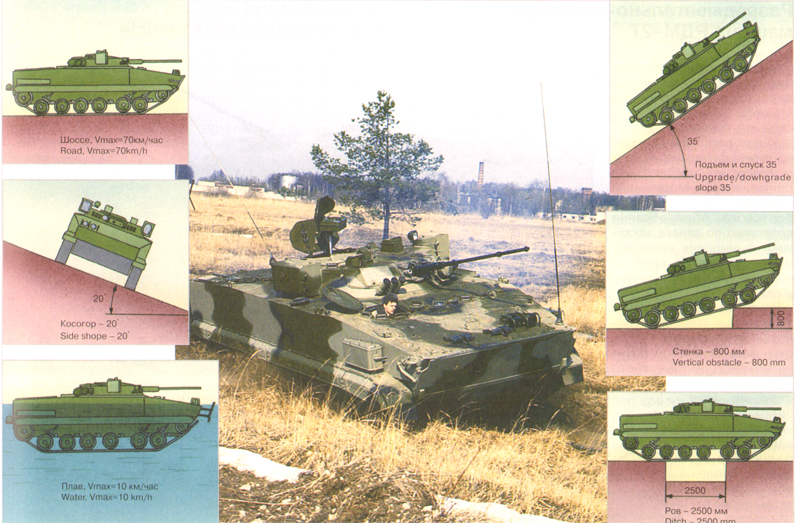

Высокая проходимость и маневренность обеспечива­ются силовой установкой мощностью 500 л.с. (много­топливный дизель УТД-29), гидромеханической ревер­сивной трансмиссией, гусе­ничным движителем с неза­висимой торсионной подве­ской и водометными движи­телями.

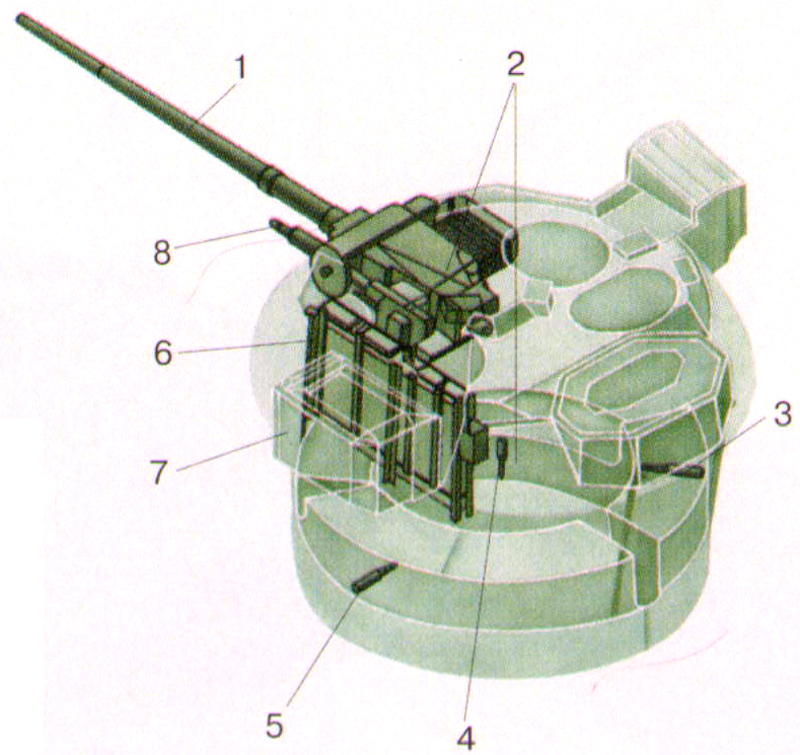

Вооружение и боекомплект
1. 30-мм пушка 2A72
2. Тракты питания пушки
3. Снаряды БТ или ОФЗ - 200 шт. (дополнительный комплект)
4. Снаряды БТ - 150 шт. в ленте
5. Снаряды ОФЗ - 250 шт. в ленте
6. Патроны 7,62 мм - 2000 шт. в единой ленте
7. Гильзозвеньесборник
8. Пулемет 7,62 мм ПКТ

Вооружение и боекомплект

1. 30-мм пушка 2A72

2. Тракты питания пушки

3. Снаряды БТ или ОФЗ - 200 шт. (дополнительный комплект)

4. Снаряды БТ - 150 шт. в ленте

5. Снаряды ОФЗ - 250 шт. в ленте

6. Патроны 7,62 мм - 2000 шт. в единой ленте

7. Гильзозвеньесборник

8. Пулемет 7,62 мм ПКТ





управления огнем
1. прицел перископический комбинированный БПК2-42
2. прицел перископический ППБ-2
Стабилизатор вооружения 2Э52-1
3. гиротахометр вертикального наведения (ВН)
4. гиротахометр горизонтального наведения (ГН)
5. пульт управления командира
7. преобразователь ПТ-200Ц-У
9. усилитель мощности ВН
10. блок управления
11. усилитель мощности ГН
13. пульт управления оператора
14. механизм поворотный башни
15. механизм подъемный спаренной установки

Комплекс 6ЭЦ-088
6. пульт ПП-088
8. блок БУ-088
12. пульт ПЛ-088

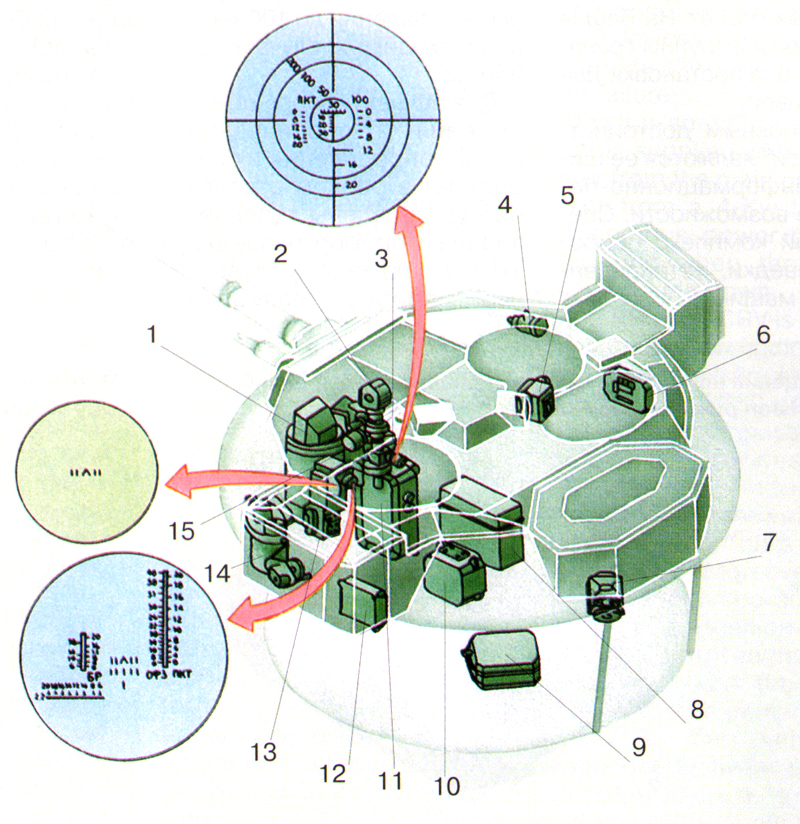

Комплекс управления огнем

1. прицел перископический комбинированный БПК2-42

2. прицел перископический ППБ-2

Стабилизатор вооружения 2Э52-1

3. гиротахометр вертикального наведения (ВН)

4. гиротахометр горизонтального наведения (ГН)

5. пульт управления командира

7. преобразователь ПТ-200Ц-У

9. усилитель мощности ВН

10. блок управления

11. усилитель мощности ГН

13. пульт управления оператора

14. механизм поворотный башни

15. механизм подъемный спаренной установки



Комплекс 6ЭЦ-088

6. пульт ПП-088

8. блок БУ-088

12. пульт ПЛ-088

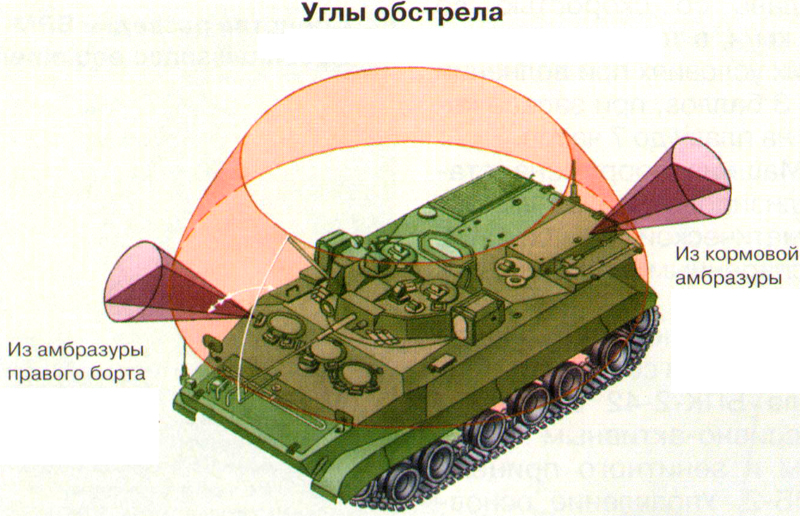

Углы обстрела





Машина способна пре­одолевать водные преграды вплавь со скоростью до 10 км/ч, в том числе в мор­ских условиях при волнении до 3 баллов, при запасе хо­да на плаву до 7 часов.

Машина вооружена ста­билизированной 30-мм ав­томатической пушкой 2А72 и спаренным с ней 7,62-мм пулеметом ПКТ. Прицель­ный комплекс основного вооружения состоит из при­цела БПК-2-42 с ночным пассивно-активным кана­лом и зенитного прицела ППБ-2. Управление основ­ным вооружением полно­стью механизировано. В автоматизированных укладках размещаются 400 снарядов осколочно-фугасного и бронебойного действий; кроме того имеется воз­можность дополнительно уложить 200 снарядов в единой ленте. Боекомплект пулемета ПКТ состоит из 2000 патронов в единой ленте.

Для борьбы с танками и другими опасными целями предусмотрен комплект ПТУР с 4 снарядами, разме­щенный в укладке.

В обитаемых отделениях БРМ предусмотрены уклад­ки для размещения личного оружия экипажа - 6 автома­тов типа АК-74, боекомплек­та из 1800 патронов и 15 ручных гранат. На башне закреплены 2 группы грана­тометов для постановки ды­мовых завес.

Но основным достоинст­вом “Рыси” являются ее ши­рокие информационно-по­исковые возможности. Специальный комплекс прибо­ров разведки, установлен­ный на машине, позволяет экипажу производить поиск, обнаружение и опознавание целей в любое время года и суток, в условиях ограни­ченной оптической видимо­сти (дождь, снег, туман, ды­мовые завесы, помехи от ярких источников света), производить обработку и передачу полученной развединформации пунктам при­ема на удалении до 100 км, а в необходимых случаях до 350 км.

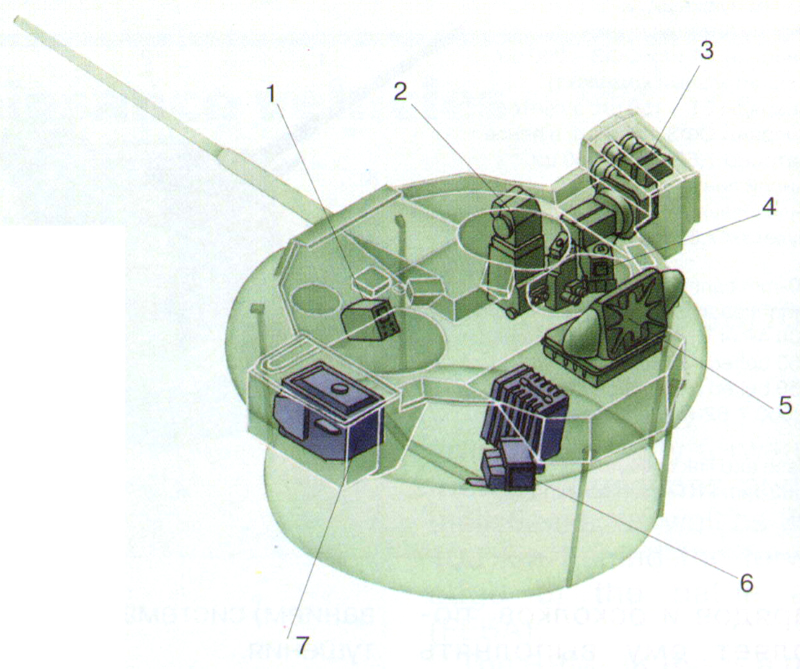

Средства разведки БРМ-ЗК
1. блок индикации тепловизионного прибора 1ПН71 (рабочее место оператора)
2. лазерный дальномер 1Д14
3. активно-импульсный прибор ночного видения 1ПН61
4. блок индикации тепловизионного прибора 1ПН71 (рабочее место командира)
5. приемопередатчик РЛС 1РЛ133-1
6. пульт управления и индикации РЛС 1РЛ133-1
7. устройство приемное тепловизионного прибора 1ПН71

Средства разведки БРМ-ЗК

1. блок индикации тепловизионного прибора 1ПН71 (рабочее место оператора)

2. лазерный дальномер 1Д14

3. активно-импульсный прибор ночного видения 1ПН61

4. блок индикации тепловизионного прибора 1ПН71 (рабочее место командира)

5. приемопередатчик РЛС 1РЛ133-1

6. пульт управления и индикации РЛС 1РЛ133-1

7. устройство приемное тепловизионного прибора 1ПН71

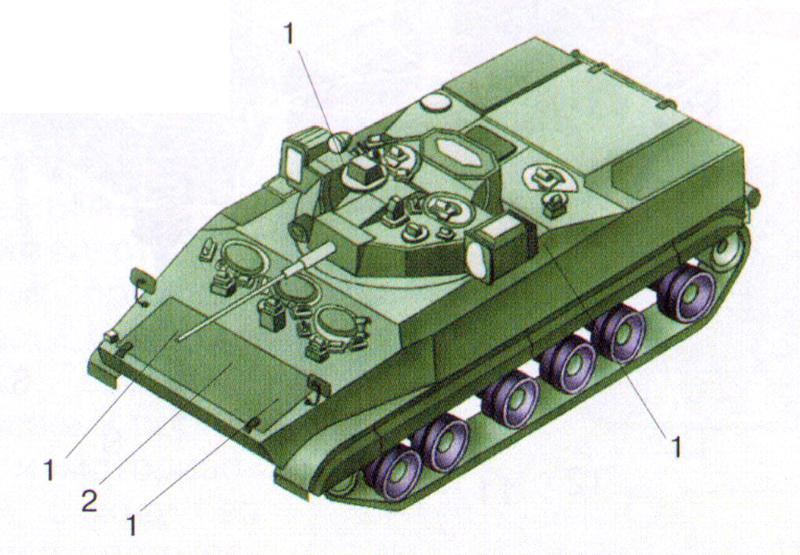

Размещение ночных призменных приборов наблюдения
1 - Приборы ночного видения ТВН-5 2-Прибор ТКН-ЗМ

Размещение ночных призменных приборов наблюдения

1. Приборы ночного видения ТВН-5

2.Прибор ТКН-ЗМ

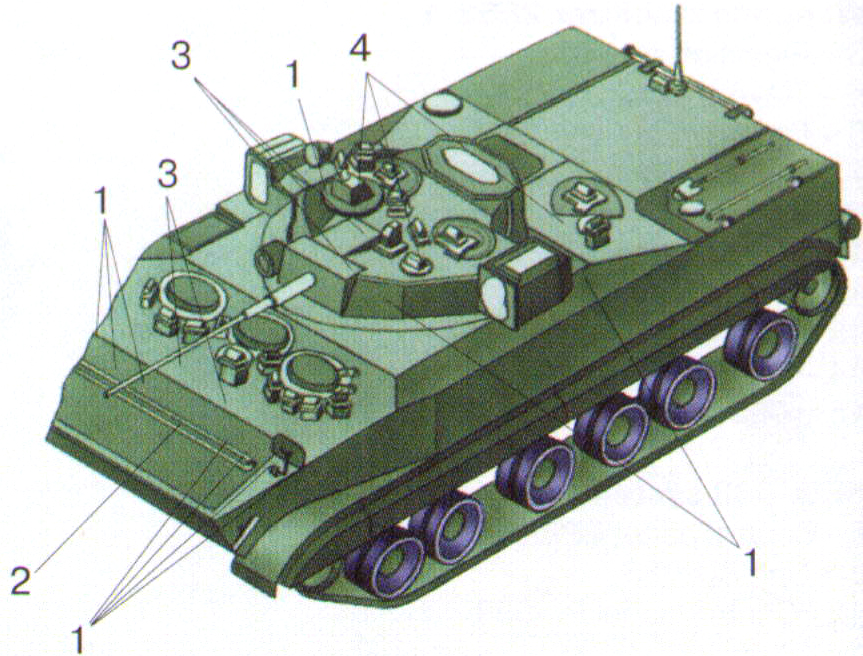

Размещение дневных призменных приборов наблюдения

1. Приборы ТНПО-160

2. Прибор ТКН-ЗМ

3. Приборы ТНП4Э-06

4. Приборы ТНПТ-1



Для эффективного обна­ружения и опознавания целей, определения их ко­ординат в боевом отделе­нии установлены тепловизионный прибор разведки 1ПН71, активно-импульс­ный прибор разведки 1ПН61, лазерный дально­мер 1Д14, радиолокацион­ная система 1РЛ133-1.

Активно-импульсный при­бор разведки может быть использован в 3-х режимах работы: пассивное наблю­дение, наблюдение с лазер­ной подсветкой, наблюде­ние с определением даль­ности до цели. Информация о дальности до цели выво­дится на каждое из рабочих мест.

Лазерный дальномер ус­тановлен на вращающейся платформе и может приме­няться для разведки коман­диром машины, независимо от положения башни, в сек­торе 60°.

Приемопередатчик РЛС смонтирован на отдельном карданном подвесе с воз­можностью подъема на вы­соту 1 м. Работа РЛС обес­печивается в секторе ±240° независимо от положения башни. Управление РЛС может осуществляться ко­мандиром машины или оператором. Имеется воз­можность установки прие­мопередатчика вне маши­ны на треноге на расстоя­нии до 20 м.

С целью обеспечения жи­вучести приборного комп­лекса и его надежности при­емные устройства средств разведки размещены в бро­нированных отсеках (с за­щитой на уровне основного бронирования), отсчетные устройства сдублированы с башенными, цепи электро­питания приборов конструк­тивно разделены, что сни­жает вероятность их повре­ждения и вывода из строя.

Электропитание прибор­ного комплекса может осу­ществляться как основным генератором, так и встроен­ной автономной электро­станцией мощностью 4 кВт (при неработающем марше­вом двигателе).

Задача топогеодезического обеспечения решена встроенными средствами ориентирования и навига­ции: полуавтоматическим гирокомпасом 1Г50 с чувст­вительным элементом на магнитном подвесе и нави­гационной аппаратурой, обеспечивающей машину навигационной информа­цией как в цифровом виде, так и отображения местопо­ложения машины на топо­графической карте. Кроме того, задачи топопривязки позиций могут решаться дублирующими средства­ми: визиром ориентирова­ния и использованием башенных отсчетных уст­ройств с применением основного комплекса средств разведки.

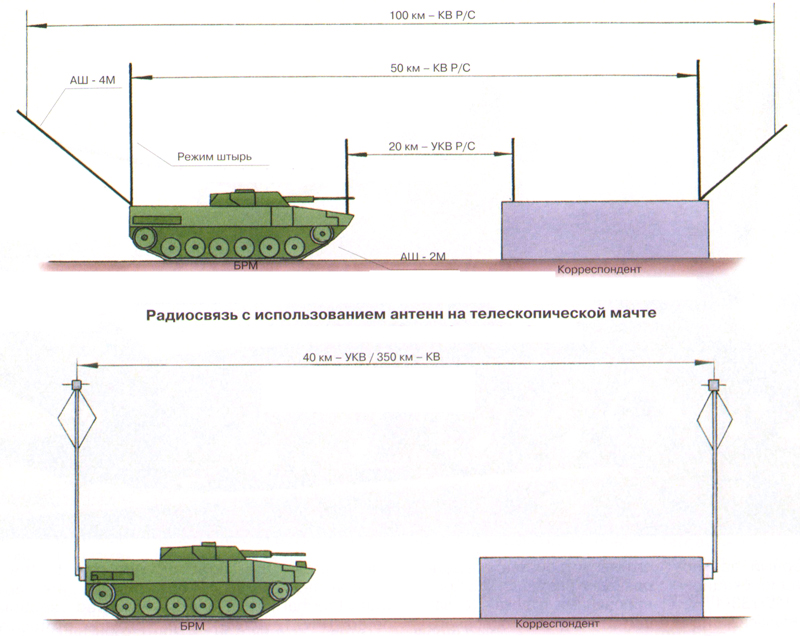

Схема организации каналов радиосвязи

Схема организации каналов радиосвязи



Решение задач обслуживания стрельбы и корректировки обеспечивается применением бортового специализированного вычислителя 1В520.

В БРМ предусмотрены места-укладки для размещения специального разведывательного оборудования, применяе­мого при развертывании выносного наблюда­тельного пункта на уда­лении 0,5-6 км от машины, а также аппаратуры для разведки работающих РЛС противника.

Комплекс средств свя­зи и антенно-мачтовых устройств позволяет в любых (в том числе гор­ных) условиях осуществ­лять передачу информа­ции в КВ и УКВ диапазо­нах пунктам приема на дальностях до 350 км.








Основные характеристики

Экипаж,чел.

6

Масса, т

19,6

Удельное давление на грунт, кг/см

0,62

Двигатель

многотопливный, водя­ного охлаждения

Мощность, л.с.

500

Трансмиссия

гидромеханическая, с

гидрообъемным поворотом

Максимальная скорость, км/ч:



по шоссе

70

на плаву

10

Запас хода по шоссе, км

600

Температурный диапазон



эксплуатации

от -50 до +50°С

Пушка

30-мм, автоматическая,

2А72

Пулемет спаренный

7,62-мм, ПКТ

Темп стрельбы, выстр./мин.:



из пушки

300

из пулемета

700 - 800

Наибольшая прицельная дальность

стрельбы из пушки по наземным целям, м:

ОФЗ снарядом

4000

БТ снарядом

2500

Стрельба из пушки по

воздушным целям, м

4000

Питание пушки

двухленточное,

раздельное для ОФЗ и

БТ снарядов

Перезаряжание пушки

электромеханическое

или ручное

Амбразуры для стрельбы



из автоматов, шт.

2
