Бронетранспортер БТР-4Е



БТР-4Е предназначен для транспортировки личного состава мотострелковых подразделений и их огневой поддержки в бою. БТР используется для оснащения подразделений сухопутных войск испособных вести боевые действия в различных условиях, в том числе в условиях применения противником оружия массового поражения. БТР может быть базовой машиной для оснащения специальных сил быстрого реагирования и морской пехоты. БТР может выполнять поставленные задачи, как днем, так и ночью, в различных климатических условиях, на дорогах с различным покрытием и в условиях полного бездорожья. Диапазон рабочих температур окружающего воздуха от -40 до +55°С.





Чертеж Бронетранспортер БТР-4Е

Бронетранспортер БТР-4Е

Бронетранспортер БТР-4Е – боевая четырехосная, плавающая машина с колесной формулой 8х8, которая имеет вооружение, броневую защиту, оборудована посадочными местами для размещения и работы боевого расчета в составе командира машины, водителя, оператора боевого модуля и мотострелков (десанта).

Машина предназначена для транспортирования личного состава механизированных подразделений сухопутных войск и их огневой поддержки в бою и способна выполнять свои функции круглосуточно в зонах теплого и холодного климата, независимо от времени года и погоды, при эксплуатации на дорогах с различными покрытиями и в условиях бездорожья.

Машина обладает высокой подвижностью и способна следовать за танками, с ходу преодолевать окопы, траншеи и водные преграды. Для ведения боевым расчетом огня из личного оружия (автоматов и пулеметов) корпус машины оборудован амбразурами, а также лючками в крышках люков боевого отделения.

В машине предусмотрены места для укладки оружия боевого расчета – автоматов, пулеметов, гранат, сигнального пистолета, патронов к сигнальному пистолету, ручного противотанкового гранатомета и дополнительного боекомплекта к вооружению боевого модуля.


Для обеспечения внешней связи в машине установлена приемопередающая, ультракоротковолновая радиостанция. Внутренняя связь обеспечивается аппаратурой внутренней связи и коммутации, имеется возможность подключения абонента снаружи машины. Определение координат места нахождения машины производится с помощью, установленной в машине радионавигационной аппаратуры.

Для маскировки на местности, снижения возможности прицеливания при обнаружении противником в боевых условиях машина оборудована термодымовой аппаратурой (ТДА), системой постановки завесы, деформирующим покрытием.

На машине установлены устройства защиты боевого расчета и оборудования от воздействия поражающих факторов ядерного взрыва, отравляющих веществ, бактериальных средств и от радиоактивной пыли при движении по зараженной местности. Для тушения пожара предусмотрено противопожарное оборудование.

Для защиты от кумулятивных гранат ручных противотанковых гранатометов типа РПГ-7 машина оборудована защитными решетчатыми экранами.

Снаружи машины размещены приборы внешнего освещения и дорожной сигнализации, волноотражающий щиток, шанцевый инструмент (лопата, пила, лом, топор), буксирные тросы. На правом борту, в забронированном отсеке, расположен блок охлаждения кондиционера. В кормовой части корпуса машины, за колесами четвертого моста, установлены водоходные движители. На кормовом листе расположены тягово-сцепное устройство и блок полиспаста.

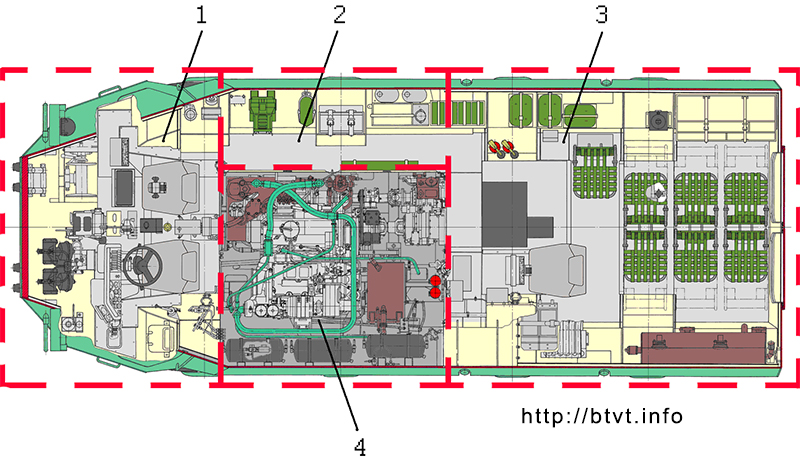

Расположение отделений шасси БТР-4Е

Расположение отделений шасси БТР-4Е



1 – отделение управления; 2 – проход-лаз; 3 –боевое отделение;

4 – моторно-трансмиссионное отделение




Установленный на машине боевой модуль «Парус», предназначен для борьбы с бронированными и небронированными, наземными и низколетящими нескоростными целями. Боевой модуль оснащен вынесенным за пределы обитаемых отделений комплексом вооружения на платформе, стабилизированной в двух плоскостях, а также оптико-телевизионным прицельным комплексом. Это позволяет решать широкий круг боевых задач в наступлении и обороне, днем и ночью, в различных дорожных и климатических условиях.

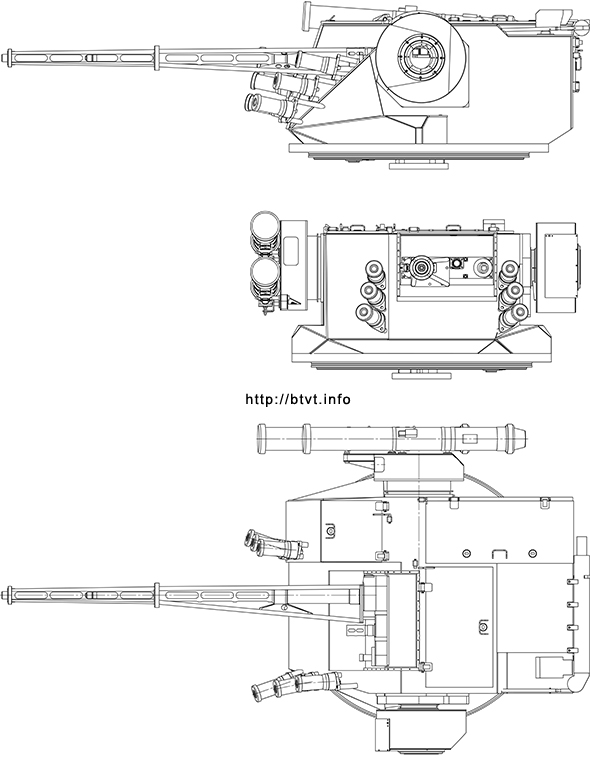

БОЕВОЙ МОДУЛЬ БМ–7 «ПАРУС»

Работу с модулем в составе боевой машины осуществляют как оператор, так и командир в режиме «Дубль». Перезарядка пушки, переключение подачи снарядов, перезарядка пулемета может производиться с рабочего места оператора.

Блок вооружения управляется стабилизированными в двух плоскостях приводами вертикального и горизонтального наведения. В блок вооружения входят:

-        маска

-        корпус маски;

-        30-мм автоматическая пушка ЗТМ1 (или 2А72);

-        механизм переключения подачи ленты;

-        механизм перезаряжания;

-        7,62-мм пулемет КТ-7,62 (или ПКТ);

-        30-мм автоматический гранатомет КБА-117 (или АГ-17);

-         противотанковый ракетный комплекс (пусковая установка на два контейнера с противотанковыми управляемыми ракетами (ПТУР)).

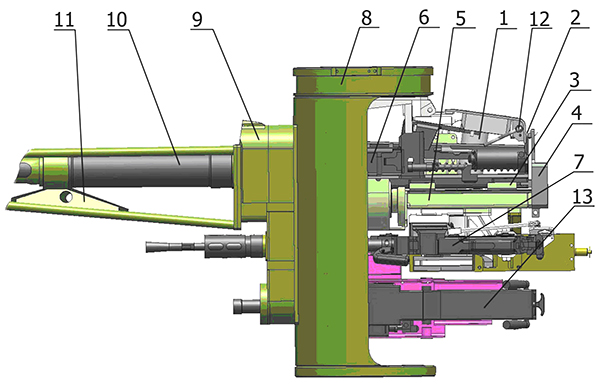

Блок вооружения БТР-4



1 – механизм переключения подачи ленты; 2 – стопоры; 3 – направляющие люльки; 4 – механизм перезаряжания; 5 – люлька; 6 – пушка; 7 – пулемет; 8 – маска; 9 – корпус маски;
10 – амортизатор; 11 – ферма; 12 –ось; 13 – гранатомёт.



Моторно-трансмиссионное отделение расположено у левого борта за отделением управления. Оно отделено от обитаемых отделений съемными герметичными перегородками. В моторно-трансмиссионном отделении располагается двигатель с обслуживающими системами, узлы трансмиссии и детали систем управления движением.

Двигатель  расположен над вторым проходным мостом у левого борта на раме. С помощью входного редуктора, расположенного перед двигателем, двигатель соединяется с автоматической коробкой передач. Над входным редуктором расположен трансмиссионный маслобак. За двигателем расположен воздухоочиститель. Под воздухоочистителем находится раздаточная коробка. Сверху моторно-трансмиссионное отделение закрывается поднимающейся крышей МТО, в которой расположены радиаторы системы охлаждения, а так же расположена проточная часть эжекторной системы охлаждения.

По вопросу БТР-4 в Ираке




Год выпуска …………………………………..……...

2009

Масса (с боекомплектом), т ……………………….

21,9

Экипаж, чел …………………………………………..

3

Десант, чел …………………………………………..

7

Габаритные размеры, мм:



– длина …………………….…………………..

7878

– ширина ……………………………………….

2965

– высота …………………………………….

3050
