ТЯЖЕЛАЯ ЗАЩИЩЕНАЯ САНИТАРНАЯ МАШИНА (GTK) Boxer

Маттиас Бугла

Тяжелая защищенная санитарная машина (sgSanKfz) предназначена для использования во всем спектре боевого применения тяжелых механизированных сил, она показывает достаточно высокую мобильность, позволяющую подразделениям действовать на больших расстояниях. К тому же машина обладает  повышенной проходимостью, как в лесистой местности, так и в населенных пунктах. Для того чтобы санитарная машина стала еще универсальнее, фирма Krauss-Maffei Wegmann (KMW) разработала специальный функциональный модуль для находящейся в настоящее время в стадии принятия на вооружение бронированной транспортной машины (GTK) Boxer.

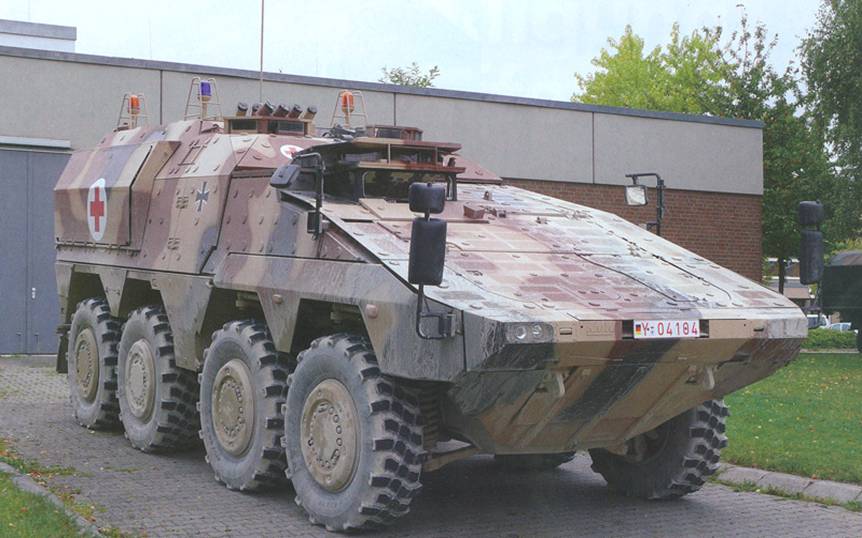

Тяжелая защищенная санитарная машина

Рисунок 1 - Тяжелая защищенная санитарная машина.

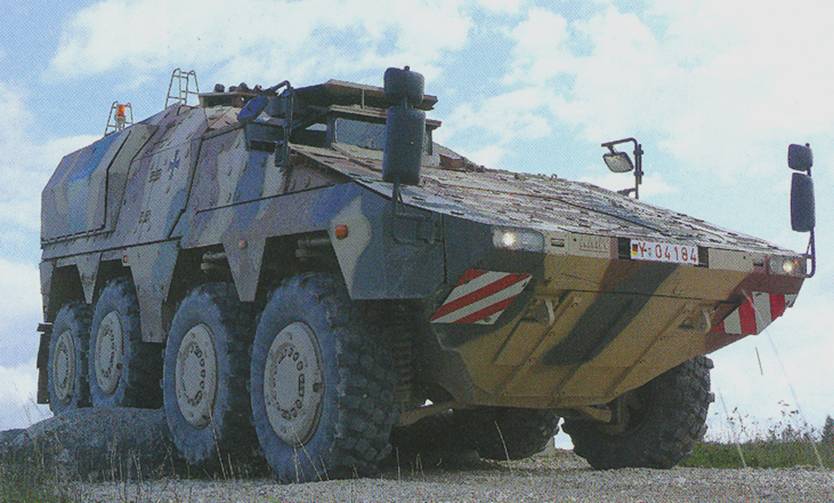

Тяжелая защищенная санитарная машина в движении

Рисунок 2 – Тяжелая защищенная санитарная машина в движении.

В настоящее время машина (транспортный и функциональный модули) проходит официальные испытания. В октябре 2010 года в войска будет передана первая серийная санитарная машина. До 2016 года бундесвер получит 72 такие машины. Основные задачи санитарной поддержки действующих механизированных боевых частей – первая мобильная медицинская помощь, а также квалифицированная транспортировка раненых санитарным отделением (SanTrp) и подвижным медицинским пунктом (ВАТ).

Тяжелая защищенная санитарная машина предназначена для квалифицированной первичной транспортировки раненых, травмированных и больных (VUK) всех степеней тяжести с места получения ранения/травмы к медицинскому учреждению 1 или 2 уровня медико-санитарного обеспечения для осуществления текущего медицинского контроля, а также поддержания их жизненных функций. Предусмотрены следующие конфигурации функционального модуля для размещения VUK:

·       три сидячих и два лежачих,

·       семь сидячих,

·       три лежачих и

·       один лежачий интенсивной терапии.

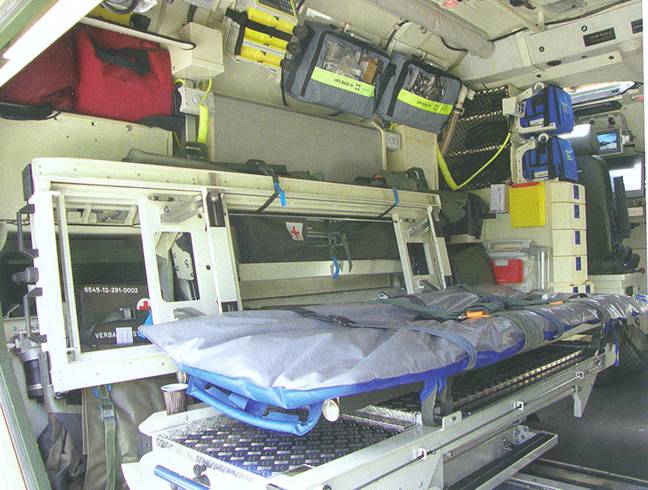

Место для раненого интенсивной терапии.

Рисунок 3 – Место для раненого интенсивной терапии.

Все предусмотренные конфигурации (варианты) для размещения раненых и больных могут быть подготовлены экипажем с помощью бортовых инструментов. Погрузочная высота санитарных носилок составляет примерно 800 мм . Свободное пространство над носилками также равно примерно 800 мм . Санитарный персонал может эффективно и эргономично оказывать медицинскую помощь пострадавшим (VUK), так как высота внутреннего отделения составляет более 180 см . Экипаж и раненые в тяжелой санитарной машине защищены по типу защиты базовой машины Boxer (баллистическая защита, защита от мин и самодельных взрывных устройств). В базовое оборудование входят  фильтровентиляционная и охлаждающая установки.

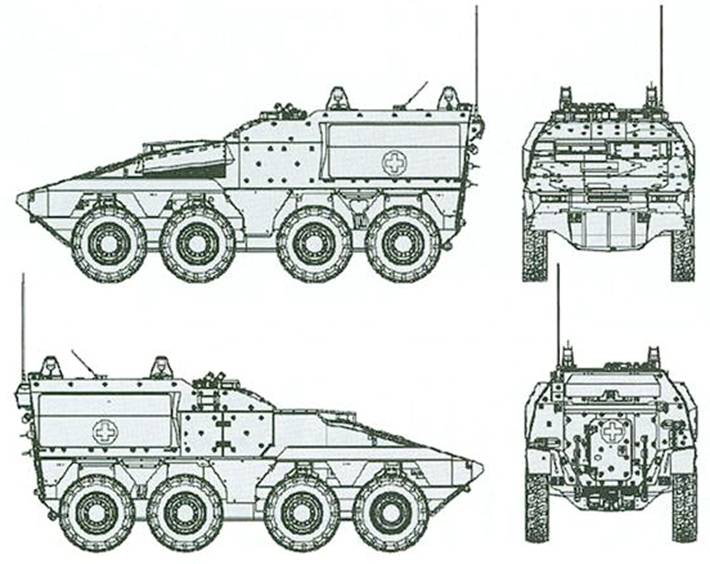

Схема тяжелой защищенной санитарной машины.

Рисунок 4 – Схема тяжелой защищенной санитарной машины.

Тяжелая защищенная санитарная машина – одна из лучших в настоящее время в мире транспортных систем, это касается как защиты, мобильности, универсальности, так и качества предоставления медицинской помощи.

Тактико-технические характеристики

Собственная (чистая) масса

примерно 31,0 т

Максимальная масса

33,0 т

Максимальная скорость

100 км/ч

Мощность двигателя

530 кВт

Максимальный запас хода

1000 км

Радиус поворота

15 м

Шины

«Мишлен» 415/80-R685

Мин./макс. экипаж

2/10, водитель, медицинский персонал, раненые
