ОБТ "Леопард-2А5"

Было две отдельные программы модернизации танка "Леопард-2":

- программа KWSI - установка новой 120-мм гладкоствольной пушки фирмы Rheimetall с длиной ствола 55 калибров в качестве замены 120-мм гладкоствольной пушки с длиной ствола 44 калибра. Кроме стрельбы современными боеприпасами, она будет также стрелять усовершенствованным 120-мм боеприпасом кинетического действия (DM53) с улучшенными характеристиками бронепробиваемости;

- программа KWSII - усовершенствование боевых качеств танка для германской и нидерландской армии под обозначением "Леопард-2А5". Эти, и другие усовершенствования были включены в более поздние серийные основные боевые танки "Леопард-2" для шведских сухопутных войск.

Первый из трех опытных образцов танка "Леопард-2А5" был изготовлен  фирмой Krauss-Maffei Wegmann GmbH и Co KG в конце 1990 г . и после испытаний был принят на вооружение. Разработка танка "Леопард-2А5" финансировалась Германией, Нидерландами и Швейцарией. В январе 1994 г . с фирмой Krauss-Maffei Wegmann (KMW) был заключен контракт на модернизацию танка "Леопард-2" до стандарта "Леопард-2А5".

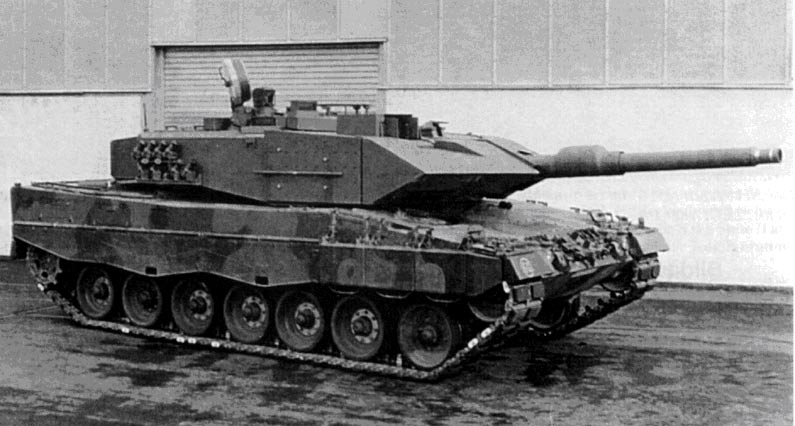

KVT на базе серийной машины Леопард-2

На опытном носителе компонентов (KVT) на базе серийной машины "Леопард-2" в 1989 году был показан ряд возможностей повышения боевой эффективности

После крупномасштабных исследований в 1988 году во всех сферах, определяющих боеспособность и возможность использования танка, была завершена разработка мероприятий по увеличению его боевой эффективности.

Предусмотренное  "повышение боевой эффективности" (KWS) боевого танка "Леопард-2" включает этапы I и II. От первоначально предусмотренного этапа III отказались в связи с проектом  "Новая бронированная платформа" (NGP).

При этом мероприятия второго этапа, которые предусматривают повышение огневой мощи, осуществляются в первую очередь. Мероприятия первого этапа начнут внедряться лишь с 2000 года.

Повышение боевой эффективности танка "Леопард-2" планируется тремя странами: Германией, Нидерландами и Швейцарией.

По окончании этапа исследования в 1989 году на базе серийной машины "Леопард-2" был создан опытный носитель компонентов (KVT), показавший ряд возможностей повышения боевой эффективности. С помощью него (KVT), при участии школы танковых войск и группы дальнейшего совершенствования (бывший специальный штаб ATV), были проведены обширные испытания федеральным управлением поставок вооружения. Результаты этих испытаний привели к созданию образцов для войсковых испытаний TVM-1 и TVM-2, которые внешне незначительно отличались друг от друга, но их компоненты принадлежат разным производителям. Оба образца в 1991/1992 годах были подвергнуты тактико-тыловым войсковым испытаниям. Эти образцы были представлены в сравнительных испытаниях в Швеции.

В сентябре 1995 года германское управление военной технологии и закупок приняло первые из заказанных 225 основных боевых танков "Леопард-2", которые были теперь модернизированы в компоновку "Леопард-2А5" или "Леопард-2" (Усовершенствованный – Improved), как их называли ранее. Башни модернизировались в Касселе, затем поставлялись в Мюнхен, где происходила сборка, испытания и поставка готовой машины германским сухопутным войскам.

Фирма KMW поставила 16 танков "Леопард-2А5" в 1995 г , с января 1996 г . поизводство осуществлялось по шесть машин в месяц, производство для германских сухопутных войск в настоящее время закончено. Вторая партия из 125 машин также в настоящее время поставлена германским сухопутным войскам.

В марте 1994 г . нидерландские сухопутные войска решили модернизировать 180 своих танков "Леопард-2" до стандарта "Леопард-2А5" с возможностью дополнительной модернизации 150 машин, что не было осуществлено. Первые поставки в Нидерланды были осуществлены лишь в марте 1996 г . и поставки продолжались по сентябрь 2000 г . включительно.

Швейцария получила последние танки "Леопард-2" в 1993 г . В будущем швейцарские основные боевые танки "Леопард-2", которые имеют местное обозначение Pz87, будут модернизированы в ряде ключевых областей в рамках швейцарской военной программы, принятой в  2005 г .

Танк "Леопрад-2А5" с рядом дополнительных усовершенствований, особенно в областях броневой защиты, командования и управления, был заказан шведскими сухопутными войсками (120 танков), Испания также выбрала этот вариант (219 танков).

В 2003 г . греческие сухопутные войска заключили контракт на 170 новых основных боевых танков "Леопард-2" и его вариантов.

Компоновка танка "Леопард-2А5" фактически идентична компоновке танка "Леопард-2" предыдущих модификаций. Основными областями усовершенствований были:

- установленный на крыше башни перископический тепловизионный прицел командира, изображение которого передается на монитор наводчику.

Это позволяет командиру и наводчику обстреливать цели в любых погодных условиях, а также позволяет им вести групповой поиск. На мониторе командира могут отображаться изображения дневного и ночного прицела наводчика;

- установка новой полностью электрической аппаратуры управления пушкой ESW-Extel Systems в качестве замены прежней гидравлической системы. Эта новая полностью электрическая система не только более бесшумная, но также более легкая для обслуживания и потребляет меньше электрической энергии;

- усовершенствованная броневая защита по фронтальному сектору. Передняя  часть башни имеет особенную клинообразную форму. Это обеспечивает значительное повышение защиты от снарядов,  как кинетического действия, так и кумулятивных;

- внутренняя часть башни оснащена подбоем для защиты от осколков брони;

- фальшборта изготовлены из композитной брони;

- новые, устанавливаемые снаружи броневые плиты, могут сниматься и заменяться модулями брони с более высоким уровнем защиты;

- новая крышка люка водителя, которая сдвигается вправо;

- установка монитора водителя и тепловизионной камеры в кормовой части корпуса для обеспечения безопасного движения танка задним ходом. Камера имеет поле зрения 650 в горизонтальной и вертикальной плоскостях;

- гибридная навигационная система, основанная на волоконно-гироскопической технологии с коррекцией по GPS. Обеспечивает командиру танка возможность управлять машиной в любой боевой обстановке;

- процессор обработки данных лазерного дальномера модернизирован. До настоящего времени только второй (более дальний) отраженный сигнал измерения дальности принимался как действительный.

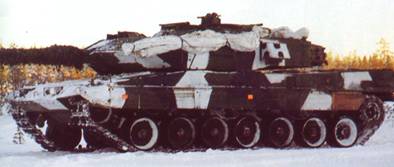

Шведский танк Stridswagn 122 (немецкое обозначение Леопард-2А5) и основные элементы системы управления огнем и системы управления боем (вверху – ОБТ Strw122 (Швеция), внизу – рабочее место командира)

Дополнительные усовершенствования, выполненные по требованиям СВ  Швеции, включают:

- усовершенствованную защиту передней и боковых частей шасси подобно передней и боковым частям башни, включая подбой брони;

- улучшенную защиту от воздействия поражающих элементов кассетных боеприпасов на крыше башни;

- модульную танковую систему командования и управления (TCCS), соединенную через шину данных с подсистемами танка и включающую навигационную систему и шведскую радиоаппаратуру нового поколения;


- безопасный для зрения лазерный дальномер, использующий эффект Романа на алюминиева-итриевом гранате с примесью неодима.

Панорамный перископ PERI-R 17   Место командира   Место наводчика

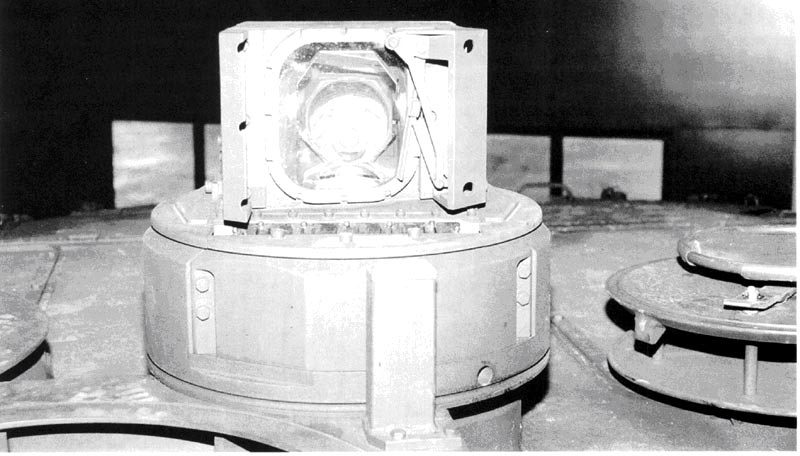

Панорамный перископ PERI-R 17 является прибором дневного и ночного видения (тепловизионный), устройством для наблюдения и прицеливания. Головная часть прибора защищена щитком (броневым колпаком) от осколков и оснащена стеклоочистителем для очистки загрязненного защитного стекла головки

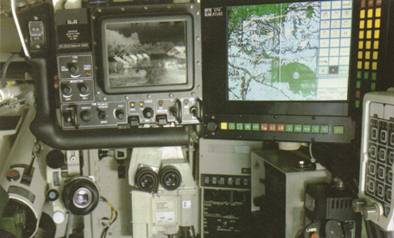

Место командира: в верхнем поле рисунка – окулярная часть прибора PERI, справа сверху два из шести призменных прибора наблюдения командира. Под ними слева направо: монитор для наблюдения с помощью тепловизионных устройств или видеокамеры заднего вида, прибор управления и индикации, прибор управления навигационной установкой, регистрирующий прибор командира.

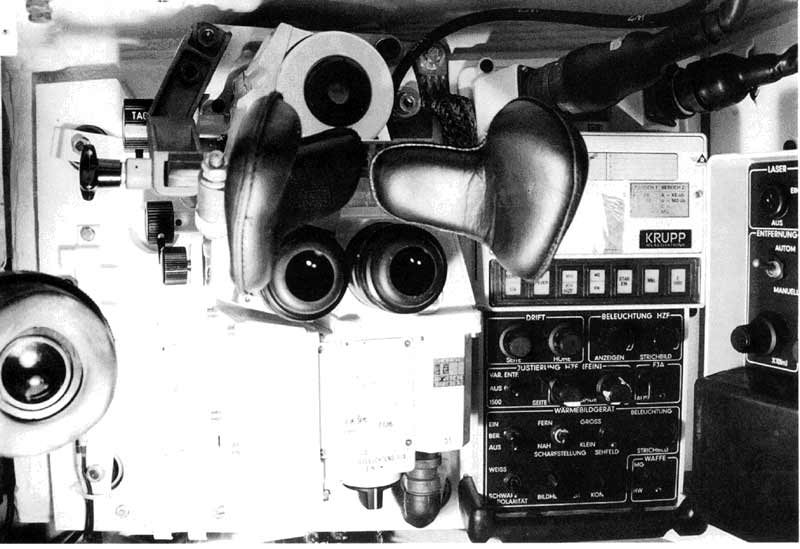

Место наводчика слева направо: окуляр оптического прицела FERO-Z 18, в середине – окулярная часть главного оптического прицела EMES 15 (бинокуляр), рядом с ним прибор управления огнем наводчика, совсем справа (только частично видно), вычислительное устройство управления. Ниже фрагмента изображения находятся: указатель положения башни, прибор управления главным оптическим прицелом EMES 15 и система управления приводом наведения наводчика (двойная ручка наводчика).

EMES 15    EMES 15

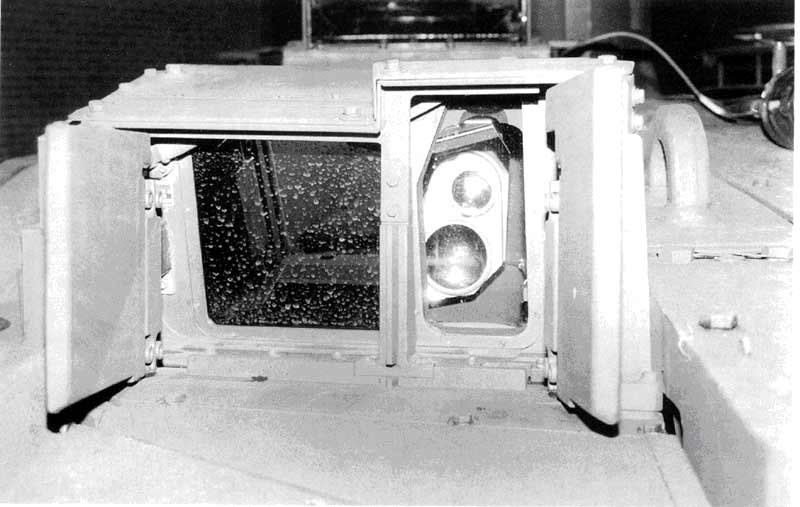

Оптический прицел EMES 15 является основным прицелом танка. Он служит для наблюдения, определения дальности и наведения бортового оружия. Тепловизионное устройство, установленное в

прицеле EMES 15, используется совместно с элементами окуляра и объектива (квадратное тепловизионное окошко).

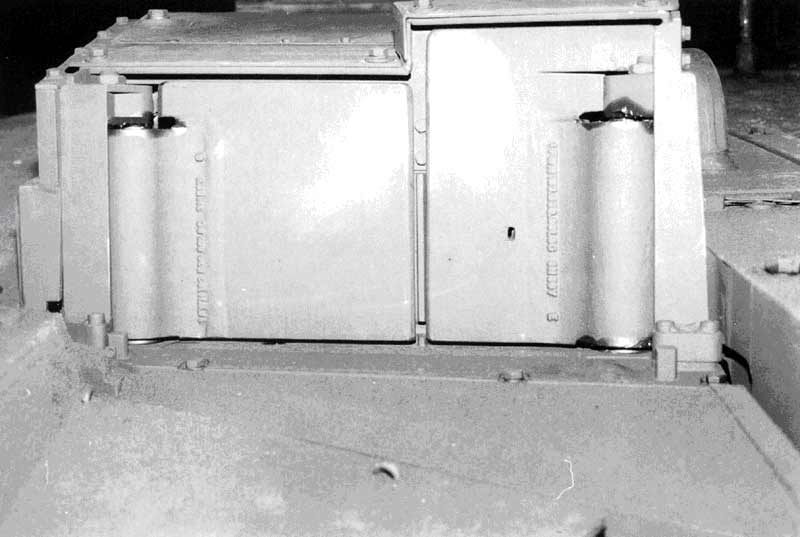

Справа - Броневая защита головной части главного оптического прицела EMES 15 с закрытыми защитными створками: левая (по ходу танка) створка перед окошком дневной ветви прибора имеет отверстие, которое при закрытых створках (например, при артиллерийском обстреле) позволяет наводчику вести наблюдение за целями

На люке водителя установлены два больших прибора наблюдения.   Леопард-2А5

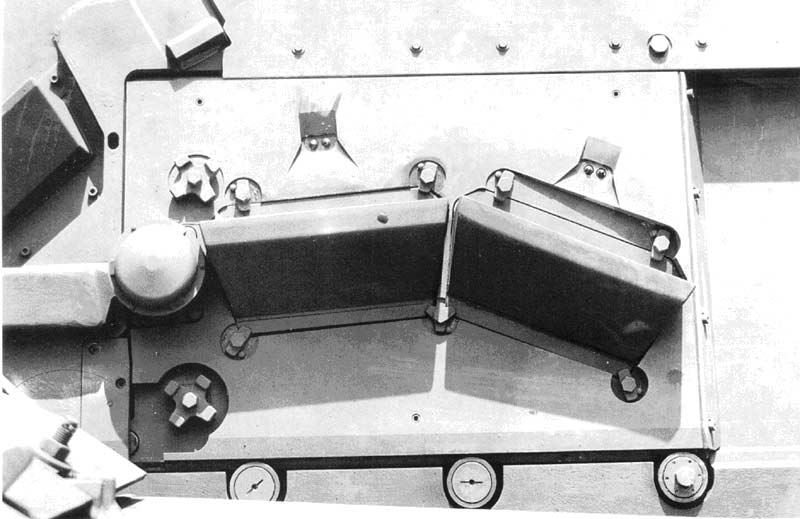

На люке водителя установлены два больших прибора наблюдения. Направленный прямо прибор при загрязнении может быть очищен с помощью находящейся рядом с ним слева очистительной установки.

Открытие или закрытие прямоугольного люка водителя происходит горизонтальным перемещением. Два призменных прибора наблюдения установлены на люке, третий - в передней части корпуса перемещен налево – вперед

Развитие сердечников от снаряда DM-13 до снаряда  DM-53

Развитие сердечников от снаряда DM-13 до снаряда  DM-53


Технические характеристики танка "Леопард-2А5"/Strv 122

Экипаж

4 человека

Высота по крышу башни

2,64 м

Высота по перископ командира

3,00 м

Высота линии огня

2,01 м

Масса

59,7 т                    62,0 т

Класс по грузоподъемности

MLC 70

Удельная мощность

18,4 кВт/т      17,7 кВт/т*

Удельное давление на грунт

8,9 Н/см2        9,4Н/см2*

Длина со стволом вперед

9,97 м

Длина со стволом назад

8,49 м                   8,77 м*

Ширина с фартуком гусеницы

3,74 м

Ширина без фартуков гусеницы

3,55 м

Клиренс

0,50 м

Опорная поверхность гусеницы

4,95 м

Ширина трака

0,635 м

Параметры эффективности



Максимальная скорость

72 км/ч

Максимальная скорость при движении задним ходом

31 км/ч

Запас хода по шоссе

500 км

Запас топлива

1200 л

Способность преодолевать подъем

60%

Крен

30%

Высота преодолеваемой вертикальной стенки

1,10 м

Ширина преодолеваемого рва

3,00 м

Глубина преодолеваемой водной преграды вброд без подготовки

1,00 м

Глубина преодолеваемой водной преграды по глубокому броду с подготовкой

2,35 м

Движение под водой

4,00 м



Michael Scheibert Leopard 2A5 Euro-Leopard 2 Waffen-Arsenal Special Band 17.
