ОБТ "Леопард-2А6"

В марте 2001 г. фирма Krauss-Maffei Wegmann передала германским сухопутным войскам первый модернизированный основной боевой танк "Леопард-2А6", вооруженный новой 120-мм гладкоствольной пушкой L55 фирмы Rheimetall.

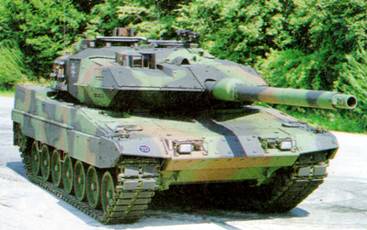

ОБТ Леопард-2А6

Внешний вид ОБТ Леопард-2А6

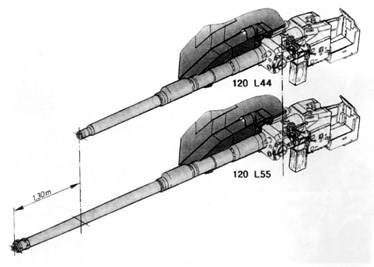

L55 фирмы Rheimetall

L55 фирмы Rheimetall

Установка 120-мм гладкоствольной танковой пушки L55 фирмы Rheimetall при использовании новейших 120-мм бронебойных оперенных снарядов с отделяющимися ведущими частями (APFSDS-T) DM53 фирмы Rheimetall, в которых используется сердечник не из обедненного урана, обеспечивает танку "Леопард-2А6" дополнительную дальность боевого применения 1600 м и значительно лучшие характеристики бронепробиваемости

Ствол 120-мм пушки L55 на 1,30 м длиннее штатного ствола, что ведет к увеличению начальной скорости снаряда, особенно при использовании последних типов боеприпасов APFSDS-T, которые имеют больше метательного взрывчатого вещества и более тяжелые снаряды.

Геометрия каморы и пределы давления определяются в четырехстороннем документе контроля взаимодействия (ICD) для 120-мм систем основного вооружения танков.

В соответствии с технической документацией 120-мм пушка L55 имеет геометрию каморы, соответствующую современному стволу и пределам давления. Это значит, что с новым 120-мм стволом L55 можно стрелять всеми современными 120-мм снарядами.

БПС ДМ 53

БПС ДМ 53

Чтобы свести к минимуму объем конструктивных изменений, способы сопряжения 120-мм ствола пушки L55 с казенной частью и люлькой не изменены.

По сообщению фирмы Rheinmetall, возможны два дополнительных усовершенствования 120-мм ствола L55. Во-первых, казенная часть может быть изготовлена из такой же стали, как и ствол, что позволит поднять давления пушки на 500 бар по сравнению с современным оружием. Во-вторых, конструкция 120-мм ствола  пушки L55 допускает более высокую нагрузку давления по большей длине ствола. Таким образом, новый ствол подготовлен для более высокой  внутренней баллистики, которая, как ожидают, покажет свои преимущества с перспективными боеприпасами. 120-мм пушка L55 является стандартной для новых серийных машин "Леопард-2А6", поставленных для Греции и Испании.

Фирма Rheimetall разрабатывает новый модульный осколочно-фугасный трассирующий (НЕ-Т) боеприпас, который будет обеспечивать возможность обстреливать цели на дальности до 5000 м с большей точностью и большей эффективностью поражения цели, чем современный снаряд НЕАТ-МР-Т (многоцелевой кумулятивный противотанковый снаряд с трассером).

Фирма Rheimetall поставляет фирме Krauss-Maffei Wegmann полный комплект для 120-мм гладкоствольной пушки L55. В этот комплект входит:  120-мм ствол с системой совмещения оси орудия с оптической осью прицела; люлька, затвор и ограждение затвора; теплоизолирующей кожух для ствола.  Тормоза отката и опоры цапфы усилены. Масса современного 120-мм ствола L44 составляет 1190 кг, а нового 120-мм ствола L55 – 1347 кг.

Модернизация ЭВМ системы управления огнем включает установку дополнительной  панели блока обработки баллистических данных; модификацию диагностической аппаратуры; новую панель для электронной аппаратуры системы стабилизации.

Усовершенствованны также сетка прицела наводчика FERO Z18,  датчик ускорения, привод подъема пушки и аппаратура управления.

Полные потенциальные возможности основного боевого танка "Леопард-2А6" достигается использованием боеприпаса APFSDS-T DM53 5-го поколения. Этот снаряд состоит на вооружении в Германии, Швейцарии и Нидерландах. Последним снарядом, поступившим в производство для германских сухопутных войск является снаряд DM-63.

Фирма Rheinmetall для замены имеющегося прицела PERI R17A1 разработала модульную стабилизированную оптико-электронную систему прицеливания SEOSS, которую рекомендует использовать в качестве основного панорамного прибора наблюдения командира. В систему входят: тепловизор Saphir третьего поколения, дневная камера на приборах с зарядовой связью (CCD), камера для передачи изображения крупным планом и лазерный дальномер. Она может также содержать оборудование для лазерного целеуказания, предназначенное для обстрела танков или вертолетов на дальностях до 6 км с помощью 120-мм противотанковой ракеты с лазерной головкой самонаведения (LAHAT), запускаемой из пушки.

Система SEOSS имеет возможность вертикальной наводки от -150 до +450, которая дополнительно может быть увеличена до 700. Она может быть соединена с прицелом наводчика для автоматического обстрела цели.

Эта система может также служить в качестве средства идентификации целей, обнаруженных в круговом секторе (3600) системой понимания обстановки AZEV (автоматическое обнаружение и сопровождение цели), которую фирма Rheinmetall также предлагает устанавливать для ведения боевых действий на урбанизированной местности. Система AZEV основана на двух или четырех ПЗС камерах с высокой разрешающей способностью (дополнительно на модулях тепловизионной камеры) со 1800 полем зрения каждый.

Она имеет возможность записи для разбора выполнения задачи или проверки поломки и входящую в состав возможность обнаружения движения для наведения прицелов бортового оружия при сохранении в то же время управления человеком-оператором системы. Использование тепловизора Saphir в системе SEOSS обеспечивает возможности унификации с прицелом наводчика.

Системы прицеливания могут также использоваться для составления срочных донесений о деятельности противника для системы управления боем (BMS), которую фирма Rheinmetall предлагает в качестве модернизации танка "Леопард-2А4". В прошлом фирма Rheinmetall уже поставила первые варианты программного обеспечения системы BMS Швеции (TCCS), Испании (Lince) и Германии (FaKoM), а ее современное программное обеспечение соответствут информационному стандарту обмена информацией по командованию и управлению (C2IEDM)   НАТО и составляет основу установленных на танках систем, принятых Грецией (Iniochos) и Швейцарией (VIINACCS).

Комплект системы управления боем, разработанный для установки на боевых машинах, включает тактический терминал с сенсорным экраном, устройство передачи данных, ЭВМ, гибридную навигационную систему и дополнительный дисплей для водителя. Его совместимость с системами управления боем других государств была доказана на полигоне НАТО в Лиллехаммере во время демонстраций взаимодействия войск  коалиции  в 2005 и 2006 гг, во время которых данные по управлению огнем и тактические данные успешно передавались совместимым с C2IEDM системам управления боем других участников.

Германские сухопутные войска планируют сохранить 350 танков "Леопард-2А5"/"Леопард-2А6" (125 танков А5 и 225 танков А6, включая 70 танков в варианте "Леопард-2А6 М", защищенном от мин) на вооружении до 2030 года). Будут также сделаны запасы из 50 башен танка "Леопард-2А4".

Планируется, что они будут модернизированы для боевых действий на урбанизированной местности (МОИТ) и, при необходимости, устанавливаться на шасси танков "Леопард-2А5/6".

ТАКТИКО-ТЕКХНИЧЕСКИЕ ХАРАКРЕРИСТИТКИ

"Леопард-2"

"Леопард-2А5 / 2А6"

Год принятия на вооружение

1979

1996/2000

Боевая масса, т

55,2

59,7/59,9 *

Экипаж, чел.

4

Длина с пушкой вперед / по корпусу / ширина по гусеницам (экранам) / высота по крыше башни, мм

9668 /7722 3420 (3700) /2480

9970 (10970) / 7722 3420 (3740) /2640

Клиренс, мм

537-впереди, 487-сзади

500

Пушка: марка, / калибр, мм / тип  / длина ствола, клб.

120 / RhL44  гладкоствольная  44

120 / RhL44 (L55)  гладкоствольная /44 (55)

Углы вертикальной наводки, град.

-9…+20

Тип заряжания

Ручное

Боекомплект, выстр.

42

Спаренный пулемет, калибр, мм

7,62

Зенитные пулеметы, количество - калибр, мм

1-7,62,

Количество патронов, шт.:   7,62-мм / 12,7-мм

4750

Дымовой гранатомет, шт.

16 (2х8)

Информационно-управляющая система

Нет

Нет/Есть

Интеграция с внешней системой управления боем

Нет

Нет/Есть

Система управления огнем, состав

Приборы наблюдения и прицеливания, СТВ, ЛД, ЭБВ, тепловизор, стабилизация поля зрения (верт. и гориз.)

Приборы наблюдения и прицеливания, СТВ, ЛД   (на СО), ЭБВ, тепловизор, стабилизация поля зрения (верт. и гориз.)

Радиостанция

SEM-90

SEM-90/…

Тип лобовой брони корпуса и башни

Многослойная

Многослойная с керамикой и ДЗ

Наличие ФВУ

Есть

Средства маскировки и РЭБ

Деф. окраска, дым. гранат. ручн. упр.

Деф. окраска, дым. гранат. авт. упр.

Двигатель мощность стендовая, л.с. / тип

1500 / МВ873Ка501 (4-х тактный дизель жидк. охлаждения)

1500 / МВ873Ка501 (4-х тактный дизель жидк. охлаждения)

Трансмиссия, тип, марка

ГМТ, HSWL-354/3

Ходовая часть

Торсионная с РМШ

Удельная мощность, л.с./т

27,2

25,1/25,0

Максимальная скорость по шоссе, км/ч

72

72/70

Емкость топливных баков, л

1200

1200

Запас хода по шоссе, км

550

500/около 400

Среднее удельное давление на грунт, кгс/кв.см

0,83

0,90

Динамический ход подвески, мм

350

350
