БМП "Бредли" M2, М2А2, М2А3

Машина была разработана специально для того, чтобы обеспечить армию США БМП в дополнение к БТР М113. Прототип ХМ2 построен корпорацией FMC (в настоящее время — United Defence LP) в 1978 г ., по результатам испытаний в 1980 г . получил обозначение М2, а первые серийные БМП Bradley построены в 1981 г . БРМ МЗ — нет амбразур, ее экипаж состоит из 5 человек, она оснащена дополнительной броней. М7 Bradley FIST- машина огневой поддержки. М6Bradley Linebacker вместо ПУ ПТУР TОW несет ПУ на 4 ЗУР Stinger. Санитарная машина — на модифицированном шасси Bradley, нет башни. Машина РС3О — на шасси Bradley с новой кабиной. ХМ5 — машина РЭБ на том же шасси. М4 — КШМ на том же шасси. Армия заявила, что она ожидает сохранить машины «Брэдли» на вооружении до 2050 г .

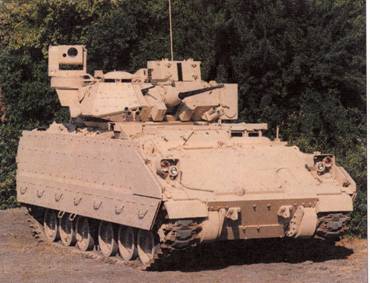

БМП "Бредли"

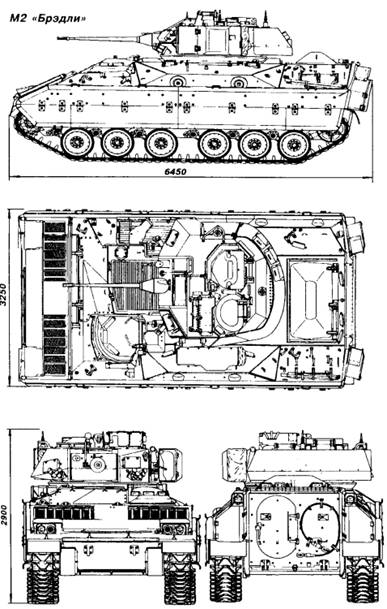

Проекции М2 "Бредли"

Схема компоновки БМП М2 «Bradley» выполнена с расположением МТО впереди справа. Слева от него – место механика-водителя с регулируемым сиденьем и люком в крыше. Откидывающаяся назад крышка люка на марше фиксируется в открытом положении, но может быстро закрываться с помощью продольной рукоятки. В средней части корпуса находится двухместная башня, несколько смещенная к правому борту. В ней слева от орудия располагается наводчик, справа – командир. Для обоих предусмотрены люки с откидывающимися назад крышками. Крышка люка командира крепится на особой рамке и может приподниматься вверх для обеспечения ему кругового обзора. Башня имеет подвесной полик, а боевое отделение отгорожено от десантного перегородкой с проходом. Схема размещения десанта из шести человек необычна: два стрелка в средней части у левого борта (позади механика-водителя), двое – в задней части у правого борта и двое – у кормовой аппарели.

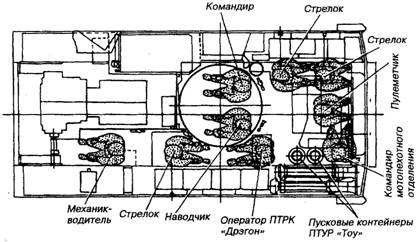

Схема размещения экипажа в БМП М2 "Брэдли"

Соответственно размещены и стрелковые установки в бортах и корме корпуса. Десантники располагаются на индивидуальных амортизированных регулируемых по высоте и положению сиденьях с откидными спинками. Быструю посадку и высадку пехотинцев обеспечивает откидная аппарель, при этом задние сиденья откидываются вверх к центральной стойке. В обычных условиях доступ в десантное отделение – через выполненную слева в аппарели дверь. В крыше десантного отделения выполнен люк с откидывающейся назад крышкой пирамидальной формы.

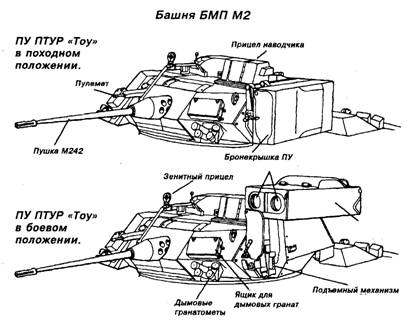

Размещение комплекса вооружения в башне БМП М2 "Бредли"

В башне установлен комплекс вооружения, состоящий из автоматической пушки, пулемета и пусковой установки ПТРК «TOW». 25-мм пушка М242 «Бушмастер» разработки фирмы «Хьюз Хеликоптер» и «МакДоннел Дуглас» (проект «Chain Gun») имеет внешний цепной привод автоматики и двухленточное питание, допускающее быстрый переход с одного типа выстрелов на другой.

Электродвигатель мощностью 1,5 л .с. приводит в движение роликовую цепь, связанную с затворной рамой, с затвором и механизмом питания. Возможны три режима огня – одиночными выстрелами и очередями с темпом стрельбы 100 или 200 выстр/мин, максимальная скорострельность – 500 выстр/мин. Боекомплект составляют 900 унитарных выстрелов, из которых 300 (обычно 225 с осколочно-фугасными и 75 с бронебойными снарядами)

Бронебойный подкалиберный трассирующий снаряд с отделяемым поддоном выстрела М791 при массе 137 г имеет начальную скорость 1335 м/с и на дистанции 1000 м пробивает гомогенную броню толщиной до 66 мм , а на дальности до 2500 м способен поразить бортовую броню БМП-1. Время полета на 1000 м – около 0,8 с. Позднее был принят выстрел М919 с большей бронепробиваемостью снаряда. Осколочно-фугасный трассирующий снаряд выстрела М792 имеет менее настильную траекторию, время полета на дальность 1000 м – около 1,2 с. Для обучения используется выстрел М793 с практическим снарядом. Могут также применяться 25-мм выстрелы швейцарской фирмы «Эрликон».

На стволе пушки укреплен щелевой дульный тормоз реактивного действия. Угол склонения орудия до 10°, возвышения – до +60°, то есть возможна стрельба по воздушным целям. Прицельная дальность стрельбы до 1800...2000 м. Маска пушки утоплена внутрь башни.

В единой маске с пушкой справа и чуть выше ее установлен 7,62-мм спаренный пулемет М240С (модернизированный вариант бельгийского единого пулемета MAG-58). Его боекомплект включает 2340 патронов, из них 800 снаряжены в ленты, уложенные в магазинной коробке башни. Во время стрельбы из пушки и пулемета стреляные гильзы удаляются за пределы машины. Орудийно-пулеметная установка снабжена системой стабилизации в двух плоскостях с электрогидравлическим механизмом поворота башни и электрическим приводом вертикального наведения.

Пусковая установка ПТУР «TOW» размещена в бронированномконтейнере, в котором смонтированы две пусковые трубы. ПУ шарнирно укреплена на левом борту башни, в походном положении прижата к борту и прикрыта с переднего торца щитком, в боевом - поднимается электроприводом в горизонтальное положение на уровень прицела. По азимуту ПУ вращается с башней, по вертикали поворачивается специальным механизмом от -20° до +30°. Поскольку во время полета ПТУР оператор должен удерживать прицельную марку на цели, пуск можно производить только с места. Перезаряжание ПУ осуществляется вручную через верхний люк десантного отделения. Собственно – это главное назначение люка, поэтому его крышка откидывается назад. Так как ПУ при этом поднята на максимальный угол, крышка люка может открываться неполностью. Возимый боекомплект состоит из двух ПТУР, находящихся в ПУ, и пяти – размещенных в десантном отделении у левого борта сзади.

ПТУР BGM-71 «TOW» фирмы «Хьюз Эйркрафт» имеет пороховые стартовый и маршевый двигатели. Калибр кумулятивной БЧ – 127 мм , бронепробиваемость 500...600 мм, скорость полета – 200 м/с, время полета на 3000 м – около 20 с, минимальная дальность стрельбы – 65 м . Наведение – полуавтоматическое, с передачей команд по двужильному кабелю. ПТУР BGM-71С имеет выдвижной телескопический штырь, увеличенную до 300 м/с скорость и до 3750 м дальность полета.

СУО БМП включает комбинированный прицел наводчика типа «день-ночь» с 4-и 12-кратным увеличением и оптической связью с аналогичным прибором командира. Наводчик и командир управляют вооружением с помощью рукояток типа «джойстик» с кнопками спускового механизма. При выходе из строя электропривода предусмотрено ручное управление вооружением командиром. Для стрельбы по воздушным целям (прежде всего – вертолетам) служит внешний кольцевой зенитный прицел. Его сетка нанесена на прозрачной пластине, за которой расположена стойка с мушкой.

Еще одна особенность М2 «Bradley» – стрелковые установки десанта. В то время как на большинстве БМП они предназначены для штатного оружия пехотинцев, на «Bradley» в шаровых установках укреплены несъемные 5,56-мм автоматы М231 FPW, созданные на основе штатной штурмовой винтовки М16А1. От базовой винтовки их отличают укороченный тяжелый ствол, измененная конструкция затвора, верхняя рукоятка перезаряжания, отсутствие цевья, выдвижной приклад, гильзоулавливатель. Боекомплект автоматов – 4200 патронов. Для прицеливания служат призменные смотровые блоки, установленные над местом каждого десантника. Тяжелый ствол М231 позволяет вести огонь длинными очередями с темпом до 1100...1200 выстр/мин, что повышает вероятность попадания по точечным целям на дальностях до 250 м . Несъемные автоматы постоянно готовы к открытию огня, не нарушают герметизации корпуса, позволяют избавиться от проблем с замками и заслонками, несколько ускоряют спешивание десанта. Для лучшей обитаемости М231 снабжены системой отвода пороховых газов.

Штатное вооружение десанта составляют 9 винтовок М16А1 (боекомплект – 2160 патронов), 7,62-мм единый пулемет М60 (2200 патронов), три РПГ одноразового применения М72А2. Это оружие крепится на внутренних стенках десантного отделения в специальных захватах. После принятия на вооружение 5,56-мм ручного пулемета М249  в составе отделения два стрелка были заменены пулеметчиками, остальные вооружены М16А2. Дабы не запутать солдат в боевой обстановке, на коробках с патронами крупно выведен калибр. Если в состав отделения входит оператор переносного ПТРК «Dragon», то три его ПТУР укладываются в машине.

Корпус и башня сварены из листов катаной брони из алюминиевого сплава с содержанием марганца, хрома, магния и цинка – решение, традиционное для FMC. По сравнению со стальной броней алюминиевые сплавы позволяют при равной или чуть большей защите снизить вес на 10...15%, а за счет увеличения толщины листов – повысить жесткость корпуса.

Впереди и по бортам выполнено разнесенное комбинированное бронирование «сталь–алюминий» с заполнением пространства между листами полиуретановой пеной. Такая конструкция эффективна против высокоскоростных снарядов малокалиберных пушек. Кроме того, она усиливает защиту от радиоактивного излучения. Днище усилено стальным листом для защиты от мин. Дополнительную защиту верхней лобовой части корпуса обеспечивает откидной волноотбойный щит. Бортовые бронеэкраны прикрывают ходовую часть до опорных катков. Нижняя часть экранов откидывается вверх на петлях для обслуживания ходовой части. Внизу на экранах укреплены скобы-ступени. По мнению разработчиков, бронирование М2 «Bradley» обеспечивало на 90...95% защиту от обстрела, которому может подвергнуться БМП в бою. При этом учитывалось стрелковое оружие и вооружение легких бронемашин потенциального противника на тот момент – в частности, бортовая броня защищала «Bradley» от пуль 14,5-мм советского пулемета КПВТ. На передних углах башни установлены четырехствольные дымовые гранатометы, боекомплект которых размещен в коробках на лобовых листах. Для постановки дымовой завесы может использоваться впрыск дизельного топлива в систему выхлопа двигателя.

В МТО установлен дизельный четырехтактный двигатель VTA-903T «Камминз» мощностью 500 л .с. Общая емкость топливных баков – 662 л . Впереди двигателя в едином блоке с ним смонтирована гидромеханическая трансмиссия НМРТ-500-3, обеспечивающая три фиксированные передачи вперед и одну назад. Гидростатическая передача используется здесь как в дополнительном, так и в основном потоке мощности, что обеспечивает бесступенчатое автоматическое изменение тягового усилия и радиуса поворота на каждой передаче в зависимости от положения педали подачи топлива и изменения сопротивления движению.

В механическую часть трансмиссии входят пять планетарных рядов, три фрикционные муфты (одна из них разъединяет двигатель и трансмиссию при пуске в холодную погоду), пять тормозов, включая два остановочных. Бортовые редукторы с цилиндрическими зубчатыми передачами смонтированы в приливах нижнего лобового листа, подвод мощности к редукторам осуществляется с помощью гидрообъемной передачи. Автоматическое переключение передач производится электромеханогидравлической системой. Механизм поворота – дифференциального типа. Механик-водитель использует U-образный штурвал, педали с усилителями, а также ряд рычагов и переключателей, расположенных вблизи штурвала. МТО отделено от места механика-водителя перегородкой, доступ сюда обеспечивает большой люк в верхнем лобовом листе корпуса с откидывающейся назад крышкой, под которой расположено большинство разъемных соединений. При обслуживании двигателя и трансмиссии откинутый вперед волноотбойный щит используется в качестве платформы.

Ходовая часть включает по шесть опорных катков и три поддерживающих ролика на каждый борт. Обрезиненные спаренные опорные катки диаметром 609 мм имеют алюминиевые диски и индивидуальную двухвальную торсионную подвеску с торсионами в упругих трубах. Опорные катки установлены двумя группами по три, смещенными к носуи корме машины. На первом, втором, третьем и шестом катках установлены гидравлические амортизаторы. Поддерживающие ролики также обрезинены, передний и задний – одинарные, средний – спаренный. Ведущее колесо – переднего расположения. Металлическая мелкозвенчатая гусеница цевочного зацепления с одним гребнем имеет резинометаллические шарниры, внутреннюю обрезиненную беговую дорожку и съемные резиновые подушки для движения по шоссе. Механизм натяжения гусениц – гидравлический. Передняя и задняя ветви гусениц прикрыты крыльями.

Сравнительно высокая – 21,3 л . с./т – удельная мощность, небольшое удельное давление – 0,52 кг/кв.см и большой ход опорных катков обеспечивают БМП высокую проходимость и хорошие динамические качества. Скорость движения по шоссе и местности, а также запас хода – 480 км – делают возможным ее тесное взаимодействие с танками М1 «Абрамс». Машина способна преодолевать водные преграды вплавь со скоростью до 7,2 км/ч за счет перематывания гусениц (от водометных движителей в процессе разработки отказались). Однако водоизмещения корпуса достаточно только для движения по ровной воде. При волнении необходимо повышение запаса плавучести БМП, для чего используется разворачиваемый на корпусе брезентовый кожух. Волноотбойный щит в этом случае обеспечивает жесткость конструкции. Свернутый кожух укладывается по периметру корпуса.

Внешнюю связь линейной БМП обеспечивает радиостанция AN/GRC-160, а машин командиров взводов – две такие радиостанции, командиров рот – одна AN/GRC-160 и одна AN/GRC-46. При действиях в пешем порядке для связи внутри взвода используются портативные УКВ-радиостанции AN/PRG-68. Шарнирные антенные вводы расположены на крыше башни сзади и на ее правом борту. Связь внутри БМП между членами экипажа и командиром десанта – через ТПУ.

Обзор механику-водителю обеспечивают четыре призменных блока по краю крышки его люка, передний блок может заменяться прибором ночного видения AN/WS-2. Обзор с правой стороны практически полностью перекрыт крышей МТО. На марше с открытым люком механик-водитель пользуется прозрачным щитком. Командир имеет семь блоков по периметру своего люка, наводчик – три. На верхнем лобовом листе корпуса впереди у бортов крепятся пары «фара-сигнальный фонарь», прикрытые сверху выштамповками в волноотбойном щите.

Еще две пары смонтированы в кожухах на кормовом листе над ящиками ЗИП. Бортовая электросеть машины имеет напряжение 24 В.

Машина оборудована автоматическим ППО, для действий на зараженной местности снабжена фильтровентиляционной установкой, обслуживающей только места экипажа; индивидуальными средствами защиты. Обеспечение коллективной защиты десанта было признано нецелесообразным, поскольку при спешивании происходит разгерметизация десантного отделения. На бортах и корме башни установлены корзины для ЗИП и дополнительного боекомплекта к пулемету.

В конструкции «Bradley» прослеживается стремление максимально удовлетворить ряд противоречивых требований – универсальное вооружение и хорошая защищенность при высокой подвижности, плавучесть и аэротранспортабельность. В результате ряда принятых компромиссов БМП соответствует этим требованиям, но фактически на пределе. Масса серийных машин превысила первоначальные 18,2 т на 2,1. Перевозиться они могут только тяжелыми транспортными самолетами С-5 «Гэлэкси» и С-141 «Старлифтер». Стоимость серийной «Bradley» оказалась в 10 раз выше М113А1.

Модернизация

Боевая машина "Брэдли" модернизировалась несколько раз с тех пор, как она поступила на вооружение в 1980-е годы. Сразу же после операции "Буря в пустыне" сухопутные войска США ввели ряд небольших модернизаций для создания боевой машины "Брэдли" А2. Боевая машина "Брэдли" А3 (BFVS-A3) является последней модернизацией, в ходе которой повышена огневая мощь, мобильность, живучесть и способность к длительным действиям, командная управляемость за счет установки элементов "Системы управления боем войск XXI века на уровне бригады и ниже" (FBCB2).

Установлена система оперативного управления машиной (VCO) включающая интегрированные рабочие места для командира машины, наводчика и водителя и предназначена для освобождения членов экипажа от части функций. Систему VCO обеспечивают следующие приборы:

- командирский дисплей данных тактической обстановки (CTD), цветной дисплей с плоским экраном, работающий в сочетании с независимым прибором командира (CIV). Он обеспечивает отображение данных  тактической обстановки командиру машины "Брэдли" и дает ему возможность передавать и получать оперативную информацию.

- пульт управления бинокулярным индикатором и прицелом наводчика обеспечивает наводчику работу дневного и (или) ночного прицела, а также возможность выбора оружия и боеприпасов.

- в кормовом десантном отделении дисплей командира отделения обеспечивает ему возможность получать выборочную информацию, передаваемую с прибора CIV и с дисплея CTD или с усовершенствованной системы обнаружения "Брэдли" (IBAS), когда он находится в машине.

- башенный блок обработки информации (TPU) обеспечивает интерфейс комплексной системы командования, управления и связи (IC3) с машиной, управление связью для передачи данных и информацией, управление электроэнергией, системную диагностику, определение местонахождения/навигацию (POS/NАV), интеграцию данных датчиков системы управления огнем, управление вооружением, автоматическое сопровождение цели, автоматическое определение разности настоящего и упрежденного углов места и угла упреждения с помощью шины данных 1553. Блок TRU управляет также состоянием и режимами систем и (или) подсистем и сопряжением между элементами системы IC3;

- с помощью системы диагностики и обслуживания машины (VDMS) система встроенной диагностики (BIT) обеспечивает контрольные перечни определения неисправностей и профилактических технических осмотров и обслуживаний (PMCS) для ускорения осмотров и определения проблем технического обслуживания.

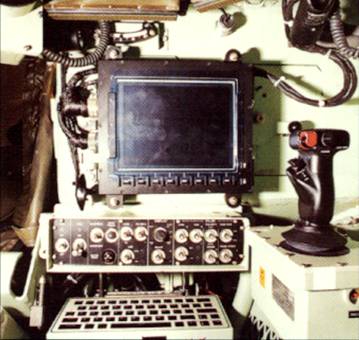

Рабочее место командира  БМП  М2А3 "Брэдли".

(На переднем плане монитор тепловизионной системы II поколения и рукоятка системы управления огнем.

В нижней части рисунка – панель управления командира и клавиатура ввода исходных данных для стрельбы, связи. Тактический дисплей командира не показан.) Система IBAS с интегрированной усовершенствованной ИК системой переднего обзора (FLIR) увеличит дальность эффективного обнаружения цели. Система управления огнем и наведения ракет предназначена для обеспечения наводчику машины BFVS-A3 возможности обстреливать цели из 25-мм пушки, 7,62-мм спаренного пулемета и противотанкового ракетного комплекса "ТОУ".

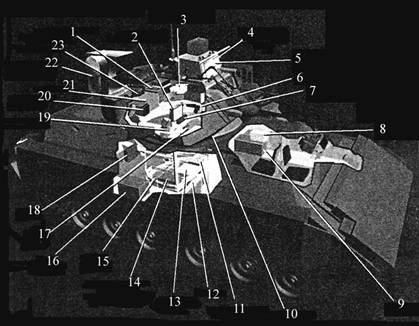

Компоненты машины "Брэдли" А3:

1  –  электронный  блок  независимого  прибора   командира; 2  –  командирский  дисплей данных тактической обстановки; 3 – дистанционный бинокулярный дисплей; 4 – безопасный для зрения лазерный дальномер (ELRE); 5 – усовершенствованная система обнаружения "Брэдли" (IBAS); 6 – микротелефон наводчика; 7 – пульт управления прицелом; 8 – блок инерциальной   навигации;   9 –   аккумуляторные  батареи; 10 – система привода башни; 11 – система управления полетом ракеты;  12  –  вращающееся  контактное  устройство; 13 – электронный блок индикатора навигационно-тактической обстановки системы IBAS; 14 – блок процессора башни (TPU), интерфейс радиостанции; 15 – модуль управления энергией; 16 – блок процессора корпуса; 17 – пульт управления системой; 8 – дисплей   для   отделения;  19   –   микротелефон    командира; 20 –  блок памяти; 21 – радиостанция SINCGARS; 22 – независимый прибор командира (CIV); 23 – антенна глобальной системы определения местонахождения.

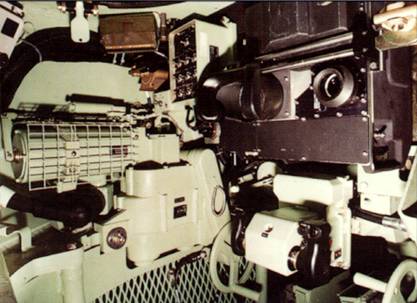

Рабочее место наводчика БМП М2А3 "Брэдли"

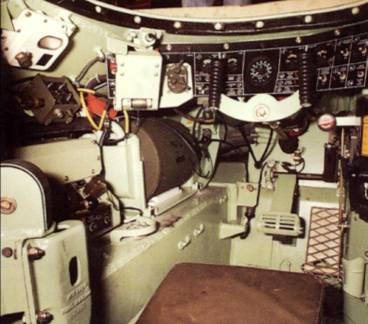

Рабочее место водителя БМП М2А3 "Брэдли".

Американская армия составила долгосрочные планы расширения возможностей четырех вариантов Bradley, включающих командирскую машину, боевую машину пехоты, разведывательную и инженерную машины.

В 2006 году фирма BAE Systems представила демонстрационный образец, созданный на основе боевой машины пехоты Bradley M2. На ней установили башню  с дистанционным управлением  и увеличенной огневой мощью с 30-мм  пушкой Mk 44 Bushmaster II, что позволило за счет исключения части оборудования из корпуса машины  увеличить экипаж с  семи до девяти человек. В 2007 году создан второй демонстрационный образец (BTD2) Bradley, основанный на разведывательном варианте Bradley M3. Шасси машины оставлено неизменным, за исключением применения двухгребневых траков и дизельного двигателя Cummins VTA-903T в версии мощностью 600 л .с. (который может быть форсирован до 850 л .с.).

В новом демонстрационном варианте установлено три дополнительных разведывательных средства. Основное – установленная на мачте комбинированная электронно-оптическая и ИК система обнаружения, которая убирается под броню в задней части корпуса машины. В ее основу положена система FLIR Systems Star SAFIRE LV, которая объединяет до шести датчиков, включая лазерный излучатель мощностью 200 мВт, низкоуровневую камеру с изменяемым масштабом изображения, тепловизионную камеру, телевизионную камеру с длиннофокусным объективом, камеру с электронно-оптическим усилителем изображения и лазерным дальномером.

Мачта поднимает блок датчиков на высоту 5 м от земли. Дальность обнаружения пехоты составляет 10.8 км , опознавания – 4,2 км   и идентификация – 2,2 км . Дальность обнаружения танков составляет 20,6 км , опознавания – 11,4 км и идентификации – 6,5 км . Для обнаружения целей, находящихся вне зоны прямой видимости на дальностях до 10 км , расчет может использовать БЛА Aerovironment Raven с дистанционным управлением.

Система понимания тактической обстановки для ближнего боя (C2SAS) включает два ИК прибора с широким полем зрения и дневные ТВ камеры, установленные на крыше корпуса машины в его передней и задней части, что позволяет расчету вести наблюдение, обнаруживать и идентифицировать цели, находящиеся в радиусе 200 м .

Сигналы от наружных датчиков C2SAS передаются через систему видеораспределения, которая обеспечивает независимый выбор источников изображения для трех автоматизированных рабочих мест (командира, наводчика и водителя).

Среди других бортовых источников изображения - интегрированная система IBAS (улучшенная подсистема Bradley Acquisition), которая связана с ракетной системой TOW  и независимым прибором наблюдения командира (CIV).

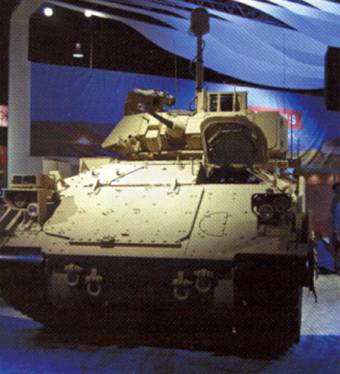

Демонстрационный образец технологий BTD2 фирмы BAE Systems Bradley.
