БОЕВАЯ МАШИНА ПЕХОТЫ «Пизарро»/ «Улан»

Боевая машина пехоты "Пизарро" – совместная разработка фирм Steyr Daimler Puch Spezialfahrzeuge AG (Вена) и Santa Barbara Blindatio (Мадрид). Отправной точкой стал проект "БМП 90" 1986 года фирмы Steyr. В 1988 году для получения средств на реализацию проекта фирма решилась на объединение с испанской фирмой Santa Barbara Blindatio.

Машина соответствует традиционной конструкции боевых машин пехоты: переднеприводной двигатель, слева – место водителя, в центре – большая двухместная башня, установленная на корпусе машины, боевое отделение предназначено для 8 пехотинцев, располагающихся в корпусе машины, на корме находятся большие створчатые двери для посадки и высадки мотопехотинцев.

Боевая машина пехоты "Пизарро" являет собой пример современных технологий разработки БМП. Необходимая огневая мощь машины достигается благодаря стабилизированной в двух плоскостях 30-мм пушке ("Маузер", тип F) и 7,62-мм пулемету. Башня, рассчитанная на двух человек, оснащена современной системой управления огнем МК10 фирмы Indra, цифровым вычислителем, тепловизором и лазерным дальномером.


123 машины первой партии оснащены ТВП первого поколения SVT-02. На последующих машинах установлен ТВП VC2 второго поколения на основе детектора 240 x 4. Поле зрения в широком режиме составляет 12.3° x 7.7° и в узком 4.1° x 2.6°.

Башня и орудие управляются посредством электрических приводов. При весе в 25,2 т машина обладает следующим уровнем защиты: от 7,62-мм бронебойных пуль; 14,5-мм пуль при обстреле с фронта в пределах  ±30о; мероприятия по противоминной защите в области днища; фильтровентиляционная установка по защите от оружия массового поражения. Торсионная ходовая часть с гидравлическими вращающимися амортизаторами состоит из семи опорных катков. На кормовой части расположены два наружных бака. Сзади слева на корпусе  машины находится башенка с восьмью перископами для командира отделения.

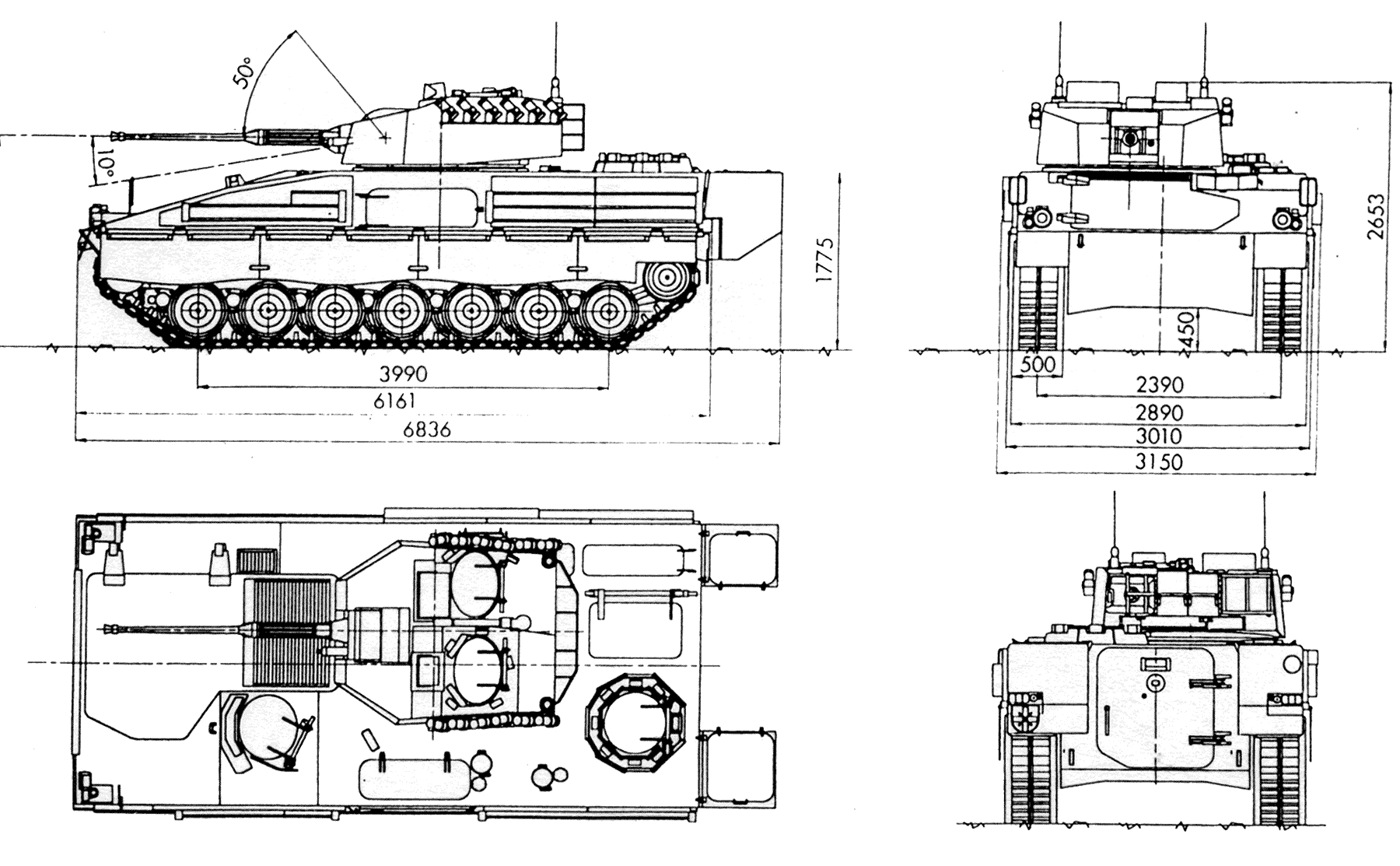

Габаритные размеры боевой машины "Пизарро"

Габаритные размеры боевой машины




Технические данные

-экипаж

- масса

- вооружение



-запас боеприпасов (боевой/резервный)

   основное оружие

   дополнительное оружие

- мощность двигателя

- удельная мощность силовой установки

- запас хода

- запас топлива

- расход топлива

- удельное давление на грунт

3+8 человек

- 25, 2 т

- 30-мм автоматическая пушка "Маузер" тип F; 7,62-мм пулемет



- 200/402

- 700/2200

- 441 кВт/2300 об\мин

- 17, 5 кВт/т

- примерно 500 км

- 675 л

- 135 л/100 км

- 62 кПа



Отличия БМП "Улан" (австрийские СВ)

-мощный двигатель (530 кВт),

-усовершенствованная ходовая часть,

-новая система управления огнем Kollsman Day Night Range Sight (DNRS) с ТВП и системой автосопровождения цели.



БОЕВАЯ МАШИНА ПЕХОТЫ «Пизарро»   БОЕВАЯ МАШИНА ПЕХОТЫ «Улан»

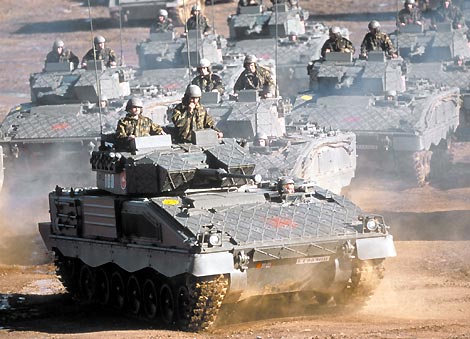

1 - БМП фирмы испанской фирмы ASCOD состоит на вооружении армии Испании под названием «Пизарро»

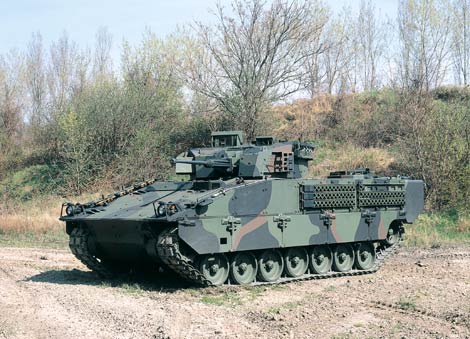

2 - В Австрии БМП состоит на вооружении под обозначением «Улан»




Степень распространения

- 144 БМП ("Пизарро"/ Испания),

- 112 БМП ("Улан"/ Австрия),

- 15 машин ASCOD со 105-мм пушкой, одна командирская машина, один бронированный тягач (Тайланд).

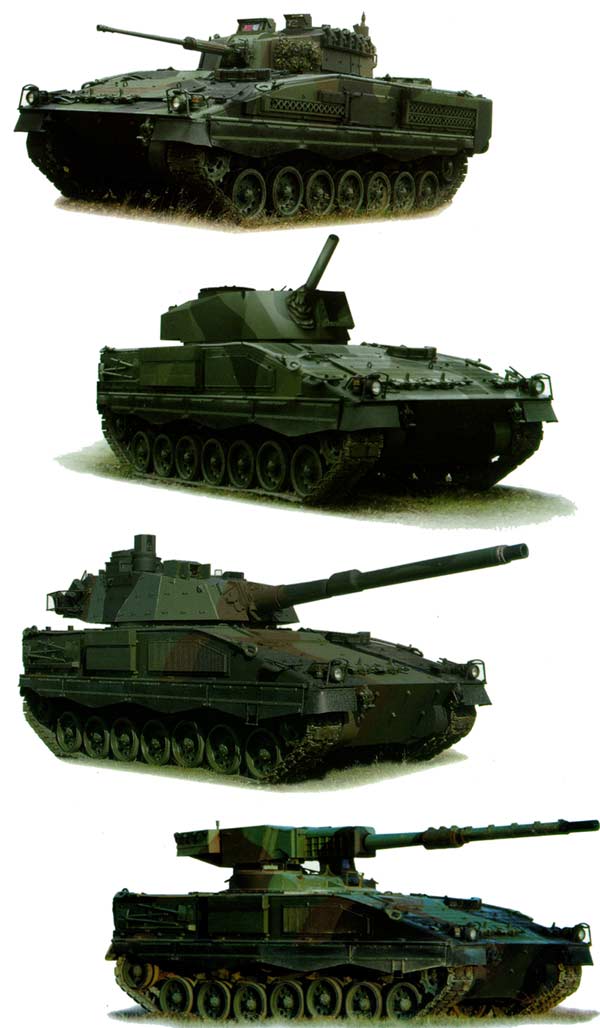

Варианты

- боевая машина пехоты                                               серийный выпуск

- боевая машина поддержки ( 105 мм )                          опытный образец

- самоходная минометная установка ( 120 мм )            проект

- самоходное противотанковое орудие                        проект

- машина командования                                                 проект

- бронированный тягач                                                   проект

- машина медицинской службы                                     проект



Варианты
- боевая машина пехоты                                               серийный выпуск
- боевая машина поддержки (105 мм)                          опытный образец
- самоходная минометная установка (120 мм)            проект
- самоходное противотанковое орудие                        проект
- машина командования                                                 проект
- бронированный тягач                                                   проект
- машина медицинской службы                                     проект





Опытный танк с низкопрофильной башней General Dynamics на базе БМП "Пизарро"   Легкий танк LT 105 на базе БМП "Пизарро"

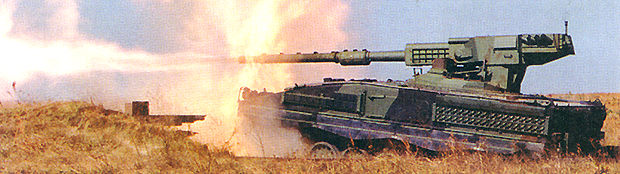

1 – Опытный танк с низкопрофильной башней General Dynamics на базе БМП "Пизарро"

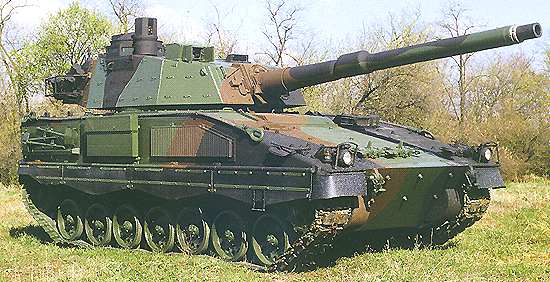

2 – Легкий танк LT 105 на базе БМП "Пизарро"



БМП "Пизарро"   БМП "Пизарро"    БМП "Пизарро"    БМП "Пизарро"    БМП "Пизарро"

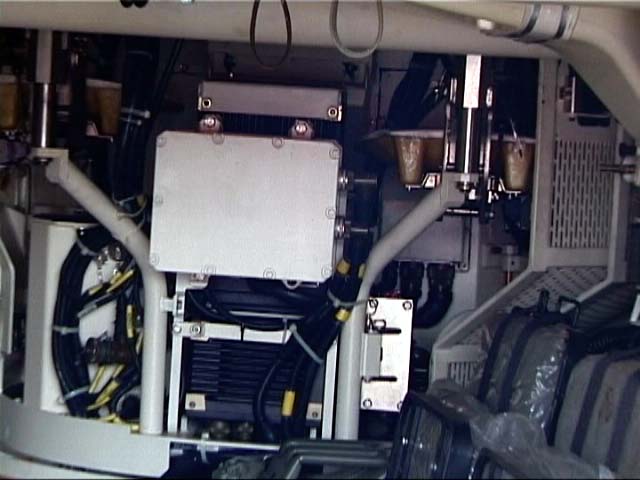

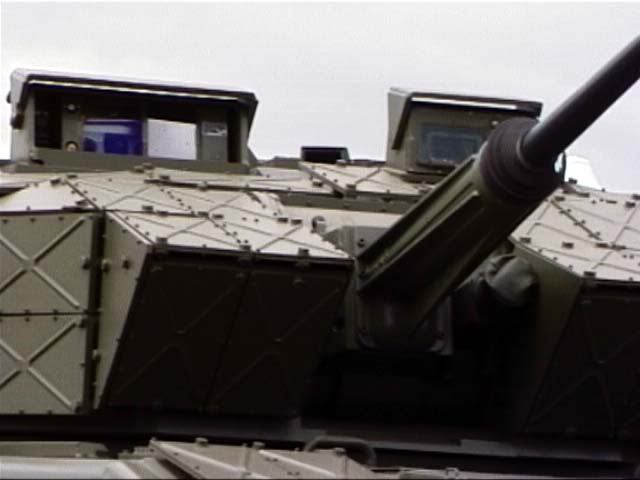

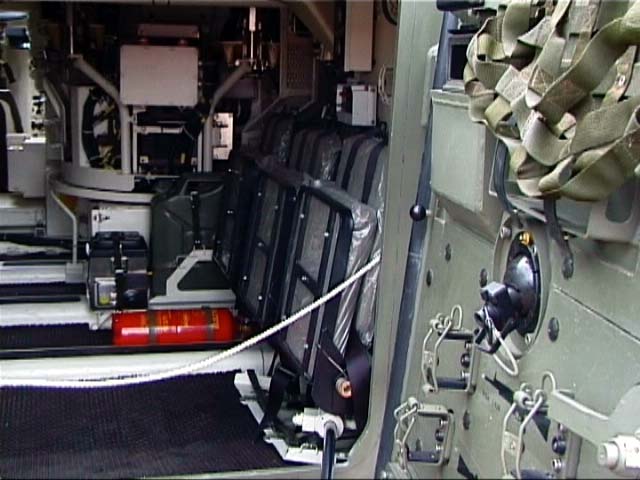

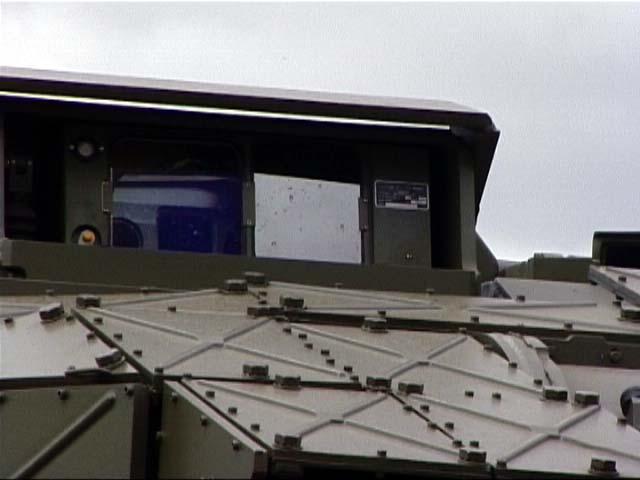

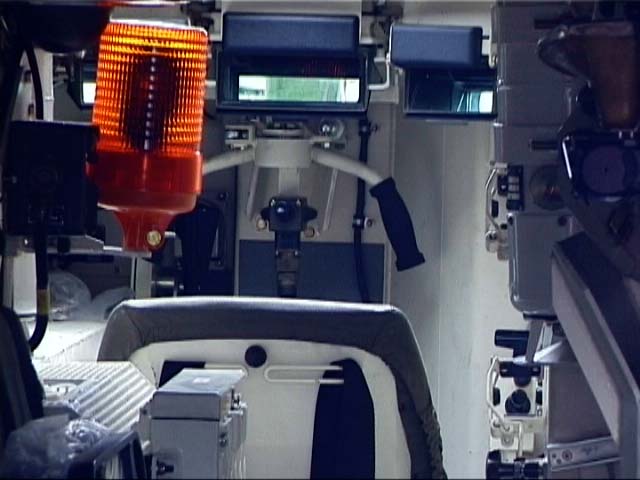

Фото прицельного комплекса наводчики и детали интерьера.




Источники:

Schützenpanzer Pizarro Soldat und Technik 2002, Januar.
