Основной боевой танк «Тип-99»



ОБТ "тип 99"

Одним из современных китайских танков является "тип 99" (WZ-123 или  ZTZ-99), который был публично показан 1 октября 1999 г . на параде в Пекине. Танк "тип 99" был принят на вооружение в 1996 г .

По оценке многих зарубежных экспертов создание танка "тип 99" стало техническим прорывом китайской промышленности в области танкостроения. Танк унаследовал все лучшее от своих прототипов "тип 90-IIМ", "тип 88С" и имеет много новых для китайского танкостроения технических решений. К основным из них следует отнести следующие:

- носовая часть корпуса выполнена под большим углом (аналогична танку "тип 90-II");

- сварная башня со 125-мм ГСП (аналогична с "90-II");

- бульдозерное оборудование для самоокапывания (такое же, как на "90-II");

- модульное бронирование башни;

- возможность установки навесной ДЗ;

- автомат заряжания (полностью идентичный танку "88С");

- возможность стрельбы танковым управляемым снарядом (с полуавтоматическим наведением по лучу лазера);

- СУО, созданная на основе современных западных технологий при сотрудничестве иностранных форм. В систему входит тепловизионный прицел китайского производства.

- система электронно-оптического противодействия (лазерная система активной защиты);

- современная система защиты от ОМП, быстродействующая автоматическая система ППО, радиостанция с двумя штыревыми антеннами;


- дизельный двигатель мощностью 1200 л .с. (изготавливается  по лицензии в Китае и является дальнейшим развитием германского дизеля МТ396 немецкой фирмы МТU). Двигатель с трансмиссией составляют единый силовой блок, который может заменяться в полевых условиях за 30-40 минут с помощью крана.

Наиболее интересной особенностью танка "тип 99" является комплекс активной защиты, который включает передатчик помех ИК-системам и лазерное ослепляющее устройство. Передатчик помех ИК-системам подобен российской системе "Штора" и предназначен для создания помех противотанковым управляемым ракетам. Эта система работает в ограниченном секторе, при этом башня реагирует и поворачивается в район самой большой угрозы. На крыше башни установлены прибор обнаружения лазерного облучения в виде шеста и устройство постановки помех ИК-системам. Устройством управляет командир или наводчик.

Основные элементы системы лазерного противодействия ZM-87 (лазерного ослепляющего устройства) установлены на крыше башни в левой задней  части. Оптические средства наблюдения противника обнаруживаются за счет приема отраженного от их оптических элементов сигнала, посылаемого комплексом. Противодействие средствам наблюдения противника осуществляется мощным лазерным излучением, приводящим к разрушению или ослеплению наблюдателя. Комплекс ZM-87 может поражать зрение человека на расстоянии 2- 3 км . Это расстояние увеличивается до 5 км при использовании устройства 7х увеличения. Кроме того, на расстоянии до 10 км может быть вызвано кратковременное "ослепление вспышкой". Стойка с куполом в середине крыши башни является, по сообщениям, бортовым приемником системы предупреждения о лазерном облучении. Интересно, что этот приемник имеет и вторую функцию – обеспечение лазерной связи между танками.


Система управления огнем с использованием ЭВМ для 125-мм гладкоствольной пушки, установленная в танках Type 99/99, включает тепловизионный прицел наводчика с встроенным лазерным дальномером. Пушка может стрелять снарядом с лазерным наведением на максимальную дальность 5000 м .

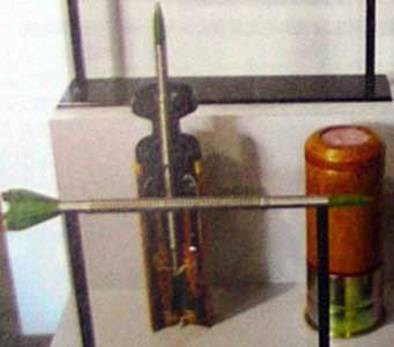

Внешний вид нового китайского БПС





Внешний вид нового китайского БПС

Внешний вид нового китайского БПС




В стандартное оснащение танка "тип 99" входят система защиты от ядерного, биологического и химического оружия, система обнаружения и тушения пожаров, приемник глобальной системы определения местоположения, приспособление для преодоления глубоких бродов и устанавливаемый впереди бульдозерный отвал.



Комбинированный прицел наводчика с лазерным дальномером и тепловизором   Панорамный комбинированный прицел командира   Вид сзади на башню танка» Тип-99» виден датчик предупреждения об облучении лазером,  лазерная установка LSDW, Люк выброса поддонов  и  прицел командира

1. Комбинированный прицел наводчика с лазерным дальномером и тепловизором

2. Панорамный комбинированный прицел командира

3. Вид сзади на башню танка» Тип-99» виден датчик предупреждения об облучении лазером,

лазерная установка LSDW, Люк выброса поддонов  и  прицел командира



 LSDW laser self-defence weapon    LSDW laser self-defence weapon

Комплекс лазерного противодействия ZM-87 установлен на левой кормовой части крыши башни. Оптические средства наблюдения противника обнаруживаются за счет приема отраженного от их оптических элементов сигнала, посылаемого комплексом. Противодействие средствам наблюдения противника осуществляется мощным лазерным облучением, приводящим к их разрушению или ослеплению наблюдателя. Комплекс ZM-87 может, по сообщениям, поражать зрение человека на расстоянии 2- 3 км , это расстояние увеличивается до 5 км при использовании устройства 7х увеличения. Кроме того, на расстоянии до 10 км может быть вызвано кратковременное "ослепление вспышкой". Стойка с куполом на ней в середине крыши башни является, по сообщениям, бортовым приемником системы предупреждения о лазерном облучении. Интересно, что этот приемник имеет вторую функцию – обеспечение лазерной связи между танками



Строение бронирования башни  танка
 «Тип 99»
  Ходовая часть

Бронирование имеет модульное исполнение

Ходовая часть




ОБТ "тип 99А"

Дальнейшим развитием танка "тип 99" стал "тип 99G" с усиленной защитой. Предполагается, что разработка танка "тип 99G" продолжается, и скоро на вооружение поступит его усовершенствованный вариант.

Такой модернизированный вариант танка впервые был показан фирмой NORINCO в 2000 г . как "тип 99G", однако позднее его стали называть "тип 99", а в серийном производстве, которое началось, предположительно, в 2005-2006 гг. именуется как "тип 99А". Однако и это наименование может быть условным.

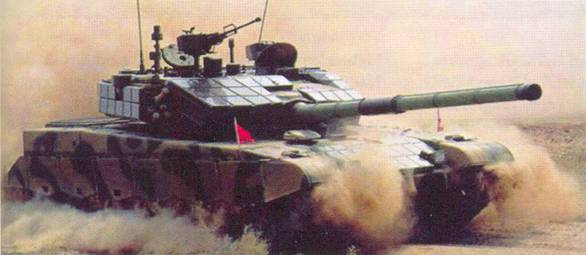

Внешний вид ОБТ тип 99А, недавно поступивший в производство.



Характерными особенностями внешнего вида нового танка является броневая защита лобовой части башни. Бронирование имеет модульное исполнение. Верхняя лобовая броня корпуса также усилена за счет установки ДЗ. Всего установлено 38 блоков. Вооружение танка такое же, как и "Тип 99".

Машина оснащена тепловизионными приборами командира и наводчика. В отдельных источниках сказано, что на танке установлен двигатель мощностью 1500 л .с. Боевая масса танка возросла до 52 т. Дальнейшим развитием танка "Тип 99А1" является "Тип 99А2", который планируется изготавливать серийно после 2009 г .




ТАКТИКО-ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ

"Тип 98" (ZTZ-98)

Год принятия на вооружение

1999

Боевая масса, т

50,0 (48,0 по некоторым источникам)

Экипаж, чел.

3

Длина с пушкой вперед / по корпусу / ширина по гусеницам (экранам) / высота по крыше башни / клиренс,мм

10920 /…/…(3372) / 2400 / 470

Пушка: марка, / калибр, мм / тип  / длина ствола, клб.

125 / копия российской 2А46, гладкоствольная / 51

Углы вертикальной наводки, град.

-6…+14

Тип заряжания

Автомат.

Боекомплект, выстр.

42 (с ПТУР)

Спаренный пулемет, калибр, мм

7,62

Зенитные пул-ты, кол-во - калибр, мм

1-12,7

Кол-во патронов, шт.:  7,62-мм / 12,7-мм

2000 / 300

Дымовой гранатомет, шт.

10 (2х5)
12 (2х6)

Система управления огнем, состав

Приборы наблюдения и прицеливания, СТВ, ЛД, ЭБВ, тепловизор, стабилизация поля зрения  (у наводчика только по вертикали)

Радиостанция

Тип лобовой брони корпуса и башни

Корпуса - комбинированная, башни - по модульной схеме с наполнителем, возможна установка ДЗ

Наличие ФВУ

Есть

Средства маскировки и РЭБ

Деф. окраска, дым. гранат. ручн. упр., лазерная САЗ, возможна установка российской "Шторы"

Двигатель мощность стендовая, л.с. / тип

1200 / WD396 4-х тактный дизель жидк. охлаждения

ТАКТИКО-ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ

"Тип 98" (ZTZ-98)

Трансмиссия, тип, марка

Механическая

Ходовая часть

Торсионная с РМШ

Удельная мощность, л.с./т

24,0

Максимальная скорость по шоссе, км/ч

65 (75 - по некоторым источникам)

Емкость топливных баков, л

1000 (оценка) + 400 в доп. бочках

Запас хода по шоссе, км

500 (600…650)

Среднее удельное давление на грунт, кгс/кв.см

0,90

Динамический ход подвески, мм

320
