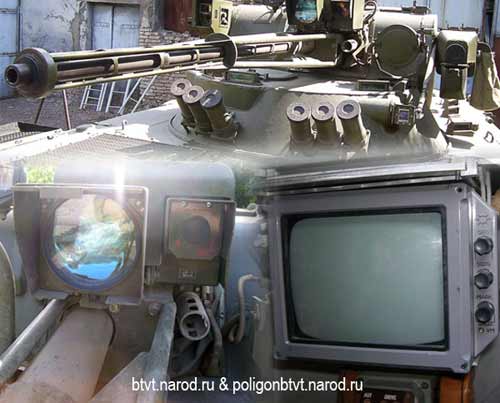

БМП-1У «Шквал»

shkval

На вооружении Вооруженных Сил Украины, а также армий ряда стран мира находится большое количество образцов легкобронированного вооружения и военной техники (ВВТ) бывшего СССР, которые по ряду тактико-технических характеристик (в первую очередь - огневая мощь) устарели. В тоже время шасси указанных образцов вооружения не исчерпало своего ресурса и в общем отвечает современным требованиям. Прежде всего это касается боевых машин пехоты БМП-1 и БМП-2, бронетранспортеров БТР-60, БТР-70 и БТР-80, боевых машин десанта БМД-1 и БМД-2. В современных условиях одним из приоритетных направлений является модернизация с целью повышения боевых возможностей и восстановления ресурса.

С учетом экономических аспектов концепция модернизации легкобронированного ВВТ должна быть основана на замене существующего вооружения на более современное и эффективное с одновременным восстановлением ресурса двигателя и ходовой части.

Мировой опыт модернизации вооружения легкобронированных машин с целью повышения огневой мощи свидетельствует о целесообразности создания отдельного огневого модуля в виде боевого отделения с автоматическим вооружением или платформ вынесенного вооружения, которые устанавливаются вместо существующей башни. Реализация концепции модульного вооружения, то есть создания взаимозаменяемых модулей вооружения, позволяет без дополнительных доработок оснащать одно шасси разными типами боевых отделений в виде боевых модулей.

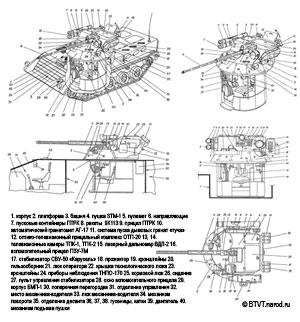

shkval1-

БМП-1У «Шквал»

shkval2-

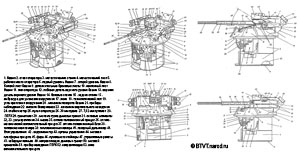

Боевой модуль «Шквал» (вариант).

В 90-е годы на Украине для модернизации вооружения легкобронированной техники Научно-технический центр артиллерийско-стрелкового вооружения (г. Киев) в рамках ОКР «Блиндаж» был разработан боевой модуль КБА-105 «Шквал».

В рамках этой ОКР созданы два типа унифицированного боевого модуля “Шквал”: первый – для установления на БМП-1 вместо штатной башни и другой - для установки на БТР-60, БТР-70, БТР-80.

Исходя из задач легкобронированного ВВТ в огневом бою и характерной номенклатуры целей, в состав современного комплекса вооружения машин этого класса должно входить различное оружие, использование которого экипажем, может быть последовательным или параллельным (многопоточным).

Основу для создания комплексов вооружения боевых модулей составляют образцы оружия, которые находятся на вооружении украинской армии:

·       30-мм автоматические пушки ЗТМ-1 и ЗТМ-2;

·        7,62-мм пулемет КТ-7,62;

·        12,7-мм крупнокалиберный пулемет КТ-12,7;

·        комплексы противотанкового управляемого вооружения «Барьер»  или  «Конкурс»;

·        30-мм автоматический гранатомет АГ-17;

·        переносной зенитный ракетный комплекс «Игла».

Были разработаны отечественные составляющие системы управления огнем:

·       стабилизатор вооружения СВУ-500 (головной разработчик – Киевский завод автоматики им. Петровского);

http://www.kza.com.ua/pic/SVU500_All.gif

Отличительные особенности СВУ-500

·       введен новый режим "УПР" для обеспечения стрельбы противотанковым оружием ПТУРС (типа "Конкурс", "Фагот" и др.) с управлением наведением ПТУРС непосредственно от стабилизатора СВУ-500;

·        минимальные скорости наведения в горизонтальной и вертикальной плоскости доведены до 0,02 град/сек;

·        введен режим установки башни и блока вооружения на углы заряжания боеприпасами (режим "УЗУ"), а также режим приведения в исходное положение при следовании БМП по "узкой" трассе (режим "ГОТОВ");

·        введен режим обводов блоком вооружения препятствий на корпусе БМП (режим движения "вверх", "вниз");

·        применение блоков с повышенными эксплуатационными параметрами:

·        вращающийся трансформатор ВТ11;

·        электродвигатель ЭДМ-20М мощностью 500 Вт;

·        статический преобразователь СП10 вместо электромашинного ПТ200Ц-III;

·        оптимизация схемно-конструкторских решений на современной элементной базе обеспечила уменьшение массы СВУ-500 до 90 кг ;

·        средняя наработка на отказ увеличена с 500 часов до 1000 часов, общий срок службы доведен до 20 лет.

·       два типа оптико-телевизионного прицельного комплекса ОТП-20 (головной разработчик - НИИ «Квант»), «Тандем» (разработчик - НИИ радиолокационных систем «Квант-радиолокация») и «Тандем-М»;

211-11  tandem-2g

ОТП-20, Тандем-М

·       лазерный дальномер ВДЛ-2.

Боевая машина пехоты БМП-1У с унифицированным боевым модулем “Шквал”, который был разработан во время выполнения ОКР “Блиндаж”, по своей огневой мощи и основными ее показателями превосходит соответствующие аналоги (БМП-2, БМД-2) на 30%, а БМП-1 на 50%. Модернизированные БМП-1У с модулем «Шквал» поступили на вооружение Украины а также поставлялись за рубеж. Крупная партия таких машин была конфискована в ходе операции российских войске в Южной Осетии и на территории Грузии.

Сейчас разработаны новые, более совершенные боевые модули «Штурм» и «Парус» не занимающие внутреннего объема корпуса объекта.

Общие и эксплуатационные характеристики

Тип машины

гусеничная, бронированная,
плавающая, авиатранспортируемая

Полная боевая масса, т

13,2+2%

Боевой расчет (экипаж+десант), чел.

3+8

Удельное давление на грунт, МПа

0,059-0,060

Длина, мм

6735

Ширина машины, мм

2940

Ширина по гусеницам, мм

2850

Высота, мм

2450

Клиренс, не менее, мм

370

Максимальная скорость, км/час



по суше

65

на плаву

7

Средний расход топлива на 100 км , л:



при движении по шоссе

77-84

при движении по сухой грунтовой дороге

80-112

Средний расход масла на 100 км , л

2,8

Запас хода по топливу, км



при движении по шоссе

550-600

при движении по сухой грунтовой дороге

400-570

Максимальный угол подъёма/спуска, град

35

Ширина преодолеваемого рва, м

2,5

Высота преодолеваемой стенки, м

0,7

Двигатель

Марка и тип

УТД-20, V- образный шестицилиндровый четырёхтактный безкомпрессорный дизель жидкостного охлаждения с воспламенением от сжатия, с непосредственным впрыском топлива марок ДЛ, ДЗ, ДА.

Максимальная мощность при 2600 об/мин, кВт

210-221

Система запуска

сжатым воздухом или электростартером

Заправочная вместимость топливных баков, л

462

Приборы прицеливания

Марка и тип прибора командира

ТКН-3Б, электронно-оптический,
бинокулярный, комбинированный

Перископичность, мм

200



Угол обзора, град:




в горизонтальной плоскости

270



в вертикальной плоскости

12

Увеличение, кратн.

4,2-5

Поле зрения, град.

8-10

Дальность видения, м

300-400

Источник ИК-света

осветитель ОУ-3ГА2

Марка и тип прицела оператора

ОТП-20, оптико-телевизионный
электронный, комбинированный

Состав прицела

телекамеры ТПК-1 и ТПК-2, видео-
монитор ВМ-23, блок управления
БУМ-20 и пульт управления ПУ-20

Дальность обнаружения наземной цели, м

700-1000

Угол поля зрения, град:



для ТПК-1

1,8х2,5

для ТПК-2

7,6х10,1

Марка и тип дальномера

ВДЛ-2, лазерный

Измеряемая дальность до цели, м

5000

Марка и тип прицела зенитного

ПЗУ-7М (ПЗУ-8), перископический
дневной

Увеличение, кратн.

1,2

Угол поля зрения, град

+50 -2,5

Вооружение

Марка и тип пушки

КБА-1 (2А72, ЗТМ-1)

Калибр, мм

30

Скорострельность, выстр/мин

330

Прицельная дальность по наземным целям, м:



БТ-снарядами

2000

ОФЗ и ОТ-снарядами

4000

Стрельба по воздушным целям

до 2500

Дальность прямого выстрела, м

1100

Марка и тип пулемета

ПКТ, танковый, спаренный

Калибр, мм

7,62

Скорострельность, выстр/мин

200-250

Прицельная дальность стрельбы, м

2000

Марка и тип комплекса ПТУР (2 установки)

9П135М, с передачей команд по проводам

Дальность поражения ракетой, м

75-2000

Марка и тип гранатомета

АГС-17 автоматический

Калибр, мм

30

Темп стрельбы, выстр/мин.

50-100 и 350-400

Прицельная дальность стрельбы, м

1730

Боекомплект:

30-мм патроны к пушке, шт:

360

бронебойно-трассирующие

126

осколочно-фугасно-зажигательные и осколочно-трассирующие

234

Патроны к спаренному пулемету, шт

2000

ПТУР, шт

4

Выстрелы с гранатами у магазинах, шт.

87

Углы обстрела

из блока вооружения, град:



горизонтальный

360

возвышения

60

склонения

4

Средства связи

Марка и тип радиостанции

Р-123М, приёмо-передающая, телефонная, ультракоротковолновая

Дальность связи с 4-метровой антенной, км:



при выключенном подавителе шумов

20

при включенном подавителе шумов

13

Марка и тип переговорного устройства

Р-124, на 5 абонентов, телефонное, с  электромагнитными ларингофонами

Система защиты от ОМП

Способы защиты

герметизация отделений, фильтрация воздуха, создание избыточного давления

Средства маскировки:  термодымовая аппаратура многократного действия

Система обеспечения обитаемости: обогрев внутреннего объема машины нагнетанием воздуха через радиаторы, вентиляторы отсоса пороховых газов, водооткачивающие средства.

Система ППО: автоматическая с ручным дублированием двукратного действия.

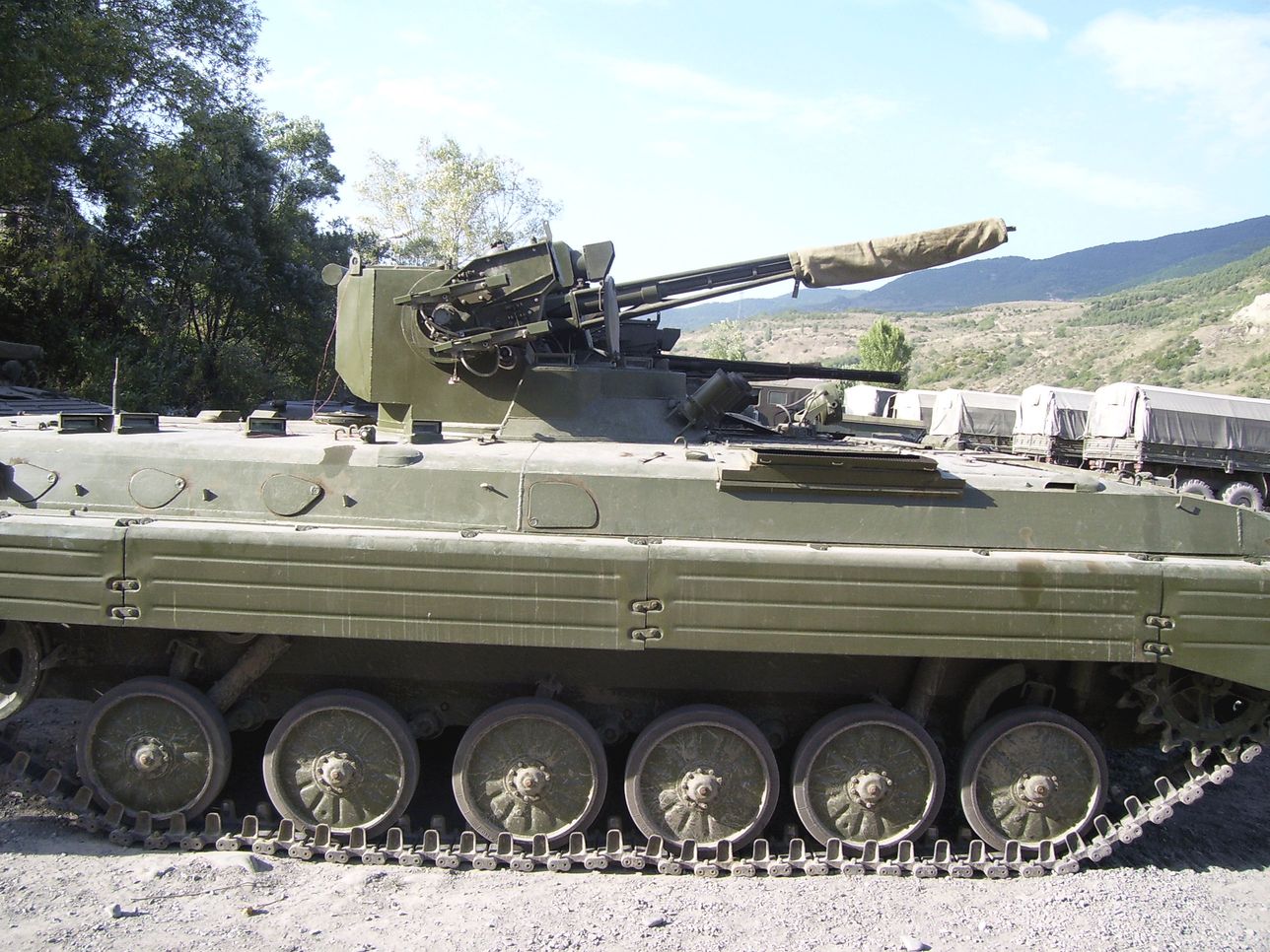

Фото БМП-1У конфискованных в ходе операции российских войске в Южной Осетии и на территории Грузии

1

Башня с пушкой КБА-2 (аналог 2А72) и оптико-телевизионным прицелом с камерами ТПК-1 и ТПК-2

25  24

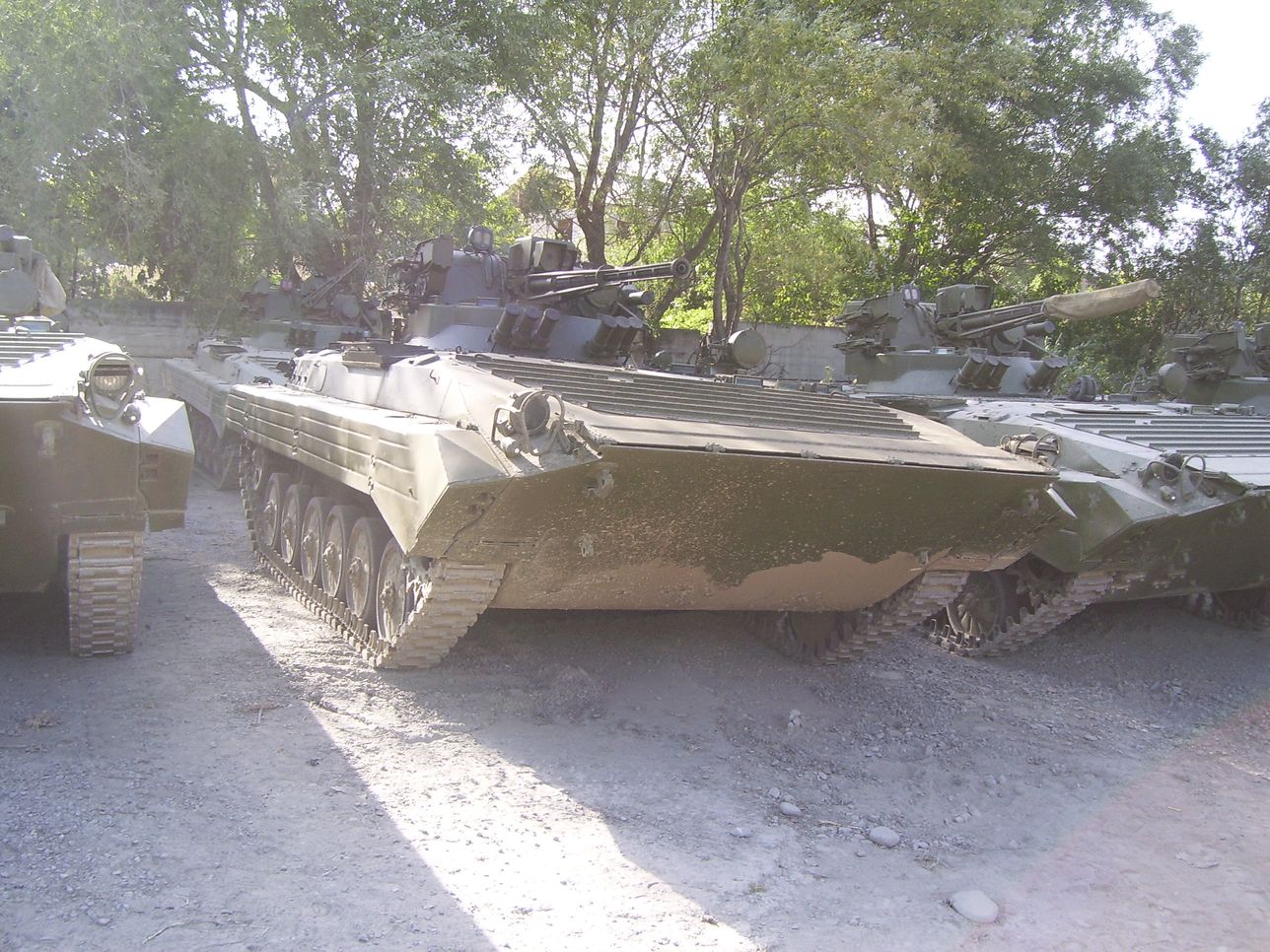

Вид на БМП-1У спереди. Бронирование машины не изменилось и соответствует БМП-1.

23  22

В корме двухъярусного боевого модуля размещен технологический люк.

21  20

19  17

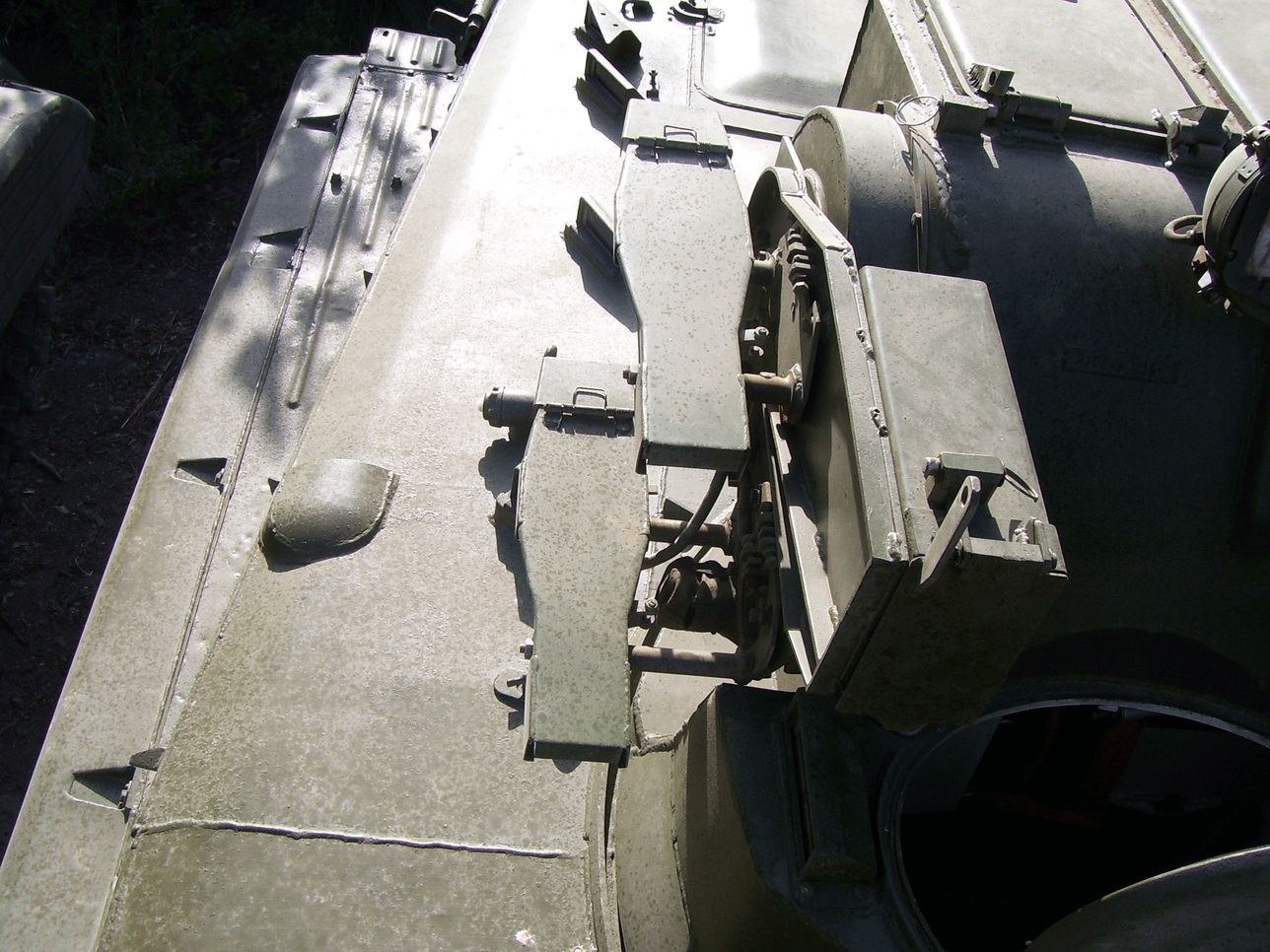

Направляющие для контейнеров с ПТУР «Конкурс-М».

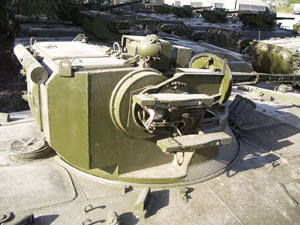

16  15

14  13

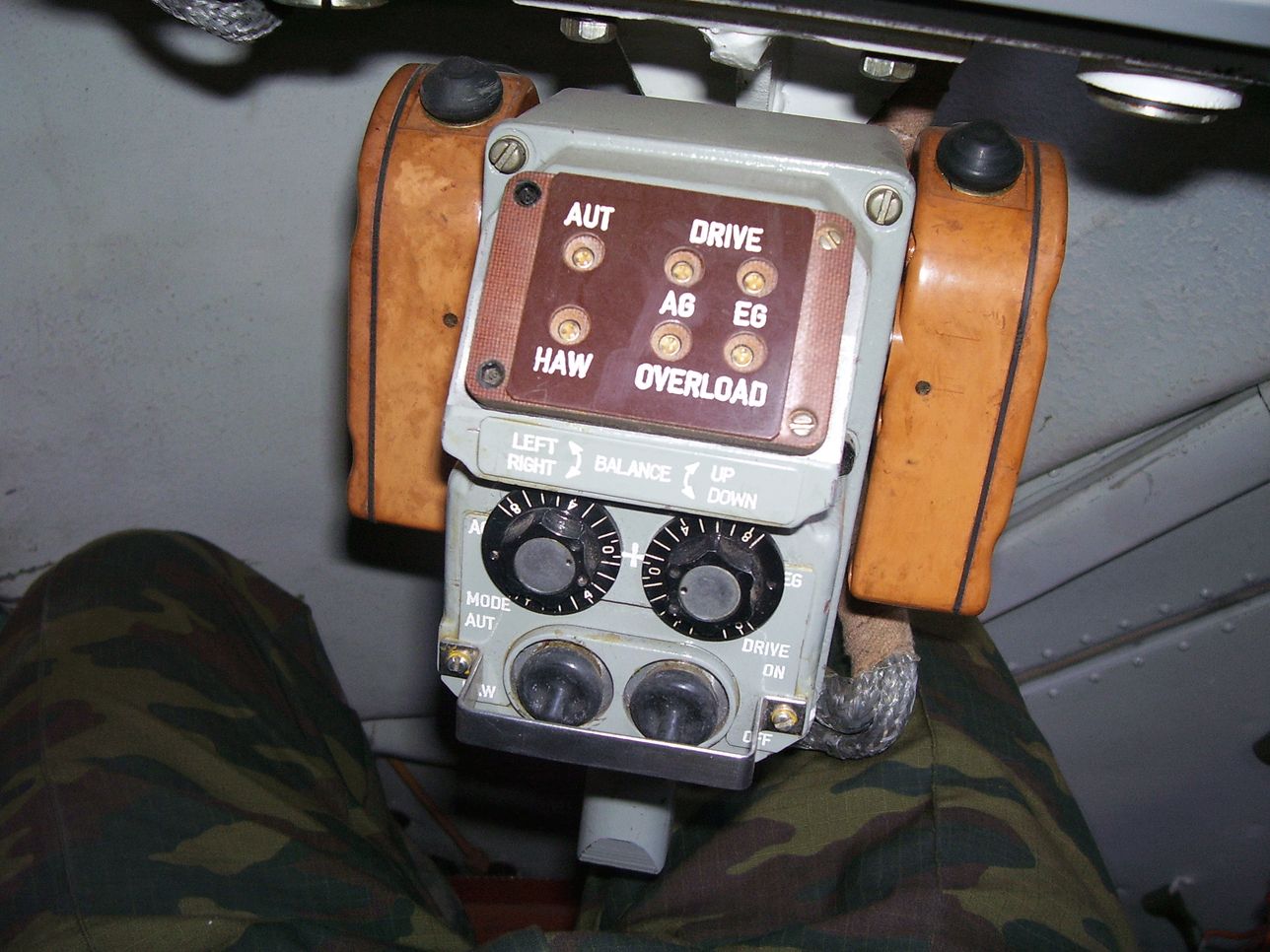

Блок управления БУМ-20 и пульт управления ПУ-20

12  11  10

Видео-монитор ВМ-23

9  8

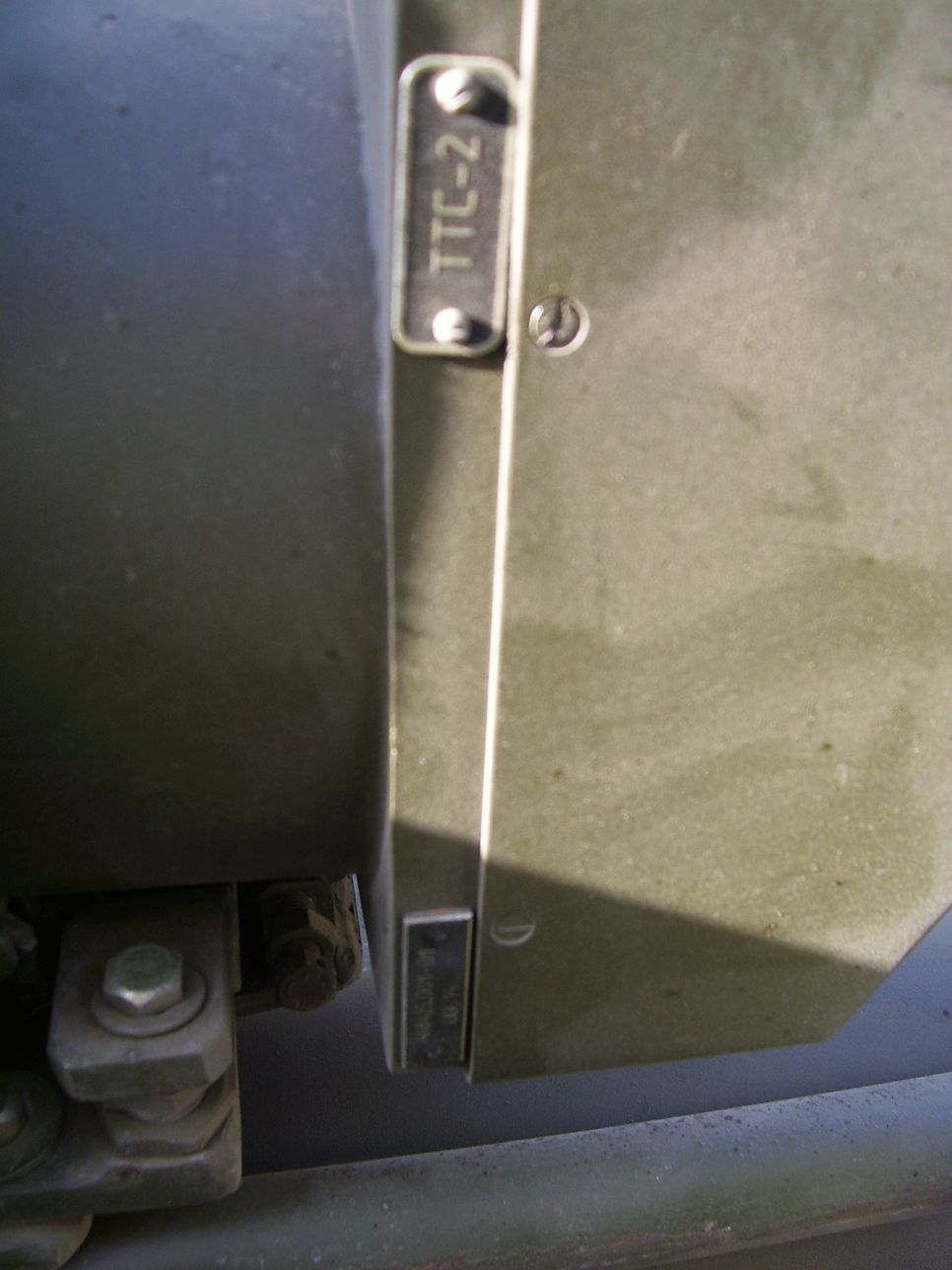

В СУО входят телекамеры ТПК-1 и ТПК-2 с углами обзора 1,80Х2,50 и 7,60Х10,10 и лазерный дальномер ВДЛ-2.

7  6

Установка гранатомета АГС-17.

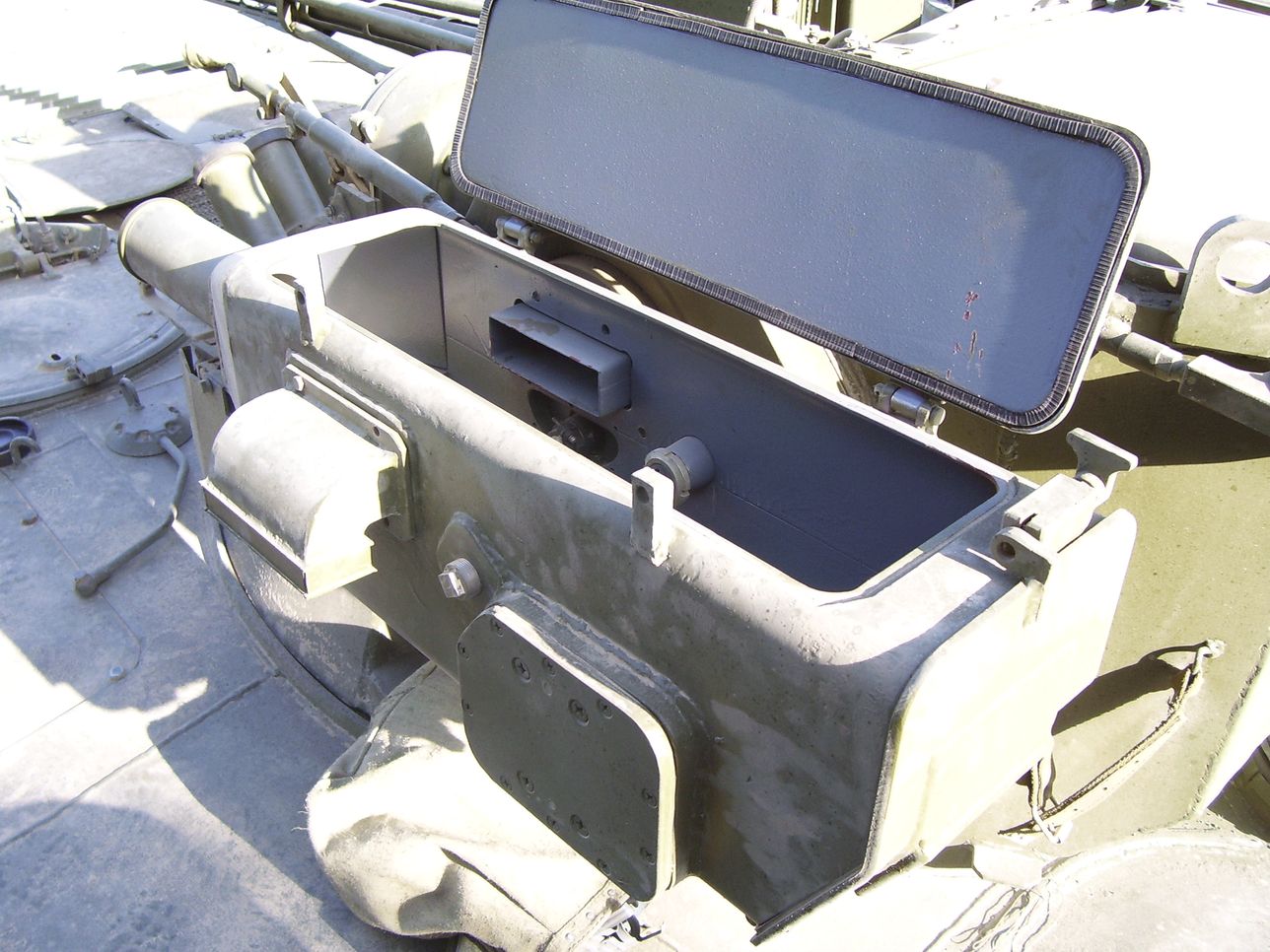

5  4

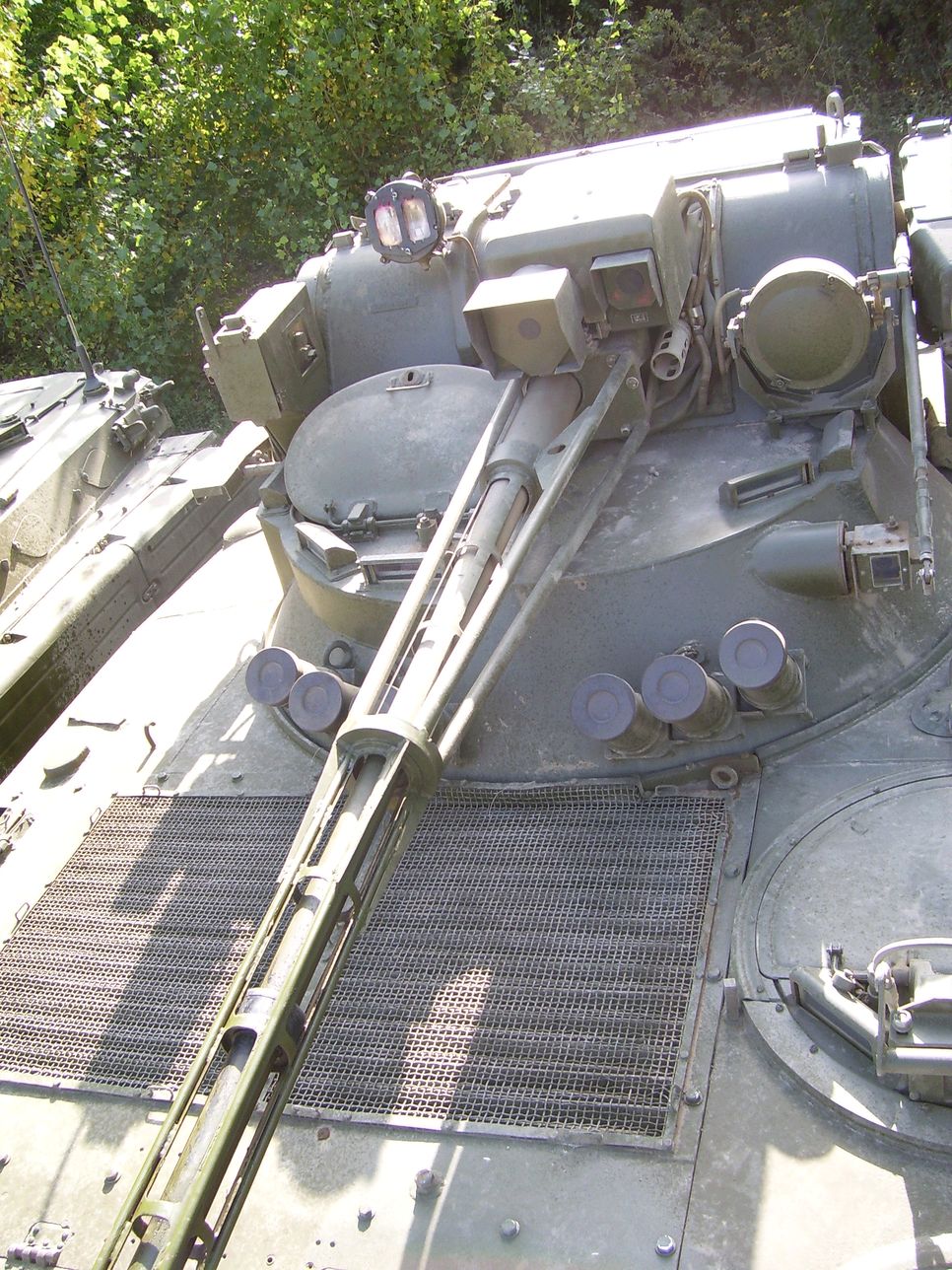

Пушка 3ТМ-2 оснащена для обеспечения точности стрельбы оснащена жестким каркасом.

3  2
