Основной боевой танк Т-80 и Т-80Б

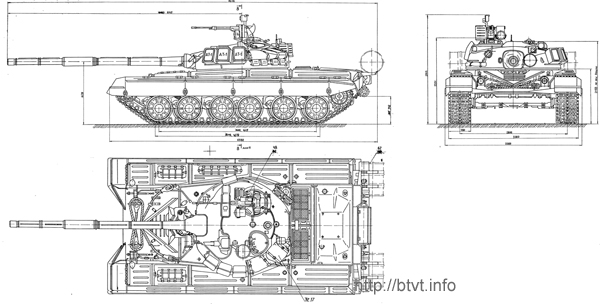

219Сб2 чертеж

Общий вид танка Т-80 выпуска 1977 г.

219 объект 1977

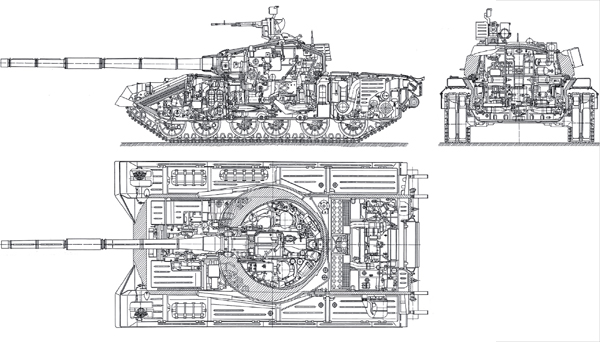

Продольный, поперечный разрезы и вид в плане танка Т-80 выпуска 1977 г. Башня монолитная.

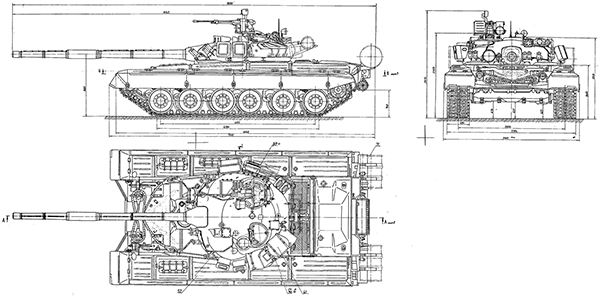

Т-80Б Чертеж

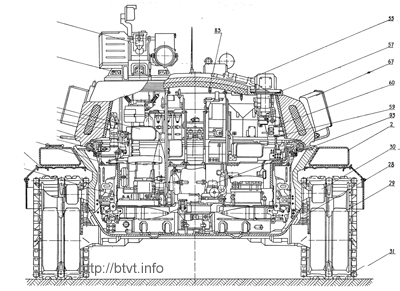

Объект 219Р сб-3 (1983 г.)

Т-80 чертеж

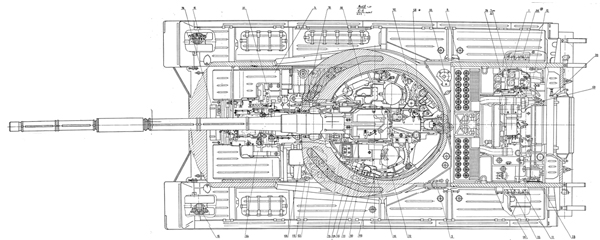

Объект 219Р сб-3 (1983 г.) Вид сверху. Башня с песчанными стержнями.

Т-80 чертеж



Историческая справка

После прекращения работ по тяжелым танкам КБ Ленинградского кировского завода занимались созданием ракетного танка на базе харьковского «объект 432». В 1967 году работы над танком были прекращены, это стало серьёзным ударом для коллектива и главного конструктора Ж. Я. Котина.

К этому времени шла подготовка к серийному производству танка Т-64 на танковых заводах, Кировский завод получил задание готовить серийное производство этого танка. Возникла идея установки ГТД на танк Т-64, попытки устанавливать ГТД на танк предпринимались и ранее, но это были модификации существовавших разработанных для вертолетов двигателей. В те годы ГТД считался достаточно перспективным двигателем, разработку специализированного танкового ГТД  начали в Ленинградском НПО имени В. Я. Климова под руководством С. П. Изотова.

В 1968 году Ж.Я. Котин приступил к исполнению обязанностей зам. Министра МОП, его место занял Н. С. Попов.




Т-80 1974

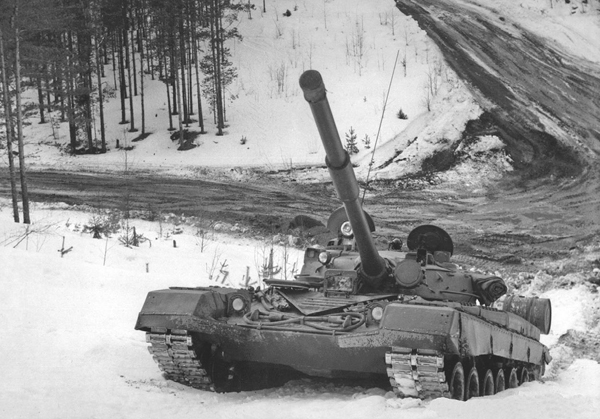

Март 1974 г. Ходовые испытания первого танка «Объект 219» выпуска 1974 г.

Решение о создании газотурбинного танка было принято ЦК КПСС и Совмином СССР 16 апреля 1968 г . С этого момента началась история танка Т-80. Уже в мае 1969 г ., новый ГТД установили на опытный образец танка. В 1970г. Калужскому моторостроительному заводу было поручено освоение серийного производства танкового двигателя ГТД-1000Т, разработанного НПО им. В. Я. Климова.

Машина принята на вооружение в 1976 году и стала первым в мире серийным танком с основной силовой установкой на базе газотурбинного двигателя. На вооружении стали находиться три основных танка - Т-64, Т-72 и Т-80. По боевым характеристикам они незначительно отличались друг от друга.

т-80

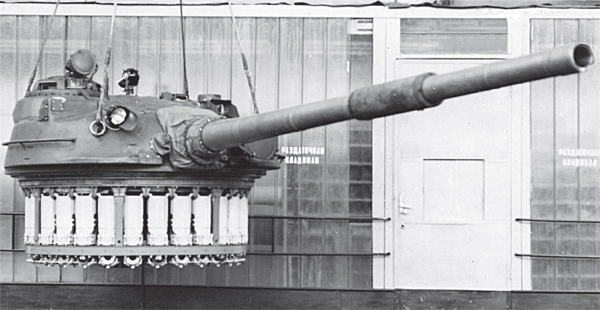

Боевое отделение Т-80.



В конструкции Т-80 использованы отработанные элементы танка Т-64А: пушка, боеприпасы, механизм заряжания. Первые Т-80 оснащались башнями аналогичными устанавливаемым на Т-64А. На "объект 219-сб2СБ" устанавливалась монолитная литая башня.

Совершенствование СУО танка «Объект 219» велось в направлении повышения точности измерения дальности и, как следствие, сокращения времени подготовки выстрела. Работы велись в инициативном порядке совместно с Красногорским ЦКБ и Государственным оптическим институтом им. С. И. Вавилова (ГОИ) в рамках модернизации штатного оптического танкового прицела-дальномера ТПД-2-49 по пути сопряжения с ним лазерного дальномера. Работы от ОКБТ возглавлял заместитель главного конструктора И. А. Мадера, от ЦКБ — К. З. Циганер, со стороны ГОИ — И. Ф. Балашов. К моменту отработки основных принципиальных решений работа встретила поддержку со стороны МО и МОП. В результате совместными усилиями удалось создать вполне успешно работающую конструкцию квантового прицела-дальномера ТПД-К1 (шифр «Торос»).

ТПД-К1

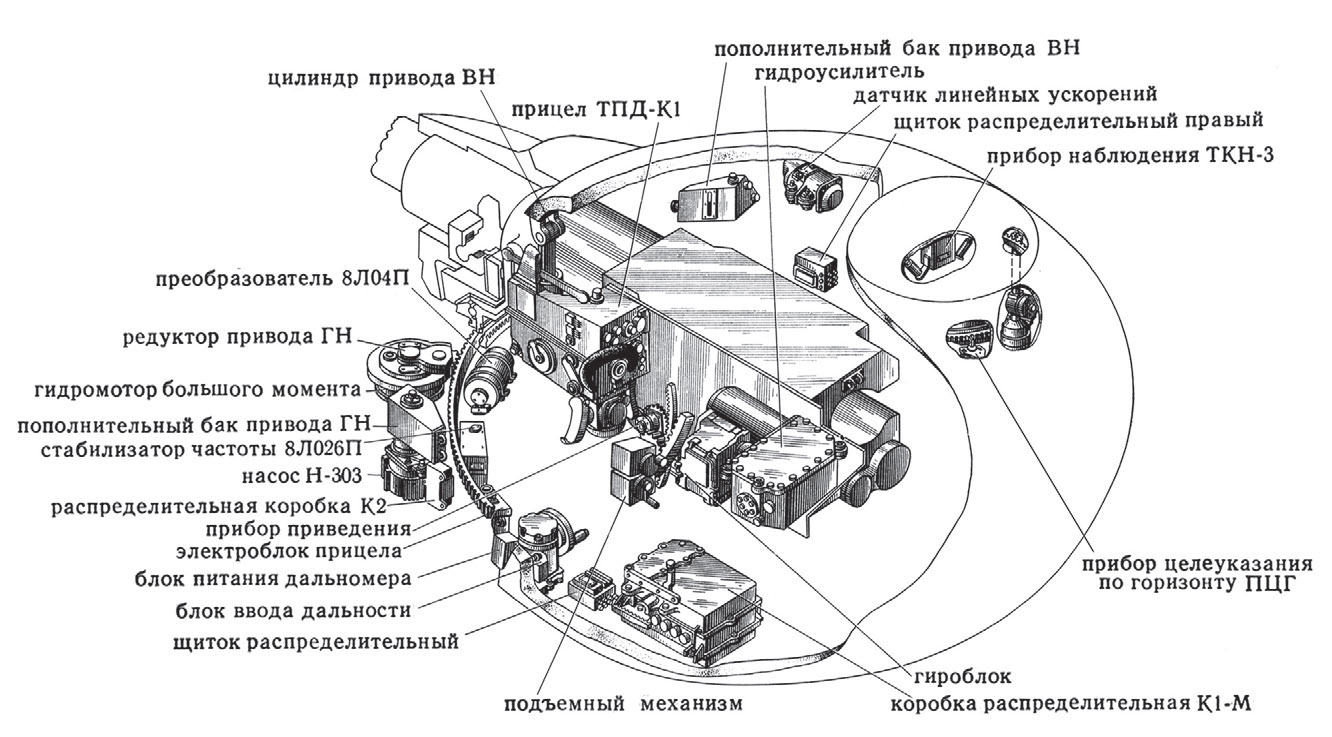

Схема размещения узлов стабилизатора 2Э28М2

Прицел-дальномер ТПД-К1

Прицел-дальномер ТПД-К1

Прицел-дальномер ТПД-К1

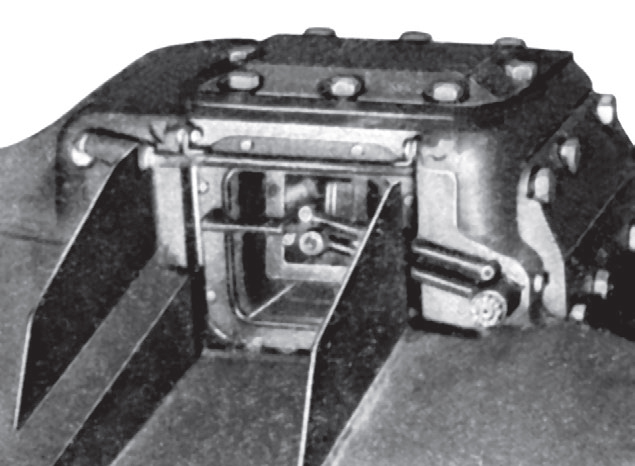

Стеклоочиститель защитного стекла прицела-дальномера ТПД-К1



Объем полигонных испытаний ТПД-К1 на танках Т-72, «Объект 219» и Т-64А, проведенных с 26 декабря 1974 г. по 15 марта 1975 г., включал в себя стационарные испытания, полевые, стрельбовые, испытания обстрелом танка «Объект 219», специальные и испытания пробегом. ТПД-К1 и электроблок устанавливался в танках на штатных местах крепления прицел-дальномера ТПД-2–49 и имел различие только по месту размещения блока питания и блока вывода дальности в зависимости от наличия свободного места в боевых отделениях.

Дополнительно потребовалась доработка броневой защиты головки прицела-дальномера: на башнях всех танков расширили входное окно шахты прицела, а правое входное окно заглушили. Результаты испытаний показали сокращение времени подготовки первого выстрела в 1,5-2 раза, увеличение эффективной дальности при стрельбе с места на 500 м, с ходу — на 300 м и существенное упрощение процесса измерения дальности.

На Т-80Б без изменений принята система управления 1А33 «Объ», разработанная на Т-64Б.

Таким образом, по отдельным элементам конструкции Т-80 был унифицирован с ранее выпущенными танками Т-64А и Т-64Б.

Компоновка танка Т-80 аналогична принятой на Т-64А. Улучшение обзорности с его места достигнуто установкой трех смотровых приборов вместо одного.

Т-80Б выпуск 1978

Т-80Б (1978 г.) — установлена модернизированная пушка 2А46–2, новая система управления огнем (СУО) 1А33, введен комплекс управляемого вооружения 9К112, улучшены характеристики защиты. С 1980 г. установлен двигатель ГТД-1000ТФ мощностью 809 кВт (1100 л.с.).



Ходовая часть Т-80 разработана специально для этого танка, и в отличии от Т-64 содержит опорные катки с наружной обрезинкой. Гусеничная лента, выполнена  из штампованных элементов, соединенных между собой параллельным,  т.е. сдвоенным резинометаллическим шарниром, при этом штампованные элементы гусениц  в  местах контакта с опорными катками (т.е. по беговой дорожке) выполнены  с  обрезинкой. Использование таких гусениц уменьшило вибрации, передаваемые от ходовой части на корпус танка, и значительно снизило уровень шума, создаваемого при движении.



В период середины 70-х годов еще не были созданы дизельные двигатели мощность 1000 л .с. и более, поэтому ряд высокопоставленных лиц, в первую очередь Д. Ф. Устинов перспективу танкостроения видели в ГТД.

Танк Т-80 с ГТД возник как альтернатива танку Т-64 с двигателем 5ТДФ. Поэтому его конструктор Н.С. Попов всячески пытался препятствовать организацию производства двигателя 6ТД-1 который был разработан в конце 70-х и его установку в танк Т-80. В высших кругах страны постоянно шла дискуссия – какой из двигателей лучше. Было очевидно, что ГТД значительно уступает поршневому двигателю по стоимости, имеет большие путевые расходы топлива, что требует дополнительных затрат на его транспортировку и больших объемов в танке для его размещения.

Но мало кто мог противится Д. Ф. Устинову – одному из первых лиц государства. Для Д. Ф. Устинова был важен факт, что американскому танку «Абраме» был подготовлен ответ в виде советского танка Т-80.

И мало кто задавался экономическим аспектом этого вопроса. Стоимость одного опытного ГТД-1000Т на период 1970 года составляла 167 тыс. руб. стоимость целого танка Т-64 на тот период составляла 174 тыс. руб. то есть в Т-80 только двигатель стоил как целый танк Т-64, при этом по основным характеристикам, кроме максимальной скорости танки были аналогичны.

На период принятия на вооружение в 1976 году стоимость Т-80 превышала стоимость Т-64А в три раза – 480 и 140 тыс. рублей соответственно.

К началу 80-х стоимость серийного производства ГТД из за массовости снизилось до 100 тыс. руб. Но стоимость Т-80Б в сравнении Т-64Б, оснащенных одинаковым СУО и производившихся в один период времени была выше в 2 раза. Но, экономические характеристики не изменяли решимости Д. Ф. Устинова в ориентации на Т-80 как единый танк для армии. Мнение Д.Ф. Устинова не поддерживали многие, в том числе и начальник ГБТУ А. Х. Бабаджанян, сменивший его в 1980 Ю.М. Потапов, но открыто свое мнение не высказывали.

К концу 80-х годов в Советской армии (к востоку от Урала) насчитывалось около 100 танков Т-80, 3700 танков Т-80Б и 600 Т-80БВ. В ГСВГ на 1987 год находилось 2260 танков Т-80Б и Т-80БВ и около 4000 тысяч Т-64А, Т-64Б и Т-64БВ. Танки Т-64 и Т-80 составляли основу советских танковых войск.

Подробнее «История отечественного танкостроения в послевоенный период».

К концу 80-х годов в Советской армии (к востоку от Урала) насчитывалось около 100 танков Т-80, 3700 танков Т-80Б и 600 Т-80БВ. В ГСВГ на 1987 год находилось 2260 танков Т-80Б и Т-80БВ и около 4000 тысяч Т-64А, Т-64Б и Т-64БВ. Танки Т-64 и Т-80 составляли основу советских танковых войск.

На данный момент танки Т-80БВ составляют значительную часть танковых войск России и нуждаются в модернизации. В условиях отсутствия на данный момент в РФ массового серийно производящегося двигателя мощностью 1200 л .с. модернизация Т-80Б является достаточно обоснованной. Существующие разработки по усовершенствованию огневой мощи, такие как комплекс «45М», комплекс активной защиты, внедрение гидрообъемной передачи (ГОП) механизма поворота, резервы модернизации механизма заряжания обеспечивают Т-80Б большой потенциал для модернизации. Рациональным является также вариант оснащения танков Т-80Б башнями снятых с эксплуатации танков Т-80УД с более совершенной защитой и комплексом вооружения. Выбранное в РФ направление на модернизацию существующего танкового парка до 2015 года, вместо дорогостоящих закупок новой техники на УВЗ открывает перспективы для модернизации Т-80Б и Т-80У.


Огневая мощь

На всех модификациях основного боевого танка Т-80 в качестве артиллерийского вооружения установлена 125 мм гладкоствольная пушка типа Д-81, унифицированная с отечественными танками.

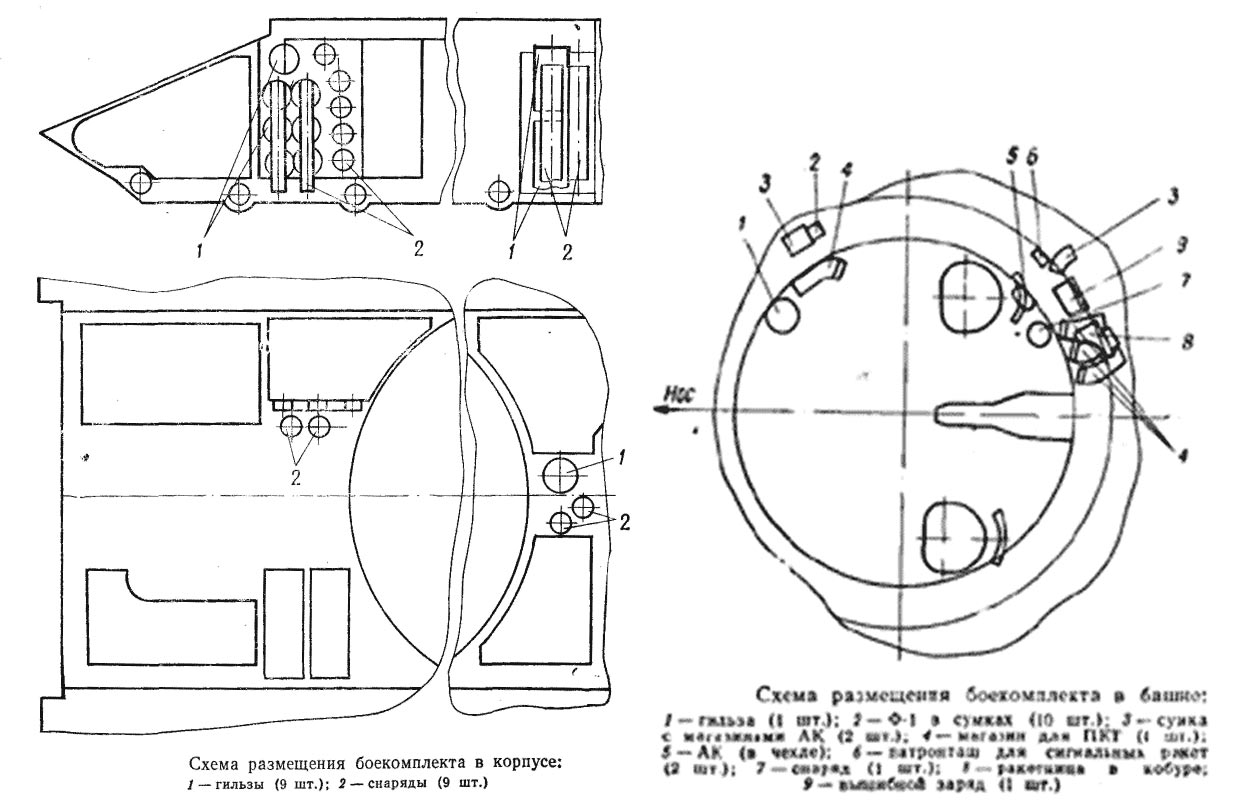

Боевое отделение по компоновке подобно боевому отделению танка Т-64. Кроме 28 выстрелов в механизированной боеукладке, в пределах боевого отделения находятся три выстрела (7 снарядов и заряды к ним размещены в отделении управления).

Боекомплект к пушке состоит из 38 выстрелов. 28 выстре­лов размещены в конвейере и по типам укладываются в любом соотношении. 10 выстрелов размещены в немеханизированной укладке и комплектуются только осколочно-фугасными и куму­лятивными выстрелами.

В боевом отделении размещены: 1 снаряд — верти­кально на полу кабины, за спинкой сиденья командира; 1 гиль­за — на полу передней правой части кабины; 2 снаряда и 2 гиль­зы — у перегородки между средними топливными баками.

В отделении управления размещены: 5 снарядов и 7 гильз — в баке-стеллаже; 2 снаряда — на днище у бака-стеллажа.

На гильзы, установленные в боевом отделении, должны быть надеты чехлы.

Боекомплект спаренного пулемета ПКТ включает 1250 па­тронов, снаряженных в пяти лентах (по 250 патронов в каждой) и уложенных в свои магазины.

Боекомплект Т-80Б

Пять магазинов, входящих в боекомплект, размещены в бое­вом отделении танка:

один магазин — на пулемете;

три магазина — в нише башни справа;

один магазин — на передней правой части кабины.

Боекомплект к зенитной установке состоит из 300 патронов,

снаряженных в три ленты (по 100 патронов в каждой) и уло­женных в штатные магазины, которые размещены:

один магазин — на зенитной установке;

два магазина — на правой стороне кормы башни.


Боекомплект для  автомата АКМС включает 300 патронов, снаряженных в 10 магазинов (по 30 шт. в каждом). Магазины уложены в две сумки и размещены; одна сумка — в стеллаже в башне, за спинкой сиденья командира; другая — в стеллаже в башне, впереди командира, над радиостанцией. Ручные гранаты Ф-1 (10 шт.) уложены в пять сумок и раз­мещены в стеллаже в башне, впереди командира, над радиостанцией. На полке кабины, за спинкой сиденья командира размещен вышибной заряд для аварийного выброса изделия 9М112М. Боекомплект к ракетнице (12 сигнальных ракет) уложен в два патронташа, которые размещены в стеллаже на стенке ка­бины командира.

Танк Т-80 и его модификации оснащен МЗ аналогичными применяемым на танках Т-64.

Боевое отделение по компоновке подобно боевому отделению танка Т-64. Кроме 28 выстрелов в механизированной боеукладке, в пределах боевого отделения находятся три выстрела (7 снарядов и заряды к ним размещены в отделении управления

Первые танки Т-80 были оснащены прицелом наводчика ТПД-2-49 с оптическим базовым дальномером, с независимой ста­билизацией поля зрения только в   вертикальной   плоскости. В дальнейшем началась разработка танкового прицела с лазерным дальномером. Задача состояла в разработке конструкций лазерного дальномера и его установки в танковый прицел-дальномер ТПД2-49, разработкой занимались ЦКБ Красногорского механического завода им. Зверева.

Удалось разместить в корпусе серийного прицела модуль лазерного дальномера и элементы его сопряжения с оптикой этого прицела. Прицел первого этапа получил название ТПД-К1. Специалисты кировского завода принимали активное участие как в «привязке» модернизированного прицела к танку, так и в создании самого прицела. С этим прицелом танк и был принят на вооружение, но наиболее распространенной модификацией Т-80 стал Т-80Б с СУО 1А33 «Объ» и комплексом управляемого вооружения 9К112, полностью позаимствованной с Т-64Б. Подробнее про СУО 1А33. У наводчика так же установлен ночной прицел ТПН3-49 с ЭОП I-поколения и дальностью опознания цели в пассивном режиме 850 м и в активном режиме с подсветкой до 1200 м .


Прицел ТПД-К1 в дальнейшем использовался в танках Т-72А и Т-64А. Задача наводчика Т-80Б сводится к наведению марки прицела на цель, измерению дальности, выбору боеприпаса и производству выстрела..

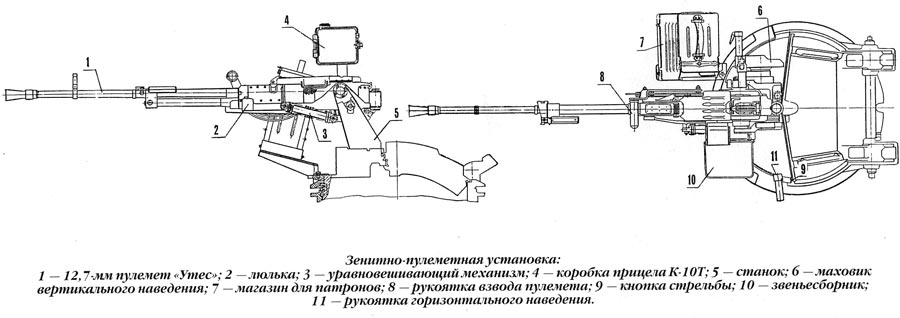

С пушкой спарен пулемет ПКТ калибра 7,62 мм . Для стрельбы по воздушным целям имеется зенитный пулемет НСВТ калибра 12,7 мм , установленный на основании люка командира танка.

пулемет НСВТ калибра 12,7 мм, установленный на основании люка командира танка

ЗПУ на командирской башенке сделана по ста­ринке, без всяких электроприводов. Более того, ну­жен или не нужен зенитный пулемет, для вращения командирской башенки командир танка должен вра­щать всю конструкцию вместе с ЗПУ, а это примерно 300 кг массы, да еще пулемет НСВ-12,7 «Утес» высту­пает от оси вращения на полтора метра, тот еще ры­чаг.

Защита

Усиление защиты Т-80Б осуществлялось за счет применения катаной брони повышенной твердости типа БТК-1 для лобовых и бортовых деталей  корпуса. Лобовая деталь корпуса имела оптимальное соотношение толщин трехпреградной брони аналогичное предложенному для Т-72А.

При разработке танка были попытки создать литую башню из стали повышенной твердости, которые не увенчались успехом. В результате была выбрана конструкция башни из литой брони средней твердости с заливаемым стержнем по типу башни танка Т-72А причем толщины брони башни Т-80Б были увеличены, такие башни были приняты для серийного производства с 1977-го года.

Дальнейшее усиление бронирования танка Т-80Б достигнуто в Т-80БВ, принятом на вооружение в 1985 г . Броневая защита лобовой части корпуса и башни этого танка принципиально такая же, как на танке Т-80Б, но состоит из усиленной комбинированной брони, и из навесной динамической защиты «Контакт-1». В ходе перехода на серийное производство танка Т-80У на некоторых танках Т-80БВ последних серий (объект 219РБ) устанавливались башни по типу Т-80У, но со старым СУО и комплексом управляемого вооружения «Кобра».

Дальнейшее усиление бронирования танка Т-80Б достигнуто в Т-80БВ, принятом на вооружение в 1985 г. Броневая защита лобовой части корпуса и башни этого танка принципиально такая же, как на танке Т-80Б, но состоит из усиленной комбинированной брони, и из навесной динамической защиты «Контакт-1»

Для обеспечения защиты от высокоточных средств, поражающих танк, как правило, из верхней полусферы в зону моторно-трансмиссионного отделения (все они в основном с тепловыми головками самонаведения), направляющую решетку выпускного коллектора выполнили коробчатой формы. Это позволило несколько удалить место выхода горячих газов от кормового броневого листа и фактически "обмануть" самонаводящиеся средства. Кроме того, имеющийся на машине комплект оборудования подводного вождения танка (ОПВТ) разместили на корме башни, прикрыв, таким образом, значительную часть крыши МТО.


Внутренние стенки боевого отделения и отделения управления покрыли слоем подбоя из полимерного материала. Он выполняет двойную защитную функцию. При попадании в танк кинетических и бронебойно-фугасных противотанковых боеприпасов он препятствует разлету внутри корпуса мелких броневых осколков, образующихся на внутренней поверхности брони. Кроме того, благодаря специально подобранному химическому составу, этот подбой существенно ослабляет воздействие на экипаж гамма-излучения. Для этих же целей служат специальная плита и вставка в сиденье механика-водителя (защита его от излучения при преодолении зараженных участков местности).

Предусмотрена и защита от нейтронных средств поражения. Как известно, наиболее эффективно эти частицы с нулевым зарядом задерживаются водородсодержащими материалами. Поэтому подбой, о котором говорилось выше, выполнен именно из такого материала. Топливные баки системы питания двигателя расположены снаружи и внутри машины таким образом, чтобы окружить экипаж практически сплошным антинейтронным поясом.

Также для защиты от оружия массового поражения (ядерного, химического и бактериологического) и для тушения возникающих в машине пожаров предназначена установленная в танке специальная полуавтоматическая система коллективной защиты (СКЗ). Она включает: прибор радиационной и химической разведки (ПРХР), аппаратуру коммутации ЗЭЦ-11-2, фильтровентиляционную установку (ФВУ), подпоромер, механизм остановки двигателя (МОД), закрывающиеся уплотнения с исполнительными механизмами и постоянные уплотнения корпуса и башни. Работает система в двух режимах: автоматическом и ручном - по командам с пульта управления (в исключительных случаях для тушения пожаров по команде с пульта П11-5).

В автоматическом режиме (основном) при обнаружении за бортом танка радиоактивного или химического заражения воздуха (с помощью прибора ПРХР в режиме постоянного контроля воздуха) с датчиков системы поступает команда на исполнительные механизмы закрывающихся уплотнений и включается фильтровентиляционноя установка, создающая в обитаемых отделениях избыточное давление очищенного воздуха. В это же время срабатывает звуковая и световая сигнализация, оповещая экипаж о характере заражения местности. Эффективность и надежность функционирования системы доказана в ходе специальных испытаний с моделированием ситуаций по зараженности воздуха, близких к реально возможным.

Противопожарное оборудование связано с СКЗ через аппаратуру коммутации ЗЭЦ-11-2 и может работать автоматически или от кнопок на пультах у механика-водителя и командира. В автоматическом режиме оборудование срабатывает по сигналу, поступающему с термодатчиков аппаратуры ЗЭЦ-11 -2. При этом выключается нагнетатель и закрываются клапаны ФВУ и срабатывает МОД. В результате прекращается доступ воздуха в МТО. Затем подрывается пиропатрон одного из трех баллонов с огнегасящим составом и через распылитель осуществляется заполнение им соответствующего (месту возникновения пожара) отделения танка. После тушения пожара нагнетатель ФВУ автоматически включается с открыванием клапанов, что способствует быстрому удалению продуктов сгорания и огнегасящего состава из обитаемых отделений танка. При этом снимается электрический сигнал с МОД, что дает возможность осуществить запуск двигателя.

Перечисленные конструктивные решения служат для защиты экипажа и внутреннего оборудования танка в случае попадания в него различных противотанковых средств. Для того чтобы снизить вероятность их попадания, на Т-80 установили термодымовую аппаратуру, для постановки дымовых завес ТДА и дымовые гранатометы системы 902Б «Туча». Танк оснащен оборудованием для самоокапывания и для навешивания минного трала.

Защита экв. (мм.)



башня

корпус

от БПС

420

570

от КС с НКДЗ «контакт-1»

760

820

Характеристики подвижности

Силовая установка

Силовая установка состоит из газотурбинного дви­гателя и систем, обеспечивающих его работу: топлив­ной, управления, масляной, воздухоочистки, воздуш­ной и специального оборудования. К специальному оборудованию силовой установки относятся системы сдува пыли и вибрационной очистки, устройство рас-пыливания топлива и продувки форсунок, термиче­ская дымовая аппаратура.


Танк Т-80 с ГТД с 1976 г . выпускался в Омске с двигателем, который производил Калужский моторный завод Министерства авиационной промышленности. Разработка этого двигателя была осуществлена ЛНПО им. Климова в период 1968-1972 гг.

Двигатель имел условное обозначение ГТД 1000Т. Мощность его составляла 1000 л .с. на стенде, что соответствовало 795 л .с. в танке, удельный эффективный расход топлива в стендовьгх условиях - не более 240 г/э.л.с.ч. В условиях танка - 270 г/э.л.с.ч. Гарантийный срок работы составляет 500 часов, моторесурс 1000 часов.

Двигатель ГТД 1000Т - трехвальный, с двухкаскадным центробежно-центробежным компрессором, двумя одноступенчатыми турбинами компрессора, кольцевой противоточной камерой сгорания, свободной одноступенчатой силовой турбиной с регулируемым сопловым аппаратом.

Рабочий цикл ГТД состоит из тех же процессов, что и цикл поршневого двигателя — впуска, сжатия, сго­рания, расширения и выпуска. Однако в отличие от поршневых двигателей, в которых эти процессы про­текают последовательно в одном и том же месте (в ци­линдре), в ГТД они осуществляются одновременно и непрерывно в разных местах: процессы впуска и сжа­тия в компрессорах; сгорания — в камере сгорания; расширения — в турбинах; выпуска — в выпускном па­трубке.

Отбор мощности на ведущие колеса машины произ­водится со свободной турбины через редуктор двига­теля и трансмиссию. Частота вращения ротора сво­бодной турбины в зависимости от положения педали подачи топлива и сопротивления грунта может изме­няться в пределах от нуля до 26650 об/мин.

Двигатель в силовом отделении машины устанавли­вается в моноблоке с агрегатами и узлами систем, что ускоряет и упрощает монтажно-демонтажные работы.

Моноблок устанавливается вдоль продольной оси танка на трех опорах: двух задних бугелях и передней подвесной опоре. На танке Т-80 время на замену двигателя составляет - 5 часов, каждой коробки передач - 4,5 часов. (Итоговое донесение по войсковой эксплуатации 3 роты в ПриВО).

На танке Т-72 время замены двигателя - 24 часа. (Отчет 38 НИИИ БТТ, «Контроль за ходом войсковой эксплуатации танков Т-72 в БВО). Время замены каждой коробки передач 10,5 часов, гитары 17,7 часа (Руководство по войсковому ремонту танков Т-72).

Топливная система

В топливную систему входят восемь внутренних, и пять наружных топливных баков, насосы, фильтры, клапаны, краны, трубопрводы и приводы управления.

Для заправки топливной системы применяется то­пливо марок Т-1, ТС-1, РТ, а также дизельное топливо Л, 3, А. Основным топливом является Т-1 и ТС-1. До­пускается смешивание дизельного топлива с топли­вом Т-1, ТС-1 и РТ в любой пропорции.  Общий запас топлива в забронированном объеме составляет 1110 л ., наружные баки – 700л., дополнительные бочки 400 л .

Система воздухоочистки

Система воздухоочистки предназначена для очист­ки воздуха, поступающего в двигатель, сопловый ап­парат турбины высокого давления, на обдув агрега­тов силового отделения.

Система воздухоочистки включает воздухозаборные жалюзи крыши силового отделения с защитной сеткой, блок воздухоочистителя и радиаторов, венти­лятор обдува агрегатов, два вентилятора отсоса пыли и охлаждения масла, воздуховод обдува агрегатов,

два воздуховода выброса охлаждающего воздуха и пыли, люк перегородки силового отделения, воздуш­ные фильтры соплового аппарата турбины высокого давления и наддува полостей опор.


Трансмиссия

Трансмиссия машины механическая, с гидравличе­ской сервосистемой управления, на основе применяемой на Т-64, адаптированная для ГТД.

Ходовая часть

Конструкция ходовой Т-80 содержит опорные катки с наружной обрезинкой, гусеничную ленту, выполненную  из штампованных элементов, соединенных между собой параллельным,  т.е. сдвоенным резинометаллическим шарниром, при этом штампованные элементы гусениц  в  местах контакта с опорными катками (т.е. по беговой дорожке) выполнены  с  обрезинкой.

Подвеска танка индивидуальная, торсионная, с гидравлическими амортизаторами. Она состоит из 12 узлов подвески и 6 амортизаторов.

Размещение торсионов параллельное, на всю ширину корпуса маши­ны, со смещением вперед торсионов правого борта, при этом торсионы левого и правого борта не взаимозаменяемы.

Амортизаторы — гидравлические, порш­невые, телескопического типа, двухстороннего дейст­вия. На танке установлено шесть амортизаторов (по три на каждом борту): на первых, вторых и шестых уз­лах подвески.


Тактико-технические характеристики

Параметр

Единица измерений

Т-80Б

Полная масса

т

42,5

Экипаж

чел.

3

Удельная мощность

л.с./т

25,8

Двигатель (ГТД-1000Т)

л.с.

1000



Ширина танка

Удельное давление на грунт

кгс/см2

0,86

Температурный режим работы

°С

-40…+55

(со снижением мощности)

Длина танка

с пушкой вперед

мм

9651

корпуса

мм

6982

Ширина танка

по гусенице

мм

3384

по съемным защитным экранам

мм

3582

Высота по крыше башни

мм

2219

Длина опорной поверхности

мм

4284

Дорожный просвет

мм

431

Ширина колеи

мм



Скорость движения

Средняя по сухой грунтовой дороге

км/ч

40…45

Максимальная по дороге с твердым покрытием

км/ч

70

На передаче заднего хода, максимальная

км/ч

11

Расход топлива на 100 км

По сухой грунтовой дороге

л, до

450…790

По дороге с твердым покрытием

л, до

430…500

Запас хода:

на основных топливных баках

км

335

с дополнительными бочками

км

410

Боекомплект



Выстрелов к пушке

шт

45

(из них в конвейере механизма заряжания)

шт

28

Патронов:



к пулемету ( 7,62 мм )

шт

1250

к пулемету  ( 12,7 мм )

шт

450

Аэрозольных гранат

шт

12


Использованны материалы:

«Танк, бросающий вызов времени. К 25-летию танка Т-80». Коллектив авторов: М. В. Ашик, А. С. Ефремов, Н. С. Попов. С- Петербург. 2001

«Моторы и судьбы. О времени и о себе». Н.К. Рязанцев. Харьков. 2009 г .
