RDF/LT ARES

Легкий 14,8-т танк для сил

быстрого развертывания

Общая информация

Легкий танк фирмы AAI для сил быстрого развертывания является новой концепцией в разработке легкого танка.

Наклонная лобовая броня обеспечивает достаточную защиту при малой массе. Основным вооружением является полностью автоматическая 75-мм пушка, позволяющая вести стрельбу бронебойными оперенными снарядами с отделяющимися ведущими частями со сверхвысокой начальной скоростью или осколочно-фугасными боеприпасами при темпе стрельбы 70 выстрелов в минуту.


Высокие скорости слежения полностью стабилизированной системы наведения пушки обеспечивают эффективную противовоздушную защиту при углах возвышения до 40°. Легкий танк сил быстрого развертывания фактически сочетает возможности двух машин в одной: обеспечивает борьбу с танками и воздушными целями. При массе 14,8 т легкий танк легко транспортируется по воздуху и морю в больших количествах и может легко преодолевать мосты малой грузоподъемности, узкие туннели и городские улицы.

Открыть в новом окне

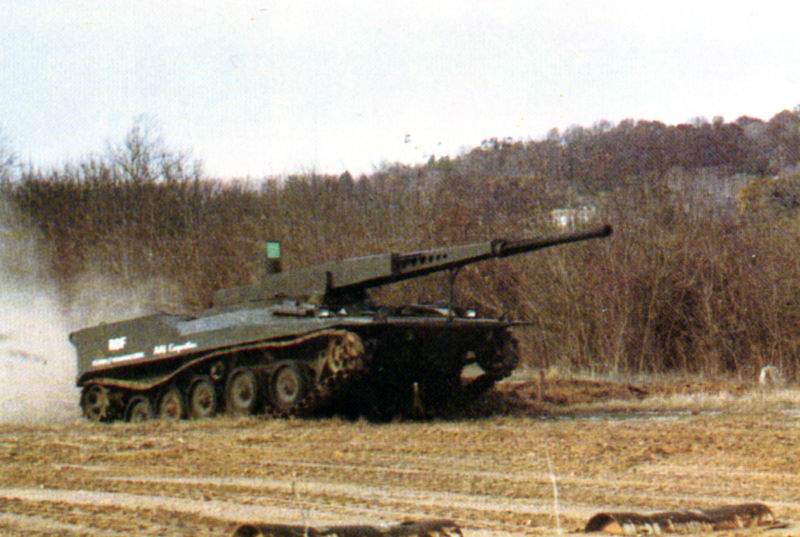

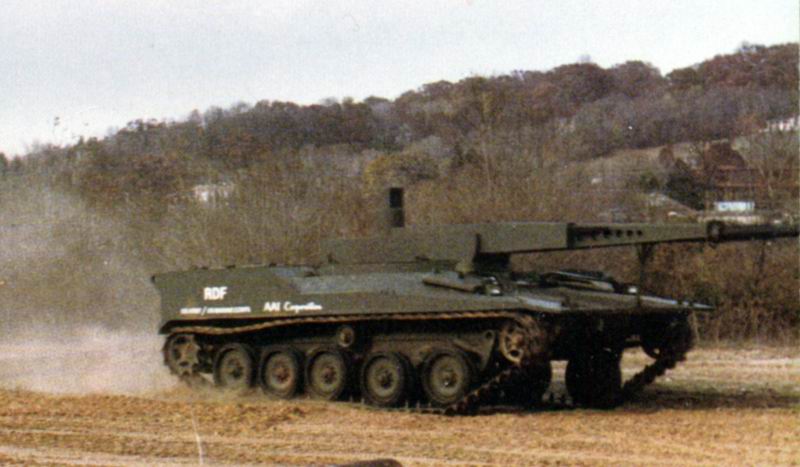

Рис. 1. Легкий танк сил быстрого развертывания

Открыть в новом окне

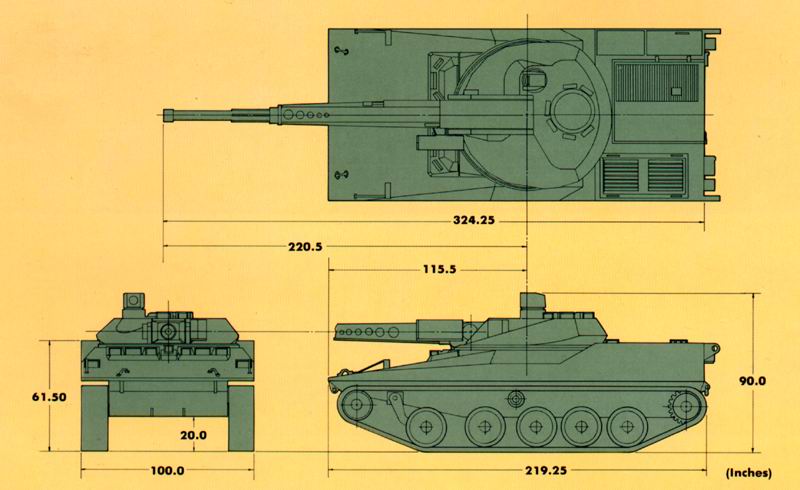

Рис. 2. Проекции легкого танка (размеры даны в дюймах)

Открыть в новом окне

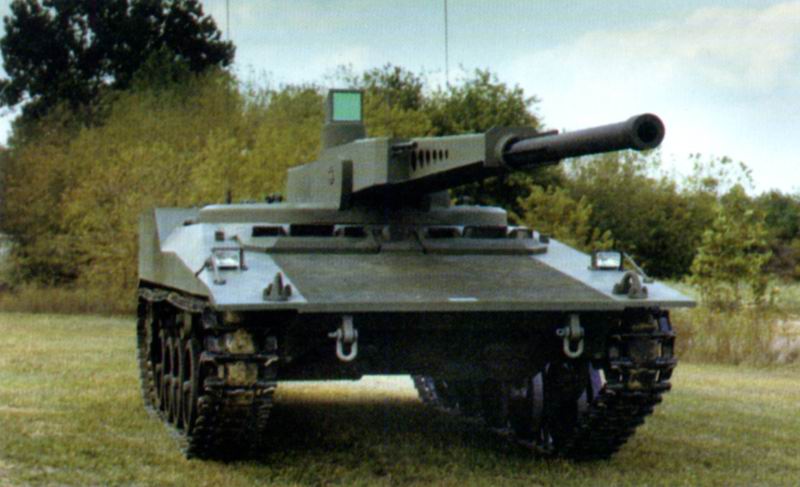

Рис. 3. 14-т вариант танка с экипажем 2 человека и с безэкипажной башней

Огневая мощь

Танк RDF/LT вооружен 75-мм автоматической пушкой, способной поражать любой имеющийся в мире танк (в борт). Вспомогательным вооружением является 7,62-мм пулемет. Малая масса и низкая силы отката делают 75-мм пушку идеальной для установки на легкой машине. Автоматическое заряжание обеспечивает избирательную доставку выстрелов кинетического действия (БПС) и многоцелевых осколочно-фугасных выстрелов.

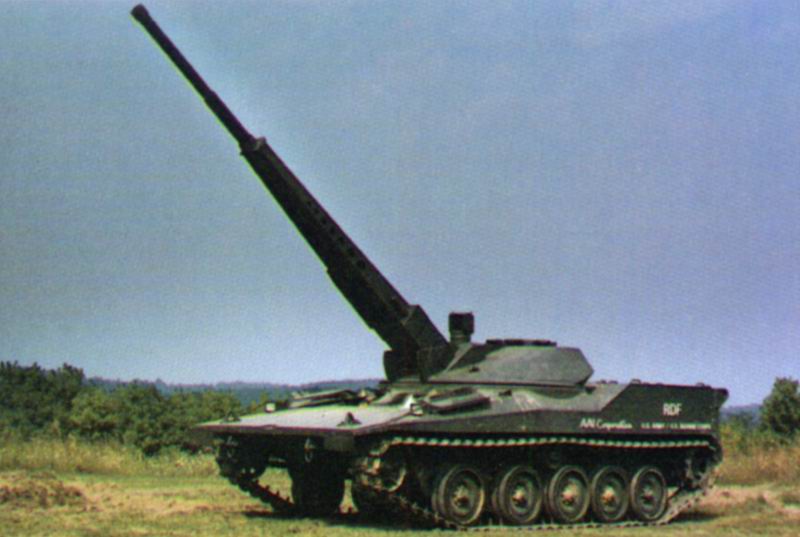

Пушка имеет угол возвышения до 40°, что позволяет вести эффективную борьбу с самолетами и вертолетами противника, с использованием боеприпасов с неконтактным взрывателем. Пушка ведет стрельбу либо одиночными выстрелами, либо очередями при скорострельности 70 выстрелов в минуту. Длина пушки ARES 5,661м, масса 1144кг, сила сопротивления откату 136кН

Открыть в новом окне

Рис. 5

Фирма AAI разработала телескопические выстрелы для усовершенствованной боеукладки танка RDF/LT; снаряды содержатся в оболочке боевого заряда гильзы. В танке может перевозиться 60 выстрелов калибра 75-мм, 2600 шт. 7,62-мм боеприпасов и 16 дымовых гранат для постановки локальной дымовой завесы или защиты от наблюдения в ИК-диапазоне. Максимальная дальность стрельбы основного 75-мм вооружения более 9000 м.





Открыть в новом окне

Рис. 4

Тактико-технические характеристики

Общие



Боевая масса, т

14,8

Сухая масса, т

13,5

Экипаж, чел.

3

Давление на грунт, psi

7

Удельная мощность, л.с./т

24

Глубина преодолеваемого брода (без снаряжения), дюймы

40


Двигатель



Изготовитель

GMC, Detroit Diesel Allison Div.

Тип

Дизельный с турбонаддувом

Модель

6V53T

Максимальная мощность, л.с.

350

Запас топлива, галлоны

100

Трансмиссия



Изготовитель

GMC, Detroit Diesel Allison Div.

Тип

Кросс-драйв

Модель

Х-200

Вооружение



Основное,  тип

75-мм пушка со сверхвысокой начальной скоростью снаряда

модель

ARES

Вспомогательное

Спаренный 7,62-мм пулемет (М-240)

Боекомплект

75-мм APFSDS, HE, выстрелов

7,62-мм, патронов

Дымовые гранаты, шт

60

2600

16

Управление огнем



Имеется множество вариантов для удовлетворения запросов потребителей

Связь



Радиостанция AN/VRC-43



Подвеска



Тип

Торсионная

Опорные катки

10

Гусеница

М-113

Электрическая система



Электрическая энергия

(6 аккумуляторных батарей, 12 В)

24 В постоянного тока

Емкость, батареи

190 A

Характеристики башни



Пушка и спаренный пулемет

Угол возвышения, град.

Угол склонения, град.

+40

-15

Гидравлический механизм и ручное управление

Скорость поворота (по горизонтали и по вертикали), град/с

60

Характеристики машины



Максимальная скорость, миль/ч

40

Запас хода (по топливу), миль

300

Поворот вокруг оси

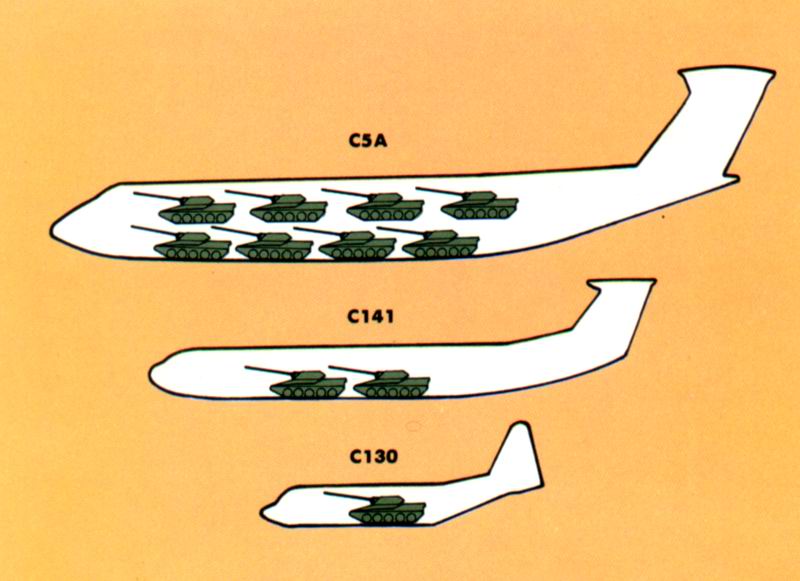

Авиатранспортабельность



8 машин на военно-транспортном средстве С-5А

2 машины на военно-транспортном средстве С-141

1 машина на военно-транспортном средстве С-130

Транспортабельность

Легкий танк RDF/LT транспортабелен вертолетами. Стратегических и тактических преимуществ можно добиться путем быстрого перемещения для развертывания танков вместе с экипажем, топливом и боеприпасами. Транспортное средство С-5А может перевозить восемь танков

RDF/LT за полет, С-141 – две машины, а С-130 – одну. Малый объем и малая масса делают танк RDF/LT идеальным для перевозки на морских транспортных средствах.

Открыть в новом окне

Рис. 6

Надежность

Танк RDF/LT основан на составляющих ряда проверенных в бою систем сухопутных войск США: усовершенствованного БТР М-113, легкого танка М-551 и современного основного боевого танка М-1 сухопутных войск США.

Защита

75-мм пушка этого легкого танка способна уничтожить любой имеющийся танк на дальности боевого применения. А в дуэльном бою с более круп
ным, более тяжелым танком эта меньших размеров машина имеет в два раза большую вероятность выживания, так как в настоящем бою танк, который попадет первым, уничтожит другой танк.

Броня 14,8-т танка RDF/LT обеспечивает защиту от 90% средств нападения иностранных дивизий. Защита обеспечивается наклонной алюминиевой броней со специальными стальными дополнительными броневыми листами. Танк RDF/LT обеспечен броневой защитой, эквивалентной защите БМП М-2.

Вездеходность

Танк RDF/LT имеет преимущества по скорости и массе колесных машин плюс возможность передвижения там, где колеса не могут пройти. Он обладает маневренностью в арктических снегах, на илистых берегах и в песках


пустыни, а также на сильно пересеченной холмистой местности. Удельная мощность 24 л.с./т позволяет легкому танку быстро перемещаться на разнообразные неподготовленные огневые позиции, на которых низкий профиль танка RDF/LT делает его самой трудной целью.
