Боевой многофункциональный робототехнический комплекс
«Уран-9»

Боевой многофункциональный робототехнический комплекс

«Уран-9» (Доломит-1)

ОАО «766 УПТК» (г. Нахабино, Московская обл. http://766uptk.ru/)

Боевой многофункциональный робототехнический комплекс «Уран-9»

НАЗНАЧЕНИЕ

Боевой многофункциональный робототехнический комплекс БМРК «Уран-9» предназначен для повышения эффективности выполнения боевых задач и снижения потерь личного состава подразделений при ведении боевых действий, в том числе на урбанизированной местности и в городских условиях

СОСТАВ КОМПЛЕКСА

Боевой робототехнический комплекс «Уран-9»
  Боевой робототехнический комплекс «Уран-9»

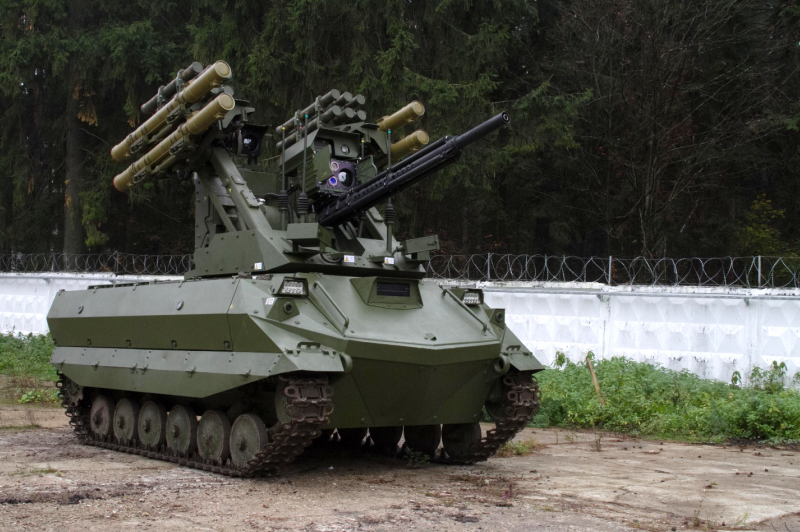

        Робот разведки и огневой поддержки (РРОП) с системами дистанционного и автоматического управления – 4 ед.;

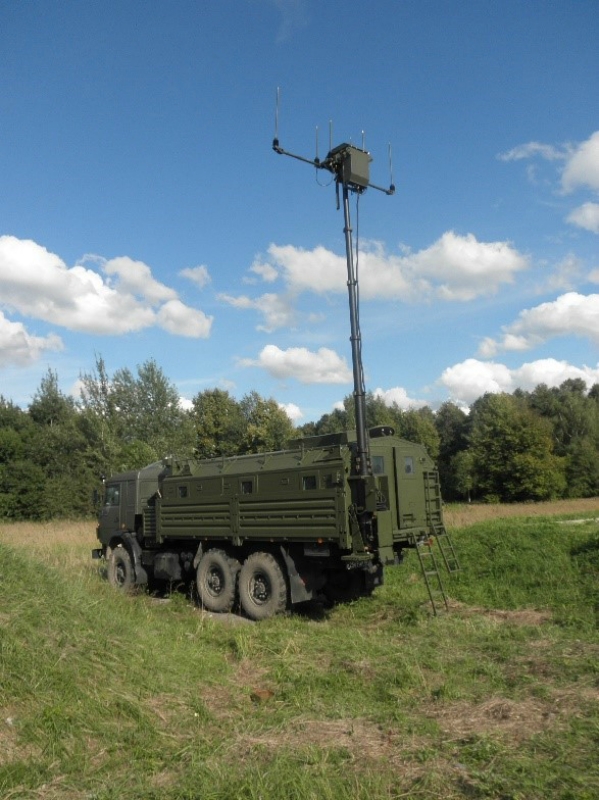

        Подвижный пункт управления (ППУ) на автомобильном шасси с системами жизнеобеспечения и связи с управляемыми машинами и вышестоящим командным пунктом– 1 ед.;

        Комплект средств технического обеспечения;

        Комплект ЗИП 1 к-т

        Расчет БМРК: 7 человек

ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ

        Двойное назначение – в мирное время: патрулирование государственной границы; поддержка сухопутных операций; использование оружия нелетального действия; психологическое воздействие на потенциального противника

        Новые технологии - для движения РРОП использует электромеханическую трансмиссию; заложены требования  снижения радиолокационной заметности; защита от оптических и лазерных средств обнаружения и прицеливания используется



Вооружение

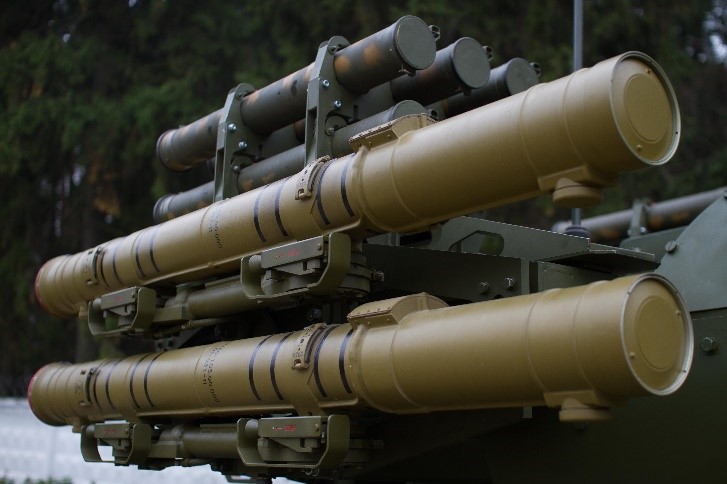

        Ракетное оружие ПТУР «Атака»: 4 шт.

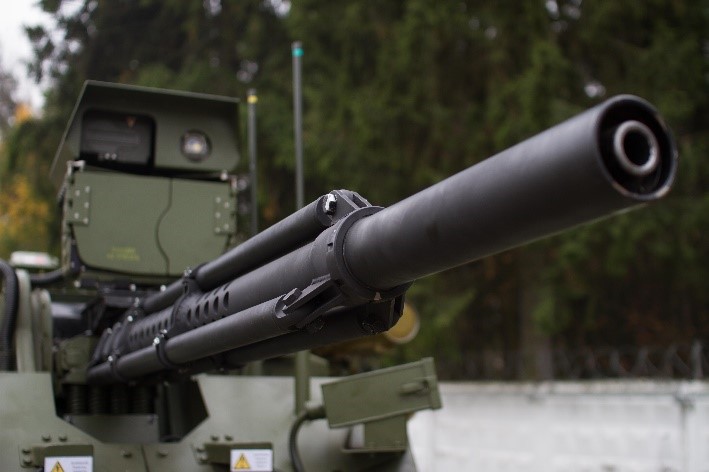

        Артиллерийское оружие - автоматическая пушка  30-мм типа 2А72 с оборудованием для размещения боекомплекта на 200 выстрелов

        Стрелковое оружие - пулемёт 7,62-мм ПКТМ с оборудованием для размещения боекомплекта не менее 1000 патронов

        Станция обнаружения оптических средств наведения

        Обзорная и прицельная станции

        Дальность радиоканала РРОП – ППУ: до 5 км

        Дальность радиоканала РРОП – РРОП: до 1 км

Боевой многофункциональный робототехнический комплекс
«Уран-9»

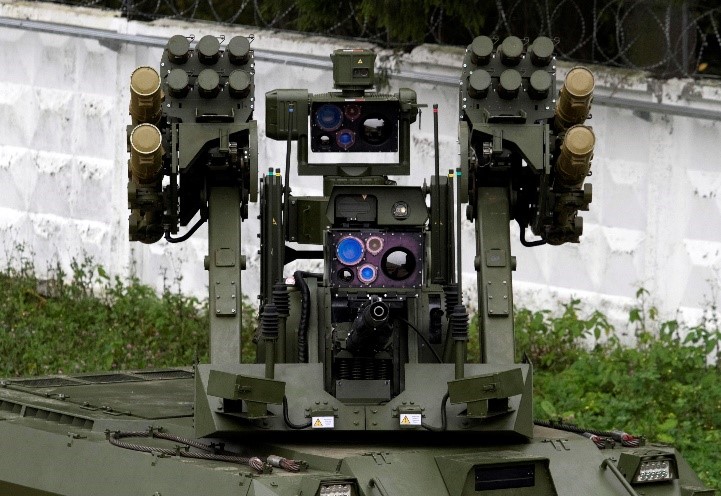

Конструкция установки вооружения имеет модульный принцип построения, что позволяет менять состав вооружения РРОП в зависимости от требований заказчика.

Боевой многофункциональный робототехнический комплекс
«Уран-9»
  Боевой многофункциональный робототехнический комплекс
«Уран-9»

Боевой многофункциональный робототехнический комплекс
«Уран-9»
  Боевой многофункциональный робототехнический комплекс
«Уран-9»

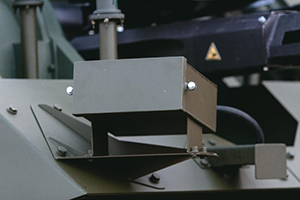

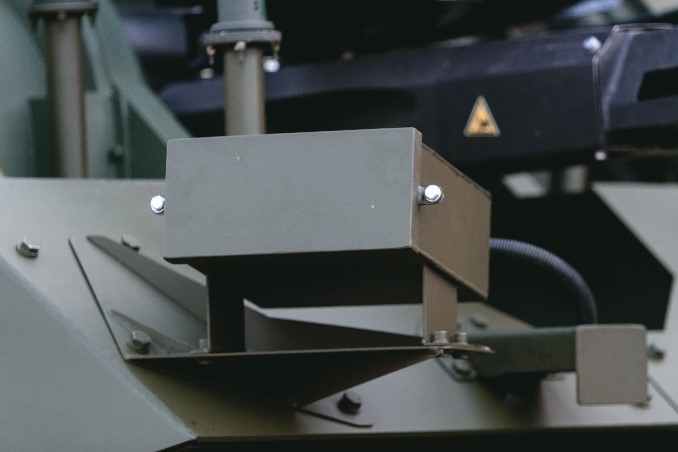

Каждый РРОП и ППУ оборудованы системой предупреждения о лазерном облучении, которая позволяет оператору определять источник излучения в секторе 30°.

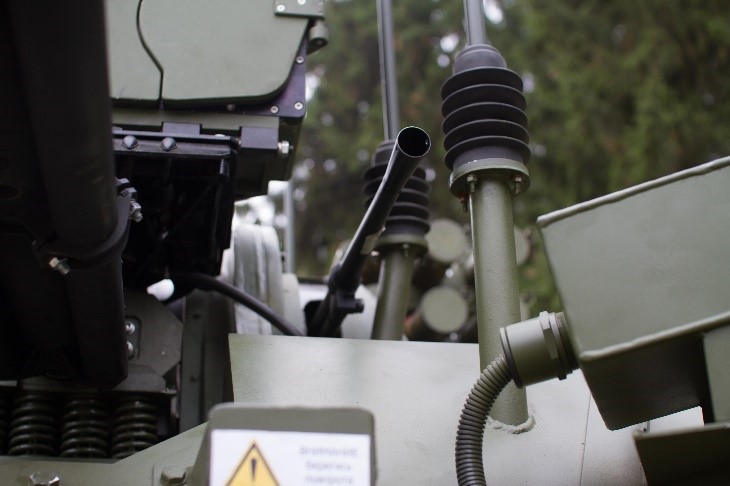

В качестве дополнительных мер защиты на РРОП установлена система постановки дымовых завес, позволяющая в автоматическом режиме произвести постановку дымовой (помеховой) завесы в секторе из которого идет лазерное облучение РРОП.

Преодолеваемые препятствия

        Ширина преодолеваемого рва: 1200 мм

        Высота стенки (уступа): 300 мм

        Глубина водной преграды: 500 мм

        Удельное давление гусениц ходовой части РРОП на грунт: 0,6 кг/см²

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

        Длина: 5228 мм

        Ширина: 2500 мм

        Высота: 3730 мм

        Полная масса: до 12000 кг

        Максимальная скорость движения: до 35 км/ч

        Запас хода: 200 км

        Силовая установка РРОП: 4-тактный дизель с турбонаддувом

        Мощность номинальная (пиковая): 75 (200) кВт

ТТХ РРОП:

ХАРАКТЕРИСТИКА

ЗНАЧЕНИЕ

Снаряженная масса

до 12 т

Габариты (ДхШхВ)

5600х2500х3100 мм

Мощность силовой установки

200 (300) кВт

Дизельный двигатель

ЯМЗ 5347-16

Максимальная скорость движения

Не менее 35 км/час

Запас хода

200 км

Время непрерывной работы на одной заправке

6 ч

Удельное давление гусениц ходовой части на грунт

не более 58 кПа

Управление

дистанционное, по радиоканалу

не менее 4 км

Сектор наведения пушечно-стрелкового вооружения

в азимутальной плоскости - 360

по углу места – от -10 до +45

Сектор наведения ракетного и огнеметного вооружения

в азимутальной плоскости - 360

по углу места – от -15 до +70

Тип корпуса

бронированный корпус со средствами снижения заметности

Дальность поражения целей

-днем до 5000 м

-ночью до 3500 м
