УНИФИЦИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ ОГНЕМ

БРОНЕТАНКОВОЙ ТЕХНИКИ



Н.И. Хохлов, Л.М. Швец, В.И. Давыдов, И.А. Матвеев, Л.А. Богданова

(ГУП «КБП»)



Ведущие страны мира постоянно совершенствуют бронетанковую технику: неуклонно растут показатели огневой мощи, подвижности и защищенности боевых машин (БМ).

Существующий отечественный парк бронетанковой техники не соответствует современным требованиям. Основная масса БМ разработана более тридцати лет назад. Эти образцы не обеспечивают эффективную стрельбу ночью, с ходу и на плаву, по подвижным целям, а также отражение средств воздушного нападения. Необходима их глубокая модернизация, позволяющая обеспечить решение боевых задач в современных условиях.

Одним из основных факторов повышения боеспособности современных образцов бронетанковой техники (БТТ) является оснащение их более совершенной системой управления огнем (СУО), см. рис. 1.  В течение десятилетий наблюдалось заметное отставание развития СУО образцов БТТ легкой весовой категории (БМП, БМД, БТР) по сравнению с танковыми СУО.

В боевой машине пехоты БМП-1 для стрельбы 73-мм орудия и спаренного с ним пулемета используется перископический комбинированный прицел наводчика с зависимой линией визирования (вместе с оружием) и нестабилизированный электрический привод. Поэтому стрельба БМП-1 всеми видами вооружения может вестись только с места.

В СУО БМП-2 появляется стабилизатор вооружения, впервые для боевых машин легкой весовой категории, благодаря этому стрельба 30-мм пушки и спаренного с ней пулемета ведется не только с места, но и с ходу, ПТУР – только с места.

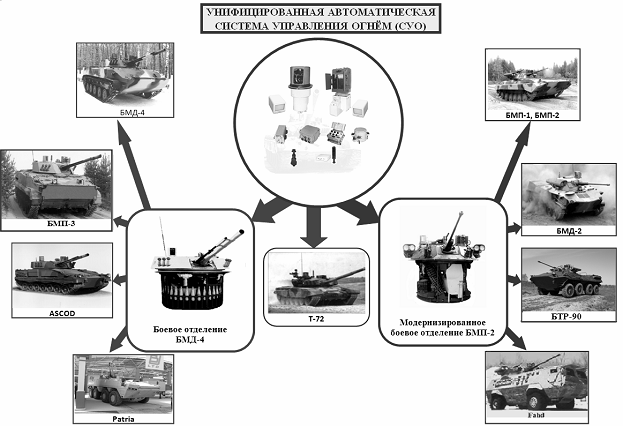

Размещение унифицированной системы управления огнем на образцах БТТ



Рис. 1. Размещение унифицированной системы управления огнем на образцах БТТ



В то время как танки уже были оснащены лазерными дальномерами и баллистическими вычислителями с датчиками условий стрельбы, боевые машины, например БМП-2, не имели их в своем составе. Отставание системы управления огнем и комплекса вооружения БМП-2 в целом от современного уровня наблюдается по нескольким направлениям.

1. Неавтоматизированная система управления огнем (СУО) БМП-2, в которой отсутствуют бортовой вычислитель, современные прицелы, автомат сопровождения, не позволяет вести точную стрельбу и ограничивает эффективную дальность стрельбы из 30-мм пушки 1100 – 1400 м . При стрельбе с ходу не обеспечивается необходимая точность стабилизации линии визирования, реализуемой жестко связанным с оружием прицелом БПК-2-42.

2. Стрельба управляемым вооружением возможна только с места из-за проводной линии связи ПТУР «Конкурс» и отсутствия стабилизированной линии визирования.

3. ПТУР «Конкурс» имеет низкую скорострельность из-за необходимости перезаряжания пусковой установки. В процессе перезаряжания происходят большие потери времени и имеется опасность поражения заряжающего осколками или огнем стрелково-пушечного вооружения.

4. Стрельба ночью может производиться только автоматической пушкой и пулеметом ПКТ на дальности не более 800 м .

5. Стрельба по средствам воздушного нападения, осуществляемая с помощью ракурс- ного прицела 1П3-3, по существу ограничивается созданием психологического эффекта: вероятность поражения типовой воздушной цели не превышает сотых долей.

Качественным скачком для легкобронированной техники стало принятие на вооружение Российской Армии в 1987 г . боевой машины пехоты БМП-3. Комплекс вооружения БМП-3 создан в ГУП «КБП». По своемусоставуи мощи огня он являлся уникальным, превосходящим не только серийные, но и перспективные БМП всех стран мира. В своем составе комплекс имеет 100-мм орудие, 30-мм пушку, управляемое вооружение с ракетой, выстреливаемой из ствола орудия, и СУО, параметры которой были не хуже танковых, а по некоторым параметрам превосходили их.

В СУО БМП-3, в отличие от БМП-2, впервые использовался прицел наводчика с независимой линией визирования, что позволило осуществлять стрельбу при движении носителя не только артиллерийским, но и управляемым вооружением, а также аналоговый баллистический вычислитель.

При этом часть параметров поступала в него автоматически, с датчиков: скорость машины, курсовой угол, угловая скорость цели в горизонтальном канале, крен машины, дальность до цели. Для измерения дальности введен лазерный дальномер, который устанавливался на стволе. Для медленно меняющихся параметров: температуры воздуха и заряда, атмосферного давления, отклонения начальной скорости – предусматривался ручной ввод. Таким образом, на примере развития СУО БМП-1, БМП-2 и БМП-3 прослеживается сближение линий развития СУО танков и легкобронированной техники, в частности БМП.

В то же время принятая на вооружение более двадцати лет назад БМП-3 имела существенный резерв повышения тактико-технических характеристик. В части СУО комплекса вооружения БМП-3 совершенствование проводилось в следующих основных направлениях:

– обеспечение эффективного боевого применения днем и ночью, в сложных метеоусловиях и при дымовых помехах;

– автоматизация боевой работы, снижение нагрузки на экипаж в бою;

– улучшение обзорности экипажа за счет совершенствования его прицельно-наблюдательного комплекса;

– повышение точности стрельбы артиллерийского вооружения, обеспечение эффективной стрельбы по низколетящим и малоскоростным самолетам и вертолетам;

– обеспечение автономности действия во всех боевых ситуациях и отдельныхфазах боя

– при огневой подготовке атаки, наступлении, отражении контратаки противника, в том числе ведение эффективной стрельбы с закрытых огневых позиций.

Новым шагом в развитии СУО БМП явилась разработанная ГУП «КБП» СУО боевой машины десанта БМД-4, которая по многим характеристикам превзошла танковые СУО, см. рис. 2.

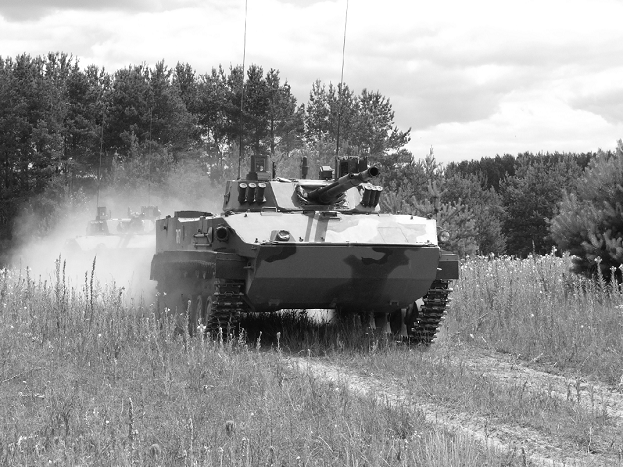

Рис.2. БМД-4 с унифицированной СУО в составе БО
«Бахча-У» (Б8Я01) ГУП «КБП»

Рис.2. БМД-4 с унифицированной СУО в составе БО

«Бахча-У» (Б8Я01) ГУП «КБП»





В состав СУО вошли следующие основные компоненты: комбинированный дневноночной прицел наводчика, панорамический прицел командира, высокоточный стабилизатор вооружения, цифровой баллистический вычислитель с системой датчиков, теле тепловизионный автомат сопровождения, см. рис. 3.

В СУО реализованы новые технические решения.

1. Разработан комбинированный прицел наводчика с тепловизионным, визирным, лазерным дальномерным и информационным каналами наведения ракет, объединенными единым блоком головного зеркала, с высокоточной двухплоскостной стабилизацией линии визи рования. Это дает возможность обнаруживать цели на больших дальностях в движении, надежно сопровождать цель вручную и в автоматическом режиме.

2. Дальномерный канал прицела, конструктивно выполненный в едином блоке с визирным каналом, позволяет измерять дальность до цели с частотой до 4–5 Гц, что повышает эффективность стрельбы по наземным и, особенно по воздушным, целям. Угол расходимости излучения дальномерного канала прицела уменьшен в 2 раза, а единая конструкция блока позволила обеспечить рассогласование оптических осей дальномерного и визирного каналов в процессе всей эксплуатации прибора не более 0,1 мрад без применения средств выверки, что повысило вероятность достоверного измерения дальности и помехоустойчивость дальномера.

3. Проблема ограниченных возможностей командира в части поиска и обнаружения целей, дублирования стрельбы была решена введением в состав СУО прицела командира панорамического с независимой двухплоскостной высокоточной стабилизацией поля зрения. Это дало командиру возможность при движении машины вести поиск и надежное обнаружение наземных и воздушных целей в круговом секторе обзора по горизонту и до +60о по вертикали, максимальная угловая скорость линии визирования увеличена до 26 град/с.

Новый прицельный комплекс позволил увеличить поток обнаруженных боевой машиной целей в 2,5 раза, повысить точность целеуказания наводчику до 1 мрад не только по горизонтальному, но и по вертикальному каналам.

В СУО реализовано полное дублирование процесса стрельбы командиром всеми видами вооружения днем и ночью, в том числе управляемым вооружением по тепловизионному изображению цели, формируемому тепловизионным каналом прицела наводчика, на экране дисплея прицела командира.

4. Автомат сопровождения, интегрированный с тепловизионным каналом прицела наводчика и телевизионным каналом прицела командира, позволяет повысить эффективность стрельбы за счет высокой точности (0,05–0,1 т.д.) сопровождения наземных целей и воздушных объектов, а также исключить влияние психофизического состояния оператора и его квалификации на результаты стрельбы. Точность сопровождения стала технической характеристикой, не зависящей от квалификации оператора и стрессовых ситуаций в боевых условиях.

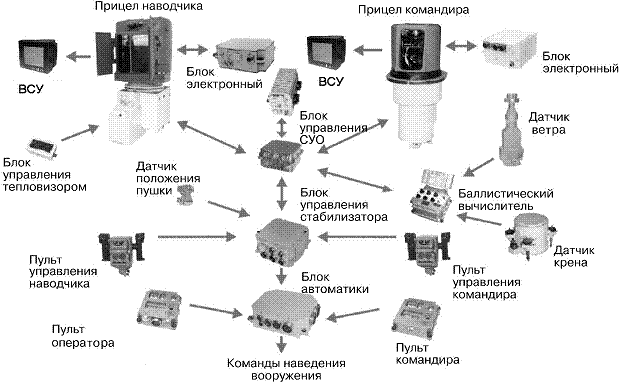

Унифицированная система управления огнем

Рис. 3. Унифицированная система управления огнем



5. В новом стабилизаторе вооружения повышены скорости наведения и введен цифровой блок управления. Это позволило реализовывать новые законы управления, повысить точность стабилизации оружия и максимальные скорости наведения до 60 град/с, обеспечить оптимальную работу приводов наведения башни и орудия в различных режимах, настройку приводов при использовании на различных объектах с разными нагрузками.

6. Введенный в состав комплекса вооружения БМД-4 новый цифровой баллистический вычислитель 1В539М в комплексе вооружения БМД-4 осуществляет точную автоматическую выработку установок на стрельбу, позволяет легко программировать и перепрограммировать практически неограниченное количество баллистик. Существенное повышение точности стрельбы автоматической пушки всеми типами боеприпасов обеспечено за счет разработки оригинального алгоритма стрельбы, наиболее полно учитывающего все факторы стрельбы: дальности до цели (измеряемой лазерным дальномером или вводимой вручную), скорости и направления движения боевой машины и цели, скорости ветра, температуры и давления воздуха, температуры заряда, отклонения начальной скорости снаряда от номинального значения, угла места цели, углов крена и тангажа, углов вылета снаряда.

В БМД-4 более точно, чем в алгоритме, используемом в баллистическом вычислителе 1В539 (БМП-3), учитывается относительное движение цели и носителя: угловая скорость линии визирования не только в горизонтальной, но и в вертикальной плоскости, введен учет скорости сближения цели с носителем. Существенный вклад в повышение точности стрельбы вносит также учет угла места цели при определении углов прицеливания, полетного времени снаряда, предельной дальности стрельбы, учет нелинейной зависимости поправок по дальности от метеобаллистических факторов, в частности от давления и температуры воздуха, их нелинейности и взаимного влияния, учет баллистического ветра.

Кроме того, разработан алгоритм схемы разрешения стрельбы, позволяющий учиты- вать при стрельбе предельные характеристики подсистем БМ: организован автоматический запрет на стрельбу при превышении максимальных прицельной и упрежденной дальности, допустимой угловой скорости линии визирования и т.п.

В отличие от аналогового баллистического вычислителя БМП-3 новый цифровой баллистический вычислитель 1В539М позволяет легко программировать практически неограниченное количество баллистик и использовать его в составе СУО различных БМ.

В совокупности это привело к повышению точности стрельбы. Так, максимальная ошибка выработки угла прицеливания и угла бокового упреждения в цифровом БВ 1В539М не превышает десятых долей мрад. Эффективная дальность стрельбы 30-мм снарядов автоматической пушки увеличивается до 1800–2000 м.

7. Существенно повышается эффективность зенитной стрельбы БМД-4: вероятность поражения при стрельбе автоматической пушки по типовым воздушным целям типа «вертолет»самолет-штурмовик» повышается более чем на порядок и приближается к вероятности поражения специализированных зенитных ракетно-пушечных комплексов ближнего рубежа при значительно меньшем расходе боекомплекта. Таким образом, успешно реализуется принцип универсализации БМ путем придания зенитных свойств, причем без дополнительных затрат.

8. Проблема значительного потребления энергии и ограничения числа циклов излучения для пусков ПТУР была решена посредством введения в информационный канал лазерных диодов, не требующих охлаждения, с более высоким КПД, вместо твердотельного лазера на иттриевом алюминиевом гранате с системой охлаждения. Данное решение позволило резко уменьшить габариты, энергопотребление.

Использование новой СУО на БМД-4 предъявило дополнительные требования по обеспечению автоматического заряжания, что было реализовано единым автоматом заряжания неуправляемых и управляемых снарядов.

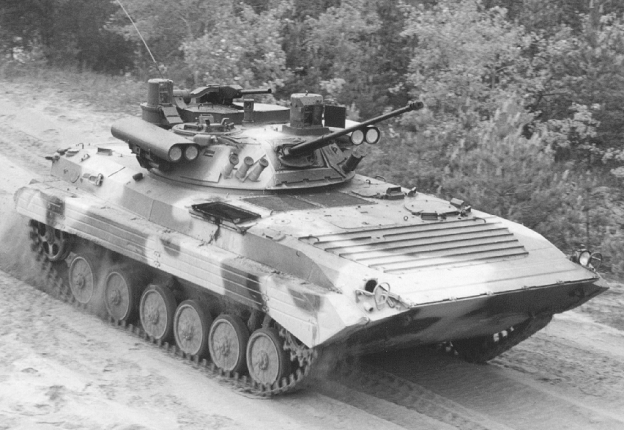

Рис. 4. Модернизированная БМП-2 (БМП-1) с
унифицированной СУО
в составе БО Б05Я01 ГУП «КБП»

Рис. 4. Модернизированная БМП-2 (БМП-1) с

унифицированной СУО

в составе БО Б05Я01 ГУП «КБП»



Отличительной особенностью предлагаемой СУО является модульное построение: возможна установка различных типов тепловизоров, в том числе иностранного производства; меняются модули наведения ПТУР; вводятся разные баллистики неуп- равляемых снарядов; варьируется размещение модулей на БМ. По желанию заказчика можно установить любой вариант состава СУО, в том числе и сокращенный.

Модульное построение СУО позволило использовать превалирующую часть (до 90%) СУО БО БМП-4 в БО модернизи- рованной БМП-2: в СУО БМП-2 заменен канал управления ПТУР; из-за недостатка места прицел командира размещен за башней, см. рис. 4.

При этом новая СУО, внедренная на БМП-2, дополнительно позволила обеспечить залповую стрельбуПТУР для поражения сильнобронированных целей, стрельбу автоматическим гранатометом и другими видами вооружения с места, с ходу и на плаву.

Кроме того, для модернизации машин меньшей весовой категории, например на БМД-2, СУО была применена в сокращенном варианте – только часть СУО и часть вооружения (пушка и одна пусковая установка).

СУО проверялась на танке Т-72 в процессе его модернизации по одному из вариантов.

Унифицированная автоматическая СУО обеспечила комплексам вооружения боевых машин новые качества:

– повышение точности стрельбы артиллерийского вооружения БМ, при этом возрастает эффективная дальность стрельбы 30-мм снарядами до 1800–2000 м; максимальная даль- ность стрельбы 100-мм снарядами – до 7 км ; эффективная дальность танковых пушек – в 1,3 –

1,8 раза;

– повышение вероятности попадания ПТУР в цель, обеспечение стрельбы по принципу «выстрелил–забыл»;

– расширение возможности разведки целей, возрастание потоков обнаруженных целей в 2,0–2,5 раза;

– обеспечение полного дублирования стрельбы командиром всеми видами вооружения, применение панорамного прицела позволяет реализовать принцип «охотника» и повысить огневую производительность в 1,5–2 раза;

– увеличение вероятности поражения воздушной цели за пролет более чем на порядок при уменьшении расходуемого боекомплекта, приближение эффективности зенитной стрельбы БМ к показателям специализированных зенитных ракетно-пушечных комплексов ближне-го рубежа;

– обеспечение стрельбы с закрытых позиций;

– поражение всех современных и перспективных танков за счет стрельбы двух УР залпом в одном луче (ПТУР «Корнет»), обеспечения стрельбы ПТУР с превышением;

– обеспечение простоты эксплуатации, возможности оперативно расширять номенклатуру используемого оружия и боеприпасов и ориентироваться в боевой обстановке, улучшение эргономических характеристик БМ.

Таким образом, внедрение унифицированной автоматической всесуточной высокоточной СУО позволяет существенно повысить эффективность вооружения образцов БТТ и обеспечить поражение различной номенклатуры целей в сложных метеорологических и топогео- дезических условиях, с места, сходу и на плаву, днем и ночью на всех дальностях применения оружия. Вероятность поражения типовой цели повышается для БМД-4 в 3–4 раза относительно БМП-3, для модернизированных БМП-2 – в 4–7 раз относительно БМП-2.

Такая СУО может быть использована в составе комплексов вооружения (полностью или частично) БМД-2, БМД-3, БТР-90, БМП-3, БМП-1, БМП-2, танках Т-72, Т-80, Т-90, а также в комплексах вооружения, устанавливаемых на речных и морских судах, см. рисунок 1.

ГУП «КБП» проработало вопросы размещения комплексов вооружения с новой СУО, внедренной на БМД-4, и на машинах иностранного заказчика: Patria (Финляндия), ASCOD (Австрия) и FAHD (Египет), а СУО модернизированной БМП-2 – на машинах итальянской фирмы IVECO.

В настоящее время предлагаемая СУО серийно выпускается ГУП «КБП» и по запросам заказчика может быть установлена на различные боевые машины.



Источник

АКТУАЛЬНЫЕПРОБЛЕМЫЗАЩИТЫИ БЕЗОПАСНОСТИ

БРОНЕТАНКОВАЯ ТЕХНИКА И ВООРУЖЕНИЕ

Труды Всероссийской научно-практической конференции
