РАЗРАБОТКА НОВЫХ БОЕПРИПАСОВ СРЕДНЕГО КАЛИБРА

ДЛЯ ПРИМЕНЕНИЯ НА БОЕВЫХ БРОНИРОВАННЫХ МАШИНАХ (AFV)

Разработка универсального вооружения для боевых бронированных машин (AFV) выдвинута на передний план растущей потребностью в маневренных силах быстрого развертывания.

Rupert Pengelly

Medium-caliber ammunition innovations  for AFV applications

Jane's International Defense Review, June 2003, p. 46-51

Придание особого значения легким силам основными армиями мира поставило в центре внимания применение универсальных систем вооружения, способных наносить удар при стрельбе прямой наводкой широкому диапазону наземных и воздушных целей, не мешая выполнению основной задачи экипажами этих машин. Со второй половины 20 века такими системами является оружие среднего калибра (с диаметром дульного среза обычно в диапазоне 20- 40 мм) для интенсивного использования на разведывательных машинах, боевых машинах пехоты (ICV), БТР для перевозки личного состава (APC) и других подобных машинах. Для оружия среднего калибра, устанавливаемого на бронированных машинах в последние годы, были разработаны и приняты новые боеприпасы с улучшенными боевыми частями, метательными зарядами и взрывателями, обеспечивающими потенциальные возможности значительного повышения поражающего действия, полезности и безопасности при ведении стрельбы как по наземным, так и по воздушным целям.


Пушки, позволяющие вести стрельбу 20-мм боеприпасами, например Rh 202 фирмы Rheinmetall или М693 фирмы Giat, разработанные в 1960-е годы для БМП "Мардер-1" германских сухопутных войск и БМП AMX-10P французских сухопутных войск, еще широко распространенные, в настоящее время уже не считаются имеющими достаточно большую дальность действия или достаточное поражающее действие для применения мотопехотой. Однако обеспечение современными системами управления отдачей пушки меньшей мощности, стреляющие 20×82-мм боеприпасами (например, Vector GA1) или 20×102-мм боеприпасами (например, AEI Sharpshooter-меткий стрелок), продолжают использоваться в качестве вооружения легких ударных машин. Обычно для этих пушек используются снаряды осколочно-фугасного типа (НЕ), но технология, стимулируемая требованиями воздушных сил (бои "воздух-воздух" и "воздух-земля"), может проложить путь к введению осколочно-фугасного снаряда в инертном снаряжении, подходящего для использования против легких бронированных целей и при действии в крупных населенных пунктах.

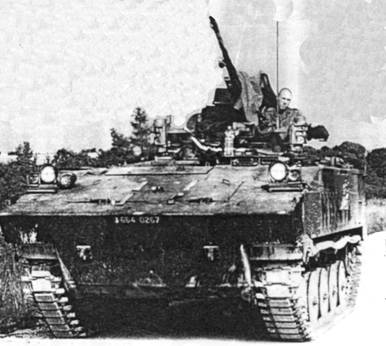

БМП АМХ-10Р французских сухопутных войск остается на вооружении с 20-м пушкой М693 фирмы Giat. Планируется, что ее преемник-машина VBCI будет иметь 25-мм пушку, которая обладает предельными возможностями при использовании против будущих машин пехоты противника.

Рис. 1.  БМП АМХ-10Р французских сухопутных войск остается на вооружении с 20-м пушкой М693 фирмы Giat. Планируется, что ее преемник-машина VBCI будет иметь 25-мм пушку, которая обладает предельными возможностями при использовании против будущих машин пехоты противника.

Таким снарядом является снаряд PELE (снаряд увеличенной вторичной эффективности), который разрабатывает фирма Diehl Munitionssysteme в сотрудничестве с фирмой GEKE Technologie и франко-германским НИИ ISL. В настоящее время на этапе первоначальных испытаний калиберный снаряд PELE, как сообщают, обеспечивает уровень образования осколков, сравнимый с уровнем образования осколков обычного 20-мм полубронебойного осколочно-фугасного снаряда, но имеет значительные преимущества по стоимости, надежности и безопасности, так как он не только имеет инженерное снаряжение, но и не имеет взрывателя. Составляющими компонентами снаряда PELE являются стальной корпус, снаряженный пластичным наполнителем и носовой наконечник. По существу, снаряд деформируется при ударе о цель, пластичное снаряжение вызывает разрыв его корпуса. Полная масса снаряда 102,2 г, а его конструкция может перестраиваться для обеспечения возможности пробивать броню толщиной 10- 17 мм на дальности 1 км до образования осколков. Группа Diehl испытывала также гибридные варианты снаряда PELE, в которых осколочное действие увеличивается за счет некоторого количества вольфрамовых шариков массой 16,5 г или цилиндрических элементов массой 17,2 г, но понятно, что эти варианты не считаются такими эффективными по стоимости, как первоначальный снаряд. Снаряд PELE первоначально был разработан в компоновках 20×102 мм и 27×145 мм, но, по сообщениям, эта концепция легко может быть доведена, по крайней мере, до 40-мм калибра (и даже до калибров основного танкового вооружения).

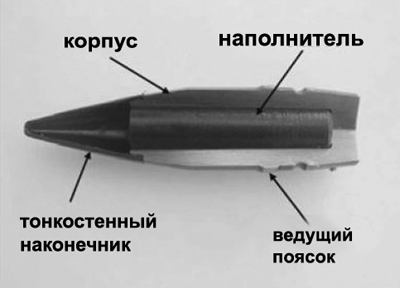

Новый осколочный снаряд PELE без взрывчатого вещества разрабатывается фирмой Diehl, первоначально 20-мм калибра.

Рис. 2.  Новый осколочный снаряд PELE без взрывчатого вещества разрабатывается фирмой Diehl, первоначально 20-мм калибра.


Созданная для выполнения зенитных задач, российская пушка, стреляющая 23×152-мм боеприпасами (например, сдвоенная установка ЗУ-23), при необходимости использовалась как оружие против наземных целей. Однако немногие операторы бронированных машин выбирают своим калибром 23 мм, исключением является иорданская королевская гвардия, которая в 2001 г. приобрела у Украины 50 бронетранспортеров БТР-94 с колесной формулой 8×8, разработанных заводом им. Малышева, оснащенных башнями со сдвоенными 23-мм пушками. Тем не менее, в конце 1990-х годов фирма Oerlikon Contraves Pyrotec, ныне фирма Mauser Oerlikon, разработала и освоила производство усовершенствованного бронебойного снаряда,   23-мм бронебойного подкалиберного трассирующего снаряда с отделяющимся поддоном (FAPDS-T) PMA276. Его подкалиберный сердечник из вольфрамового сплава массой 150 г обладает увеличенной начальной скоростью (1180 м/с по сравнению с 1000 м/с для калиберного снаряда), обеспечивающей более высокую вероятность попадания и увеличенную эффективную дальность действия, особенно против вертолетов и легких бронированных целей.

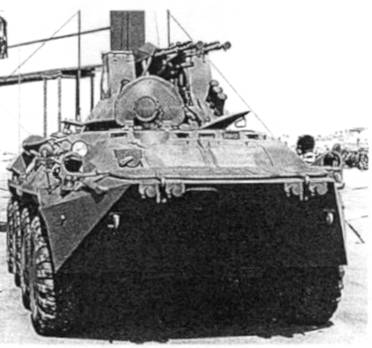

Примером современного применения российской 23-мм пушки на боевых бронированных машинах является использование ее на БТР-94, принадлежащих иорданской королевской гвардии

Рис. 3.  Примером современного применения российской 23-мм пушки на боевых бронированных машинах является использование ее на БТР-94, принадлежащих иорданской королевской гвардии

Вопросы калибра

25-мм пушки, стреляющие 25×137-мм боеприпасами, широко используются в настоящее время армиями НАТО, эксплуатирующими такие машины, как БМП (ICV) "Брэдли" М2 и Dardo или БТР LAV-25 с колесной формулой 8×8. Из многочисленных источников известно, что на вооружении находится большой ряд типов боеприпасов: осколочно-фугасный, полубронебойный фугасно-зажигательный (SAPHEI), кинетического действия (КЕ), многоцелевой (МР) и учебно-практический (ТР). В начале 1990-х годов сухопутные войска и морская пехота США (USMC) ввели оперенный бронебойный трассирующий снаряд с отделяющимися ведущими частями (APFSDS-Т) М919 c сердечником из обедненного урана (DU) для повышения противотанковых возможностей машин "Брэдли" и LAV-25. Примерно в то же время фирмы ATK, Mecar и Oerlikon поставили в войска снаряды APFSDS-Т с вольфрамовым сердечником. 25-мм снаряду PMB090 фирмы Oerlikon, принятому впоследствии Канадой и Сингапуром, приписывают способность пробивать катаную гомогенную броню (RHA) толщиной 31 мм при ударе под углом 60° на дальности 2 км.

25-мм выстрел APFSDS-T PMB090

Рис. 4.  25-мм выстрел APFSDS-T PMB090 отвечает требованиям стандартной практики разработки фирмы Mauser Oerlikon, он имеет сердечник с отделяющимися ведущими частями, который получает вращательное движение при вылете из дульного среза, его стабилизаторы ослабляют скорость вращения по мере удаления. Перечень заказчиков включает в настоящее время семь пользователей во всем мире, среди которых Канада и Сингапур.


Фирма  General Dynamics Ordnance and Tactical Systems (GDOTS), генеральный подрядчик по снаряду М919, в настоящее время предлагает также вариант с вольфрамовым сердечником (WKE25). Между тем, для преодоления проблем износа ствола и повышения начальной скорости с 1385 м/с до 1405 м/с в качестве метательного заряда снаряда М919 было использовано вещество, обрабатывающее внутреннюю поверхность ствола (создающее пленку), на нитроцеллюлозной основе Nitrochemie Wimmis EI (экструдированный насыщенный), вместо состава на основе нитроамина/циклотриметилентринитралина (RDX), используемого ранее. Такой же одноосновный метательный заряд используется в снаряде WKE25.

Несмотря на тот факт, что французские сухопутные войска считают допустимой установку одноместного варианта башни Dragar фирмы Giat с 25-мм пушкой на некоторые свои будущие боевые машины пехоты VBCI с колесной формулой 8×8, немногие пользователи рассматривают потенциальные возможности по дальности, поражающему действию и боевому снаряжению 25×137-мм снарядов как отвечающих их требованиям к боевым машинам пехоты (ICV) будущего.

Несомненно, в настоящее время калибром, привлекающим больше всего инвестиций, является 30-мм калибр, современный стимул в большой степени был обеспечен морской пехотой США, когда она решила принять для своей программы по перспективной амфибийной бронированной машине (AAAV) с дистанционным управлением пушку "Бушмастер II" Мк 44 фирмы АТК, использующую для стрельбы 30×173-мм боеприпасы. Армии Финляндии, Норвегии и Швейцарии также приняли эту пушку для установки на своих вариантах боевой машины пехоты (ICV) CV 9030 фирмы Alvis Hägglunds, а недавно Германия и Польша последовали примеру принятия 30×173-мм систем (соответственно, пушки "Маузер" серии МК30 для гусеничной боевой машины пехоты NPz3 "Пума" и пушки "Бушмастер II" для варианта ICV машины AMV фирмы Patria с колесной формулой 8×8, на которой установлена башня HITFIST ТС30 фирмы Oto Melara).

Стимулом увеличения интереса к 30-мм пушке является выбор морской пехотой США 30/40-мм пушки Мк44 фирмы ATK для вооружения машины AAAV

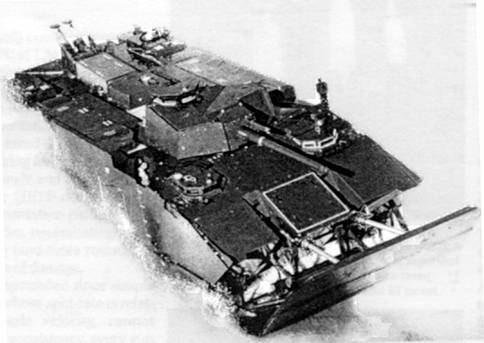

Рис. 5.  Стимулом увеличения интереса к 30-мм пушке является выбор морской пехотой США 30/40-мм пушки Мк44 фирмы ATK для вооружения машины AAAV

Разработка 30-мм систем

Британская и российская армии впервые приняли на вооружение 30-мм пушки более 20 лет назад, даже до того, как 25-мм пушки, можно сказать, достигли своего расцвета. В британских сухопутных войсках уже имеются планы перехода к более крупному калибру (см. ниже), но неизбежно будет некоторая задержка до того, как этот переход сможет быть осуществлен. В качестве промежуточной меры они пытаются (во второй или третий раз) закупить усовершенствованный боеприпас кинетического действия с вольфрамовым удлиненным сердечником для замены устаревшего 30×170-мм бронебойного подкалиберного трассирующего снаряда с отделяющимся поддоном (APDS-T) L14A2/A3, которым стреляют из пушки RARDEN, установленной в настоящее время на БМП "Уорриор" и разведывательных машинах Scimitar/Sabre.


Боеприпас L14A3, масса снаряда которого 300 г. и начальная скорость 1170 м/с, пробивает плиту катаной гомогенной брони (RHA) толщиной 40 мм при попадании под углом 45° на дальности 1500 м. Контракты на исследование альтернативных решений по снаряду кинетического действия с удлиненным сердечником были заключены в 1985 г. с фирмами BMARC и HONEYWELL, но в 1996 г. после отклонения готовой к использованию конструкции фирмы Oerlikon министерство обороны Великобритании решило заключить контракт с фирмой BAE Systems на разработку бронебойного с улучшенными характеристиками снаряда (APEP), основанную на конструкции снаряда APFSDS-T RO273 этой фирмы. Эта конструкция, как утверждали, обеспечивает 57% улучшение характеристик по сравнению с боеприпасом L14А3, но от нее отказались в 1998 г. на основании того, что она не удовлетворяла спецификации заказчика.

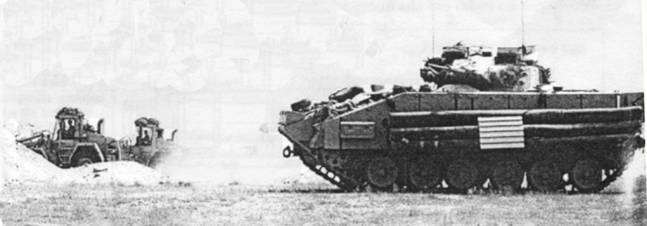

Рис. 6. В качестве промежуточной меры британские сухопутные войска планируют закупить усовершенствованный 30×170-мм снаряды KERR для пушки RARDEN, установленной на БМП "Уорриор", снимок сделан в Ираке. В конечном счете планируется заменить пушку RARDEN 40-мм системой CTWS.

Рис. 6. В качестве промежуточной меры британские сухопутные войска планируют закупить усовершенствованный 30×170-мм снаряды KERR для пушки RARDEN, установленной на БМП "Уорриор", снимок сделан в Ираке. В конечном счете планируется заменить пушку RARDEN 40-мм системой CTWS.

Через пять лет министерство обороны Великобритании снова вернулось к снаряду APEP под обозначением KERR (снаряд кинетического действия уменьшенного риска), заключив контракт на Этап 1 с фирмой BAE Systems RO Defence, по которому оно должно было начать в мае оценку готовых к использованию снарядов, поставляемых фирмами Mauser Oerlikon и Nammo. Претендентами  называться снарядами KERR, как ожидают, будут снаряды, которые используются в соответствующих изделиях двух фирм: 30×173-мм APFSDS-T (см. ниже), подходящих для 170-мм латунных зарядных гильз, заполненных метательным зарядом NNN фирмы RO и общих с разработанным фирмой RO учебным снарядом L15А1 DSRR (подкалиберным с отделяющимся поддоном уменьшенной дальности действия).


Российские пушки 2А42 и 2А72, для стрельбы из которых используются 30×165-мм боеприпасы, устанавливаются на БМП-2 и БМП-3. В настоящее время поощряется также их использование в качестве элементов башенного вооружения для других разрабатываемых бронированных машин, особенно на Среднем Востоке. Стандартный комплект боеприпасов производится в Чешской республике, Словакии, на Украине, в Югославии, а также в России и включает фугасно-зажигательный трассирующий, бронебойный калиберный трассирующий и учебный снаряды. Российская фирма "ССUE Прибор" дополнительно изготавливает 30×165-мм выстрел с подкалиберным бронебойным трассирующим снарядом с отделяющимся поддоном (APDS-T), масса которого 400 г, начальная скорость 1120 м/с. Его 222-г сердечник может поражать броневую плиту толщиной 25 мм под углом 60° на дальности 1500 м. Боеприпасы повышенных возможностей для пушек 2А42 и 2А72 производятся в настоящее время фирмой Mauser Oerlikon в сотрудничестве с чешской промышленностью. Они включают боеприпасы APFSDS-Т (бронебойный оперенный трассирующий с отделяющимися ведущими частями) РМС303, снаряд которого с удлиненным штыревым сердечником имеет массу 195 г и  начальную скорость 1325 м/с (пробивает катаную гомогенную броню толщиной 47 мм при подлете под углом 60° на дальности 1 км) и РМС 304-хрупкий бронебойно-зажигательный трассирующий снаряд с отделяющимся поддоном (FAPIDS-T), разработанный как выстрел со снарядом с инертным снаряжением для обстрела незащищенных и легкобронированных целей. Хотя снаряд FAPIDS предназначен для образования осколков за броней, его 235-г сердечник (ему приписывается начальная скорость 1220 м/с), как сообщают, сохраняет 70% пробивной способности стандартного бронебойного снаряда APDS (включая накладные листы). Для обучения принят выстрел TPEDS-T РМС 324 (начальная скорость 1250 м/с; масса снаряда 210 г).

Лидирующие боеприпасы

Основной 30×170-мм боеприпас, используемый пушками "Бушмастер II" Мк44 фирмы АТК и серии МК30 фирмы Mauser, оценивается потребителями как обеспечивающий требуемый баланс между массой, габаритами, стоимостью, темпом стрельбы, размещенным зарядом, энергией отката, возможностью полезной нагрузки и поражающим действием для большинства платформ на поле боя в свете современных угроз. Основной привлекательностью снаряда 30-мм калибра является то, что он обеспечивает пороговый объем, необходимый для размещения взрывателя нового поколения с программированием взрыва и боевого снаряжения. Тем не менее, сомнения в его противотанковой долговечности побудили некоторых пользователей отдать предпочтение более крупным калибрам (в Нидерландах предпочли 35-мм калибр, во Франции, Корее, Швеции и Великобритании – 40-мм калибр), а сторонники 30×173-мм снарядов связывают свои надежды с вводом новой технологии для поддержания характеристик кинетического действия.

Пока что ведущий момент в характеристиках 30×170-мм снаряда кинетического действия представлен снарядами APFSDS-T с удлиненным сердечником обычной "бутылочной конфигурации", разработанными в середине 1990-х годов фирмами Mauser Oerlikon и Nammo (Raufoss). Боеприпас РМС 287 фирмы Mauser Oerlikon, принятый австрийской, финской и швейцарской армиями, следует стандартной практике фирмы Oerlikon, имеет стабилизируемый вращением снаряд, его сердечник удерживается цельными пластмассовыми отделяющимися элементами со встроенным ведущим пояском, а боеприпас NM 225 фирмы Nammo, принятый норвежскими сухопутными войсками, имеет сегментный седельного типа отделяющийся элемент со скользящими ведущими поясками. В обоих боеприпасах используется метательный заряд Nitrochemie Wimmis EI, который имеет ровный температурный коэффициент и характеристики кривой "давление-время" которого обеспечивают передачу высокого импульса снаряду.

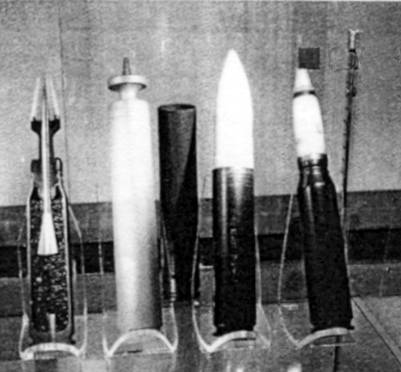

30×173-мм снаряды APFSDS-T NM 225 и МР-T NM 222 фирмы Nammo по обеим сторонам от концептуальных моделей 40-мм боеприпасов кинетического действия Supershot и воздушного взрыва (ABM) программы ALACV. Обратите внимание на укороченный поддон седельного типа, используемый в модели Supershot.

Рис. 7.    30×173-мм снаряды APFSDS-T NM 225 и МР-T NM 222 фирмы Nammo по обеим сторонам от концептуальных моделей 40-мм боеприпасов кинетического действия Supershot и воздушного взрыва (ABM) программы ALACV. Обратите внимание на укороченный поддон седельного типа, используемый в модели Supershot.

Снаряд РМС 287 достигает начальной скорости 1405 м/с при стрельбе из пушки "Бушмастер II" и 1385 м/с при стрельбе из 30-мм пушки "Маузер" серии МK30. Его сердечник из вольфрамового сплава, который имеет плотность 18 г/см3 и отношение длины к диаметру (L/D) 13,5, может пробивать плиту толщиной 55 мм под углом 60°, стандарт НАТО (длина пути 110 мм) на дальности более 1 км. Срединное рассеивание определено как "меньше 0,5 тыс.", на испытаниях продемонстрировано срединное рассеивание 0,3 тыс.


Снаряд NM 225 со стальной гильзой испытывает максимальное давление в каморе 460 МПа и имеет более высокую начальную скорость (1430 м/с). Его 153-г сердечник имеет некоторое преимущество при стрельбе по вертикальным плитам (пробивает катаную гомогенную броню толщиной > 120 мм на дальности 1 км). А снаряд РМС 287, как сообщают, больше подходит для стрельбы по плитам под более косым углом встречи.

Многоцелевой снаряд FAPDS-T РМС 283 фирмы Mauser Oerlikon будет пробивать броневую плиту толщиной 30 мм при попадании под углом 60° (стандарт НАТО) на дальности 1 км, но он эффективен также против бетонных сооружений или против целей типа самолета, изготовленных из алюминиевых листов толщиной 1- 2 мм. Время его полета на 2,5 км (2 с) на 40% меньше времени полета калиберного снаряда. Состав семейства 30×173-мм снарядов этой фирмы завершается учебным снарядом (РМС 307 TPFDS-T), хрупким бронебойно-зажигательным трассирующим снарядом (РМС 283 FAPIDS-T) и боеприпасом воздушного взрыва (РМС 308), содержащим электронный дистанционный взрыватель с программированием взрыва и готовые вольфрамовые осколочные поражающие элементы.

Фирма Nammo также предлагает 30×173-мм учебные снаряды, включающие снаряды ТР-Т-R 3 (практический снаряд с трассером с уменьшенной опасностью рикошета) и практические снаряды с трассером (ТР-Т) NM 219. Последние совместимы в баллистическом отношении со снарядом МР-Т/SD NM 222 (многоцелевым трассирующим снарядом с самоликвидатором) фирмы Nammo, начальная скорость которого 1100 м/с и в котором используется пиротехническая огневая цепь для обеспечения замедленного действия полубронебойных возможностей, а также осколочного и зажигательного действия. Снаряд выстрела NM 222 массой 363 г способен пробивать броневую плиту толщиной 17 мм под углом 20° на дальности 2 км. Полностью стабилизируемый вращением снаряд ТРDS-Т с пластмассовыми отделяющимися элементами, совместимый в баллистическом отношении со снарядом APFSDS-T NM 225 должен был быть квалифицирован в середине 2003 г. Его диапазон дальности использования, по ссылкам, составляет 100- 2500 м.

Научно-исследовательская лаборатория сухопутных войск США и фирма United Defense исследовали возможность использования электротермохимической (ЕТС) технологии в имеющейся пушке. Они определили, что в этом случае получаемая дополнительная к обеспечиваемой до сих пор движущая энергия дает повышение характеристик, подобное повышению, которое достигается увеличением калибра пушки на 5 мм. Однако для обеспечения поражающего действия пушечной установки Мк 44 будущей машины AAAV морская пехота США, в частности, предпочитает рассматривать возрождение концепции замены ствола Supershot ("Супервыстрел"), в защиту которой в 1980 годы выступала германская фирма Rheinmetall с вариантом обеспечения быстрой его замены для своей потенциальной программы по 35/50-мм пушке Rh 503.

Разрезы первоначальных 50-мм боеприпасов воздушного взрыва Supershot (слева), кинетического действия (в центре), разработанных для 35/50-мм пушки Rh 503 фирмы Rheinmetall.

Рис. 8.  Разрезы первоначальных 50-мм боеприпасов воздушного взрыва Supershot (слева), кинетического действия (в центре), разработанных для 35/50-мм пушки Rh 503 фирмы Rheinmetall.

Зарядная гильза выстрела Supershot не имеет дульца, обжатого вокруг донной части снаряда, как у снарядов бутылочной компоновки она вытянута вперед так, что полностью окружает снаряд, обеспечивая увеличение объема метательного заряда без изменения полной длины или максимального внешнего диаметра выстрела. В то же время диаметр снаряда может быть увеличен до соответствующего диаметра его гильзы. Ствол и элементы системы подачи снаряда в этом случае требуют доработки для приспособления к изменениям в диаметре снаряда и конфигурации гильзы, а казенная часть ствола, затвор и противооткатные устройства пушки могут быть сохранены.


Сухопутные войска США начинают исследования

Чтобы оценить варианты орудий среднего калибра на предмет увеличения огневой мощи БМП "Брэдли" и промежуточной бронированной машины "Страйкер", а также помочь в выборе системы вооружения для окончательного варианта машин боевых систем будущего (FCS), сухопутные войска США начали исследование вооружения среднего калибра (MCAS). В поддержку этого в октябре 2002 г. во время испытаний на Абердинском испытательном полигоне демонстрировались обычные выстрелы и выстрелы Supershot.

Среди них три 30×173-мм боеприпаса воздушного взрыва (АВМ), представленных фирмами АТК, GDOTS и Mauser Oerlikon. Фирма Mauser Oerlikon передала свой снаряд кинетического действия с дистанционным взрывателем (KETF) РМС 308, для которого используется проверенный электронный дистанционный взрыватель с программированием взрыва и дульное устройство программирования, первоначально разработанное в начале 1990-х годов для программы по 35-мм боеприпасу с взрывателем AHEAD, и который имеет начальную скорость 1080 м/с. Для опытного осколочно-фугасного снаряда АВМ с дистанционным взрывателем (HETF) фирмы АТК используется установленное в казенной части ствола устройство программирования, воздействующее на поворотную головку гибридного дистанционного взрывателя, к последнему механизму обращались в более ранней работе по взрывателям этой фирмы по программе "Боевое оружие перспективной пехоты" (OICW). В концепции снаряда HETF ABM фирмы GDOTS используется контактный электронный взрыватель с установкой на взрыв в определенное время, который программируется в подающем механизме непосредственно перед заряжанием.

30×173-мм снаряд KETF ABM PMC 308 с взрывателем AHEAD (слева) показан рядом со снарядами кинетического действия  ТР-Т и APFSDS-T РМС 287.

Рис. 9.  30×173-мм снаряд KETF ABM PMC 308 с взрывателем AHEAD (слева) показан рядом со снарядами кинетического действия  ТР-Т и APFSDS-T РМС 287.

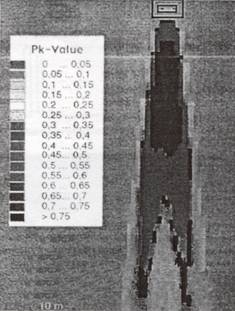

Рис. 10. Участок смертельного поражения 30×173-мм боеприпаса воздушного взрыва KETF фирмы Mauser Oerlikon с взрывателем AHEAD при стрельбе по позиции пусковой установки ПТУР.

Всеми этими снарядами стреляли из машины "Брэдли" М2А3, с которой была снята 25-мм пушка "Бушмастер" М242 и заменена 30/40-мм пушкой Мк44. Среди других испытательных последовательностей было показано, что снаряд РМС 308 (с его приостановленным в производстве взрывателем AHEAD) может пробивать наклонную броню БТР-80 на дальности 1500 м. По сообщению фирмы Mauser Oerlikon, ясно показано также преимущество использования снаряда с готовыми осколочными поражающими элементами кинетического действия по сравнению со снарядом, использующим сочетание осколочно-фугасного действия с естественным образованием осколков. Снаряд KETF РМС 308 с донным взрывателем образует рассеивание осколков вперед с углом конусности 15° и глубиной поражения 80 м, тогда как испытываемые конструкции снаряда HETF образовывали радиальное рассеивание осколков с дальностью поражения лишь 5 м, делая необходимой значительно большую точность определения дальности (и больше выстрелов) для создания такого же участка поражения.

Проблема осложняется тем, что простые устройства, рассчитывающие поворот головки взрывателя, зависящий от начальной скорости снаряда, не могут достичь высокого уровня постоянства, так как ствол каждой пушки придает снаряду разный конечный угол поворота вокруг оси при вылете (изменяющийся на несколько минут). Изменения в процессе износа ствола также оказывают воздействие, требуя дополнительной точной регулировки, так как соответствующая точность должна сохраняться на расстоянии 500 м или более. Решение фирмы АТК должно добавить временную функцию, рассчитывающую поворот головки взрывателя и неизбежно зависящую от предвычисленной начальной скорости. Включение в систему такого устройства также увеличит стоимость взрывателя.


Согласование калибра

Взрыватель AHEAD полагается только на время, точные изменения начальной скорости от снаряда к снаряду измеряются на выходе из ствола и определяют поправку в установку времени, передаваемую через запатентованное фирмой Mauser Oerlikon устройство MPD с тройной катушкой. Последнее привинчивается на конце ствола пушки (Мк44 или МК30-2) на месте стандартного дульного тормоза. Взрыватель AHEAD больше, чем его потенциальные конкуренты, так как в нем используется генератор оседания инерционной части взрывателя при взведении. Однако фирма Mauser Oerlikon рассматривает это как большое преимущество в отношении безопасности, так как взрыватель всегда (до выстрела) инертен, даже при осечке. Метод передачи индукционной энергии, используемый в других системах взрывателей с программированием взрыва, дает задержки и замедляет темп стрельбы (обычно до 200 выстр./мин., тогда как взрыватель AHEAD в принципе подходит для темпов стрельбы 5000 выстр./мин.).

Другими фирмами за пределами США, предлагающими в настоящее время конструкции боеприпаса АВМ, являются фирмы Bofors (см. ниже), Diehl и Nammo. Фирма Diehl сначала начала разрабатывать концепцию снаряда HETF-T и взрыватель с программированием взрыва как часть программы по 35/50-мм пушке Rh 305. Снаряд HETF-T, гильза которого содержит сферические готовые поражающие элементы, а также образует осколки при разрыве, испытывался в компоновке 35-мм калибра, тогда как пушка Rh 305 финансировалась германским правительством как часть несостоявшейся программы разработки БМП "Мардер-2". В качестве доказательства принципа вариант с поддоном 50-мм снаряда Supershot также прошел испытание стрельбой. Фирма Diehl по собственной инициативе приспособила эту конструкцию к варианту 30×173-мм компоновки.

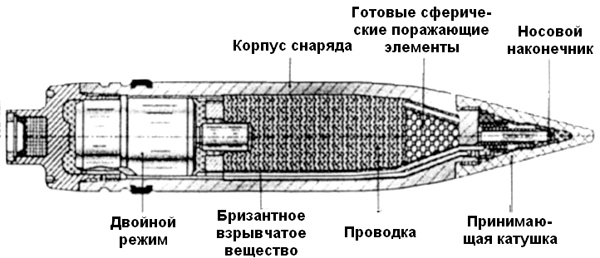

Разрез 35-мм боеприпаса воздушного взрыва HETF-T с донным взрывателем с программированием взрыва фирмы Diehl

Рис. 11.  Разрез 35-мм боеприпаса воздушного взрыва HETF-T с донным взрывателем с программированием взрыва фирмы Diehl, первоначально произведенного для пушки Rh 503. Обратите внимание на готовые сферические поражающие элементы в оживальной части снаряда. Разрабатывается также 30-мм вариант.

30×173-мм снаряд МР-АВ фирмы Nammo, который она разрабатывает совместно с фирмой GDOTS, является гибридом, в котором сочетаются особенности ее (без взрывателя) снаряда МР с контактным электронным дистанционным взрывателем, разработанным фирмой GDOTS по программе перспективного группового оружия (OCSW). По описанию руководителя программы фирмы Nammo Дж. Г. Хасслида, выступавшего в военно-научном колледже в Шривенхаме во время европейского симпозиума по нанесению удара боевыми бронированными машинами и по их живучести в июне 2002 г., взрыватель фирмы GDOTS имеет временную задержку, основанную на электронном счетчике, время разрыва в воздухе передается ему, когда снаряд находится в подавателе. Взрыватель, который также получает электрическую энергию, находясь в системе подачи, может регулироваться каждый раз, когда цель подсвечивается лазером. Взрыватель МР-АВ имеет независимую функцию дублирования точечного детонирования с вариантами сверхбыстрого срабатывания, задержки и автономную возможность самоликвидации.

Предлагаемый фирмой Nammo 30-мм боеприпас воздушного взрыва МР-АВ

Рис. 12. Предлагаемый фирмой Nammo 30-мм боеприпас воздушного взрыва МР-АВ

Основной частью демонстрации в октябре 2002 г. был показ быстрой замены ствола пушки Мк44 и стрельба из нее 40-мм боеприпасом Supershot. Характерными используемыми типами боеприпаса Supershot являются снаряды APFSDS-T и ТР-Т, разрабатываемые фирмой GDOTS в качестве части программы по перспективному легкому вооружению для боевых машин (ALACV), спонсируемой центром разработки вооружения для ближнего боя (ССАС) в Пикатиннском арсенале. Для показа в боеприпасе Supershot с удлиненным сердечником и уменьшенной начальной скоростью используется стандартный EI метательный заряд, а в снаряде ТР-Т, используемом для соперничества в баллистическом отношении с боеприпасом воздушного взрыва (АВМ) Supershot, используется метательный заряд на основе экструдированного сферического пороха, который выстреливает (запускает) 670-г учебный снаряд с начальной скоростью 1040-1060 м/с. Функция воздушного взрыва демонстрировалась с помощью 30×173-мм имитационного снаряда воздушного взрыва фирмы GDOTS, оснащенного корректирующим зарядом. Вторая демонстрация по программе ALACV планировалась на октябрь 2003 г., во время этой демонстрации должны были стрелять полностью функционирующим боеприпасом воздушного взрыва Supershot с  725-г снарядом.

Уже ясно, что программа ALACV ничего не сделала для того, чтобы остановить дебаты об относительных достоинствах и недостатках решений в отношении обычного вооружения, вооружения с телескопическими снарядами гильзового заряжания (СТ) или вооружения Supershot. Клеветники предвидят проблемы с герметизацией казенной части ствола Supershot при использовании сгораемых гильз, а в случае вариантов APFSDS-Т, проблемы изменения угла вылета на выходе из ствола, если полагаться на поддоны tractor-type (тянущего типа – сердечник с отделяющимися ведущими элементами), которые обеспечивают лишь малую продолжительность управления. В конструкциях Supershot удлиненный штыревой сердечник неизбежно занимает большую часть возможного объема метательного заряда, размещенного в патроне. Что касается 40-мм боеприпаса Supershot, то достижимое повышение характеристик кинетического действия (по сравнению с 30×173-мм снарядом) оценивается по-разному от 1,6 до 12% ("совершенно незначительное", по мнению фирмы Mauser Oerlikon).


В случае калиберных выстрелов Supershot может быть получено более ощутимое улучшение характеристик, но их снаряды в своей основе являются тяжелыми и приводят соответственно к более низкой начальной скорости. Следовательно, вместо того, чтобы "производить супервыстрел" из 30-мм системы, фирма утверждает, что лучше стремиться к прямому увеличению калибра, "иначе закончите метателем картофеля". Источники США полагают, что можно будет принять 700-750-г снаряд, сохраняя начальную скорость 1010 м/с. Однако это, вероятно, потребует использования более активного метательного заряда, который может значительно увеличить износ ствола. Тем не менее, если потребитель примет предпосылку, что вся боевая подготовка (обучение) должна осуществляться 30-мм боеприпасами, а 40-мм боеприпасы будут использоваться только в боевых действиях ("подготовка 30, боевые действия 40"), то это может быть терпимым.

Фирма Mauser Oerlikon, вероятно, сознает, что тот факт, что она является в настоящее время частью группы Rheinmetall De Tec и взяла на себя ответственность за боевую производительность пушки Rh 503 калибра 35/50 мм (которая в своей потенциальной 50-мм форме использовала также телескопический снаряд гильзового заряжания с поддоном tractor), дает ей некоторое моральное право на ее представление о конструкции боеприпаса. Фирма Mauser Oerlikon утверждает, что 35×228-мм снаряды обычной конструкции (совместимые с пушками "Бушмастер III" фирмы АТК, KDE фирмы Mauser Oerlikon, а также с пушкой Rh 503), по крайней мере, соответствует возможностям 40-мм снарядов Supershot.

Разработанный фирмой Oerlikon 35-мм снаряд APFSDS-T PMD 060 пробивает катаную гомогенную броню RHA НАТО толщиной 61 мм под углом 60° на дальности   1,5 км, а разработанный фирмой Rheinmetall 35×228-мм снаряд APFSDS-T (со скользящим ведущим пояском), первоначально разработанный для отмененной программы модернизации БМП "Мардер-2", может пробивать все усовершенствованные (SNR-TGL) мишени США на дальности более 2 км. Масса снаряда SAPHEI-T (полубронебойного фугасно-зажигательного) РМDО 44 ( 550 г) также не намного отличается от массы 40-мм снаряда Supershot и снаряд имеет более высокую начальную скорость (1175 м/с) и бóльшую вероятность попадания.

Не может быть сомнения, что выбор 35-мм снаряда позволяет иметь минимальную массу, требуемую машине, при условии обеспечения устойчивости платформы при стрельбе или при перевозке достаточного количества выстрелов. Это позволило сухопутным войскам Нидерландов остановить свой выбор на 35-мм калибре в качестве основного калибра для своей новой боевой машины пехоты (ICV), принимая во внимание необходимость компромиссов в возможностях авиатранспортабельности, защиты и плавучести. Они планируют оценить среди прочих пушки Rh 503, "Бушмастер III" фирмы АТК, последняя испытывалась в октябре 1998 г. на борту БМП "Брэдли А3" сухопутных войск США совместно с системой AHEAD.

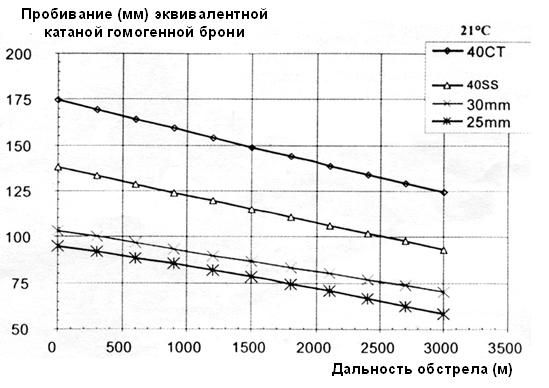

Рис. 13.  Сравнительные бронепробивные возможности снарядов кинети-ческого действия современного оружия среднего калибра

Рис. 13. Сравнительные бронепробивные возможности снарядов кинетического действия современного оружия среднего калибра.

40-мм калибр получает предпочтение

Калибр 40 мм, долго сохраняемый шведскими сухопутными войсками на их БМП CV 9040, стал также предпочтительным калибром для ряда появляющихся  программ во Франции, Корее и Великобритании. До отмены программы он был также выбран для разведывательной системы будущего (FSCS) сухопутных войск США.

В прошлом году фирма Bofors Defence получила контракт на сумму 50 млн. шведских крон (4,8 млн. долларов США) от шведского учреждения по поставкам вооружения и военной техники (FMV) на разработку 40-мм снаряда APFSDS-T Мк2 для замены снаряда Мк1, которым в настоящее время стреляют из 40-мм пушки L/70В, установленной на БМП CV 9040. Им можно также стрелять из экспериментальной 40-мм пушки "Бушмастер IV" с цепным электроприводом фирмы АТК. Снаряд Мк2 разрабатывается фирмой Bofors совместно с исследовательской фирмой США QinetiQ. Исследуемый с 1995 г. снаряд Мк2 демонстрировался в мае 2001 г. в режиме одиночной стрельбы из пушки "Бушмастер IV", в этом году ( 2003 г.) должны были начаться испытания стрельбой в автоматическом режиме. Ожидается, что производство его начнется в 2006 г.

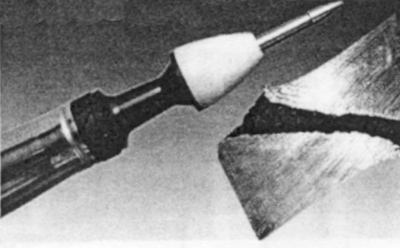

Снаряд APFSDS-T Мк2, разрабатываемый фирмами Bofors и QinetiQ, имеет поддон седельного типа с уменьшенной паразитной массой и с сердечником, который увеличивает бронепробивные характеристики на 25-50%.

Рис. 14.  Снаряд APFSDS-T Мк2, разрабатываемый фирмами Bofors и QinetiQ, имеет поддон седельного типа с уменьшенной паразитной массой и с сердечником, который увеличивает бронепробивные характеристики на 25-50%.

Находящийся на вооружении снаряд имеет начальную скорость 1480 м/с, его 300-г вольфрамовый удлиненный  сердечник может пробивать катаную гомогенную броню толщиной минимум 120 мм на дальности 1,5 км. Для сравнения, снаряд Мк2 имеет начальную скорость 1500 м/с и обеспечивает улучшенную на 25% пробивную способность ("намного превышает 150-мм толщину катаной гомогенной брони") при стрельбе из пушки L/70В. Предел его усовершенствования, по сообщениям, должен увеличиться до 50% (до 180-мм толщины катаной гомогенной брони), если снаряд будет оптимизирован для стрельбы из экспериментальной 40-мм пушки "Бушмастер IV" фирмы АТК (которая не несет потерь энергии отката).


Среди многих других стандартных типов 40×365-мм боеприпасов, имеющихся для 40-мм пушки L/70 фирмы Bofors, вариант которой был недавно показан установленным на боевой машине пехоты следующего поколения (NIFV) Республики Корея, имеются следующие типы снарядов: 3Р, НЕ-Т (осколочно-фугасный трассирующий), PFHE-T, MP (многоцелевой), TPDS-T (учебный бронебойный подкалиберный трассирующий снаряд с отделяющимся поддоном) и ТР-Т (учебно-практический трассирующий). Осколочно-фугасный снаряд (НЕ) перерабатывается фирмой Bofors как инертный боеприпас (IM) согласно военному стандарту MIL-STD-2105B. Этому снаряду и многоцелевому (МР) снаряду (разработанным совместно с фирмой Nammo) приписывают эффективную дальность действия против наземных целей и вертолетов, составляющую 4 км. Снаряд 3Р по существу является увеличенным вариантом снаряда PFHE, у которого неконтактный взрыватель заменен взрывателем с дистанционным программированием взрыва, имеющим не менее шести режимов [ограниченное удаление, ограниченное удаление с приоритетом попадания, удаление, время, попадание, бронебойный (АР)]. Масса снаряда 975 г, включая 120 г взрывчатого вещества РВХ, в его осколочной оболочке находятся 1100 3-мм вольфрамовых поражающих элементов шарикового типа. Всего он образует 3000 осколков, охватывающих 140-м участок смертельного поражения при высоте разрыва 5 м.

Взрыватель снаряда 3Р программируется при подаче путем радиочастотного (HF) сообщения данных от системы управления огнем орудия, которая включает информацию о режиме и прогнозируемое время полета. Его режимы удаления по существу приспособлены к разным видам воздушных целей. Временной режим рассматривается как особенно эффективный против пунктов запуска противотанковых ракет, пехоты, целей в укрытии и частично скрытых парящих вертолетов или вертолетов, летящих за препятствиями. Контактный режим предназначен для поражения грузовых автомобилей и транспортеров для перевозки личного состава, а режим АР (бронебойный) оптимален против легкобронированных целей и для ведения боевых действий в населенных пунктах. В последнем случае возможности расчета времени могут эффективно использоваться для поражения целей в глубине больших сооружений обычно стрельбой очередями по четыре выстрела с разными задержками для каждого выстрела.

Недавно программой, привлекающей самое большое внимание в области 40-мм калибра, стала система оружия с телескопическими боеприпасами гильзового заряжания (CTWS) фирмы СТА International (CTAI), являющаяся в настоящее время предметом программы снижения риска, финансируемой совместно британским и французским министерствами обороны. Будучи выбранной для отмененной программы по разведывательной машине TRACER британских сухопутных войск, 40-мм система CTWS является в настоящее время предпочтительным решением для усовершенствования БМП "Уорриор", проводимого после первой половины срока эксплуатации (MLI), а также основным претендентом для разведывательного варианта проектируемой будущей системы быстрого реагирования (FRES). Французские сухопутные войска рассматривают это оружие для использования в своей будущей колесной боевой бронированной машине EBRC и могут также установить его на некоторые свои машины VBCI в новой двухместной башне, предлагаемой фирмой CTAI.

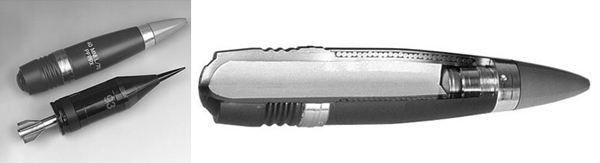

Рис. 15.  Снаряды 3Р фирмы Bofors с взрывателем с программированием взрыва и готовыми осколочными поражающими элементами (верхний) и APFSDS-T Мк1 (нижний) подходят для 40-мм пушек L 70 фирмы Bofors и "Бушмастер IV" фирмы АТК.

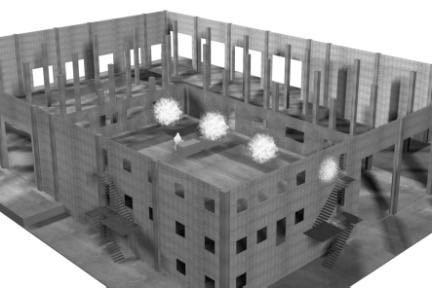

Функция расчета времени снаряда  3Р фирмы Bofors может использоваться в уличных боях при очистке больших открытого плана сооружений, занятых силами противника.

Рис. 16.  Функция расчета времени снаряда  3Р фирмы Bofors может использоваться в уличных боях при очистке больших открытого плана сооружений, занятых силами противника.

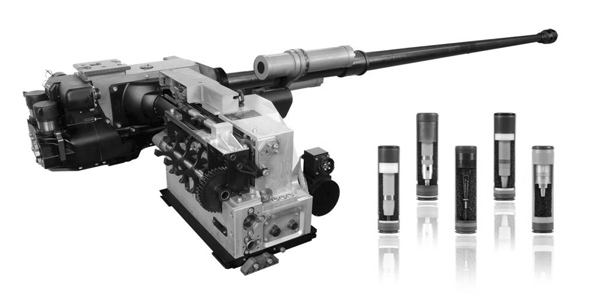

Рис.17.  40-мм телескопические снаряды гильзового заряжания GPR и APFSDS фирмы CTAI.


Будущие разработки

Пушка СТ2000 имеет вращающуюся камору и стреляет 40-мм телескопическими боеприпасами гильзового заряжания, содержащимися в стальных гильзах. Они цилиндрической, а не конусообразной формы и выбрасываются из каморы за счет использования простого процесса проталкивания. Габариты патрона 65×225 мм, что делает его существенно компактнее 40×365-мм снаряда фирмы Bofors, обеспечивая в то же время значительно больший объем метательного заряда, чем в случае 40-мм снаряда Supershot. Казенная часть пушки также короткая, что позволяет использовать ее для замены 25-мм пушки "Бушмастер".

Разрабатываются два основных типа боеприпасов. Масса выстрела APFSDS-T составляет 1,8 кг, включая 450-г снаряд с удлиненным сердечником диаметром 12,7 мм и алюминиевыми ведущими элементами, оптимизированный для устойчивости против комплекса сложных целей. При использовании обычного одноосновного зернистого метательного заряда снаряд имеет начальную скорость 1600 м/с и, как утверждают, поражает катаную гомогенную броню толщиной более 150 мм на дальности 1,5 км по сравнению с толщиной около 115 мм, которую может поражать 40-м снаряд Supershot на той же дальности. Варианты возможного развития, которые уже оцениваются, включают введение сжатой смеси метательного заряда для увеличения начальной скорости снаряда кинетического действия до 1730 м/с, легких ведущих элементов из композиционных материалов и материалов из вольфрамового волокна для сердечников.

Масса осколочно-фугасного выстрела общего назначения (GPR) составляет 2,2 кг, включая 1-кг снаряд, начальная скорость которого 1000 м/с. Против целей типа живой силы снаряду GPR приписывают среднюю зону поражения (МАЕ)  90 м по сравнению со средней зоной поражения 28 м эквивалентного 30-мм снаряда. Преимущество большой средней зоны поражения позволяет снизить точность установки взрывателя, она соответственно становится менее решающей, и фирма CTAI должна скоро представить результаты исследования, которое она проводила по контракту с французским и британским правительствами, по взрывателям воздушного взрыва для снаряда GPR, включая претендентов фирм Bofors, Junghans (Diehl) и Mauser Oerlikon.


По контракту с французским правительством на снижение риска фирма CTAI работает также над новым зенитным снарядом для оружия CTWS. Получивший обозначение CTGP (гильзо-телескопический управляемый снаряд) этот снаряд является вариантом снаряда GPR, включающим управляемый стреловидный поражающий элемент кинетического действия диаметром 25 мм, который содержит небольшой разрывной заряд. Стреловидный поражающий элемент, являющийся поражающим элементом, разработанным фирмой Thales для системы высокоскоростной зенитной ракеты Starstreak, поддерживается ведущим отделяющимся элементом, для обеспечения дополнительной поддержки в канале ствола частично используются его стабилизаторы. Ожидается, что по каждой цели будут выстреливаться очереди из трех выстрелов, причем стреловидные поражающие элементы будут управляться одновременно при использовании технологии лазерного наведения типа Starstreak. При начальной скорости примерно 1000 м/с эффективная дальность стреловидного поражающего элемента составит около 4 км, его маневренные возможности таковы, что он может быть перенацелен на расстояние до 1,5 км в каждую сторону от первоначальной оси стрельбы.

Рис. 18.  Снаряд нового зенитного выстрела CTGP, который фирма CTAI разрабатывает совместно с фирмой Thales для 40-мм орудия CTWS.

Хотя 40 мм является самым большим калибром, принимаемым для пушек с высокой скорострельностью, недавно признаки возрождения проявила российская      57-мм пушка. На выставке IDEX в Абу-Даби в 2003 г. "Рособоронэкспорт" и фирма "Специальное машиностроение и металлургия" (SMM) из Нижнего Новгорода предлагали модернизированный вариант легкого танка ПТ-76Б, оснащенного 57-мм автоматической пушкой, стреляющей 57×348-мм бронебойными и осколочными трассирующими боеприпасами. Максимальная скорострельность пушки 120 выстр./мин., а эффективная дальность стрельбы, как утверждают, 2,5 км по легким бронированным машинам, 3,5 км – по спешенной пехоте и 4 км – по вертолетам огневой поддержки. Стандартный калиберный бронебойный выстрел содержит небольшую разрывную боевую часть массой 10- 13 г для усиленного заброневого действия и пробивает катаную гомогенную броню толщиной 96 мм на дальности 1000 м. По сообщению представителей фирмы SMM, новая дальность действия боеприпаса "в три с половиной раза больше дальности 40-мм снаряда", который разрабатывается в настоящее время.

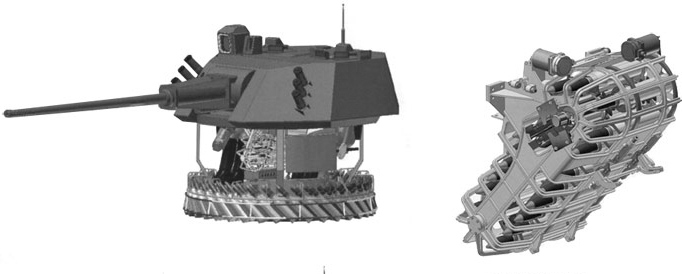

Схема пересмотренной двухместной башни плавающего танка ПТ-76Б с 57-мм автоматической пушкой и системой управления огнем с использованием ЭВМ, как заявляют, обеспечивает повышение боевой эффективности в три раза.

Рис. 19.  Схема пересмотренной двухместной башни плавающего танка ПТ-76Б с 57-мм автоматической пушкой и системой управления огнем с использованием ЭВМ, как заявляют, обеспечивает повышение боевой эффективности в три раза.
