Китайская интегрированная система подавления, идентификации «свой-чужой» и защищенной связи.



Интегрированная система подавления, идентификации «свой-чужой» и защищенной связи. Устанавливается на танк Тип-99. На экспорт не поставляется.



Лазерная технология - одна из новых технологий, появившихся в 1960-х годах. Благодаря высокой точности измерений и высокой скорости, раннее применение в военной области было главным образом для определения дальности. В военной области, будь то артиллерийское или прямое наведение,  Расстояние является наиболее важным параметром, который необходимо заранее измерить перед съемкой, и изобретен лазерный дальномер.  Есть копье и меч. Чтобы сделать вражеского солдата и лазерный дальномер бронетехники непригодным для использования, появится соответствующее лазерное оборудование для противодействия.  Существующие системы оптико-электронного противодействия в основном используется с комплексами постановки дымовых завес (пример Комплекс оптико-электронного подавления «Штора-1 (2)»). Когда детектирующее устройство обнаруживает лазерный луч, оно предупреждает экипаж и распознает направление, производит пуск аэрозольных помех, использует дым для воздействия на сам лазерный луч, что делает передающую сторону временно неспособной прицелиться.  При этом кратковременная «пассивная» защита дымовой завесой или помехи не могут принципиально устранить опасность. У врага есть сила и его оружие все еще существует. Когда дымовые гранаты израсходованы, машина (танк) теряет защитный «барьер» и больше не может защищаться.  Это может привести к окончательному уничтожению танка.

Устранить вышеуказанные недостатки призвана китайская интегрированная система подавления, идентификации «свой-чужой» и защищенной связи.



Китайская интегрированная система подавления, идентификации «свой-чужой» и защищенной связи. Танк Тип-99.



1 – Модуль лазерной связи.

Модуль лазерной связи имеет эффективный диапазон (максимальное расстояние связи) 5000 метров. Естественно при наличии прямой видимости.

Лазерная связь между танками  предназначена только для определенного диапазона задач, прежде всего связь между наступательными группами, а также имеет преимущество быстрой и точной направленной лазерной связи и низкой скорости потери пакетов.

Модуль лазерной связи обеспечивает полную конфиденциальность связи.



2 – Модуль подавления.

Приемник работает автоматическом режиме, когда он обнаруживает мерцание (блики), отраженное от объектива прибора (бронетехника противника, ПТУР, и пр.), он автоматически увеличивает мощность и в направлении обнаруженного отраженного света излучает высокоэнергетический импульсный луч.

Это приводит к уничтожению компонентов прицела или же к временной или постоянной слепоте наблюдателя (оператора).

В целом данная подсистема комплекса по принципу действия аналогична разработанной “КБточмаш им. А.Э. Нудельмана” аппаратуре для обнаружения и подавления оптико-электронных средств в дуэльных ситуациях ПАПВ. В отличие от ПАПВ китайская разработка полностью автоматизирована. Воздействие модуля лазерного подавления по дружественным целям исключается наличием в составе системы модуля опознавания «свой-чужой».



3 – Модуль опознания «свой-чужой».

Работа обеспечивается излучением в сторону запрашиваемого объекта модулированного кодом запроса лазерного излучения, прием и демодуляцию лазерного излучения запрашиваемым объектом и изменение отражающих свойств управляемого уголкового отражателя, размещаемого на борту запрашиваемого объекта, в соответствии с установленным кодом. К недостаткам данного способа можно отнести: необходимость прямой видимости между запросчиком и ответчиком; зависимость от условий видимости (в частности, от погодных условий) на линии «запросчик-ответчик».

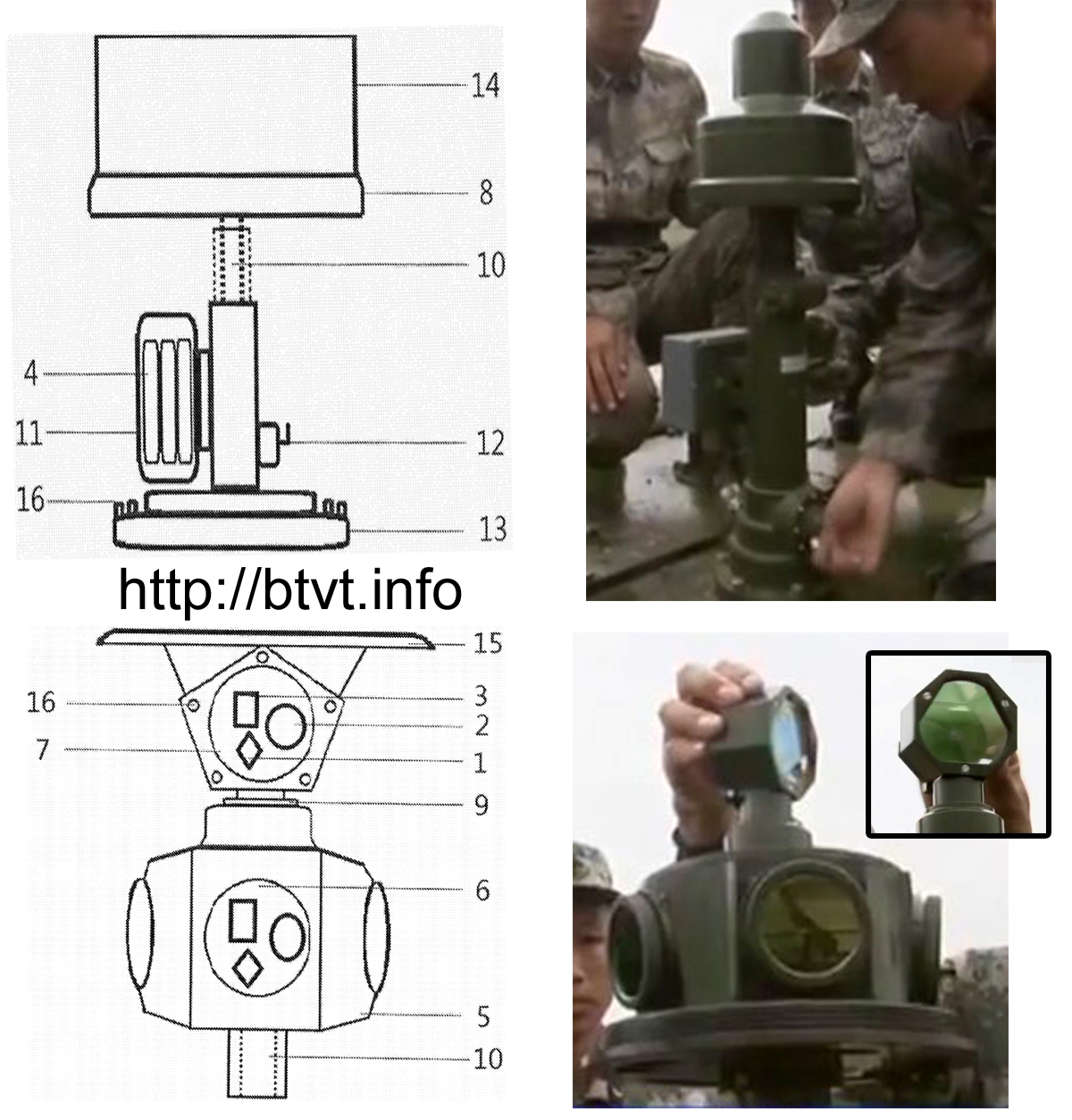

1 – Модуль лазерной связи.

2 – Модуль подавления.

3 – Модуль опознания «свой-чужой».

4 – модуль резервного питания

5 – отсек основного оборудования.

6 – неподвижная группа лазерных устройств

7 – группа лазерных устройств на поворотном основании

8 – платформа

9 – поворотное (360°) основание платформы с электрогидравлическим приводом

10 – подъемная втулка

11 – отсек для внешнего оборудования

12 – механическая подъемная ручка

13 – фиксирующий упор

14 – защитная кожух

15 – защитная верхняя крышка

16 – болт



Предпочтительно количество фиксированных групп лазерных линз составляет, по меньшей мере, шесть групп и устанавливается на внутреннем фиксированном отсеке основного оборудования, фиксированный угол обзора каждой лазерной линзы фиксирован, а угол обзора соседней лазерной линзы регулируется.  Диапазон совпадений составляет 5% поля зрения одной лазерной линзы, а угол обзора всех фиксированных углов лазерной линзы составляет 360 °.

Подъемная втулка имеет электрогидравлическую конструкцию подъемника, общая высота подъема составляет 1,2 метра, максимальная высота подъема втулки составляет 30 см.

Имеется механическая подъемная ручка.


Система подключена к бортовой сети танка, имеется блок аварийного (резервного) питания.
