Повышение защиты бронетехники от противотанковых средств ближнего боя



На дворе уже 21 век, много модных слов сказано о изменении облика современных воин, о появлении новых революционных методов защиты техники, а старый добрый РПГ-7 до сих пор не сдает своих позиций, тот же РПГ, который, поджигал американцев еще во Вьетнаме, поджигает их танки и сейчас в Ираке. Даже 70 тонные бегемоты «неуязвимые» супертанки М1А1 «Абрамс» горят от его попаданий.

Дело доходит до курьезов, не в силах объяснить людям правду пентагоновские лжецы придумывают мифические истории о мифическом секретном оружий иракцев.

Тем не менее, решение существует и придумано оно было давно – противокумулятивные экраны. Свойства экранов как защиты именно от кумулятивных боеприпасов основываются на том, что при попадании в этот самый экран кумулятивного снаряда его разрыв происходил до встречи с броней танка, в результате чего сформировавшаяся кумулятивная струя, прежде чем достигнуть брони танка, пролетала в воздухе значительное расстояние. При движении в воздухе происходил распад струи, вследствие чего ее пробивная способность резко снижалась.

При срабатывании кумулятивного боеприпаса у экрана избыточное давление в боевом отделении танка, БМП или в десантном отделении БМП не представляет опасности для экипажа, кроме случая прямого попадания кумулятивной струи.

ИС-2 с противокумулятивными экранами. 1944.

ИС-2 с противокумулятивными экранами. 1944.


Вот примеры некоторых современных разработок в этой области:

Танк Т-80БВ, оснащенный противокумулятивными решетчатыми экранами (РЭ)

            Представленные на данном танке противокумулятивные РЭ являются адаптированным вариантом защитных устройств, применявшихся на танках Т-55 и Т-62 в ходе боевых действий в ДРА. РЭ обеспечивают защиту бортов и кормы корпуса и башни от противотанковых гранат ПГ-7 и ПГ-9 с вероятностью 0,66.

            РЭ, установленные на Т-80БВ прошли испытания с положительными результатами и показали высокую эффективность в ходе боевых действий в ЧР. Оборудование танка Т-80БВ комплектом РЭ возможно в войсковых условиях с использованием индивидуального комплекта ЗИП. Продолжительность  оборудования танка Т-80БВ комплектом РЭ составила 5,0 ч., а трудоемкость-12.5 ч.

            Для обеспечения технологичности технического обслуживания ходовой части  и исключения повреждения их на марше по пересеченной местности бортовые экраны корпуса выполнены складывающимися в горизонтальной плоскости. Конструкция РЭ позволяет жестко фиксировать откидные секции в верхнем (походном) положении. Откидные части секции в нижнем положении не фиксируются жестко, их ход в сторону гусеничной ленты ограничивается ограничителями, приваренными в верхней части секции. Лобовые проекции корпуса и башни защищены  комплектом навесной (или встроенной) ДЗ.

             Аналогичные РЭ были испытаны и прошли боевую проверку и на танке Т-72.

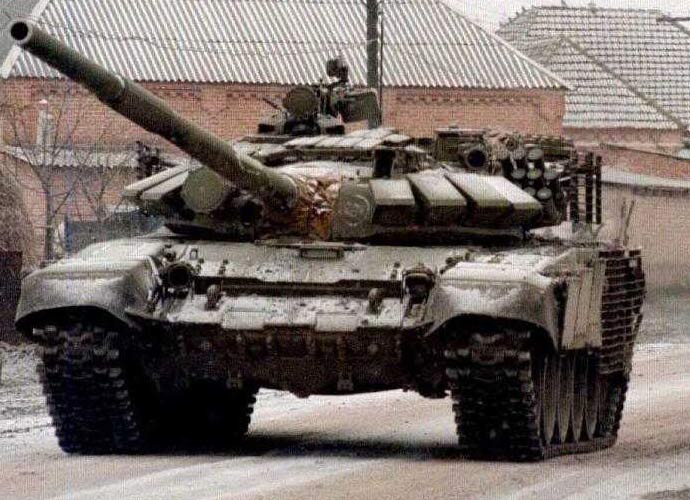

Т-72 и оснащенный противокумулятивной защитой Т-72БМ оснащенный противокумулятивной защитой в Чечне  Т-72БМ оснащенный противокумулятивной защитой в Чечне

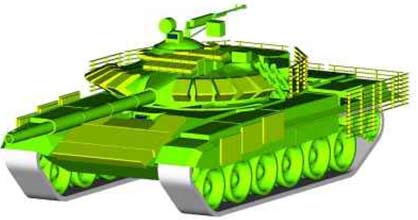

Т-72 оснащенный противокумулятивной защитой


Бронетранспортер БТР-80, оснащенный противокумулятивными РЭ

            Представленный вариант РЭ в отличие  от аналогичных экранов, применяющихся на танках, позволил практически исключить проломы в основной броне корпуса при фугасном воздействии взрыва противотанковой гранаты. Указанный эффект достигнут, прежде всего, установкой демпфирующих экранов. Применение РЭ на БТР-80 позволило снизить вероятность штатного срабатывания гранаты (частость несрабатывания равна 0,5), а следовательно и пробития брони. Применение РЭ на БТР позволило значительно повысить  и противопульную стойкость. Демпфирующие экраны, изготовленные из стали (СТ-44), обработанной на высокую твердость, обеспечили защиту верхнего пояса борта  от пуль Б-32 калибра 12,7 с дальности 325 м (без экранов Дпкп составляет 1500 м ).

Схема установки комбинированных  решетчатых экранов (справа экраны в поднятом положении)

Схема установки комбинированных  решетчатых экранов (справа экраны в поднятом положении)

            Продолжительность монтажа РЭ с использованием штатного ЗИП составила 7 ч., а трудоемкость-21 чел.-ч. Общая продолжительность оборудования элементами крепления и монтажа РЭ на БТР-80 составила 11 ч., а общая трудоемкость проведенных работ составила 29 чел.-ч.

            Установка РЭ привела к некоторому увеличению габаритов по ширине (около 300 мм на каждый борт) и массы машины на 1000 кг.


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Площадь защищаемых проекций:

корпус:

лоб - 90%,
борт - 80 %
корма- 90%,

башня:

лоб - 60%,
борт - 80%
корма -100%.

Масса комплекта -1000 кг.

Защита от гранат РПГ типа ПГ-9С при любых курсовых углах обстрела с вероятностью не менее 0,5.

Вероятность пролома брони при попадании гранат РПГ не более 0,2.

Повышение защиты от пуль калибра 7,62 и 12,7 мм.

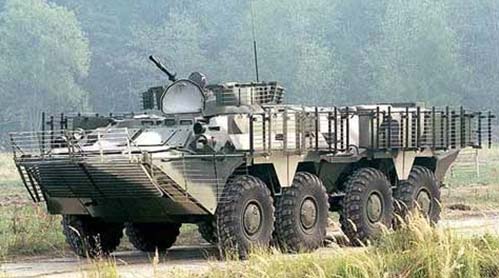

БТР-80 с установленными решетчатыми экранами

БТР-80 с установленными решетчатыми экранами

Схема работы противокумулятивных РЭ

Схема работы противокумулятивных РЭ

1 - Решетчатый экран, обеспечивает вероятность разрушения БЧ гранат РПГ (ПГ-7, ПГ-9)

без формирования кумулятивной струи 0,5...0,65.

2 - Демпфирующий броневой экран, снижает ударное и фугасное воздействие на основную броню;
обеспечивает повышение защиты от бронебойных пуль калибра 12,7 мм.

Возможные варианты соударения кумулятивного боеприпаса с РЭ:

1. Срабатывание взрывателя кумулятивного боеприпаса.

2. Увеличение угла встречи кумулятивного боеприпаса с основной  броней,  вплоть до удара  корпусом   кумулятивного  боеприпаса "плашмя" об основную броню.

3. Зависание кумулятивного боеприпаса с РЭ.

4.  Прорыв РЭ без срабатывания взрывателя.

Огромные потери США в Ираке также заставили их задуматься о защите легкобронированной техники, оснастив свои боевые машины «Страйкер» решетчатыми экранами.

ПОВЫШЕНИЕ ЗАЩИТЫ БМП-2 ОТ СРЕДСТВ БЛИЖНЕГО БОЯ

ПОВЫШЕНИЕ ЗАЩИТЫ БМП-2 ОТ СРЕДСТВ БЛИЖНЕГО БОЯ  ПОВЫШЕНИЕ ЗАЩИТЫ БМП-2 ОТ СРЕДСТВ БЛИЖНЕГО БОЯ  ПОВЫШЕНИЕ ЗАЩИТЫ БМП-2 ОТ СРЕДСТВ БЛИЖНЕГО БОЯ

Обеспечивается установкой комбинированных экранов и дополнительной защиты на БМП-2
