ОСНОВНОЙ БОЕКОМПЛЕКТ ОТЕЧЕСТВЕННЫХ ТАНКОВ Т-64/72/80/90

КУМУЛЯТИВНЫЕ и ОСКОЛОЧНО-ФУГАСНЫЕ  СНАРЯДЫ

КУМУЛЯТИВНЫЕ СНАРЯДЫ

125-мм ВЫСТРЕЛ ЗBБК16 С КУМУЛЯТИВНЫМ СНАРЯДОМ ЗБК18М ( 1980 г.)

Предназначен для поражения бронированных целей, а также живой силы, фортификационных и инженерных сооружений, огневых позиций артиллерии, минометов, ракетных установок.

Основные тактико-технические характеристики:

Масса выстрела

Масса снаряда с дополнительным зарядом

Начальная скорость

Бронепробиваемость

Облицовка из меди; ВВ окфол; детонатор 3В-15

Бронепробиваемость

Гарантированная

550 мм / 0°

29 кг

19 кг

905 м/с

550 мм

125-мм ВЫСТРЕЛ ЗBБК16 С КУМУЛЯТИВНЫМ СНАРЯДОМ ЗБК18М К ПУШКЕ Д-81

125-мм ВЫСТРЕЛ ЗBБК25 С КУМУЛЯТИВНЫМ СНАРЯДОМ ЗБК29М (Около 1990 г.)

Предназначен для поражения бронированных целей, в том числе оснащенных навесной динамической защитой и укрытых за маскировочными средствами, а также живой силы, фортификационных и инженерных сооружений, огневых позиций артиллерии, минометов, ракетных установок. Особенность снаряда - снаряжение прессованием в корпус.

Основные тактико-технические характеристики:

Масса выстрела

Масса снаряда с дополнительным зарядом

Начальная скорость

Бронепробиваемость

Применен тандемный заряд

Бронепробиваемость

Гарантированная

Более 700 мм / 0°

28,4 кг

18,4  кг

915 м/с

Более 650 мм

125-мм ВЫСТРЕЛ ЗBБК25 С КУМУЛЯТИВНЫМ СНАРЯДОМ ЗБК29М К ПУШКЕ Д-81

ОСКОЛОЧНО-ФУГАСНЫЕ СНАРЯДЫ

125-мм ВЫСТРЕЛ ЗВОФ36 С ОСКОЛОЧНО-ФУГАСНЫМ СНАРЯДОМ ЗОФ26

Предназначен для поражения живой силы, полевых укреплений, инженерных сооружений, огневых позиций артиллерии, минометов, ракетных установок, пехотных огневых средств противника. Отличительная особенность снаряда - снаряжение порционным прессованием в корпус.

Основные тактико-технические характеристики:

Масса выстрела

Масса снаряда с дополнительным зарядом

Начальная скорость

33,0 кг

23,0  кг

850 м/с

125-мм ВЫСТРЕЛ ЗВОФ36 С ОСКОЛОЧНО-ФУГАСНЫМ СНАРЯДОМ ЗОФ26 К ПУШКЕ Д-81

Выстрелы с осколочно-фугасным снарядом типа " Р " и " С "

Выстрелы с осколочно-фугасным снарядом типа "Р" и "С" по устройству аналогичны штатному выстрелу с осколочно-фугасным снарядом, но эффективная зона поражения выше чем штатных ОФС снарядов при стрельбе:

снарядом типа "Р" по открыто расположенной живой силе и легкобронированной технике в два раза;

снарядом типа "С" по открыто расположенной живой силе в четыре раза.

Осколочно-фугасный снаряд типа "Р" снабжен электронным дистанционным контактным взрывателем и снаряжен взрывчатым веществом, расположенным внутри корпуса. Ввод в ЭДКВ информации о требуемом времени действия осуществляется по индуктивной связи перед заряжанием выстрела при нахождении снаряда в лотке механизма заряжания в исходном положении на линии заряжания.

Выстрел с осколочно-фугасным снарядом типа "С" дистанционного подрыва со стреловидными поражающими элементами предназначен для поражения живой силы противника. По истечении установленного после выстрела времени ЭДКВ срабатывает и передает огневой импульс на вышибной заряд. Пороховые газы создают давление и выталкивают моноблок со СЭ с добавочной скоростью 50 м/с. При выходе из корпуса пакет моноблока разрезается и под действием центробежных сил СЭ разлетаются.

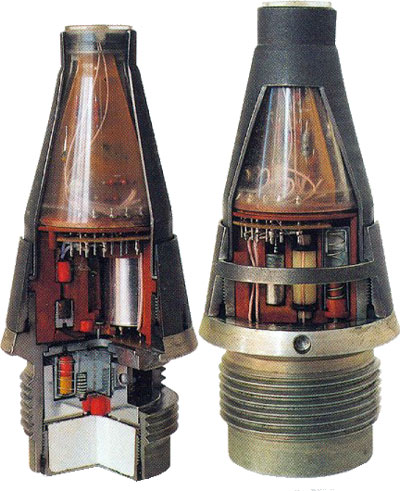

Система дистанционного подрыва "Айнет"

Танки Т-80УК и Т-90 оборудованы системой "Айнет", обеспечивающей подрыв ОФС в заданной точке траектории. Для использования системы, наводчик замеряет дальность до цели при помощи лазерного дальнометра перед заряжанием снаряда. В процессе заряжания снаряд проходит через автоматический установщик интервала, который настраивает снаряд на подрыв по достижении заданной дальности; подготовленный снаряд затем досылается и готов к выстрелу. Эта система позволяет эффективно использовать снаряд против зависающих вертолетов и живой силы и легкой бронетехники, расположенных открыто и в окопах, на дистанциях 4 км и более. Характеристики радиуса осколочного поражения и кучности стрельбы по дальности улучшаются втрое, что уменьшает средний расход снарядов на типовую цель вдвое. C этой системой совместимы все имеющиеся на вооружении 125-мм ОФС, при условии замены штатного взрывателя 3В-21 на электронный 3ВМ-12.

Система дистанционного подрыва "Айнет"
