Противотанковый ракетный комплекс 9К115-2 Метис-М"

9К115-2 "Метис-М"

Переносной противотанковый ракетный комплекс 9К115-2 "Метис-М" предназначен для поражения современной и перспективной бронетанковой техники, оснащенной динамической защитой, фортификационных сооружений, живой силы противника, в любое время суток , в сложных метеоусловиях.

Создан на базе ПТРК "Метис". Концепция модернизации заключалась в максимальной преемственности по наземным средствам и обеспечение возможности применения в комплексе как штатной ракеты "Метис" 9М115, так и новой модернизированной - 9М131. С учетом перспектив роста защищенности танков конструкторы решительно увеличили размерность боевой части, перейдя от калибра 93мм к калибру 130мм. Существенное улучшение тактико-технических характеристик было достигнуто за счет роста массы и габаритов ПТУР.

Комплекс "Метис-М" был разработан в КБ Приборостроения ( г. Тула) и принят на вооружение в 1992 году.

Предназначен для замены ранее созданных комплексов второго поколения "Метис", "Фагот","Конкурс". На западе комплекс получил обозначение AT-13 "Saxhorn".

В состав комплекса входят:

9К115-2 "Метис-М"

- пусковая установка 9П151 с прицелом - прибором наведения, приводами наведения и   механизмом пуска ракет;

- тепловизионный прицел 1ПН86БВИ "Мулат-115" ;

- ракеты 9М131, размещенные в транспортно-пусковых контейнерах.

- контрольно-проверочная аппаратура 9В12М и 9В81М;

Крылья ракеты 9М131 выполнены из тонких листов стали и раскрываются после старта под действием собственных сил упругости.  Так же как и в ракете 9М115 "Метис", принятые технические решения, в частности размещение трассера на законцовке одной из трех консолей крыла, позволили отказаться от использования гироприборов, бортовых батарей и электронных блоков. При полете ракеты трассер двигается по спирали, наземная аппаратура получает информацию об угловом положении ПТУР и корректирует команды, выдаваемые по проводной линии связи на органы управления ракеты.

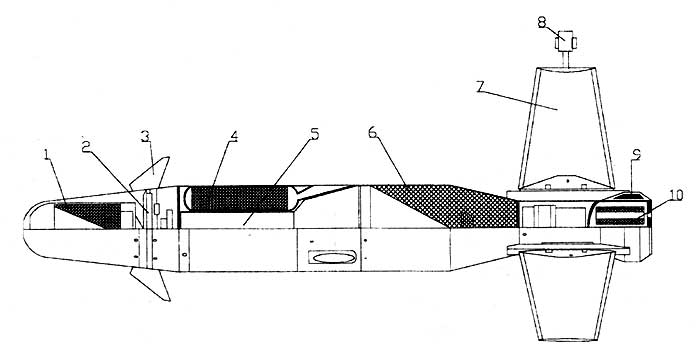

 "Метис-М"

  • 1 - предзаряд тандемной боевой части;
  • 2 - воздушно-динамический привод полуоткрытого типа ;
  • 3 - аэродинамические рули;
  • 4 - двигательная установка;
  • 5 - канал для кумулятивной струи ;
  • 6- основной заряд тандемной боевой части;
  • 7 - крылья ;
  • 8 - трассер;
  • 9 - катушка с проводом;
  • 10 - стартовый двигатель;

Новая мощная тандемная кумулятивная боевая часть ПТУР комплекса способна поражать все современные и перспективные танки противника, в том числе и оснащенные навесной и встроенной динамической защитой, легкобронированную технику, фортификационные сооружения. Причем высокий уровень давления, возникающего при пробитии как в осевом, так и в радиальном направлениях, приводит к дроблению бетона в области прохождения кумулятивной струи, выламыванию тыльного слоя преграды и, как следстввие, высокому запреградному действию. Таким образом обеспечивается поражение живой силы, находящейся за объектами из бетонных монолитов или в сооружениях из сборного железобетона с толщиной стенок до 3 метров.

9К115-2 "Метис-М"

С целью расширения диапазона боевого применения комплекса "Метис-М" управляемые ракеты 9М131Ф оснащаются термобарической боевой частью весом 4.95кг с фугасным действием на уровне крупнокалиберного артиллерийского снаряда, особенно эффективной при стрельбе по инженерным и фортификационным сооружениям. При взрыве такой БЧ образуется более протяженная по времени и пространству, чем у традиционных ВВ, ударная волна. Такая волна распространяется во всех направлениях, затекает за препятствия, в окопы, через амбразуры и т.п., поражая живую силу, даже защищенную укрытием. В зоне детонационных превращений термобарической смеси происходит полное выгорание кислорода и развивается температура выше 800°С.

Размещенная на треноге пусковая установка может комплектоваться тепловизионным прицелом 1ПН86-ВИ "Мулат-115" массой 5.5кг, обеспечивающим обнаружение целей на дальности до 3.2км и их идентификацию на дальности 1.6км , что обеспечило пуск ракет в ночных условиях на максимальную дальность. Размеры тепловизора 387*203*90мм. Поле обзора 2.4°*4.6°. Время действия от батареи - 2 часа. Температурный диапазон применения от -40°С до +50°С. С целью повышения оперативности в прицеле используется баллонная система охлаждения, что обеспечивает выход на режим за 8-10с.

Пуск ракеты осуществляется с помощью стартового двигателя,после чего запускается маршевый РДТТ

Расчет комплекса состоит из двух человек, один из которых переносит вьюк N1 массой 25.1кг с пусковой установкой и одним контейнером с ракетой, а другой вьюк N2 с двумя контейнерами с ракетой массой 28 кг (вместо трех для ПТРК "Метис"). При замене ТПК с ракетой на тепловизор масса вьюка снижается до 18.5кг. Развертывание комплекса в боевое положение осуществляется за 10-20с, боевая скорострельность достигает 3 выстрелов в минуту.

Наряду с основным назначением - применением в качестве носимого комплекса, "Метис-М" может применяться и для вооружения БМД и БМП. Стрельба может вестись с подготовленных и неподготовленных позиций из положения лежа, из окопа стоя, а также с плеча. Возможна стрельба и из зданий (в последнем случае требуется около 2 метров свободного пространства за пусковой установкой).

9К115-2   9К115-2

Тактико-технические характеристики

Дальность стрельбы, м

80-1500

Вес ракеты, кг

13.8

Средняя скорость полета ракеты, м/с

200

Калибр ракеты, мм

130

Длина ТПК, мм

980

Вес ПУ, кг

10

Температурный диапазон боевого применения:

от -30° С +50° С

Время перевода из походного в боевое положение, сек

10-20

Бронепробиваемость, мм

900

Боевой расчет, чел

2

Использованные материалы:

Использованные материалы:  http://rbase.new-factoria.ru/search/index.htm

Р.Д.Ангельский "Отечественные противотанковые комплексы" : ООО "Издательство Астрель", 2002,-192с.
