Испытания обстрелом Pz.58 (Pz. 61).

Противотанковые средства.

Испытания обстрелом Pz.58 проводились в 1963 году по поручению начальника Генерального штаба в сотрудничестве с S.f.S. и K+W.

Отчет об испытаниях показывает не только характеристики боеприпасов, поступивших на в 50-60-е годы, но и их воздействие на броню танка и внутреннее оборудование. Характеристики испытуемого объекта соответствуют характеристикам брони стандартной бронемашины (Pz. 61).

Обстрел велся из 7,5 см Flab.Kan.38, выстрел Pz.G BoZ (Зенитная пушка Flab Kan 38), 8,3 cm Raketenrohr 1950 с кумулятивными боеприпасами Рак. 57, 10,6 cm rsf. Pak.58 HPz. с кумулятивными G EMZ. 10,5 cm Pz.Kan.60, аналог британской пушки L7   (выстрелы Ke.G., Ke G Lsp).

Pz. 58 № 9 подвергнутый испытаниям.

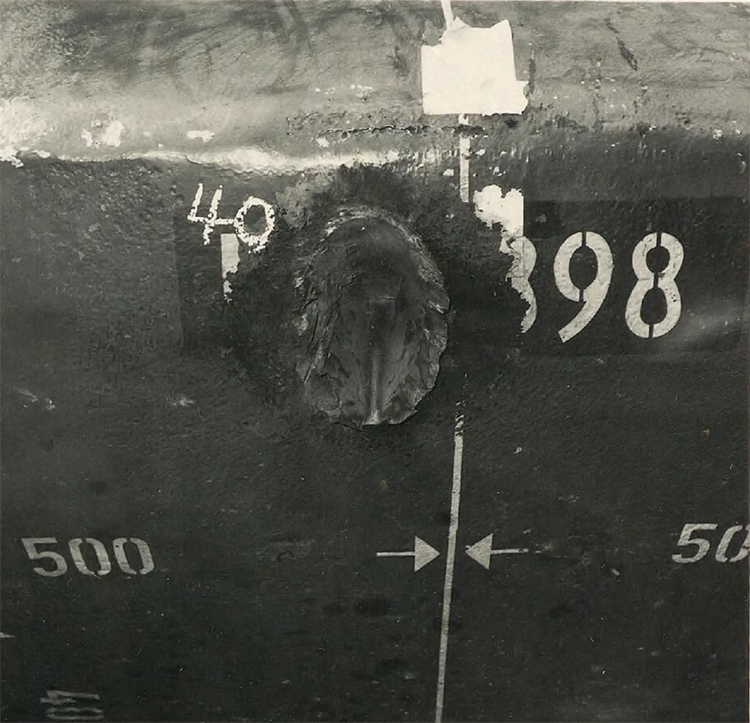

40. 7,5 см Flab.Kan.38, Pz.G BoZ.

Vo = 560 м/с (соответствует дистанции стрельбы 2 км)

Броня не пробита, глубина каверны 45 мм (Рикошет).

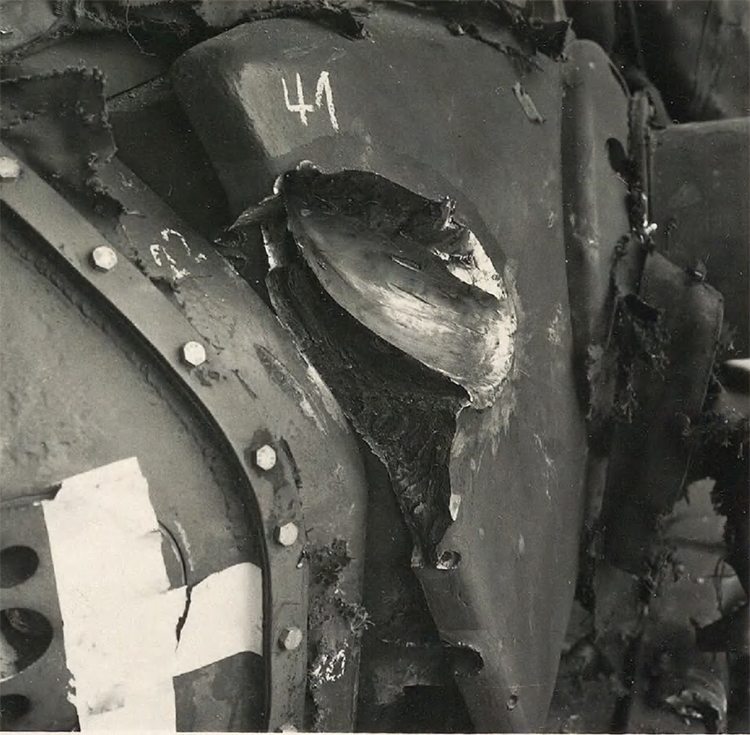

41. 7,5 см Flab.Kan.38, Pz.G BoZ

Vo = 560 м/с (соответствует дистанции стрельбы 2 км)

Броня не пробита, глубина 60 мм (Рикошет)

Прицел наводчика, дальномер и другое оборудование работоспособно.

42. 7,5 см Flab.Kan.38, Pz.G BoZ

Vo = 560 м/с (соответствует дистанции стрельбы 2 км)

Поврежден узел цапф. Возможно ограниченное возвышение (около 10°)

43. 8,3 см Rak.Rohr HPz. Рак. 57 (8,3 cm Raketenrohr 1950). Д=30 м.

Броня пробита. Осколок проникает в левый топливный бак.

На кадре видно пробитие топливного бака слева осколком и течь из него.

На фото следы попадания пули в пластину отражателя гильзы (боевое отделение)

44. 8,3 см Rak.Rohr HPz. Рак. 57

Броня пробита.

Входное отверстие.

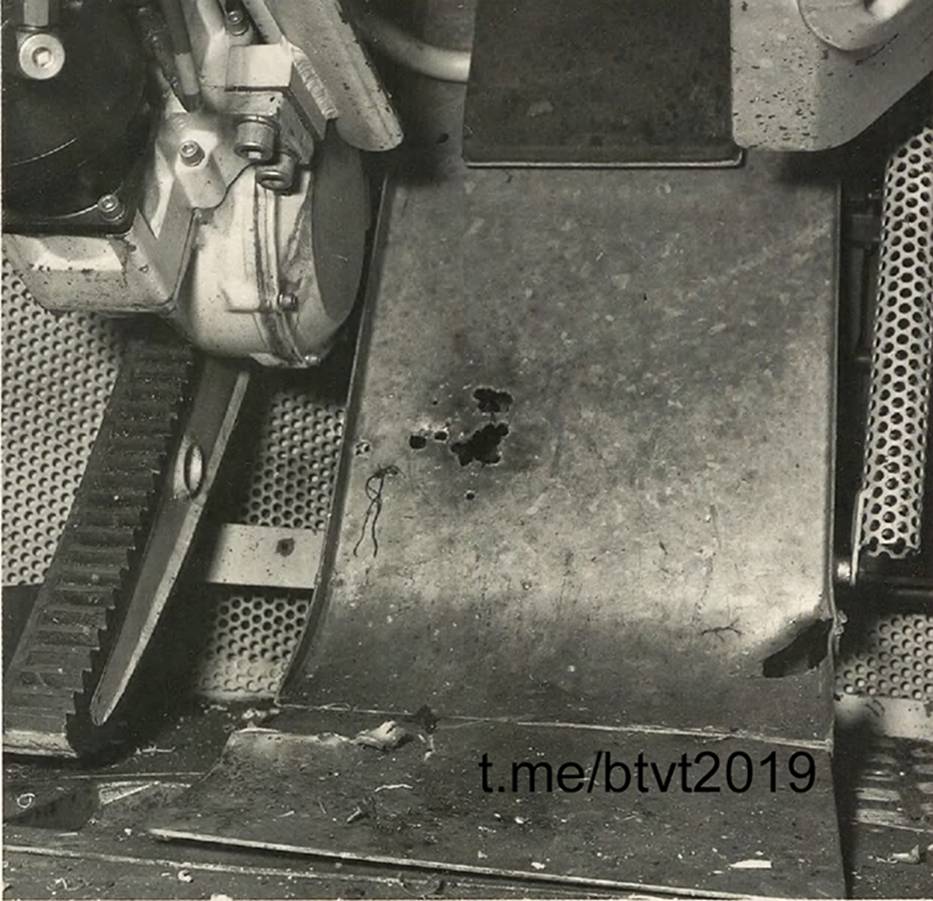

Привод механизма прицела наводчика пробит, прицел выведен из строя. На месте водителя следы небольшого возгорания.

45. 10,6 cm rsf. Pak.58 HPz.G EMZ

Попадание в ствол пушки.

Входное отверстие.

Выходное отверстие.

Вид с внутренней стенки ствола.

Ствол спаренной 20 мм пушки погнут.

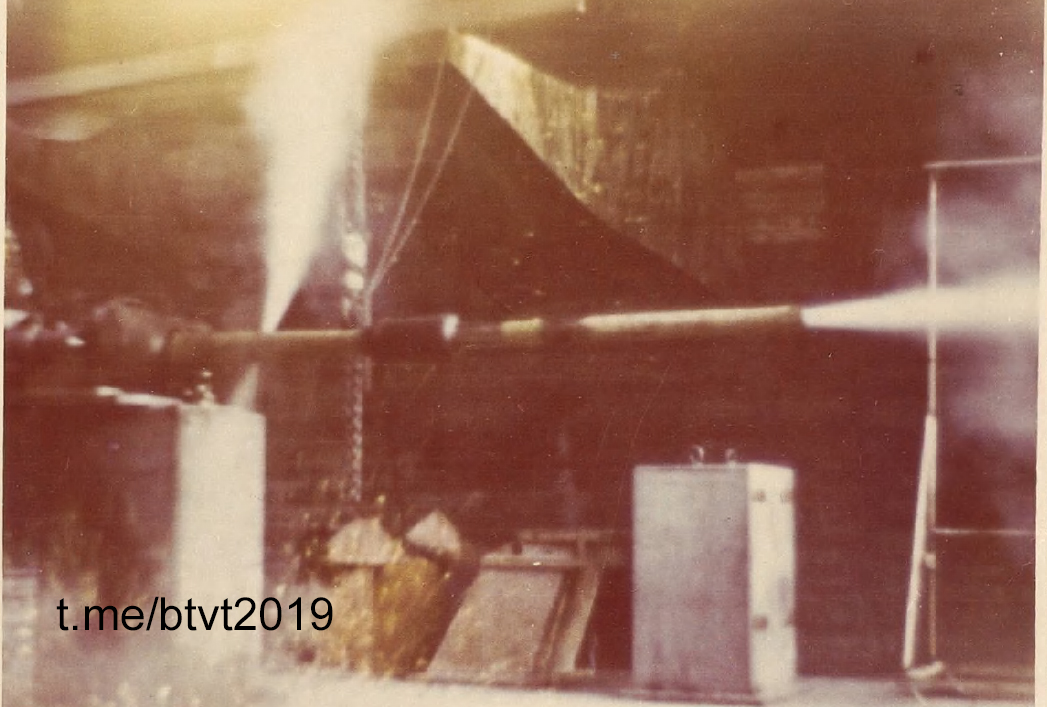

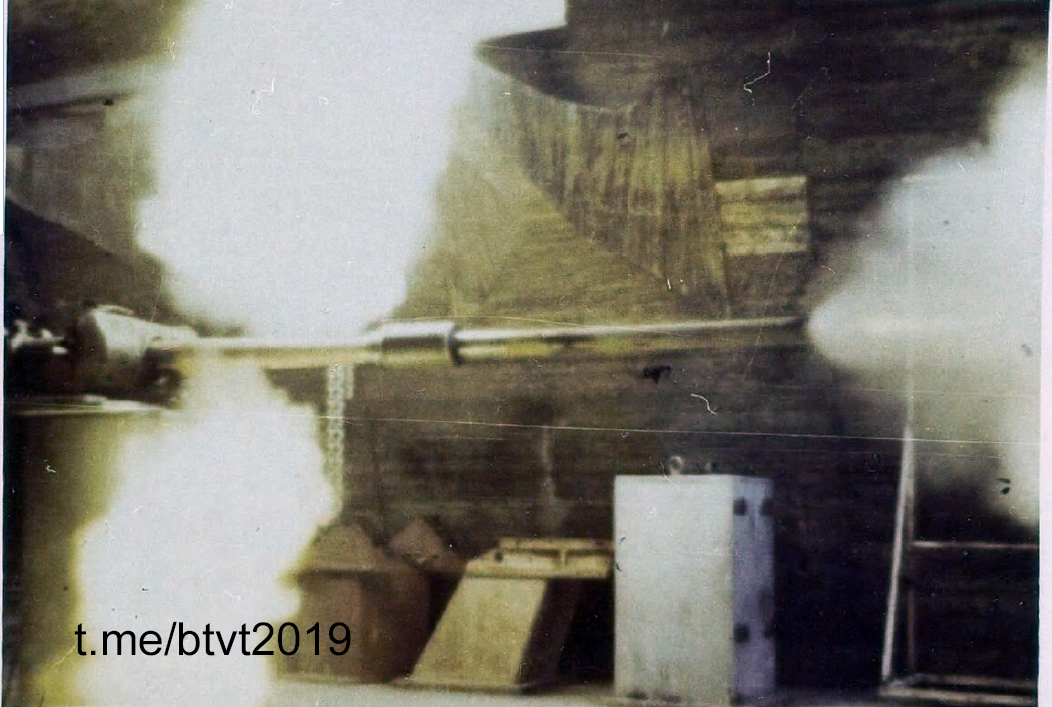

Для проверки возможности стрельбы с пробитым стволом пушки ранее были произведены эксперименты – 2 выстрела из  84-мм Ordnance QF 20-pounder.

Возможность стрельбы сохранялась, но детальных экспериментов с различными типами боеприпасов не проводилось.

Для ремонта ствола требуется заварка пробки.

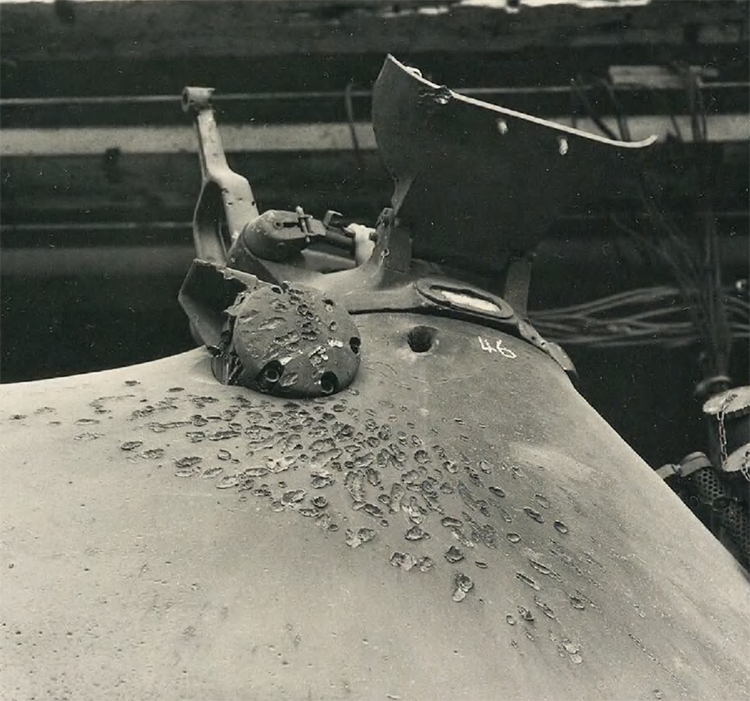

46. 10,6 cm rsf. Pak.58 HPz.G EMZ (10,6cm rsf Pak 58 BAT). Броня пробита.

Левая сторона башни чуть ниже люка заряжающего. Ударной волной погнуло надгусеничные полки и сорвало ящики для имущества.

Вид снаружи.

Вид изнутри.

Пробитие борта башни 10,6 cm Pak 58 BAT в месте стыка крыши башни с основанием башенки командира, кумулятивная струя пробивает башню и проходит по ее крыше, останавливаясь в противоположной стенке башни.

47. 10,6 cm rsf. Pak.58 HPz. G EMZ.

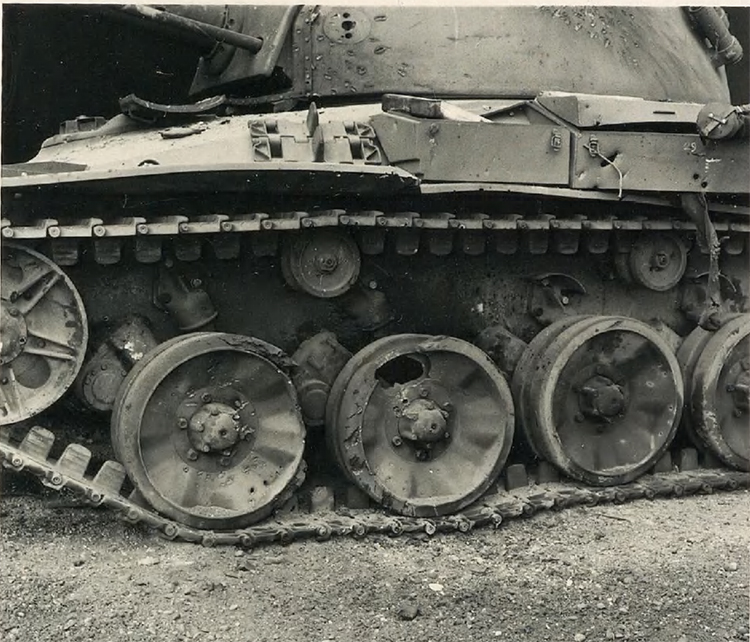

Обстрел борта корпуса через опорный каток. Броня пробита.

Место попадания в диск опорного катка.

Входное отверстие в борт корпуса.

Выходное отверстие и повреждения.

Разрыв масляного резервуара гидравлической системы башни (под полом башни)

52. 10,5 cm Hb.Pz.Ke.G. Под углом 70 град к корпусу.

Броня не пробита.

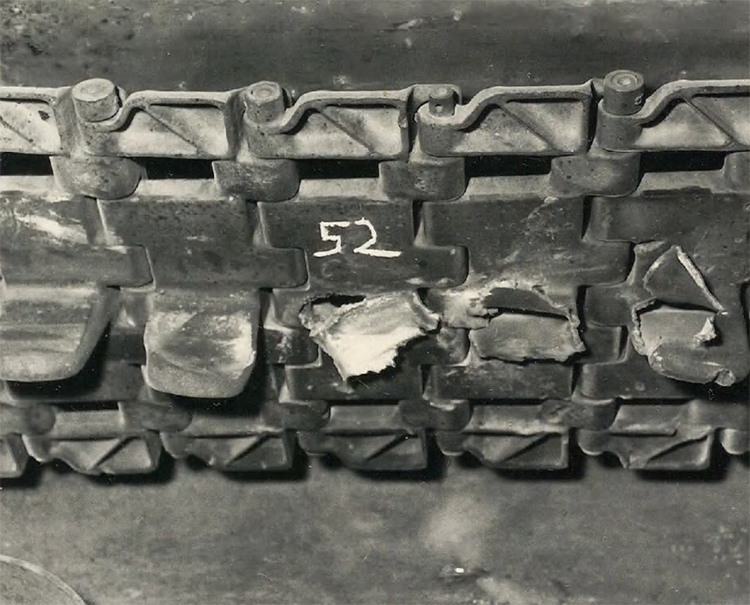

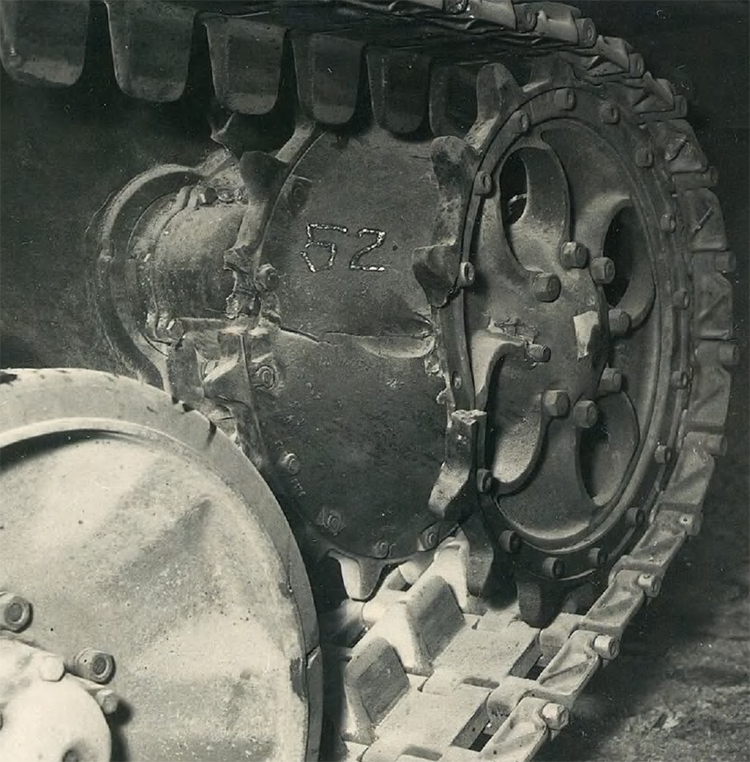

Снаряд сначала попадает в 3 гребня гусеницы, затем сбивает задний опорный каток и его крепление. От удара снаряд отклоняется и окончательно теряет энергию ударившись об ведущее колесо.  Все повреждения, нанесенные данным снарядом не привели к потере (полной) танком подвижности из за повреждения ходовой части, но удар привел к повреждениям двигателя.

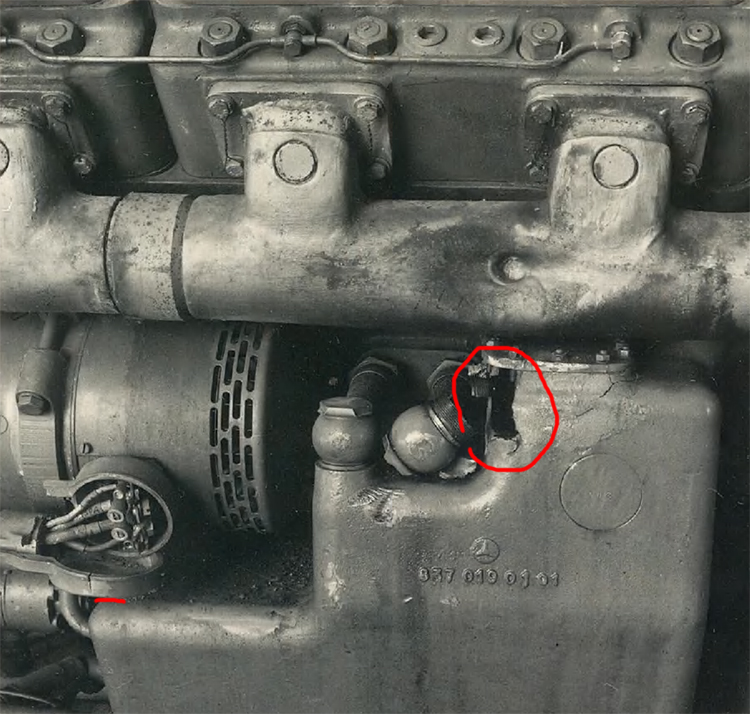

Хотя снаряд не смог пробить корпус, двигатель (секция за местом попадания) получил следующие повреждения – вышел из строя масляный резервуар и возвратный патрубок, распределительная коробка генератора переменного тока. Вмятина на корпусе выпускного коллектора.

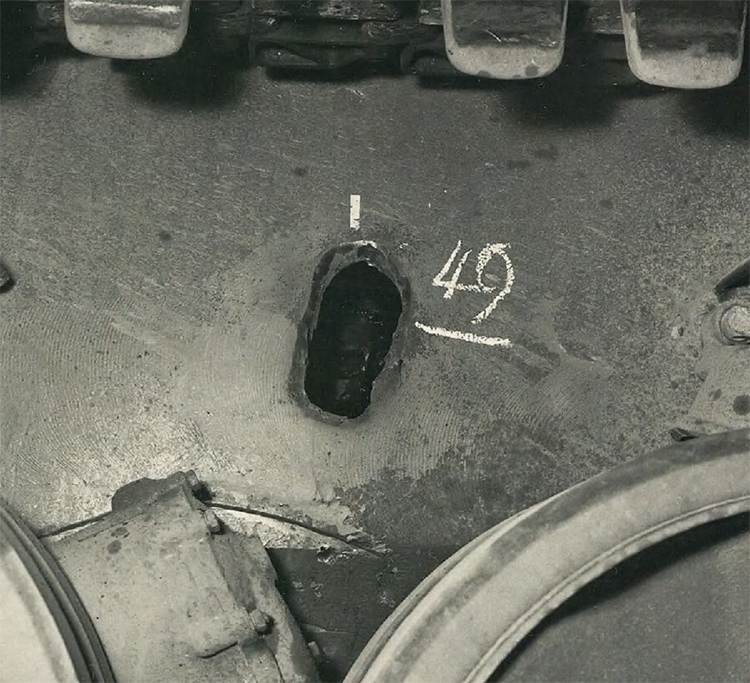

49. 10,5 cm Hb.Pz. Ke.G. Под прямым углом. Д=100 м.

Входное.

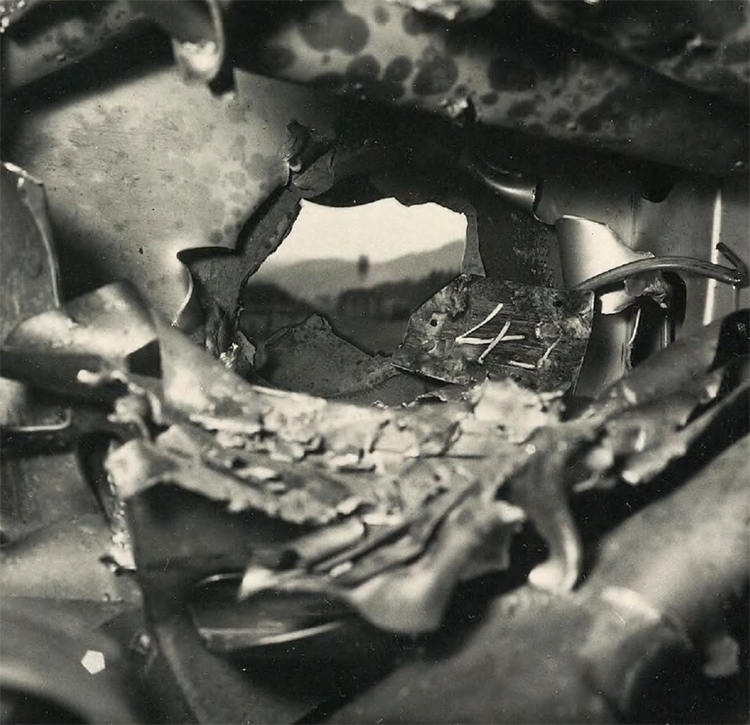

Выходное.

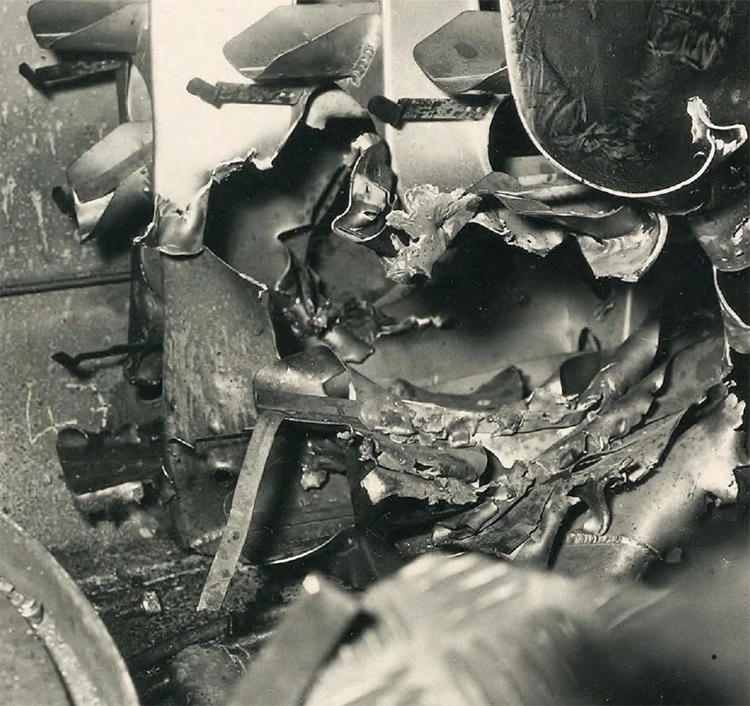

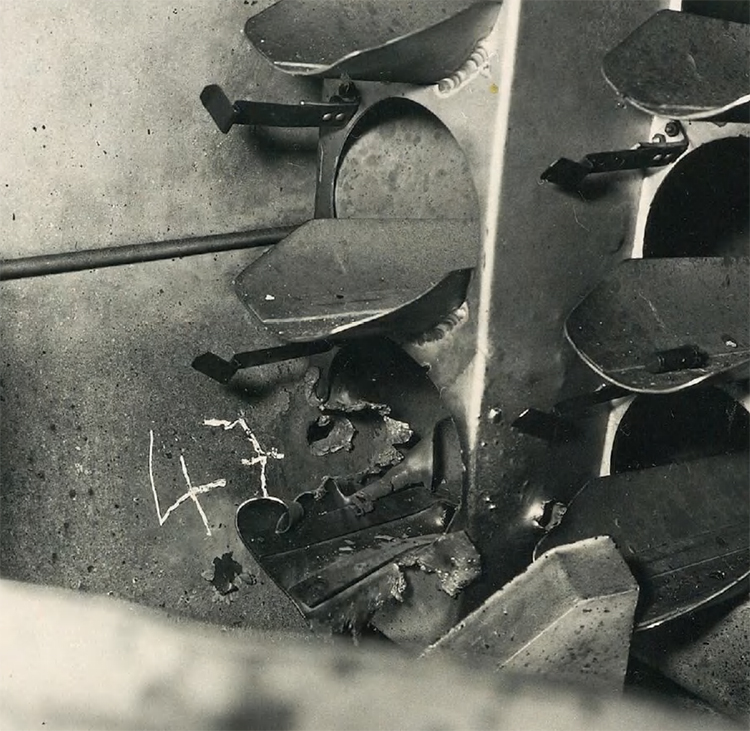

Разрушение укладки боеприпасов (бака стеллажа) слева.

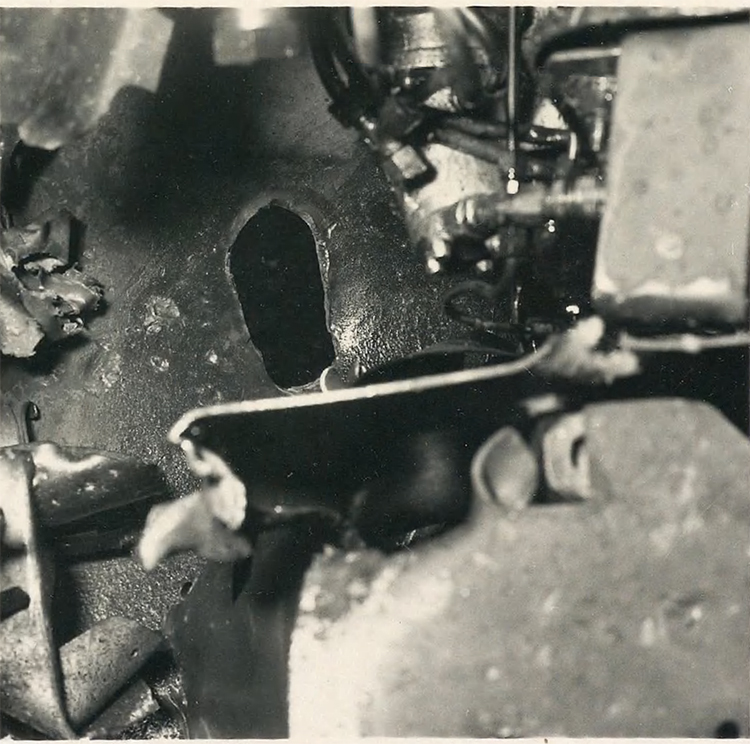

Выходное отверстие из укладки (справа).

Правая сторона корпуса, вид снаружи. Танк пробит навылет.

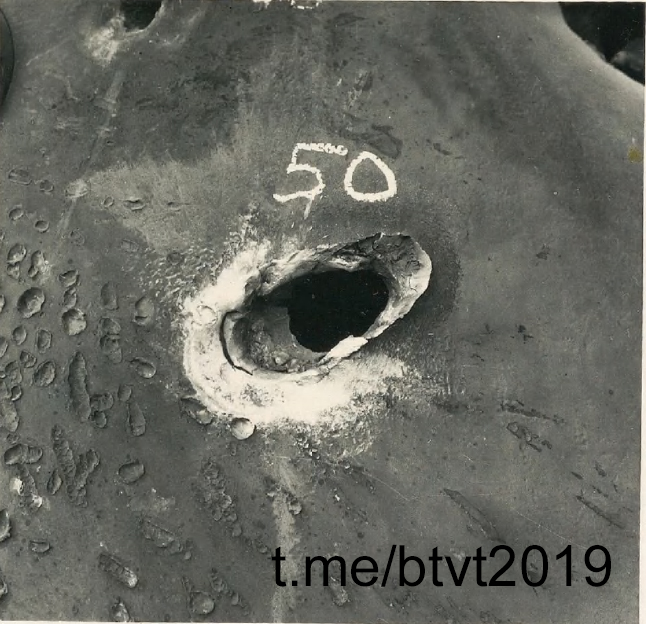

50. 10,5cm Hb.Pz.Ke.G. Башня, боковая лева часть. Д=100 м.

Входное отверстие, вид снаружи.

Выходное отверстие, вид изнутри башни.

Отметина от сердечника, ударившегося о противоположную внутреннюю стенку башню.

Снаряд отскакивает от противоположной стенки башни, сметает крепления для ручных и дымовых гранат, перебивает электрические кабели вычислителя командира, радиостанции и пусковых установок дымовых завес.

\

Сердечник рикошетит и прилетает в дальномер, потом улетает в корзину башни повреждая оборудование.

В конце концов, он упирается в батареи в полу башни.

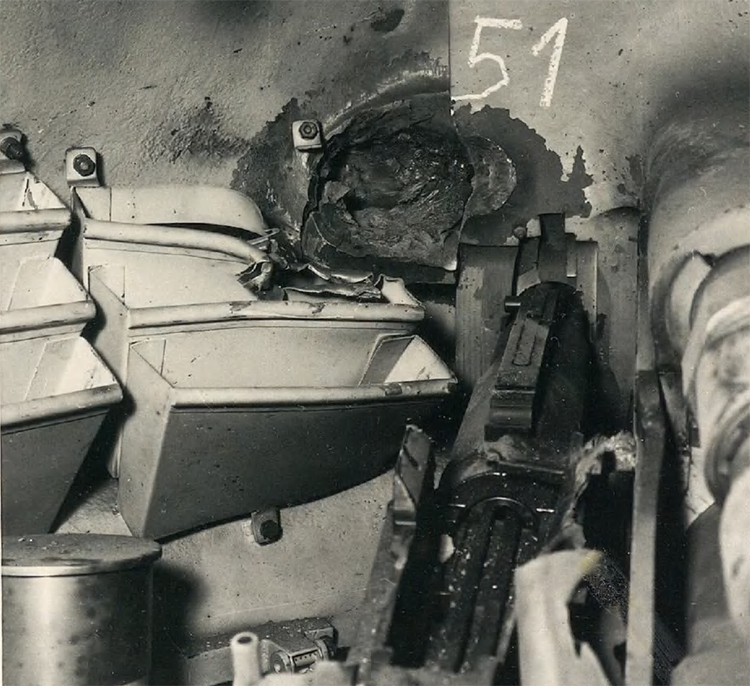

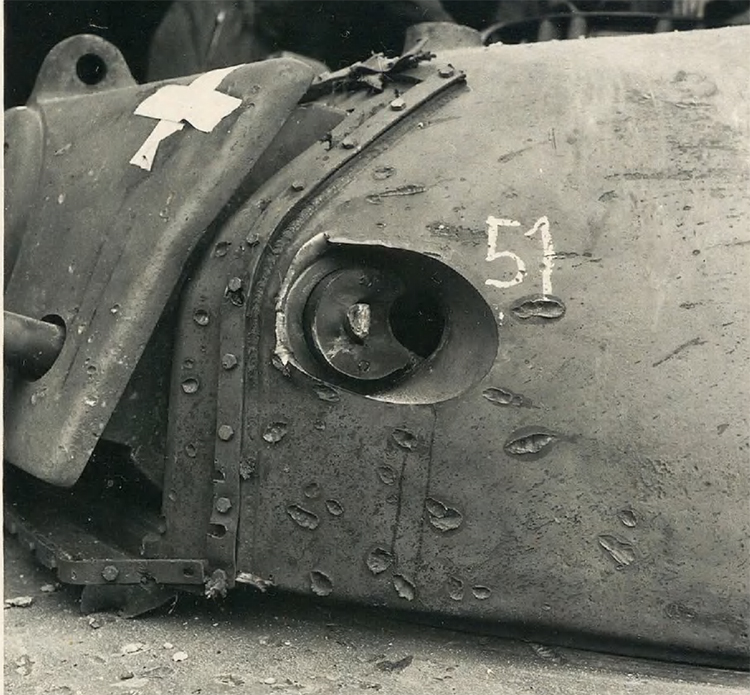

51. 10,5 cm Pz.Kan.60 Pz. Ke.G Lsp. Обстрел узла цапф пушки. Д=100 м.

Броня пробита.

Снято изнутри. 20-мм пушка: дефект лафета/казенника.

Оборван электрический кабель для спуска затвора.

Разбитые осколками ящики с боеприпасами пулемета за орудием.

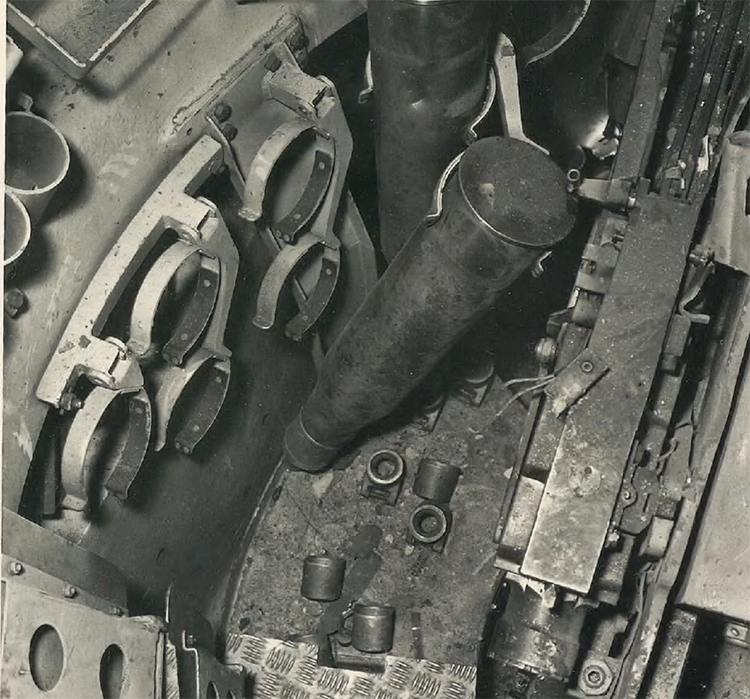

Снаряд, выброшен ударной волной из своего крепления в боеукладке (использовались макеты снарядов).

Также уничтожен дальномер, огнетушители, несколько перископов в командирской башенке.

Стартер работает, двигатель работает, коробка передач в порядке; управление возможно от рулевого привода.

52. 10,5 cm Pz.Kan.60 Pz. Ke.G Lsp. Обстрел верхней лобовой детали корпуса, 45 град. Д=100 м.

Попадание 105 мм БПС в ВЛД корпуса – пробитие, разрушение бака-стеллажа. Сердечник раздробился и потерял остатки энергии в боевом отделении.

Стоит отметить, что при обстреле из 105 мм пушки не отмечено рикошетов даже при обстреле деталей носового узла корпуса с достаточно большими углами наклона.

Выходное отверстие в ВЛД.

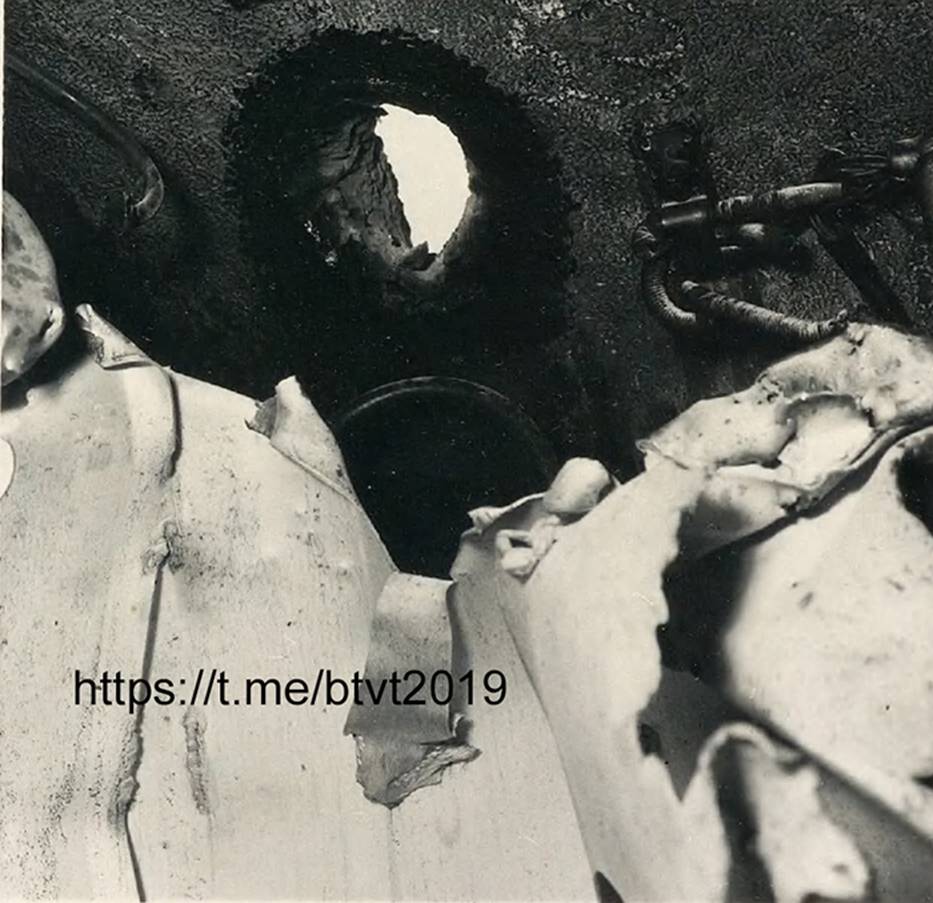

Деталь разрушения внутри танка (укладка с боеприпасами справа). Перегородка между моторным и боевым отделениями не повреждена.

Снаряд разлетелся на части и выпустил остатки энергии в боевое отделение.

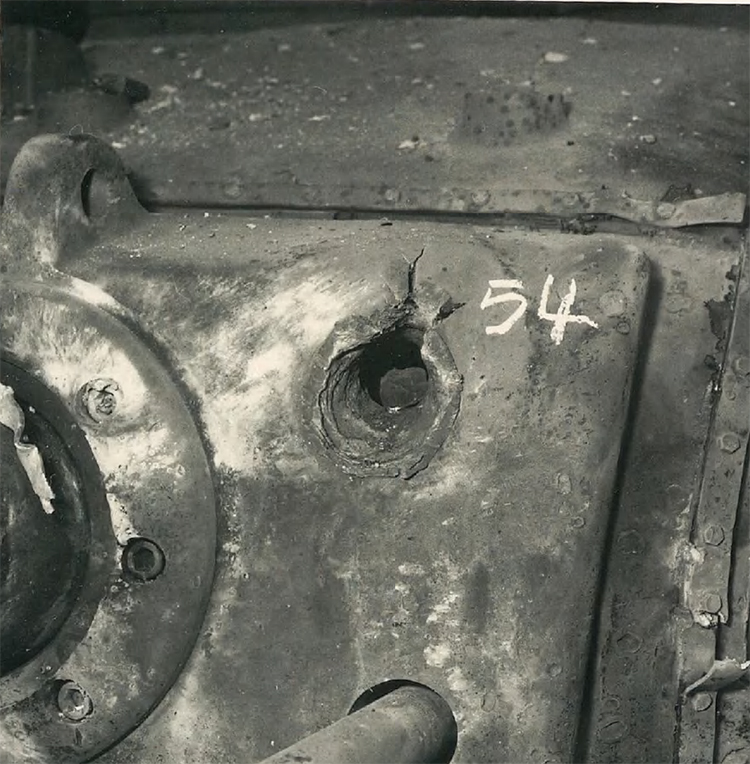

54. 10,5 cm Pz.Kan.60 Pz.Ke.G Lsp. Маска пушки, пробитие. Д=100 м.

Входное отверстие.

Выходное отверстие.

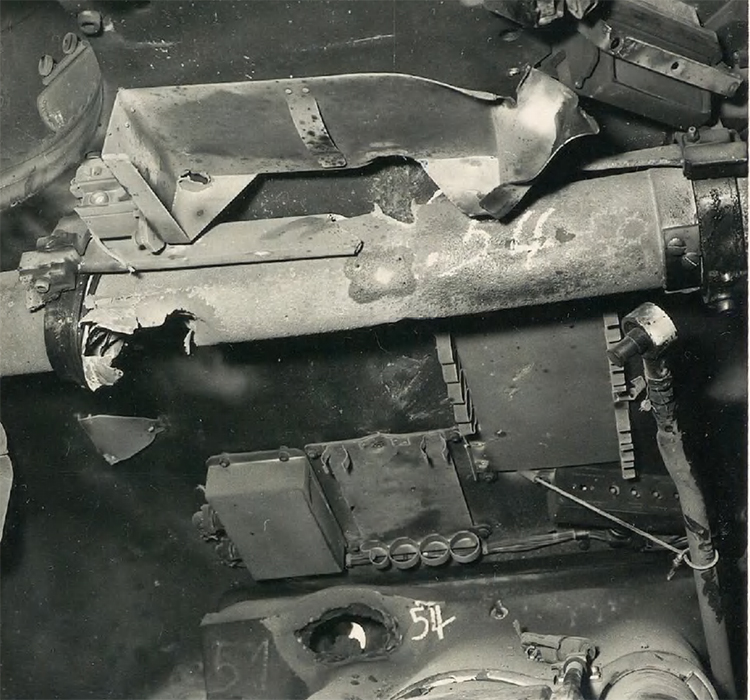

Разрушение дальномера.

Понятно, что в 1950е 1960е годы появление мощных кумулятивных боеприпасов и эффективных БПС заставило многих конструкторов отказаться от толстой брони и делать ставку на подвижность.
