СУО «Редут» для танков и ЛБМ (БМД-4)





СУО отвечает современным требованиям, предъявляемым к системам такого назначения. Отличается высокими характеристиками поиска целей, точности прицеливания и организации стрельбы всеми типами боеприпасов, в том числе управляемыми. СУО может применяться во вновь раз­рабатываемых объектах и в ранее выпущенных танках и БМП для модернизации. При  модернизации бронетехники состав СУО (комбинированный прицел наводчика, панорамический прицел командира, информаци­онно-управляющая система, автомат сопровождения цели, стабили­затор вооружения) может устанавливаться по желанию заказчика. Прицел наводчика обеспечивает стрельбу всеми видами вооруже­ния в любое время суток. Прицел командира панорамический обеспечивает круговой поиск целей, эффективную зенитную стрельбу и дублирование функций наводчика командиром. Информационно-управляющая система обеспечивает:

- высокую точность  решения задач стрельбы по наземным и воз­душным целям;

- возможность использования новых боеприпасов (программиро­вание баллистик);

- стрельбу с закрытых огневых позиций.

Автомат сопровождения цели (АСОТТ теле-тепловиэионный автомат сопровождения объектов) обеспечивает высокоточное сопровождение целей и исключает влияния условий поля

боя на работу наводчика. Стабилизатор вооружения обеспечивает высокую точность наведе­ния вооружения.

Новое СУО уже применяется на БМД-4. Новое СУО (Редут) может применятся для модернизации вооружения и системы управления огнем танков Т-55, Т-62, Т-72 повышает боевую эффективность танка в 3-5 раз и доводит её до уровня современных танков. Использование управляемых ракет (УР) позволяет поражать современные танки на дальностях до 6000 м и выигрывать бой до момента вхождения в зону ответного огня танков противника.

СУО «Редут» для танков и БМД-4 Бахча-У

Постановлением Правительства Российской Федерации 884 от 31 декабря 2004 года "О принятии на вооружение Вооруженных Сил Российской Федерации боевой машины десанта БМД-4 с унифицированным боевым отделением Б8Я01 для машин легкой весовой категории по массе и выстрелом 3УБК23-3 с управляемой ракетой 9М117М1-3 (шифр "Бахча-У")". В настоящее время ведется серийное производство БО и оснащение ими боевых машин десанта БМД-4 для ВДВ России.

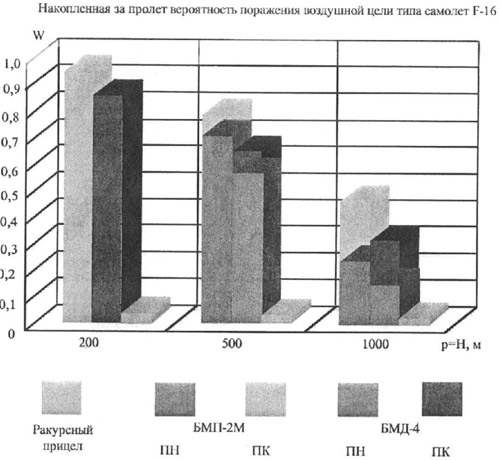

По сравнению с существующими аналогами (с комплексом, устанавливаемым на БМП-3 на модернизируемой БМП-3 Курганского машзавода) заявляемый комплекс вооружения обеспечивает существенное повышение эффективности стрельбы в 3-7 раз в зависимости от условий боевого применения, а при стрельбе, в частности, по воздушной цели - в десятки раз.

СУО «Редут» для танков и БМД-4

Автоматическое сопровождение целей обеспечивает существенное повышение точности стрельбы и неуправляемыми 100-мм и 30-мм снарядами, а также 100-125-мм танковыми снарядами, особенно при стрельбе по подвижным целям и в движении с повышенной скоростью. По результатам обработки данных ГИ ошибки стабилизации линии визирования в автоматическом режиме сопровождения в 1,5-2,5 раза ниже, чем при ручном сопровождении, а полоса пропускания спектральной плотности примерно в два раза уже. И, может быть самое главное - в стрессовых ситуациях боевой обстановки устойчивость такого сопровождения заметно выше, менее вероятен срыв сопровождения в условиях временного (до 5 секунд) прерывания сигнала о цели (за счет наличия инерционного режима сопровождения).

Предельная угловая скорость наведения вооружения возрастает с 35 (БМП-3 ) до 60°/с у БМД-4, а полоса пропускания стабилизатора - с 2-3 Гц до 50-60 Гц. Стабилизатор вооружения имеет восемь режимов работы: 1) "автомат наводчика", 2) "автомат командира", 3) "полуавтомат наводчика", 4) "полуавтомат командира", 5) "дубль", 6) "обзор", 7) "целеуказание", 8) "подслеживание" вместо прежних пяти.

Впервые в серийных изделиях введен панорамический прицел командира (ПКП)

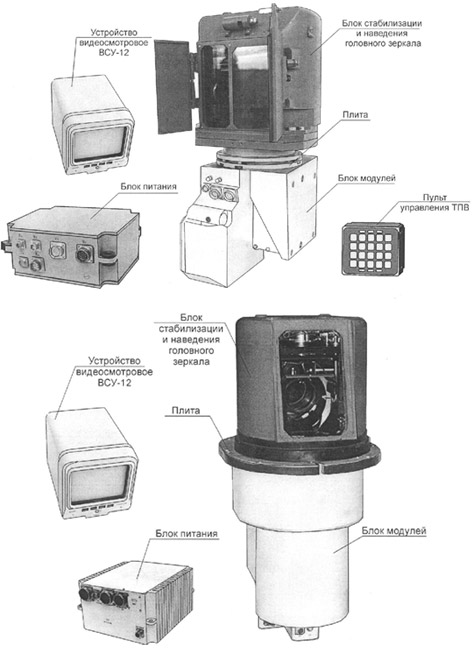

Прицел командира телевизионный панорамический (ПКП) с высокоточной системой стабилизации поля зрения (СКО ошибок стабилизации 0,05-0,06 мрад /Протоколы государственных испытаний/ против 0,15 мрад в БМП-3 с комплексом вооружения 2К23), частотным лазерным дальномерным (с частотой до 5 Гц против 0,5 Гц в БМП-3) и телевизионным каналом наведения был разработан ГУП "КБП" для оснащения БМП и танков.

СУО «Редут» для танков и БМД-4

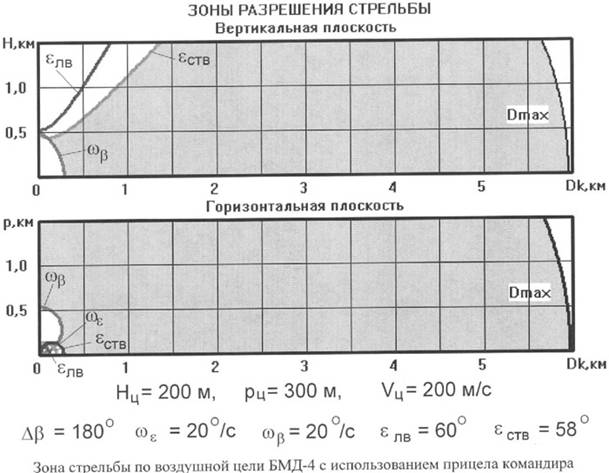

Прицел обеспечивает командиру круговой обзор, независимый от прицела наводчика, целеуказание наводчику и эффективную стрельбу всеми видами неуправляемых снарядов в режиме дублирования. Большие до 60° углы прокачки линии визирования в вертикальной плоскости, увеличенные до 20 град/с ее угловые скорости в режиме "воздух", высокочастотное дальнометрирование позволяют вести стрельбу по воздушным целям.

Таким образом, происходит сближение линий развития СУО танков и легкобронированной техники, в частности БМП. В целом БО "Бахча-У" и его СУО находятся на уровне ведущих мировых аналогов, а по комплексу вооружения - превосходят их.

ТТХ СУО

прицел наводчика

Увеличение дневного канала, крат.

12/2,5

Поле зрения дневного канала, град

4,5/20

Точность стабилизации линии визирования

по вертикали и горизонту, мрад

0,05-0,1

Углы прокачки линии визирования, град.:

по вертикали

по горизонтали

от -15 до +30

±10

Ночной канал

тепловизионный

Дальность стрельбы ночью

(в зависимости от условий), м

до 7000

Дальномер

встроенный в прицел

Частота следования импульсов, Гц

5

Диапазон измеряемой дальности, м

200-10 000

Ошибка измерения дальности, м

не более 10

Прицел командира панорамический

Поле зрения, град.

0,9 х 1,2/5,5 х 7,3

Дальномерный канал

имеется

Частота следования импульсов, Гц

5

Диапазон измеряемой дальности, м

200-10 000

Точность стабилизации линии визирования

по вертикали и горизонту, мрад

0,05-0,1

Углы прокачки линии визирования, град.:

по вертикали

от -15 до +60

по горизонтали

360

Автомат сопровождения цели

Точность слежения за целью в режиме

автосопровождения цели, мрад

0,05 - 0,1

Стабилизатор вооружения

Точность стабилизация вооружения

по вертикали и горизонту, мрад

0,3 - 0,4

Максимальная скорость наведения

вооружения, град/с.

60
