СОВЕТСКИЕ И РОССИЙСКИЕ ТАНКОВЫЕ ПУШКИ

Пушка 2А46М-4(5)





В 1946 году был разработан опытный образец 100-мм орудия Д-10 для танка Т-54, а в 1949 году начато серийное производство танков с этим орудием. До 1958 года орудие танка Т-54 претерпело ряд модернизаций (Д-10ТС с одноосевой стабилизацией, Д-10Т2С с двухосевой стабилизацией). 1957 год - разработана 122-мм танковая пушка М62Т2. С 1962 года начался выпуск гладкоствольных 115-мм танковых пушек 2А20, имеющие более высокие баллистические характеристики.

2А20

В 1974 году начался выпуск более мощных 125-мм танковых пушек 2А26М2, 2А46-1, 2А46-2.

125 мм пушка 2А46-1 и 2А46М1

125 мм пушка 2А46-1 и 2А46М1

С 1981 года начался выпуск 125-мм танковой пушки 2А46М и 2А46М1 (устанавливается на танках Т-64, Т-72, Т-80 и их модификациях), имеющую повышенные (на 20-25 %) точностные характеристики (имеет наибольшую начальную скорость и пробивную способность снаряда) по сравнению с предыдущими модификациями и не уступает аналогам западных стран. Танковая пушка 2А46М1 может использоваться для комплектации различных танков, работать в самых сложных климатических условиях и предназначена для борьбы с танками, САУ и другими бронированными целями, для подавления и уничтожения артиллерии и живой силы противника.

Таблица. Советские и Российские танковые пушки

Танк

Т-64

Т-64А

(до  1974 г.)

Т-64А

Т-64Б, Т-80Б

Т-72Б, Т-72Б (М) и др.

Т-80Б, Т-80БВ, Т-80У, Т-80УД,

Т-90

Т-80У-М1

Т-80У (М)

Индекс

2А21 (Д-68)

2А26 (Д-81Т)

2А46-1(Д-81ТМ)

2А46-2

2А46М

2А46М-1

2А46М-2

2А46М-4/2А46М-5

Год выпуска

1964

1967

1974

1981

1990…

Калибр

115 мм

125 мм

125 мм

125 мм

125 мм

125 мм

125 мм

125 мм

Длина трубы ствола, мм

6000

Длина отката, мм

300-340

Тип продувки канала ствола

эжекционный

Тип ствола

гладкоствольный

Теплозащитный кожух

-

-

+

+

+

+

+

+

Хромирование ствола

-

-

-

-

+

+

+

+

Автофретирование**

-

-

-

-

-

+

+

+

Комментарии



Пушка пусковая установка

Повышена жесткость ствола и максимальное допустимое давление. Разработано быстроразъемное соединение ствола и симметричные противооткатные устройства.

Повышенные (на 20-25%) точностные характеристики

Устройство выверки канала ствола

В 1,5 раза увеличена дальность действительной стрельбы по бронецелям и на 20% улучшены точностные характеристики.

Живучесть ствола, выстр. БПС

Менее 300*

450

более 500

Максимальное крешерное давление, МПа

450

500

-

600

* Это обусловлено не характеристиками самого ствола орудия, а особенностями ведения БПС того периода в канале ствола.

** автофретирование - процесс упрочнение ствола артиллерийского орудия

Сравнение

Танк

Т-90 (Россия)

М1А2 (США)

«Леклерк» (Франция)

Индекс

2А46М-2

M256

CN-120-26

Калибр



120

120

Длина трубы ствола, мм

6000

5300

6200

Длина отката, мм

300-340

305

440

Масса пушки, кг

2450

3065

2740

Живучесть ствола, выстр. БПС

более 500

700

400

Максимальное крешерное давление, МПа

600

620

-

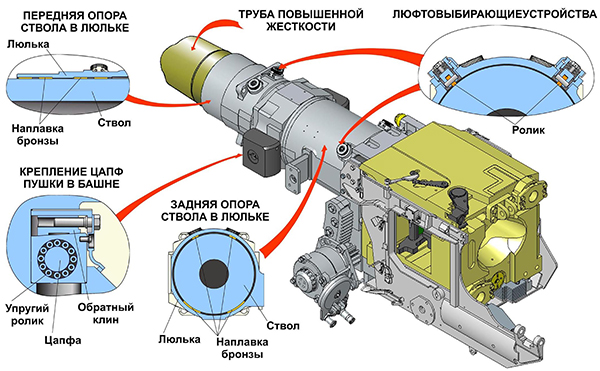

Пушка 2А46М-4(5)
Пушки 2А46М-4 и 2А46М-5 отличаются конфигурацией ограждения, что обусловлено конструктивными особенностями МЗ (танки  типа Т-80)  и АЗ (танки типа Т-72)
Мероприятия по точности стрельбы
1.Оптимизирован наружный профиль трубы, уменьшена разностенность дульной части трубы на длине 1м.
2. Цапфенные обоймы крепятся в башне обратным клином.
3. Задняя опора откатных частей размещена в обойменной части люльки.
4. Горловина люльки удлинена на 160 мм.
5. В горловине люльки размещены два дополнительных люфтовыбирающих устройства.
6. Обе направляющие люльки выполнены по типу призмы.
7. Увеличена жесткость горловины  люльки.

Пушка 2А46М-4(5)


Характеристика

2А46М

2А46М-4(5)

длина трубы
разностенность на длине 1м от дульного среза, мм
жесткость трубы, кг/см

6000
0,8
374

6000
0,4
420

Опоры ствола

Казенник и люлька

Две опоры в люльке

Люфтовыбирающие устройства на горловине

Нет

Есть

Максимальный люфт в цапфах

0,2

0

Обратный клин крепления обойм

Нет

Есть

Вылет горловины от оси цапф, мм

275

435

Масса пушки, кг

2400

2500

Техническое рассеивание, среднее по всем снарядам



На 15% меньше табличных значений
