Танковые боеприпасы США калибра 120 мм



ОБПС ДЛЯ 120-ММ ПУШКИ М256



M829A1

Бронебойный подкалиберный оперенный снаряд с отделяющимся поддоном

Высота выстрела

Вес выстрела

Метательный заряд

Вес метательного заряда

Давление в канале ствола

Длина снаряда

Вес снаряда



Сердечник

Длина

Диаметр

Баллистическая эффективность

Вес

Начальная скорость

Сердечник

984 мм

20.9 кг

JA2 19

7.9 кг .

5.600 бар

780 мм

9 кг





684 мм*

22 мм

30:1 Длина/диаметр

4.6 кг

1575 м/с

Сплав с применением

обедненного урана



M829A1

Бронепробиваемость  на дальности 2000 м /0 0



700 мм по прогнозным расчетам НИИ Стали.

635 мм по данным ТАСОМ.

651 мм расчет по формуле Ланца Одермата.



Вариант из вольфрамового сплава KE-Т доступен для экспортных продаж, Давление в канале ствола 5.100 бар, длина сердечника 543 мм , вес сердечника 4 кг , Начальная скорость 1690 м/с, вес порохового заряда 8.1 кг .)



Падение скорости составляет 70 м/с на 1 км .





M829A2

Бронебойный подкалиберный оперенный с отделяющимся поддоном

Высота выстрела

Вес выстрела

Метательный заряд

Вес метательного заряда

Давление в канале ствола

Длина снаряда

Вес снаряда



Сердечник

Длина

Диаметр

Баллистическая эффективность

Вес

Начальная скорость

Состав

- мм

- кг

JA2 19

- кг

- бар

- мм

- кг





- мм

- мм

32:1 Длина/диаметр

4.9 кг

1675 м/с

Сплав с применением

обедненного урана

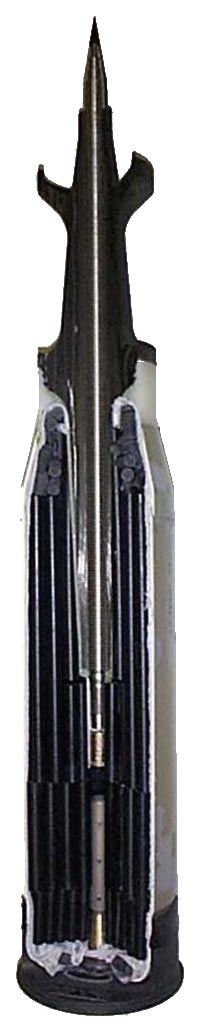

M829A2

Бронепробиваемость  на Д=2000м., под угл. 00



750 мм по прогнозным расчетам НИИ Стали.

620 мм по данным ТАСОМ.

710 мм расчет по формуле Ланца Одермата.



Бронебойный подкалиберный снаряд, где в качестве сердечника используется сплав из обедненного урана, названный «Стабилла», по оценке американских специалистов, обладают большей бронепробиваемостью по сравнению со снарядами с сердечниками из вольфрамовых сплавов (на 15 — 20 проц.) и имеют повышенное заброневое действие. У модернизированного образца этой серии достигнута повышенная бронепробиваемость.  Кроме того, в отличие от М829А1 применение графитного армированного эпоксидными волокнами композиционного материала позволило уменьшить массу выстрела на 30 процентов.



Падение скорости составляет 59.5 м/с на 1 км .





M829A3

Бронебойный подкалиберный оперенный трассирующий снаряд с отделяющимся поддоном

Высота выстрела

Вес выстрела

Метательный заряд

Вес метательного заряда

Давление в канале ствола

Длина снаряда

Вес снаряда



Сердечник

Длина

Диаметр

Баллистическая эффективность

Вес

Начальная скорость

Состав

982 мм

22.3 кг

RPD 380

8.1 кг .

--

924 мм

- кг





- мм

- мм

- Длина/диаметр

- кг

1555 м/с

Сплав с применением

обедненного урана





Бронепробиваемость  на Д=2000м., под угл. 00



--- по прогнозным расчетам НИИ Стали.

---

770 мм расчет по формуле Ланца Одермата.



Снаряд нового поколения, улучшена дальность, пробивная способность и точность. Считается одним из лучших в мире. Сердечник БПС M829A3 изготовлен из усовершенствованного уранового сплава.



Падение скорости составляет аналогично М829А2.



МНОГОЦЕЛЕВЫЕ И КУМУЛЯТИВНЫЕ ВЫСТРЕЛЫ ДЛЯ 120-ММ ПУШКИ М256



M830 с кумулятивным снарядом

(HEAT-MP-T)

Высота выстрела

981 мм

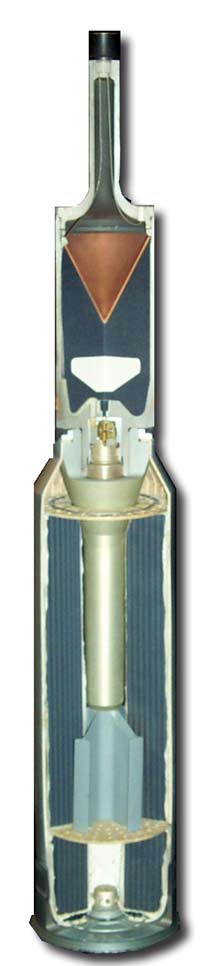

120 мм выстрел M830

Вес выстрела

24,2 кг

Метательный заряд

DIGL-RP

Вес метательного заряда

5б4 кг

Давление в канале ствола

4. 800 бар

Длина снаряда

842мм

Вес снаряда

13.5

 Начальная скорость

1140 м/с

Б.Ч.





Моноблочная кумулятивная



Бронепробиваемость  на Д=2000м., под угл. 00



Около 550- 600 мм





120 мм выстрел M830A1 с многоцелевым снарядом

Высота выстрела

982 мм



120 мм выстрел M830A1

Вес выстрела

22.3 кг

Метательный заряд

JA2

Вес метательного заряда

7.1 кг

Давление в канале ствола

5.600 бар

Длина снаряда

11.4 кг

Вес снаряда

778 мм

Начальная скорость

1400 м/с

Б.Ч.



Моноблочная кумулятивная

Бронепробиваемость  на Д=2000м., под угл. 00



---



120 мм выстрел с многоцелевым снарядом M830A1. 120 мм выстрел с многоцелевым снарядом HEAT-MP-T M830A1 является вторым выстрелом после выстрела с БОПС в боеукладке американских танков. Отличительными чертами выстрела являются применение неконтактного взрывателя, обеспечивающего поражение вертолетов, и 'подкалиберная' конструкция снаряда, обеспечивающая повышение начальной скорости (снижение времени полета до цели, что особенно важно при стрельбе по вертолетам).

Выстрел был принят на вооружение в 1991 г .  Для сухопутных войск США планируется произвести 81000 выстрелов. Кроме того, выстрелы производятся для Корпуса морской пехоты США, но в меньших объемах.



Поражение вертолета снарядом M830A1

 M830A1 в полете     Поражение вертолета снарядом M830A1

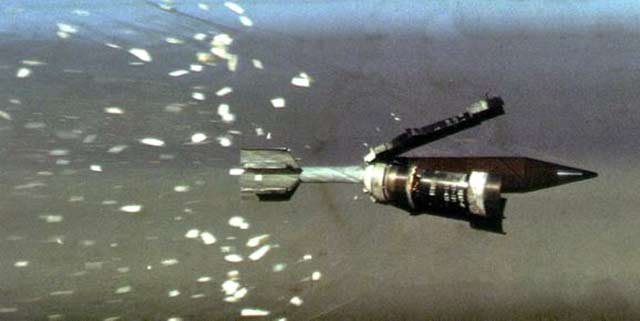

Отделение ведущего устройства от снаряда M830A1



Выстрел XM943 с ударным ядром (STAFF)

Высота выстрела

Вес выстрела

Метательный заряд

Вес метательного заряда

Давление в канале ствола

Длина снаряда

Вес снаряда



Начальная скорость

Б.Ч.



-

-

-

-

-

-

-



-

На основе ударного ядра

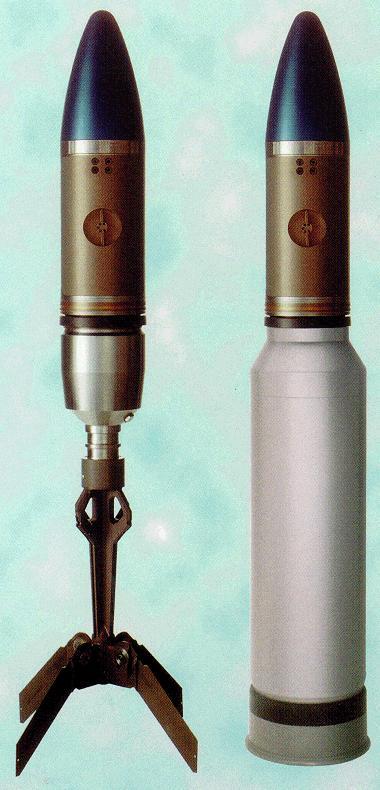

Выстрел XM943 с ударным ядром (STAFF)

Выстрел STAFF, производства фирмы Alliant Techsystems предназначен для поражения бронетехники со стороны верхней полусферы, для обнаружения цели используется миллиметровый радар. На вооружении пока не состоит.





Картечный выстрел ближнего боя M1028

Высота выстрела

Вес выстрела

Метательный заряд

Вес метательного заряда

Давление в канале ствола

Длина снаряда

Вес снаряда



Начальная скорость

Б.Ч.



780 мм

22.9 кг

-

-

-

-

11 кг



1410 м/с

1000 поражающих элементов из вольфрамового сплава.

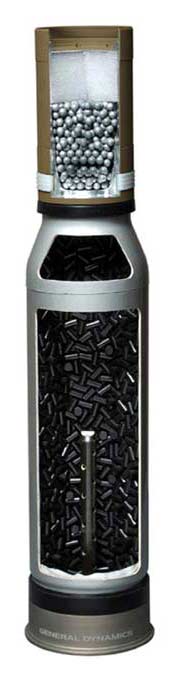

M1028

Разработан в связи с острой необходимостью в противопехотном средстве ближнего (до 200- 500 м ) боя. Предназначен для поражения скоплений живой силы и расчетов ручного противотанкового оружия ближнего боя. Вскоре должен поступить на вооружение, в производстве с января 2005 года, заказано 3. 800 выстрелов.



Дополнительная информация.

Основными боеприпасами для современных танковых пушек являются выстрелы с бронебойными подкалиберными оперенными трассирующими снарядами с отделяющимся поддоном (APFSDS-T) и кумулятивными трассирующими снарядами многоцелевого назначения (НЕАТ-МР-Т). Они предназначены для поражения танков и других бронированных машин. В боекомплекты входят также выстрелы со следующими снарядами: осколочно-фугасными (НЕ), осколочно-трассирующими, снаряженными стреловидными убойными элементами (APERS-T), дымовыми (SMOUS) и осветительными (ILL).

В последние годы разработаны кумулятивные снаряды с повышенным осколочным действием (М830А1). Включение их в боекомплект танка позволяет без перезаряжания пушки поражать бронированные цели и решать другие, внезапно возникающие задачи (уничтожение расчетов ПТРК и противотанковых орудий, ведение огня по вертолетам и т. д.). Для выполнения учебных стрельб применяются аналогичные боеприпасы с практической боевой частью: подкалиберные (HVTR-T), кумулятивные (НЕАТ-ТР-Т), осколочно-фугасные (HE/Prac).

В Соединенных Штатах  На вооружении сухопутных войск состоят танки М1А1 и А2 с гладкоствольной 120-мм пушкой М256. Бронебойно-подкалиберные снаряды серии М829, где в качестве сердечника используется сплав из обедненного урана, названный «Стабилла», по оценке американских специалистов, обладают большей бронепробиваемостью по сравнению со снарядами с сердечниками из вольфрамовых сплавов (на 15 — 20 проц.) и имеют повышенное заброневое действие. У модернизированного образца этой серии достигнута бронепробиваемость до 800 мм под углом 0 град.

С середины 80-х годов в США проводятся НИОКР по созданию новых, так называемых бикалиберных танковых пушек ХМ291. На них 120-мм ствол предусматривается заменять стволом калибра 140 мм . Уже проведены стрельбовые испытания бронебойно-подкалиберного снаряда ХМ964 для пушки калибра 140 мм, который изготовлен с большим удлинением корпуса. Предполагается, что он будет иметь бронепробиваемость до 500 мм .
