КОНСТРУКЦИЯ НАВЕСНОЙ ДИНАМИЧЕСКОЙ ЗАЩИТЫ ТАНКА М-48АЗ (США)

В.Н. БРЫЗГОВ, Н. М. НАУМИК, В. ОЛИЗАРЕВИЧ



В ходе военных действий в Ливане летом - осенью 1982 г . израильская армия применила американ­ские танки, на корпусе и башне которых была установлена навесная динамическая защита от ку­мулятивных средств поражения. Подобный тип защиты впервые использован за рубежом. Принцип ее действия основан на взрыве заряда ВВ для ней­трализации кумулятивной струи.

Установленная на танке М-48АЗ (рис. 1-3) динамическая защита представляет собой съемные кон­тейнеры, закрепленные на лобовой части корпуса (19 шт.), на надгусеничных полках (2 шт.), на маске пушки (5 шт.) и башне (29 шт.). По шесть таких элементов размещено на стыке бортов кор­пуса с башней внутри ящиков ЗИП, установленных на надгусеничных полках машины. Без учета этих ящиков на М-48АЗ смонтировано 55 контейнеров 32 типоразмеров. Они крепятся к корпусу и башне болтами к бонкам, приваренным к стальной броне. Они крепятся к корпусу и башне болтами к бонкам, приваренным к стальной броне. На маске пушки крепление осуществляется с по­мощью специальных полос броневой стали. Кон­тейнеры не выходят за габариты танка.




Танк М-48АЗ с дополнительным защитным устройством ДЗ Блайзер

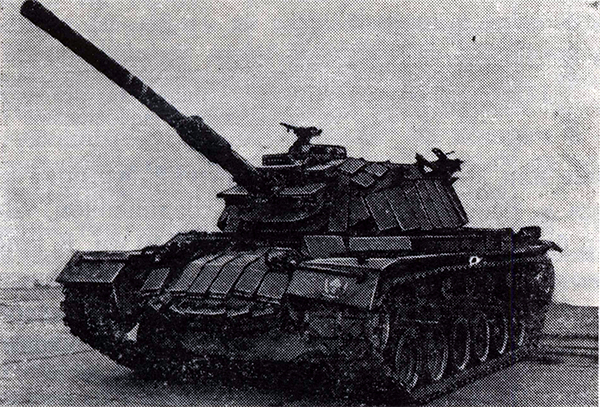

Рис. 1. Танк М-48АЗ с дополнительным защитным устройством

Танк М-48АЗ с дополнительным защитным устройством ДЗ Блайзер

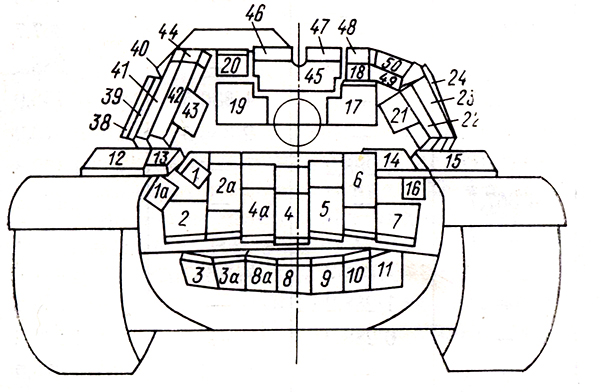

Рис. 2. Размещение контейнеров (1-50, вид спереди)

Танк М-48АЗ с дополнительным защитным устройством ДЗ Блайзер

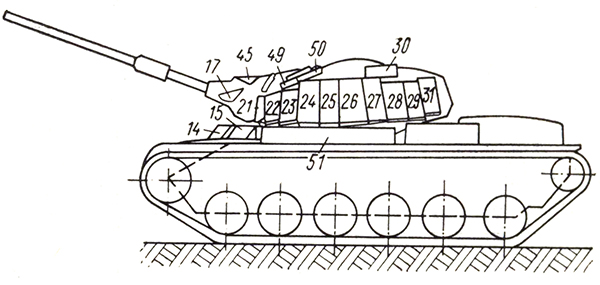

Рис. 3. Схема размещения контейнеров (вид справа)


Танк М-48АЗ с дополнительным защитным устройством ДЗ Блайзер

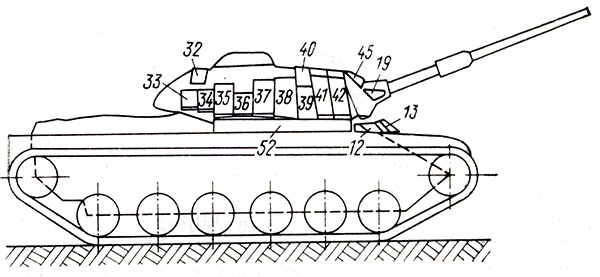

Рис. 4. Схема размещения контейнеров (вид слева)



Площадь, перекрываемая динамической защитой, составляет около 80 % лобовой проекции танка; площадь перекрытых участков правого и левого бортов башни при курсовых углах ±90° около 70 и 80 % соответственно. Как уже отмечалось, защищен и стык корпуса с башней. Борта и корма корпуса дополнительной защиты не имеют. Измеренные (табл. 1) конструктивные углы и углы подворота коробчатых контейнеров в основном опре­деляются формой корпуса и башни танка М-48АЗ. Контейнеры размещены с зазором не более 7 мм . Резких уступов между соседними контейнерами, как правило, нет, что обеспечено подбором кре­пежных бонок.



табл. 1

Характеристика контейнеров и углы их установки


Номер контейнера

Габаритные размеры кон­тейнера, мм

Расстояние от элемен­та до крышки, мм

Масса, г

Угол установки, град

Место установки

на рис.

2-4

завод­

ской

длина

ширина

высота

контей­

нера

элемен­

та

конст­

руктив­

ный

подворота

1

46389

400

210

40

10

9 670

4 000

69

32

Лоб корпуса

2

46346

295

260

120

1,5 2,0

8 950

3 420

41

9

» »

3

46354

350

225

75

1,5-2,0

5 250

2 650

25

22

» »

12

46632

630

315

190

10

18 450

7 950

56

28

Правая надгусеничная, полка

17

42639

425

370

160

15

17 150

7 100

55

0

Лоб башни слева

18

42677

380

210

125

10

8 300

3 100

58

0

» » »

19

42585

425

370

160

15

17 150

7 100

55

0

Лоб башни справа

24

42529

715

270

100

15

22 600

7 950

26

282

Левый борт башни

25

42537

805

265

100

15

25 900

8 720

24

272

» » »

26

42618

692

430

105

12

28 300

10 200

25

270

» » »

47

42480

460

220

56

15

9 500

4 000

70

0

Крыша башни

48

42499

470

210

50

1,5-2,0

9 750

4 000

64

341

» »

49

46400

340

210

35

1,5-2,0

6 400

2 650

55

315

» »

50

42502

390

220

35

1,5-2,0

7 600

3 100

59

302

» »

51

-

-

-

-

-

-

17 250

55

270

Ящик на левой надгусеничной полке





Контейнер включает в себя корпус (материал - сталь обыкновенная, толщина 3 мм ), размещенные в нем элементы с ВВ и крепежные детали. Корпус контейнера, как правило, состоит из двух частей: основания, закрепленного болтами к бонкам на башне или корпусе танка, и крышки. Крышка кре­пится к основанию болтовым соединением. Диа­метр бонок 25 мм , высота от 15 до 140 мм . К крыш­ке контейнера непосредственно или через переход­ные планки крепятся болтами элементы, содержа­щие ВВ (табл. 2).



табл. 2

Характеристики элементов с ВВ в контейнера


Номер контейнера

Количество

однотипных

контейнеров,

шт.

Количество

элементов в контейнере в элементе, шт

масса ВВ

Масса ВВ в контейнере, г

на рис. 2-4

заводской

40500

40486

40488

40470

1

46389

1

1/429,5







429,5

2,7

46346

2

-

1/367,7

-

-

367,7

13

46397.

1

-

-

1/288,2

-

288,2

17

42693

1

1/429,5

-

-

1/336,5

756,0

21

42642

1

-

-

-

2/336,5

673,0

22

42715

1

-

-

4/288,2

-

1 152,8

23

46427

1

-

4/367,7

-

-

1 470,8

37,39

42553

5

-

2/367,7

-

-

735,4

38

42626

1

-

-

1/288,2

2/336,5

961,2

40

44432

1

-

-

1/288,2

-

288,2

41,42

46419

2

-

-

6/288,2

-

1 729,2

43

42634

1

-

-

-

2/336,5

673,0

44

42650

1

-

-

1/288,2

-

288,2

45

42707

1

-

4/367,7

-

-

1 470,8





В каждом контейнере находится от 1 до 6 элементов. Минимальная и максималь­ная высота (толщина) контейнера составляет соот­ветственно 30 и 455 мм . Общая масса динамиче­ской защиты 876 кг , в том числе болтов и бонок для крепления контейнеров 56,3 кг .

Конструктивное исполнение контейнеров обуслов­лено местом их размещения на танке. Их можно разделить на 6 типов.

Первый тип - контейнеры, в которых элементы с ВВ размещены в два слоя. Эти контейнеры уста­новлены на лобовых участках башни (по три с каждой стороны (см. рис. 2): № 21, 22, 23, 41, 42, 43). Характерной особенностью данных контейне­ров является крепление наружного элемента с ВВ к крышке контейнера, как правило, с малым зазо­ром (1,5- 2 мм ) и размещением второго элемента под углом к наружному. В контейнере № 43 наруж­ный элемент установлен с зазором 10 мм .


Второй тип - контейнеры клиновидной формы. Эти контейнеры размещены на подвижной броне амбразуры пушки (№ 17, 18, 19, 20, 45) и на корпусе танка для защиты его стыка с башней (№ 12, 13, 14, 15). Элементы с ВВ закреплены с зазором 10- 15 мм от наклонной наружной стенки. К клиновидному типу отнесены и элементы, раз­мещенные на надгусеничных полках в ящиках ЗИП (№ 51, 52). Контейнеры установлены под кон­структивным углом от 42 до 61° на корпусе и над­гусеничных полках и под углом 55-64° на маске пушки (при нулевом угле возвышения).

Третий тип - плоские контейнеры высотой 100- 108 мм , в которых элементы ВВ закреплены на крышке с зазором 10 - 15 мм . Этот тип контейне­ров размещен на бортах башни (№ 24-29, 31-39).

Четвертый тип - контейнеры низкие (30-55мм), в которых элементы с ВВ закреплены к крышке с зазором от 1,5 до 15 мм (№ 1, 1а, 2, 7, 16, 30, 40, 44, 46-50). Эти контейнеры размещены на перед­нем наклонном участке крыши башни, у надгусе­ничных полок на верхнем участке лобовой проек­ции корпуса (№ 1а, 16) и в местах, где размеще­ние контейнеров второго и третьего типа невоз­можно по соображениям компоновки; обеспечение обзорности через прицел-дальномер (№ 40 на пра­вом борту башни); облегание крышки люка води­теля (№ 1).

Пятый тип - контейнеры с переменным конструк­тивным углом крышки, в которых элементы с ВВ закреплены на крышке с зазором 12 мм . Эти контей­неры размещены в средней части верхнего участка лобовой проекции корпуса танка (№ 4 а, 4-6).

Шестой тип - контейнеры без задней стенки, в ко­торых элементы с ВВ закреплены на крышке с за­зором 1,5- 2 мм . Этот тип контейнеров размещен на нижнем участке лобовой части корпуса танка (№ 3, За, 8а, 8-11). К танку контейнеры крепят­ся через проушины крышки.


Конфигурация контейнеров и их размеры в плане (вид со стороны крышки) определяются конфигу­рацией защищаемых участков. Лишь контейнеры пятого и шестого типов имеют одинаковые размеры, а остальные включают в себя от 5 до 9 типоразме­ров. Элементы с ВВ крепятся к крышкам или пере­ходным планкам четырьмя болтами с гайками. От самоотворачивания гайки стопорятся разрезными пружинными шайбами.

В контейнерах соседние элементы с ВВ размеще­ны с зазором от 7 до 10 мм между их торцами. Между торцами элементов, размещенных в ящи­ках ЗИП, имеется зазор 12 мм для крепежных болтов. Элементы крепятся к каркасу прижимны­ми планками.

Таким образом, навесная динамическая защита танка М-48АЗ характеризуется наличием разнотип­ных контейнеров и большого количества их типо­размеров, что обусловлено стремлением обеспечить максимально возможный уровень защиты на воз­можно большей площади в рамках существующей конфигурации брони.

Элементы с ВВ представляют собой сборку, со­стоящую из двух штампованных стальных 3-мм пластин, соединенных по периферии специальными заклепками. Одна из пластин (наружная) - плоская, вторая - имеет выштамповку глубиной 4 мм . За счет выштамповки образуется полость, которая заполнена ВВ. Специальных мер гермети­зации полости элемента не принято (нет прокла­док и др.). При осмотре обнаружено на нескольких элементах наличие подтекания ВВ по плоскости разъема. В динамической защите использовано 4 типоразмера (табл. 3) элементов с ВВ (рис. 5).




табл. 3

Завод­

ской

номер

Размеры на рис.

5. мм

L1

L2

l1

l2

l3

l4

l5

Масса,

кг

40488

260

200

180

190

40

30

65

2,65

40486

260

250

180

240

40

5

65

3,42

40470

300

200

220

190

40

5

75

3,10

40500

380

200

280

190

50

5

95

4,00









Масса ВВ в одном элементе от 0,288 до 0,429 кг . Каждый типоразмер имеет свой номер, выбитый на выпуклой пластинке. Элемент закреплен в контейнере выпуклой стороной к броне танка. В 56 кон­тейнерах 33 типоразмеров установлено 117 элемен­тов с ВВ (из них в ящиках ЗИП 12 шт.). Общая масса ВВ 38,4 кг .

По химическому составу (0,12 С; 0,6 Мn; 0,12 Si; 0,014 P; 0,07 Cr; 0,02 Al; 0,002 V; 0,001 B) материал корпусов контейнеров и пластин элементов подо­бен отечественной стали 10ПС (ГОСТ 1060-74). Твердость материала по замерам на приборе ТШ-2М под нагрузкой 2,5 кН и диаметре шарика 5 мм оказалась равной 115 НВ (диаметр отпечат­ка шарика 1,64 мм ).


Образец ВВ представляет собой кристаллическую вязкую массу голубого цвета, легко формирую­щуюся от усилия руки. Плотность разрывного за­ряда из такого пластиката составляет 1,60-1,62 г/см3. Образец имеет запах машинного масла и оставляет на бумаге жирные пятна. При дифференциально-термическом анализе установлено, что основная масса образца (наполнитель) плавится при температуре 164-166°С.

Устройство элемента с ВВ Блайзер (обозначения см. в тексте)

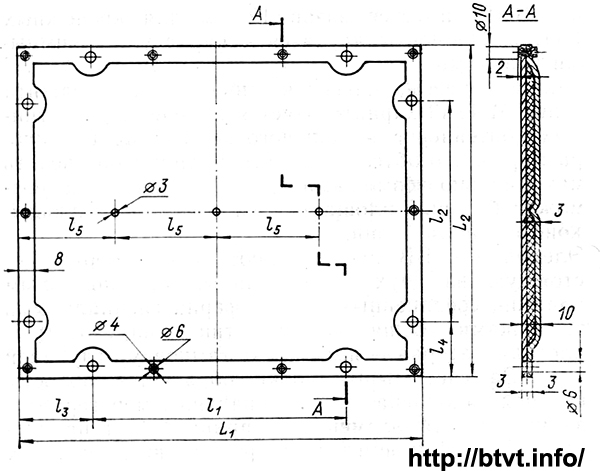

Рис. 5. Устройство элемента с ВВ (обозначения см. в тексте)



Проведены исследования образца с использова­нием метода тонкослойной хроматографии, ИК-спектроскопии, а также исследования по ОСТ 84-1278—76 для пластических ВВ. Оказалось, что используемое для динамической защиты ВВ состоит из гексогена (91,5%; температура плавле­ния 204,7°С; содержит 37,6% азота), полимера полиамидного типа (8,5%), минерального масла (8,5%) и органического красителя голубого цвета. Анализ показал, что краситель не содержит ионов меди, нерастворим в воде, плохо растворяется в этиловом спирте. В целом взрывчатка представ­ляет собой пластическое ВВ (типа образца СГ-74-260) — аналог пластика С-4, широко исполь­зуемого в странах НАТО. Расчетные характерис­тики исследуемого образца следующие:



скорость детонации, м/с……………....7900-8 100

теплота взрывчатого превращения, ккал/кг   1170

объем газообразных продуктов взрыва, л/кг   820




Вывод

Навесная динамическая защита американского танка М-48АЗ представляет собой легкосъемную конструкцию, выполненную в виде отдельных кон­тейнеров, размещенных на бонках снаружи корпуса и башни. Она перекрывает около 80 % лобовой проекции танка и около 70-80 % бортовой проек­ции башни при курсовых углах ±90°. Масса за­щиты с элементами крепления составляет около 876 кг , из них масса ВВ 38,4 кг . Элементы защиты не выходят за габариты танка. Плоские элементы ВВ размещены в контейнерах, как правило, в один ряд. Для защиты лобовых участков башни частич­но использованы контейнеры с элементами, распо­ложенными в два слоя. Эта защита отличается простотой конструкции и доступностью используе­мых материалов.



СПИСОК ЛИТЕРАТУРЫ

1. Повышение противокумулятивной защиты танков.—За­рубежная военная техника. Сер. III. Бронетанковая техника и вооружение, вып. 25, 1983.






Поступила в редакцию 21.09.83.
