К вопросу модернизации танков т-64бв и т-80бв

Автор:  Г. Д. Еремеев, начальник отдела, к.т.н. (ФГУП КБТМ, г. Омск)

      Наиболее развитые страны Запада, выпускающие современные танки, учитывая общее снижение объёмов производства, уделяют большое внимание модернизации выпущенных (находящихся в эксплуатации) танков, ведут отработку узлов и систем на макетных образцах, обеспечивают непрерывность процесса совершенствования ТТХ серийных изделий. При этом модернизацию проводят с учетом новых разработок, что позволяет продлить срок службы выпущенных танков и довести технические характеристики до уровня современных танков, а в ряде случаев и превзойти.

      Уровень технических решений при модернизации должен быть таким, чтобы эффективность модернизированного танка была сравнима с танком, находящимся в процессе изготовления на настоящее время, а по отдельным техническим решениям и превосходила его.

      Примером такой модернизации является модернизация Т-55.

      В 80-х годах ФГУП КБТМ по заказу Министерства обороны СССР осуществила комплексную модернизацию танков Т-55 и Т-62. Модернизация отдельных узлов и систем, а также состав модернизации танка, повышающих боевые качества танка, формировался исходя из научно-технических достижений достигнутых в то время в танкостроении.

      Повышение боевых качеств танка определялось внедрением:

  • комплекса управляемого вооружения "Бастион";
  • автоматизированной системой управления огнем;
  • комплекса мероприятий по защите и др.

      Оснащение танка Т-55 комплексом управляемого вооружения "Бастион" позволило вести стрельбу ракетами с места и коротких остановок, обеспечило его полное преимущество в борьбе с пушечными танками противника, увеличилась дальность начала боя до 5000 м и повысило боевую эффективность в 1,5 - 3,2 раза. Технические решения по "Бастиону" впоследствии были использованы при разработке танков Т-80У и Т-90.
      Оснащение танка Т-55 автоматизированной СУО обеспечило эффективную стрельбу всеми видами боеприпасов с места и с коротких остановок.

      При модернизации Т-80БВ и Т-64БВ важно определить то качественно новое, что существенно повысит боевую мощь танков. Это, в конечном итоге, определит и экономическую целесообразность проведения работ по модернизации. Боевая эффективность танка формируется во взаимосвязи показателей огневой мощи, подвижности, защиты и командной управляемости. При этом один из определяющих показателей - огневая мощь - определяется в основном калибром пушки и качеством системы управления огнем. Повышение огневой мощи посредством качественного улучшения характеристик пушки и СУО требует больших финансовых затрат.
      Во-вторых, танки Т-80БВ и Т-64БВ оборудованы комплексом управляемого вооружения 9К112, который уже более 10 лет не изготавливается и, как следствие, отсутствуют запасные части для поддержания их в постоянной боевой готовности. По сути танки Т-80БВ и Т-64БВ потеряли одно из основных своих достоинств, которым гордилось Советское танкостроение, - посредством управляемого вооружения поражать противника на дальних дистанциях. Кроме того, управляемый снаряд калибра 125 мм с кумулятивной боевой частью уже не способен поражать современные зарубежные танки.

      В-третьих, в современном мире появились новые угрозы и борьба с ними диктует новые требования к боевой технике, в том числе и к танкам.

      В-четвертых, современные танки имеют очень малые углы прокачки пушки: угол возвышения - 15°; угол снижения - 5°. Поэтому они неэффективны при ликвидации угроз в гористой местности, населенных пунктах, а также против угроз с воздуха.

      Поэтому предлагаемое техническое предложение по модернизации направлено на устранение вышеуказанных недостатков. Суть технического предложения заключается в том, что на башне танка устанавливается опорно-поворотная платформа с приводом для ориентации ее в горизонтальной плоскости и размещение на вращающейся части платформы пусковой установки для ракет, соединенной с платформой посредством шарнирного механизма с приводом для ориентации ракет в вертикальной плоскости.
      На рис. 1 представлена конструкция установки для размещения на башне 1 танка дополнительного вооружения, которое включает в себя пусковую установку 2 с ракетами. Пусковая установка 2 установлена на вращающейся платформе 3 опорно-поворотного устройства 4 шарнирно посредством кронштейнов и тяг 5 и 6, при этом тяга 5 связана с валом редуктора 7. Опорно-поворотное устройство снабжено приводом наведения по горизонту, выполненным в виде мотор-редуктора 8, взаимодействующего через передаточную шестерню с зубчатым венцом вращающейся платформы 3. Наведение пусковой установки 2 по вертикали производится от мотор-редуктора 7. Пусковая установка 2 в походном положении танка расположена с тыльной стороны башни. Командирская башенка оборудована вращающимся контактным устройством, датчиком положения башенки и прицелом, связанным через датчик положения зеркала вертикального наведения с блоком управления прицелом, а также дальномером и кнопкой электроспуска.

      Комплекс управления огнем пусковой установки снабжен так же блоком управления приводом горизонтального наведения (ГН) и блоком привода вертикального наведения (ВН), связанным через шину обмена информации с блоком управления прицела командира, при этом блок управления приводом вертикального наведения связан с датчиком 9 положения пусковой установки 2 в вертикальной плоскости, а блок управления приводом горизонтального наведения с датчиком 10 положения пусковой установки в горизонтальной плоскости. Поворотная платформа снабжена собственным ВКУ.

Установка дополнительного вооружения (продольный разрез)

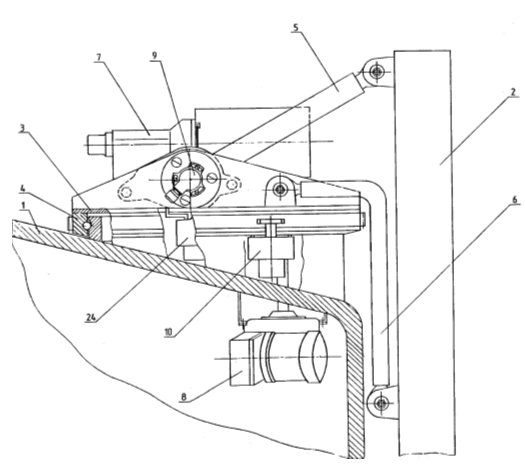

Рис.1. Установка дополнительного вооружения (продольный разрез)


      Согласование зоны разрешения запуска ракет из пусковой установки осуществляется устройством электрозапуска. Включение комплекса производится кнопкой, расположенной на прицеле командира.
      Организация работы с применением дополнительного вооружения осуществляется следующим образом.
      В условиях, где необходимо применение дополнительного вооружения параллельно с основным или отдельно от него, командир танка включает комплекс управления огнем, обеспечивая функционирование блоков управления прицела, приводами ГН и ВН. Для запуска ракеты в цель командир наводит марку прицела на цель, при этом в комплексе происходит согласование в вертикальной и горизонтальной плоскостях положения пускового устройства с линией визирования прицела командира. Согласование осуществляется в следующей последовательности. Сначала осуществляется согласование в вертикальной плоскости. Сигнал с датчика о положении зеркала прицела в вертикальной плоскости поступает в блок управления прицелом и затем с определенной частотой передается в цифровом виде по каналу связи через вращающиеся контактные устройства люка командира и ПУ в блок управления приводом вертикального наведения. В блоке ВН формируются управляющие сигналы для мотор-редуктора 7, который через вал и тягу 5, устанавливает пусковую установку 3 с ракетами в заданное положение. При этом в процессе наведения величина сигнала датчика положения зеркала и, в случае рассогласования положения пусковой установки с линией визирования, вызванного изменением положения зеркала прицела командира при наведении, блок управления ВН осуществляет мотор-редуктором 7 корректировку положения пусковой установки, которая длится до выравнивания величины сигналов датчиков. Тем самым осуществляется слежение пусковой установки за целью и автоматическое изменение угла прицеливания.

      Наведение по горизонту возможно осуществить только после того, как пусковая установка 2 достигнет зоны, в которой возможно ее круговое вращение относительно башни. Разрешение на наведение формируется в блоке управления наведением по горизонту. Последующее согласование положения пусковой установки осуществляется по положению линии визирования прицела командира в горизонтальной плоскости посредством мотор-редуктора 8, вращающего через шестерню платформу 3 относительно опорно-поворотного устройства, задавая необходимое положение пусковой установке 2 по азимуту.

      При этом в процессе наведения величина сигнала датчика 10 положения пусковой установки в азимутальной плоскости постоянно сравнивается с величиной сигнала датчика положения люка командира и, в случае рассогласования положения пусковой установки с линией визирования по горизонту, вызванного изменением положения прицела, жестко связанного с люком командира, а, следовательно, с датчиком, блок управления ГН осуществляет мотор-редуктором 8 корректировку положения пусковой установки, которая длится до выравнивания величины сигналов датчиков положения люков и ПУ. Тем самым осуществляется слежение пусковой установки за целью в азимутальной плоскости.

      При стрельбе ракетами измерение дальности с места командира производится дальномером. Полученное значение величины дальности передается блоком управления прицелом в цифровом виде по каналу связи через вращающиеся контактные устройства люка командира и пускового устройства в блок управления приводом вертикального наведения, где вычисляется требуемый угол прицеливания и суммируется значение полученного угла со значением, полученным от датчика положения зеркала.

      Непосредственный запуск ракет осуществляется нажатием кнопки электроспуска, сигнал от которой по каналу связи поступает в устройство электрозапуска, инициирующее стартовые двигатели. В случае рассогласования прицеливания, вызванного, например движением танка по пересеченной местности, с целью предотвращения промаха в устройство электрозапуска из блоков ГН и ВН по этому же каналу связи поступают сигналы разрешения выстрела.

      Запуск ракет производится только при наличии в данный момент времени сигналов разрешения с блоков ГН и ВН и командного сигнала от кнопки электроспуска.

      Сопровождение цели при стрельбе управляемыми ракетами (без головки самонаведения) осуществляется блоком системы сопровождения.

      Техническая возможность ПУ по углам склонения и возвышения показаны на рис.2.

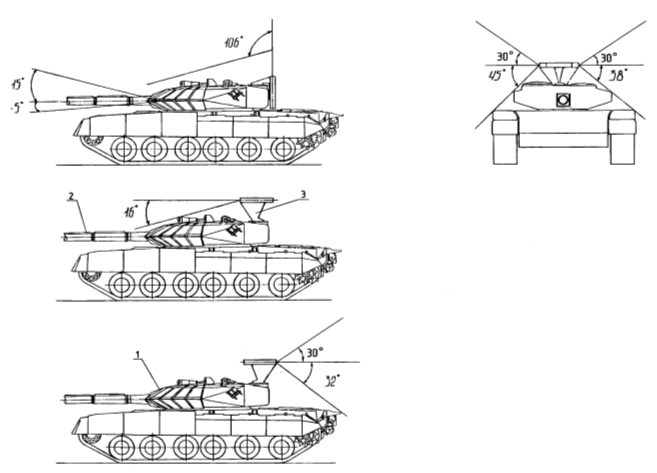

Техническая возможность ПУ по углам склонения и возвышения

Рис.2. Технические возможности ПУ по углам склонения и возвышения


      Таким образом, штатная система ведения огня из танковой пушки обеспечивает возможность ведения прицельного огня на поражение с места наводчика танка, а предлагаемое техническое решение позволяет независимо от положения башни вести огонь с места командира по хорошо защищенным, расположенным по разным направлениям целям, включая воздушные, с возможностью их поражения из основного и дополнительно размещаемого ракетного вооружения.

      Модернизация танков Т-80БВ и Т-64БВ в данном объеме позволит существенно повысить их эффективность при сравнительно небольших затратах.

      Вывод. Дополнительное ракетное вооружение, установленное на танки Т-80БВ и Т-64БВ, существенно повысит их эффективность при ведении боевых действий, так как позволяет, в частности:

  • увеличить интенсивность огня;
  • осуществить огневое воздействие по двум направлениям одновременно;
  • расширить возможности по управлению огнем с учетом непрерывно изменяющегося характера боевых действий.
