УЧЕТ ЭКРАНИРУЮЩИХ СВОЙСТВ РЕЛЬЕФА

МЕСТНОСТИ ПРИ МОДЕЛИРОВАНИИ

ОБСТРЕЛА ТАНКА ПРОТИВОТАНКОВЫМИ СРЕДСТВАМИ

Инж. В. Б. ЛЕВШИН, инж. Н. П. МАЛОФЕЕВ

Вестник бронетанковой техники. 1968. № 5-6.



Экранирование танка местностью уменьшает его видимые размеры, что при обстреле приводит к снижению вероятности попадания снаряда.

До настоящего времени в решении ряда задач при определении вероятностей поражения танков защитное влияние рельефа местности либо совсем не учитывалось, либо приближенно учитывалось конкретным значением, равным величине математи­ческого ожидания экрана на каждой дистанции обстрела.

В настоящей статье предложен метод расчета вероятностей попадания в танк и поражения его, основанный на учете экранирующих свойств мест­ности законом распределения высоты экрана. В статье также приведены результаты расчетов, показывающие влияние защитных свойств местно­сти на вероятность поражения танка, и оценена величина погрешности, получаемой при учете экрана рельефа местности математическим ожиданием его высоты.




Основные зависимости

Вероятность попадания снаряда в танк равна сумме вероятностей попадания в отдельные его де­тали:



где 1=1, 2, 3, ... п — номера деталей.

Полная вероятность попадания в каждую деталь может быть опредлена интегрированием в пределах высоты танка вероятности попадания в эту деталь как функции высоты экрана с учетом плотности распределения высоты экрана:

где p (h)—плотность распределения высоты эк­рана;

Pпопi — вероятность попадания в t-ю деталь при условии, что танк закрыт экраном высотой h;

Р(h = 0) —вероятность отсутствия экранирова­ния;

H — высота танка.

Второе слагаемое в этой формуле учитывает те случаи, когда экранирование танка местностью отсутствует.

Для расчета все детали приводятся к прямо­угольной форме.

Вероятность попадания в прямоугольную деталь при наличии экрана высотой h при условии, что стороны прямоугольника параллельны главным осям рассеивания, центр прицеливания находится посредине видимой части цели (фиг. 1) и система­тические ошибки отсутствуют, определяется по формуле:



где Ex, Ez — срединные ошибки стрельбы по осям X и г;

 — приведенная функция Лапласа;

α и β — координаты боковых границ детали;

δ и γ — координаты нижней и верхней границ детали еоответствено (начало коорди­нат находится в центре прицелива­ния).

где z1 и z2  — координаты нижнеи и верхней границ детали соответственно (начало коор­динат находится посередине высоты машины).

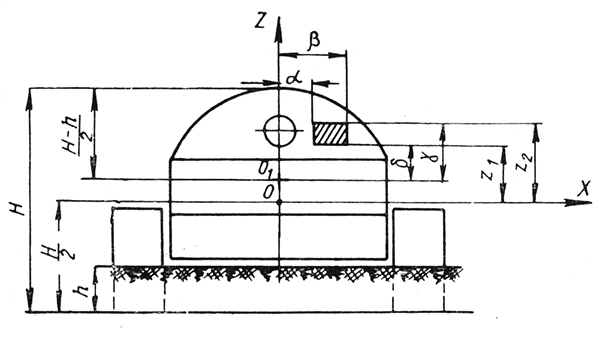

Фиг. 1. Расчетная схема для определения вероятности попадания

в деталь танка. O1 — центр прицеливания.



Вероятность поражения танка равна сумме ве­роятностей поражения при попадании в отдельные его детали:

Полная вероятность поражения i-й детали:





Вероятность поражения i -й детали при условии, что танк закрыт экраном высотой h, равна:

где Pпопi/Pпопi/h— вероятность поражения і-й де­тали, при условии попадания в нее, при наличии экрана высотой h.

Расчеты показывают, что при использовании ме­тодов численного интегрирования достаточная точ­ность достигается при разбивке высоты танка на 4-5 частей.

Характеристики рельефа местности приняты по данным Академии БТВ [1], полученным в резуль­тате статистической обработки линейных разрезов танкодоступной местности общей площадью 289 700 км2 и проведенных экспериментов.

В соответствии с выбранными Академией мето­дами исследования все виды неровностей рельефа местности условно можно разбить на две группы:

  1. Высота неровностей не превышает 2,5 м (мик­рорельеф).
  2. Высота неровностей свыше 2,5 м (макро­рельеф).

Для микрорельефа, с учетом угла места цели, экспериментально получен следующий интеграль­ный закон распределения высоты экрана:

где D — дальность наблюдения, км;

HН — высота расположения наблюдателя над нулевым уровнем местности, м; h — высота экрана, создаваемого рельефом местности;

σδ — среднеквадратичное отклонение угла крутизны ската.

Интегральный закон репределения высоты экра­на по макрорельефу для случайного расположения наблюдателя на поверхности земли (например, в случае встречного движения двух танков):





для неслучайного расположения наблюдателя (на господствующей высоте):

где χ — коэффициент, равный 1,3 для распреде­ления максимальной (прерывной) даль­ности видимости цели;

hH — высота линии наблюдения над поверхно­стью земли, м.

Принимая допущение о независимости событий видимости цели по макрорельефу и микрорельефу, интегральный закон распределения экрана по полному рельефу можно представить как произведение соответствующих интегральных законов:



Оценка влияния экранирующих свойств рельефа местности на величины вероятностей попадания в танк и поражения его



Оценка влияния экранирующих свойств рельефа местности произведена путем сравнения вероятно­стей попадания и поражения, полученных при рас­чете обстрела полностью открытого танка и танка, экранированного рельефом в соответствии с зако­ном распределения, полученным для случая распо­ложения наблюдателя на господстующей высоте. Оценка влияния метода учета экранирующих свойств местности произведена путем определения максимально возможных погрешностей расчета ве­роятностей попадания и поражения, получаемых без учета экранирования танка и при приближен­ном учете экранирования математическим ожида­нием высоты экрана.

Расчеты проведены для мишеней, соответствую­щих лобовой (курсовой угол обстрела 0°) и борто­вой (курсовой угол обстрела 90°) проекциям танка. Высоты мишеней приняты равными 1800, 2300 и 2800 мм . Разбивка мишеней на элементы (башня, верхний лобовой лист, редан, клиренс) сделана с учетом возможного дифференцирования брониро­вания по высоте машины. Принятые размеры ука­заны на фиг. 2 и в табл. 1.




Таблица 1

Геометрические размеры расчетных мишеней, мм

Тип

мишени

H

Hб

Нвлл

Ннлл

Нред

B

L

I

1800

300

500

500

250

500

2200

II

2300

800

500

500

250

500

2200

III

2800

1000

650

650

250

500

2200



При определении вероятности поражения мише­ни вероятность пробития каждого элемента прини­малась равной либо 0, либо 1. Вероятность пораже­ния в случае попадания в клиренс принималась равной 0.

Возможны следующие разумные сочетания ве­роятностей пробития, характеризующих бронирова­ние танка (табл. 2).



Таблица 2

Вероятность пробития

Варианты

брониро­

вания

Лобовая проекция

Бортовая проекция

Башня

Верхний

лобовой

лист

Нижний

лобовой

лист

Башня

Верхний

лист

Нижний

лист

Редан

1

1

1

1

1

1

1

1

2

0

1

1

0

1

1

1

3

0

0

1

0

0

1

1

4

0

0

0

1



Таким образом, учитывая, что расчет проведен для трех высот танков, в оценке участвуют 9 вари­антов лобовой проекции и 12 вариантов бортовой проекции. Для каждого варианта определены тремя сравниваемыми способами (без учета экранирования танка местностью, с учетом экранирования ма­тематическим ожиданием высоты экрана и с учетом экранирования распределением высоты экрана) вероятности попадания и поражения на дальностях 500, 1000, 1500, 2000, 3000 и 4000 м для двух значе­ний срединной ошибки стрельбы: 0,3 и 3 тд.



Фиг. 2. Расчетная схема мишени.

Фиг. 2. Расчетная схема мишени.



В табл. 3 и 4 приведены максимальные значения расчетных абсолютных и относительных погрешно­стей при определении вероятностей попадания и поражения двумя способами: без учета экраниро­вания местностью и с учетом экранирования местностью математическим ожиданием высоты экрана для двух значений срединной ошибки стрельбы: 0,3 и 3 тд относительная погрешность определялась как отношение абсолютной погрешности к значе­нию, определенному с учетом закона распределе­ния высот экрана.





Таблица 3

Максимальные абсолютные (Δ) и относительные (δ)

погрешности вероятностей попадания

Срединная

ошибка

стрельбы

Метод учета рельефа

Лобовая

проекция

Бортовая

проекция

Δ

δ %

Δ

δ %

0,3 тд

Без экрана

0,13

41

0,17

47

Среднее зна­чение экрана

0,09

17

0,12

50

3 тд

Без экрана

0,02

52

0,04

60

Среднее зна­чение экрана

0,01

20

0,02

87






Таблица 4

Максимальные абсолютные (Δ) и относительные (δ)

погрешности вероятностей поражения

Срединные

ошибки

стрельбы

Метод учета рельефа

Лобовая

проекция

Бортовая

проекция

Δ

δ %

Δ

δ %

0,3 тд

Без экрана

0,13

134

0,17

530

Среднее зна­чение экрана

0,09

77

0,12

100

3 тд

Без экрана

0,02

202

0,04

400

Среднее зна­чение экрана

0,01

63

0,02

100



Следует иметь в виду, что в таб­лицах указаны максимальные значения погрешно­стей, поэтому приведенные значения, соответствую­щие одному и тому же способу учета экранирова­ния одной и той же проекции мишени и одной и той же срединной ошибке стрельбы, могут принадле­жать разным вариантам мишеней и разным дальностям обстрела.

Необходимо также отметить, что знаки погрешностей при учете местности средним значением экрана могут быть как положительные, так и отрицательные, в зависимости от вида диф­ференцирования бронирования по высоте танка.

На фиг. 3 приведены гистограммы снарядных попаданий в башню, верхний лобовой лист, нижний лобовой лист и клиренс на дистанциях обстрела 500, 1000 и 2000 м , построенные для трех исследованных способов учета экранирования танка мест­ностью при срединных ошибках стрельбы 0,3 и 3 тд для лобовой проекции мишени высотой 2300 мм .

Гистограммы дают наглядное представление о характере распределения плотностей попаданий по вы­соте танка, полученных расчетом, и о перераспреде­лении этих плотностей при учете рельефа местности различными способами.

Для сравнения на фиг. 4 приведена гистограм­ма снарядных попаданий, суммированных по всем дальностям обстрела, в лобовые детали танка Т-34 по данным Великой Отечественной войны [2]. Сравнение гистограмм показывает, что характер распре­деления попаданий по высоте танка, полученного при учете рельефа местности распределением высот экрана, более близко соответствует закону, полу­ченному на основании опыта Великой Отечествен­ной войны. Относительное увеличение плотности попаданий в верхний лобовой лист на дистанциях 500 и 1000 м при срединной ошибке стрельбы 0,3 тд объясняется малой величиной эллипса рассеивания снарядов.

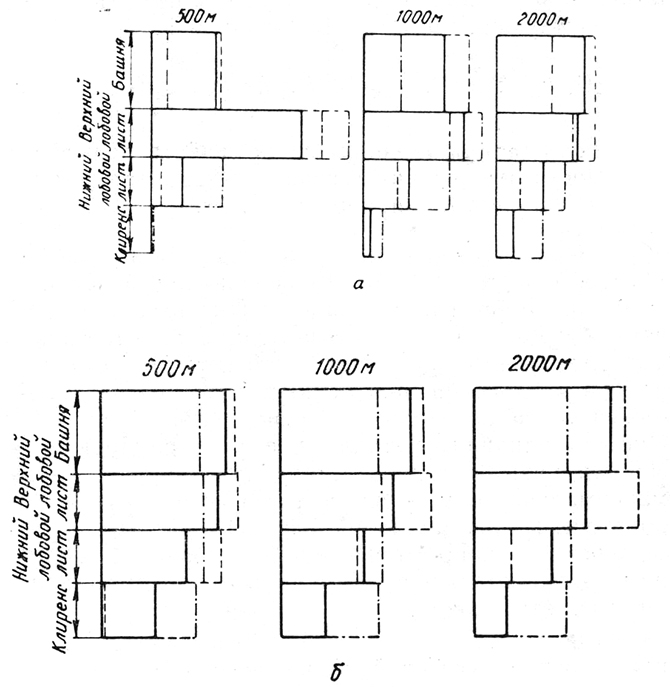

Фиг. 3. Расчетные гистограммы снарядных попаданий в детали лобовой проекции мишени II для дальностей обстрела 500, 1000, 2000 м:
а — при срединных ошибках стрельбы 0,3 тд;
б — при срединных ошибках стрельбы 3 тд.

Фиг. 3. Расчетные гистограммы снарядных попаданий в детали лобовой проекции мишени II для дальностей обстрела 500, 1000, 2000 м:

а — при срединных ошибках стрельбы 0,3 тд;

б — при срединных ошибках стрельбы 3 тд.



Фиг. 4. Гистограмма снарядных попаданий, сум¬мированных по всем дальностям обстрела, в лобовые детали танка Т-34 по данным Великой Отечественной войны

Фиг. 4. Гистограмма снарядных попаданий, суммированных по всем дальностям обстрела, в ло­бовые детали танка Т-34 по данным Великой Отечественной войны




Фиг. 3 показывает, что перерасперделение плотностей попаданий по элементам танка в зависимо­сти от способа учета рельефа местности является весьма существенным.



Выводы

  1. Экранирование танка местностью является фактором, весьма существенно уменьшающим на ре­альных дистанциях боя вероятности попадания в танк и вероятности его поражения. Для рассмот­ренных схем бронирования и характеристик рельефа местности величины вероятностей попадания могут уменьшится в 1,6 раза, а величины вероятно­стей поражения —в 6,3 раза.
  2. Экранирование ганка местностью при исследовании боевой эффективности танков следует учи­тывать не математическим ожиданием высоты эк­рана, а законом распределения его. Для рассмотренных схем бронирования относительная погрешность (по отношению к значению, полученному с учетом закона распределения) при определении вероятностей попадания достигает 87%, а при опре­делении вероятности поражения— 100%.



ЛИТЕРАТУРА

  1. Р. И. Павловский. Исследование факторов, влияющих на дальность видимости и время обнаружения из тан­ка. Диссертация, Академия БТВ, 1964 г .
  2. П. С. Игуменов. Бронирование танков и методи­ка оценки броневой защиты. Академия БТВ, 1959 г .
  3. Влияние экранирующих свойств местности на вероятности попадания в танк и его поражения. Отчет ВНИИТРАНСМАШ, 1967 г .
