ВЫСОКОПРОЧНЫЙ АЛЮМИНИЕВЫЙ ЛИТЕЙНЫЙ СПЛАВ ДЛЯ КОМБИНИРОВАННЫХ БРОНЕВЫХ ОТЛИВОК

Э. Я. ПЕТРОВА, Б. Ю. ФЕЙГЕЛЬСОН, А. М. КОРОЛЬКОВ,

Л. П. ГЕРАСИМОВА, А. Г. КУРИЛОВ

Вестник бронетанковой техники. 1970. №6



Среди алюминиевых сплавов наилучшим сочетанием противоснарядной стойкости и живучести при снарядном обстреле обладает деформируемый сплав АМг6. Высокопрочные алюминиевые дефор­мируемые сплавы типа В95, Д20 имеют низкую жи­вучесть при снарядном обстреле, малопрочные сплавы АМЦ, AMг — низкую противоснарядную стойкость при высокой живучести. Одним из ва­риантов использования алюминиевых сплавов яв­ляется создание на их основе комбинированной противоснарядной брони.

Задача данного исследования — разработка вы­сокопрочного литейного алюминиевого сплава, не уступающего по механическим свойствам деформи­руемому сплаву АМг. Эта задача очень сложна, так как возможность упрочнения (за счет деформирования) отсутствует.

Анализ посвященной этому вопросу литературы показал, что из литейных алюминиевых сплавов лучшим сочетанием твердости и ударной вязкости обладают сплавы системы AlMg. Применяемые в настоящее время известные сплавы системы AlMg:        Ал27, Ал27-1, Ал8, Ал8м, узаконенные ГОСТами, не обладают необходимом уровнем ударной вязкости — одной из наиболее решающих характеристик сплава, работающего под высокой нагрузкой.

В целях получения сплава, системы AlMg, наиболее стойкого в условиях ударных нагрузок, необходимо было установить оптимальное содержание в его составе магния и легированных эле­ментов, которые, образуя с алюминием новые мелкодисперсные фазы, противостоят развитию пластической деформации.

Необходимо было выбрать соответствующий ре­жим термической обработки с целью получения требуемой твердости и ударной вязкости и оценить противоснарядную стойкость и живучесть разрабо­танного сплава при обстреле.

Наряду с этим нужно было добиться равномер­ности структуры и свойств по сечению отливки для получения высоких технологических свойств сплава.

Для определения оптимального количества магния, позволяющего достигнуть наиболее высокой ударной вязкости, было опробовано введение маг­ния в широких (от 3 до 12%) пределах. В качестве легирующих добавок были выбраны Ti, Zr, В, Mo каждый в количестве от 0,05 до 0,15% при по­стоянном содержании магния.

Выяснялось влияние на свойства сплава как комплексного, так и раздельного (каждым из них) легирования указанными элементами.

Исследовались сплавы системы AlMg (алю­миний марки АВ000 и магний марки Мг-0); Zr, Ti, В, Mo вводились в виде соответствующих двойных лигатур на алюминиевой основе, а также их солей (молибден в таком виде не вводился). Плавка ве­лась в высокочастотной индукционной печи. Каж­дая плавка подвергалась химическому анализу. Каждый опыт варьировался тремя плавками.

Была принята следующая методика плавки: алюминий расплавлялся в печи, нагревался до 780°С, затем вводилась AlMg лигатура; после тщательного перемешивания поверхность расплава покрывали смесью фтортитината, фторцирконата, фторбората из расчета получения в сплаве по 0,05—0,5% Zr, В, Ti. После прекращения взаимодействия расплава с солями сплав выдерживали в течение 8—10 мин при температуре 750°С; поверх­ность расплава покрывали смесью карналлитового флюса в количестве 2/3 и фтористого кальция 1/3 веса плавки и под слой флюса вводили расчет­ное количество магния. После расплавления маг­ния и тщательного перемешивания производили ра­финирование гексахлорэтаном в количестве 0,6% веса шихты. Для увеличения продолжительности взаимодействия гексахлорэтана с расплавом опе­рация рафинирования осуществлялась в три приема, для чего навеска гексахлорэтана делилась на три равные части. После введения в расплав по­следней порции гексахлорэтана сплав выдерживался в течение 10 мин.

Заливка в форму производи­лась при температуре 700°С. Из каждой плавки отливалась плита размером 400×280×100 мм для специспытаний, по две «шестиножки» (заготовки ударных и разрывных образцов), а также «парово­зик» для исследования макроструктуры. Из «шее- тиножек» изготавливались разрывные (типа Гага­ринских) и ударные (типа Менаже) образцы. Раз­рывные образцы с целью замера σв, σs, δ, φ испы­тывались на машине ИМ4Р с усилием 4 Т. Удар­ную вязкость и твердость по Бринеллю определяли на ударных образцах. Так как отливка из алюми­ниевого сплава системы AlMg является крупно­габаритной с переменным сечением, термическая обработка ее по стандартному режиму (нагрев под закалку 435±5° — 20 час, закалка в воде — 80—100° C) может привести к возникновению закалочных напряжений. Был опробован ступенчатый режим термообработки, предложенный МАТИ, а также режим термообработки с нагревом до 435±5° при выдержке 20 час, с последующим сни­жением температуры до 400°С в течение 30 мин, с дальнейшим охлаждением в воде 80—100° C. Пред­полагалось, что при таком режиме термообработки закалочные напряжения и вероятность разрушения отливки будут меньше.

Для более полной информации об особенностях структурного и фазового состава разрабатываемо­го сплава и о связи его структуры со свойствами методы исследования комбинировали: определяли макро- и микроструктуру, удельное электросопро­тивление, изменение параметра решетки α вердого раствора Mg в Al.

На рис. 1 показано изменение твердости и ударной вязкости, а также прочности и удлинения сплавов системы AlMg в зависимости от содер­жания магния. Низкие свойства отливок из такого сплава объясняются тем, что в структуре литого сплава присутствует эвтектика. Неравновесная эв­тектика окружает зерна первичного твердого раствора, образуя хрупкие прослойки. Сплавы алюминия с магнием (до 7%) после термической обра­ботки мало упрочня­ются. В процессе го­могенизации при температуре 435±5° С в течение длительного времени β аза переходит в α-твердый раствор и закалкой фикси­руется состояние пе­ресыщенного твер­дого раствора маг­ния в алюминии.

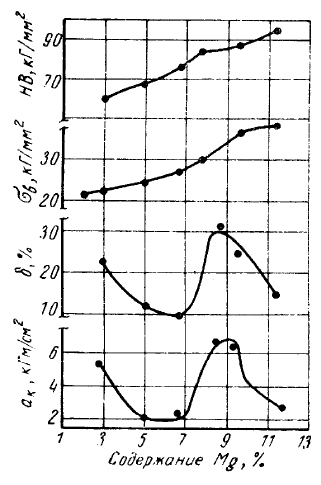

Изменение механических свойств сплава системы Al—Mg
в зависимости от содержания магния

Рис. 1. Изменение механиче­ских свойств сплава системы AlMg

в зависимости от содержания магния





Анализируя приве­денные данные, сле­дует отметить, что твердость с увеличе­нием содержания магния повышается. Наиболее высокая ударная вяз­кость (αк = 6,8 кГм/см2) соответствует 8,3—9,4% Mg, механические свойства соответствуют микрострук­туре. Содержание магния в сплаве свыше 9„5%1 при­водит к увеличению [3-фазы, которая обеспечивает упрочнение сплава, с одной стороны, и существен­ное падение ударной вязкости — с другой. Упрочне­ние сплавов этой системы объясняется увеличением искажений кристаллической решетки с повыше­нием содержания магния в твердом растворе [1]. С целью дальнейшего повышения твердости и ударной вязкости производилось легирование спла­ва, содержащего 9% магния, 0,05—0,5% титана, циркония, бора, молибдена раздельным и совмест­ным введением.

Добавки Ti, Zr (особенно), В, Mo в количе­стве до 0,1% повышают твердость и ударную вязкость сплава Al+ 9% Mg. Содержание титана, цир­кония, бора, молибдена свыше 0,15% приводит к образованию грубых первичных выделений TiAl3, BAl2, ZrAl3, Mo Al5, принимающих форму игл, пла­стин и резко снижающих ударную вязкость. Особенно резкое падение ударной вязкости наблю­дается при введении более 0,1% Mo.

Титан, цирконий, бор вводились в сплав Al + 9% Mg не только в виде лигатур, но и солей K2TiF6, K2ZrF6, KBF4 из расчета получения в спла­ве 0,05—0,5% Ti, Zr, В соответственно. Оптималь­ная температура введения, как показали опыты, 780—800°С при выдержке соли на поверхности в течение 8—40 мин и тщательном перемешивании. Лигатуры добавлялись по стандартной методике.

Повышение механических свойств сплава Al + 9% Mg введением титана, циркония, бора, мо­либдена обусловлено не только уменьшением сте­пени окисления сплава в процессе плавки, литья и термической обработки, а также газовой пористо­сти и измельчением зерна, но и тем, что наличие этих элементов в твердом растворе сплава дает возможность применить более интенсивный режим термической обработки. Положительное влияние ле­гирующих добавок титана, циркония, бериллия, молибдена на свойства алюминиевомагниевых сплавав было отмечено Н. Н. Белоусовым [2, 3], М. Ф. Hикитиной [4]. Однако, как показано авто­рами, рекомендованные содержания (0,15—0,2%) модифицирующих добавок вызывают в производ­ственных условиях образование грубых интерме- таллидов, которые, несмотря на запас прочност­ных и пластических свойств сплава, приводят к преждевременному разрушению изделий. Особенно резко охрупчивают сплав интерметаллиды MoAl5, которые скопляются по границам зерен.

На основании многочисленных экспериментов по выявлению влияния добавок Ti, Zr, В, Mo на ме­ханические свойства и структуру сплава Al — 9%j Mg было предложено комплексное его ле­гирование добавками Ti, Zr, В, Mo в количествах, не превышающих 0,05—0,08% соответственно, по­зволяющее получить наибольшую прочность при сохранении высоких значений пластичности и удар­ной вязкости.

Более сильное упрочняющее воздействие ком­плексного легирования и наибольший эффект из­мельчения объясняются, по-видимому, тем, что в этом случае растворимость каждой из вводимых добавок уменьшается, перитектические точки на диаграммах AlZr, AlMo, AlTi сдвигаются влево, в сторону меньших концентраций Zr, Mo, Ti. Это приводит к тому, что количество интерметаллидов ZrAl3, MoAl3, TiAl3, образующихся в предкристаллизационный период, резко возрастает, но не­высокое содержание добавок в сплаве не позво­ляет этим интерметаллидам вырасти до значитель­ных размеров. Мелкие интерметаллиды могут слу­жить дополнительными центрами кристаллизации, что должно привести к сильному измельчанию зер­на и упрочнению сплава.

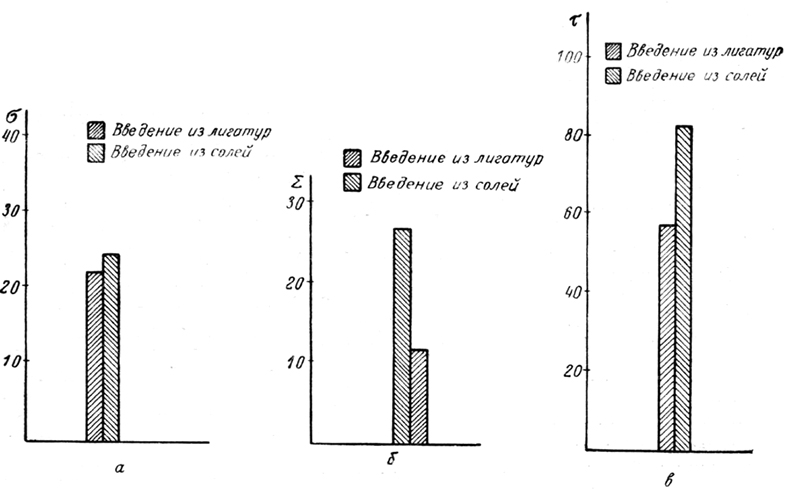

Изменение напряжения разрушения σ, кГ/мм2 (а); сред¬ней деформации ε, % (б); време¬ни до разрушения т, мин (в) ли¬тейного Al—Mg сплава в зависимости от способа введения до¬бавок

Рис. 2. Изменение напряжения разрушения σ, кГ/мм2 (а); сред­ней деформации ε, % (б); времени до разрушения т, мин (в) литейного AlMg сплава в зависимости от способа введения до­бавок



Так как в настоящее время разработан способ введения легирующих добавок из солей, были про­ведены сравнительные исследования влияния введе­ния Ti и Zr из солей и лигатур с помощью установ­ки ИМАШ5С, которые показали уве­личение напряжения разрушения, вре­мени от начала зарождения трещин до полного разрушения, а также рав­номерности деформации в случае вве­дения добавок из солей (рис. 2, а, б, в).

Образующиеся в этом случае интерметаллиды располагаются по гра­ницам зерен и внутри зерен в виде мелких точечных включений. Кроме того, достигается не только модифи­цирование, но и дегазация расплава.

В настоящее время для сплавов Ал8 и Ал27-1, согласно ГОСТ 2685—62, принят следующий режим термической обработки:       нагрев под закалку при 435±5° С в течение 20 час и закалка в воде, нагретой до 80—100°C.

В связи с тем, что полость броне­вой отливки, заполняемая алюминие­вым сплавом, имеет переменные тол­щины (от 50 до 300 мм ) и сложную конфигурацию, резкая закалка с температуры 435° С может привести к возникновению больших термических напряжений и в конечном счете к разрушению изделий. Нами был опробован режим термообработки, уменьшающий закалочные напряжения, обеспечивающий полноту перехода β-фазы в α-твердый раствор.

В данной работе отливки из сплава Ал8б под­вергались различным режимам термообработки. В табл. 1 приведены показатели механических свойств сплава Ал8б в зависимости от вида термообработки. Механические свойства отливок, обра­ботанных по режимам, указанным в табл. 1, нахо­дятся на уровне свойств отливок, обработанных по стандартному способу. Пластические свойства, осо­бенно ударная вязкость, более высоки при обра­ботке по предложенному режиму.

Так как механические свойства отливок, обра­ботанных по различным режимам, находятся при­близительно на одном уровне, с целью уменьшения закалочных напряжений принят режим термообра­ботки 435±5°С с медленным охлаждением до 400°С с печью, а затем закалки в кипящей воде.

Была проведена оценка служебных свойств Ал8б в сравнении с другими исследованными спла­вами. В лабораторных условиях подвергались об­стрелу с целью испытания на противоснарядную стойкость и живучесть гомогенные плиты из спла­ва Ал8б и комбинированные системы сталь—алю­миниевый сплав — сталь бронебойными снарядами Ø 37 мм (моделирующими 100-мм бронебойные снаряды) и подкалиберными снарядами с карбид-вольфрамовым сердечником Ø 57 мм .

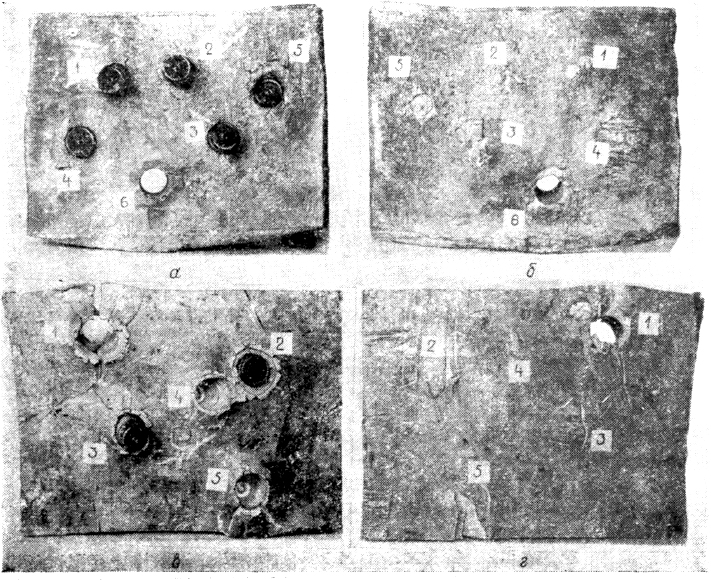

Плиты из литейного алюминиевого сплава Ал8б после испытаний
(а — лицевая Сторона; б — тыльная сторона);
то же деформируемого
сплава АМг6 (в—лицевая сторона; г — тыльная сторона)

Рис. 3. Плиты из литейного алюминиевого сплава Ал8б после испытаний

(а — лицевая Сторона; б — тыльная сторона);

то же деформируемого

сплава АМг6 (в—лицевая сторона; г — тыльная сторона)





Оценка противокумулятивной стойкости комбини­рованной брони сталь—алюминиевый сплав—сталь была проведена подрывом изделия 3H13. Результа­ты обстрела гомогенных плит и комбинированной брони из разработанного сплава бронебойными и подкалиберными снарядами приведены в табл. 2.



Таблица 1

Изменение механических свойств сплавов AiMg

в зависимости от режима термообработки

пп

Режим термической обработки

Химический состав, %

Механические свойства

Mg

Ti

Zr

В

Mo

Fe/Si

Al

отливка в песча­ную форму

отливка в

водоохлаждаемый кокиль

σв ,Кг/мм2

αк ,Кгм/см2

HB, Кг/мм2

σв Кг/мм2

δ, %

αкКгм/см2

HB Кг/мм2

1

Стандартный режим:



нагрев 435±5° — 20 час

охлаждение в воде 80° С

9,5

0,08

0,09

Остаь­ное







31,6

17,8

6,3

82,6

Ускоренный режим:



нагрев 435±5° — 4 час

подъем до 460° — 4 час

охлаждение в воде 80° С

9,5

0,08

0,09

То же

31,5

20,0

7,0

78,0

нагрев 435±5° — 20 час .

снижение до 395+5° в течение

30 мин

9,5

0,08

0,09

» »







31,6

26,0

7,8

82,6

охлаждение в воде 80° С



2

Стандартный режим:



нагрев 435 ± 5° — 20 час

охлаждение в воде 80° С

9,5

0,12

0,06

0,07

34,6

26

7,2

89,7

36,2

28,0

8,0

89,7

Ускоренный режим:



нагрев 435+5° — 4 час

подъем до 460° — 4 час

охлаждение в воде 80° С

9,5

0,12

0,06

0,07

36,0

23

6,9

89,0

37,7

29,3

9,2

87,2

нагрев 435+5° — 20 час

снижение до 395±5° в течение 30 мин

9,5

0,12

0,06

0,07

34,0

29

7,0

87,2

37,2

30,0

9,0

89,0

охлаждение в воде 80° С





Таблица 2

Результаты обстрела плит и комбинированных систем



пп.

Марка сплава

HB/αк

Тип системы

Толщина,

мм

Угол Ø,

мм

Характер образца

vпкп,

м/сек

1

Ал8б

90/4,5

Гомогенный

100

0/37

Живучесть высокая

435

2

АБКІІ

30/7,0

»

100

0/37

То же

340

3

АМг6

85/4,0

»

100

0/37

» »

435

4

40 мм стали

3,34

Комбинированный

200

0/57пк

» »

1650

80 мм Ал8б

85

80 мм стали

3,55

5

40 мм стали

3,45

»

200

0/57 пк

» »

1647

80 мм АМгб

80

80 мм стали

3,55



Анализируя данные, приведенные в табл. 2, и учитывая характер повреждений на плитах после обстрела по нормали снарядом Ø 37 мм , модели­рующим 100-мм бронебойный снаряд, можно заключить, что противоснарядная стойкость разрабо­танного сплава на 80—90 м/сек выше, чем у АБКІІ, применяемого в качестве наполнителя для брони, и находится на уровне деформируемого сплава АМгб.

Оценивая характер повреждений плит из спла­ва Ал8б, можно заключить, что они аналогичны наблюдаемым при испытании деформируемого сплава марки АМгб (рис. 3,а, б, в, г). Живучесть исследуемого сплава вполне удовлетворительная.

Проведенные испытания комбинированных си­стем сталь—Ал8б—сталь и сталь—сплав АМг6 — сталь обстрелом подкалиберными снарядами Ø 57 мм с карбидвольфрамовыми наконечниками показали, что противоснарядная стойкость этих систем одинакова.

Таким образом, сплав Ал8б обладает живу­честью и противоснарядной стойкостью на уровне деформируемого сплава АМгб, т. е. вполне удовлетворительны ми. Живучесть сплава Ал8б при обстреле кумуля­тивными и бронебойными снарядами удовлетворительна.




ЛИТЕРАТУРА

  1. Никитина М. Ф. Сб. Труды МАТИ, 1966, вып. 1967.
  2. Белоусов Н. H., Михеева Е. H., Сарафа­нова М. Н. Новые литейные алюминиевые сплавы. ЛДНТП, 1964.
  3. Б е л о у с о в И. H.,  Михеева Е. H.,  Сарафа­нова М. Н. Термическая обработка новых литейных алюминиевых сплавов. ЛДНТЛ, 1964.
  4. Никитина      М. Ф., Анташев В. Г., Фаде­ева Г. Н. Сб. Труды МАТИ, 1969, вып. 1970.
