КОЛЕСНО-ГУСЕНИЧНЫЕ ТАНКИ

И. В. Бах

Вестник бронетанковой техники. 1976. № 3.

С появлением колесных и гусеничных транс­портных машин возникла идея совместить в одной машине преимущества обоих движителей и устра­нить или свести к минимуму присущие каждому из них недостатки.

В предвоенные годы в танкостроении многих стран, в том числе и в СССР, широко применялся колесно-гусеничный движитель, в котором гусени­цы или колеса включались в работу попеременно. В настоящее время машин с таким движителем не существует.

Рис. 1. Колесно-гусеничный танк КН-50 конструкции Фольмера

Группу колесно-гусеничных движителей можно рассматривать в двух конструктивных вариантах.

Первый вариант включает два независимо вы­полненных движителя — колесный и гусеничный, каждый из которых используется раздельно.

Второй вариант — колесный движитель, приспо­собленный также для работы с гусеницей путем ее надевания на колесную ходовую часть. Такой ва­риант можно назвать совмещенным.

Известны машины, в ходовой части которых для одновременной работы используются гусеничный и колесный движители. Этот комбинированный ва­риант близок к колесной схеме, а гусеничный дви­житель в нем играет роль вспомогательного и включается в работу кратковременно при движении машины по грунтам со слабой несущей способ­ностью [1]. В данной статье комбинированный ва­риант не рассматривается.

К первому варианту можно отнести танки, созданные в конце 20-х и в 30-х годах в Германии — конструкции Фольмера, в Великобритании — фирмы «Виккерс», во Франции — «Сен-Шамон» и «Рено», в Швеции — «Ландсверк» и Чехословакии — «Шкода» (рис. 1) [2], а также транспортер ADMK австрийского производства. В первом из известных образцов «Виккерс» смена движителя осуществля­лась путем подъема и опускания гусеницы при не­подвижно закрепленных колесах, а в более позд­нем — «Виккерс Волслей» — путем поворота дву­плечих рычагов, на противоположных концах кото­рых были закреплены колеса и рама с тележками гусеничного хода. В танке «Сен-Шамон» поднима­лись и опускались колеса. Танки Фольмера и швед­ской фирмы «Ландсверк» имели конструктивное родство. Чехословацкий танк конструкции Фольме­ра должен был вползать на специальные подстав­ки, после чего колеса опускались и закреплялись экипажем в нижнем положении. В танках «Ланд­сверк», а также в танках «Виккерс» и Фольмера более позднего выпуска переход на колеса и обрат­но осуществлялся с помощью специального привода от мотора, и даже во время движения машины.

Последней известной зарубежной машиной с ко­лесно-гусеничным движителем раздельного типа была разведывательная машина австрийского про­изводства «Заурер» RR7/2, которая использовалась в войсках вермахта в начальный период второй ми­ровой войны [6].

Основным недостатком практически всех колес­но-гусеничных машин с раздельным колесным и гу­сеничным движителем, кроме значительного услож­нения конструкции, являлось то, что на колесном ходу их проходимость приравнивалась шоссейным автомобилям, а на гусеничном — была ниже, чем у обычных гусеничных машин. Объясняется это увеличением габаритов большинства колесно-гусе­ничных машин по ширине или длине (при низко поднятых колесах). Кроме того, следует упомянуть и об ограничении обзорности, уменьшении углов наведения оружия и снижении устойчивости машин при высоко поднятых колесах.

Экономические выгоды, например уменьшение расхода топлива, экономное использование ресурса гусениц, снижались из-за увеличения стоимости изготовления и удорожания эксплуатации колесно­гусеничных машин, а увеличение веса машин практически сводило их на нет. Поэтому танки с ходо­вой частью, выполненной по первому варианту, ши­рокого распространения не получили, их выпуск был узко ограниченным.

Второй вариант сводился к идее использования катков ходовой части в качестве колес для непо­средственного движения на них.

По этому варианту в 20-х годах были разрабо­таны танки американским конструктором Кристи. Характерными особенностями их можно назвать:

— движитель с обрезиненными опорными кат­ками большого диаметра, без поддерживающих катков;

— индивидуальную подвеску катков на ци­линдрических пружинах;

— мощный двигатель авиационного типа, бла­годаря которому при небольшом весе машины до­стигалась большая удельная мощность и, как след­ствие, высокая максимальная скорость движения (порядка 80 км/ч).

Для перехода с колесного хода на гусеничный и обратно надевались и снимались гусеницы с кат­ков, один из которых являлся активным (ведущим). Его привод осуществлялся от ведущего колеса гу­сеницы посредством цепной передачи или шестерен­чатого редуктора. Одна из его опытных моделей — танк М-1931 (образца 1931 г.) [7] была приобрете­на Советским Союзом и после конструктивной до­работки поставлена на серийное производство под маркой БТ (быстроходный танк).

Танки БТ были тонкобронными, толщина лобо­вой брони составляла 13 мм у БТ-2 и БТ-5, а у БТ-7 и БТ-7М (рис. 2) —20 мм, броня башни была соответственно 13 и 15 мм. Вооружение БТ – танковая пушка калибра 45 мм образца 1932-38 гг. На гусеничном ходу эти танки разви­вали скорость свыше 50 км/ч, а на колесном — 70-85 км/ч. Боевой их вес находился в пределах 11,3-14,65 тс в зависимости от модификации.

На БТ-7М был впервые установлен танковый дизель В-2 мощностью до 500 л. с., разрабатывав­шийся в период 1932-38 гг.

Управлялся танк БТ на колесном ходу, как автомобиль, рулем за счет поворота передней пары катков. Эти танки при наличии специально подго­товленных водителей могли совершать прыжки че­рез рвы и водные преграды. Длина полета в возду­хе достигала 50 м, перепад высот при прыжке — около 10 м. Движение БТ в составе больших колонн обычно осуществлялось с умеренной скоростью, при этом, большой экономии горючего у колесного ва­рианта по сравнению с гусеничным не наблюдалось.

Снимать и, особенно, надевать гусеницы оказа­лось не совсем простым делом: экипажу требова­лось для этого выходить из машины и даже трени­рованному экипажу нужно было затратить 15-20 мин. Кроме того, резиновые бандажи катков не могли в летних условиях обеспечить надежную ра­боту на высоких скоростях движения из-за перегре­ва и, как следствие, их разрушения. Одна пара ве­дущих и одна пара управляемых катков не обеспе­чивали уверенного движения танка по дорогам с выбоинами или со значительными неровностями. В том случае, когда спадала одна из гусениц, танк терял способность двигаться самостоятельно, так как передаточные числа колесного и гусеничного трансмиссионных приводов танков БТ были раз­личные.

Рис. 2. Колесно-гусеничный танк БТ-7М

Быстроходные танки БТ вместе с легкими тан­ками поддержки пехоты Т-26 составляли основу танкового парка СССР вплоть до 1940 г. (когда на­чалось производство толстобронных танков КВ и Т-34), но экспериментальные работы по созданию колесно-гусеничных танков были развернуты на ряде заводов страны еще в начале 30-х годов. Так, в 1931-32 гг. группой конструкторов, возглавляе­мых Н. А. Астровым, был разработан плавающий колесно-гусеничный танк ПТ-1. Затем были спроек­тированы танки ПТ-1А, Т-29/4 и Т-29/5, Т-43 в двух вариантах и Т-46*.

* Основная работа по созданию танков ПТ-1А, Т-43 (одного варианта), Т-29 и Т-46 велась на Ленинградском за­воде опытного машиностроения им. С. М. Кирова.

Проведенные испытания опытных образцов выя­вили некоторое повышение тяговых и маневренных качеств на колесном ходу по сравнению с БТ (на колесах), достигнутое за счет увеличения количест­ва ведущих и, в некоторых машинах, управляемых катков. Вместе с тем в этих машинах конструктив­ная сложность трансмиссий и систем управления возросла.

В 1935 г. по предложению изобретателя Н. Ф. Цыганова развернулась работа над создани­ем колесно-гусеничного танка БТ-ИС с увеличен­ным количеством ведущих катков, в трансмиссии которого были уравнены передаточные числа ко­лесного и гусеничного приводов, что позволило тан­ку сохранять подвижность при наличии гусеницы только на одном борту, и даже при частичной по­тере катков. Это повышало живучесть машины, де­лало ее способной при боевых повреждениях одно­го или нескольких катков самостоятельно продол­жать движение и выходить из боя.

Поворот осуществлялся притормаживанием ве­дущих катков отстающего борта, а также поворо­том передней пары катков с помощью руля.

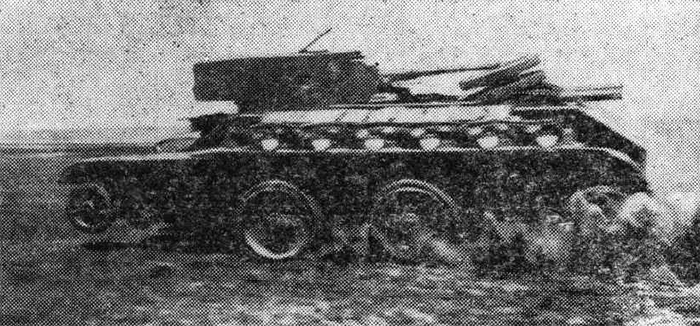

Рис. 3 Колесно-гусеничный танк БТ-ИС

В период 18-20 ноября 1936 г. три машины БТ-ИС прошли по маршруту Харьков-Москва. Графиком движения на колесах предусматрива­лась средняя техническая скорость 29,5 км/ч, а средняя скорость чистого движения — до 40 км/ч.

В отчете комиссии [3] состояние погоды и до­рожные условия характеризовались следующим образом: «сильный холодный встречный ветер, дождь, грязное мокрое шоссе, скверная видимость, на отдельных участках гололедица, снежные зано­сы».

Два танка двигались, в основном, на колесах, а один — от Обояни до конца пробега — на гусени­цах.

Самые низкие показатели скорости были у тан­ка, двигавшегося на гусеницах.

Таблица 1

* Вариант опытного конструкторско-машиностроительного отдела.

** Приведены данные различных вариантов.

Запас хода танков БТ-ИС при движении на колесах составил 380— 420 км, а на гусеницах — 200-250 км.

В отчете [4] по результатам войсковых испыта­ний танков БТ-ИС, проводившихся в апреле-июне 1937 г., отмечалось, что танк, потеряв гусеницу, но без повреждения колес, может продолжать участ­вовать в бою на сухой местности. Танк, потеряв гусеницу и одно ведущее колесо (каток), может, в зависимости от характера местности, дойти до сборного пункта или вернуться на исходные пози­ции, а потеряв два ведущих колеса, может уйти в укрытие.

Таким образом, был сделан вывод, что колес­ный ход нужен танку не только для предотвраще­ния износа гусениц и сбережения дорог, но, в пер­вую очередь, — для повышения живучести, возмож­ности продолжать движение или выходить из боя, если сбита одна или обе гусеницы и потеряны один или даже несколько катков (рис. 3).

Краткие ТТХ опытных колесно-гусеничных тан­ков и функции их катков приведены в табл. 1 и 2.

С учетом накопленного опыта по совершенство­ванию колесно-гусеничных танков в 1938 г. под ру­ководством конструкторов М. И. Кошкина и А. А. Морозова был спроектирован и затем изго­товлен опытный образец нового колесно-гусенично­го танка А-20 (рис. 4), который имел привод к шести каткам из восьми, поворот осуществлялся как и в БТ-ИС притормаживанием катков отстаю­щего борта и с помощью руля.

На стадии проекта танка А-20 было решено раз­работать второй вариант, без колесного хода, используя экономию веса на усиление брони. В ре­зультате был спроектирован танк А-32 с противоснарядной броней толщиной до 30 мм, аналогичным с А-20 по конструкции корпусом и более мощным вооружением.

Функции катков колесно-гусеничных танков

В — ведущий, У — управляемый, О — опорный (неуправ­ляемый и неведущий), * может отключаться.

За счет увеличения длины опорной поверхности гусеницы А-32 по сравнению с танком А-20 (у А-32 было установлено пять пар катков) среднее удель­ное давление на грунт снизилось. Таким образом, при наличии мощного двигателя В-2 и низкого среднего удельного давления на грунт, появилась реальная возможность дальнейшего усиления бро­невой защиты, связанная с некоторым увеличением боевого веса танка.

Полигонные испытания летом 1939 г. танки А-20 и А-32 выдержали, и по заключению комиссии были признаны пригодными для эксплуатации в частях РККА [5].

Ниже приведены показатели средней скорости танков А-20, А-32, БТ-7 и БТ-7М но сухому твердо­му грунту, которые были получены за 3-4 тыс. км пробега:

Следует отметить своеобразный парадокс колес­но-гусеничного движителя. Современные легкие полноприводные колесные машины высокой прохо­димости, оснащенные шинами низкого давления, обладают на местности подвижностью, весьма близкой к подвижности гусеничных машин той же весовой группы, а на дорогах — превосходят их. По мере увеличения веса специальных колесных машин конструктивная сложность и габаритно-ве­совые показатели колесного хода и привода к ко­лесам возрастают.

Однако, с точки зрения повышения живучести на поле боя, колесный полноприводный движитель наиболее необходим именно для тяжелых боевых гусеничных машин, поскольку только с его по­мощью танк с поврежденной ходовой частью и без гусеницы сможет выйти из боя без посторонней помощи. При отсутствии такой возможности он станет легкой добычей для противотанковых средств противника.

Рис. 4. Колесно-гусеничный танк А-20

В заключение следует отметить, что идея созда­ния колесно-гусеничных танков до сих пор не реа­лизована вследствие постоянного изыскания резер­вов веса для повышения важнейших характери­стик танка — огневой мощи и защиты. Стремление к оптимизации основных характеристик танка в со­четании с требованиями простоты, минимальной стоимости и требуемой надежности вынудило отка­заться от колесно-гусеничного хода. При современ­ном уровне развития техники применение услож­ненного колесно-гусеничного движителя связано с преодолением ряда значительных технических трудностей. Дополнительные свойства танков, обеспечиваемые в случае применения колесно-гу­сеничного движителя, такие как повышение живу­чести на поле боя, повышение оперативной подвиж­ности и прочие, в настоящее время могут быть до­стигнуты, но в ущерб их боевым свойствам.
