КОМПОНОВОЧНЫЕ ОСОБЕННОСТИ АРТИЛЛЕРИЙСКИХ БОЕВЫХ МАШИН

Л. А. Гинзбург, В. К. Мирошниченко

Вестник бронетанковой техники. 1980. № 6.



Обладая высокой надежностью, готовностью, точностью и эффективностью огня при сравнитель­но невысокой стоимости в производстве, современ­ные артиллерийские системы продолжают занимать важное место среди других видов наземного вооружения. Самоходная артиллерия имеет очевидные преимущества перед буксируемой. Находясь в со­ставе танковых и мотострелковых соединений, она не ограничивает их подвижности. Буксируемая артиллерия обладает невысокой проходимостью, от­носительно малой скоростью движения; она не мо­жет самостоятельно преодолевать водные прегра­ды, не обеспечивает коллективной защиты расчета от оружия массового поражения. Поэтому естест­венно предпочтение, отдаваемое развитию само­ходных артиллерийских систем. В механизирован­ных и танковых дивизиях США на вооружении со­стоят только самоходные артиллерийские системы. В этом же направлении развивается артиллерий­ское вооружение в Великобритании, ФРГ и Франции.

На вооружении Советской Армии находятся 122-мм самоходная гаубица 2С1, 152-мм самоход­ная гаубица 2СЗ и другие машины, обладающие высокой огневой мощью, подвижностью и защи­щенностью экипажа. По ГОСТ В21794—76 понятие «Артиллерийская боевая машина» (АБМ) объеди­няет целое семейство машин: самоходные пушки, гаубицы, минометы и пусковые установки залпово­го огня. Старый термин САУ относился к самоход­ной пушке или гаубице, выполненным по рубочной схеме. Примером САУ может служить 100-мм са­моходная противотанковая пушка с противоснарядной защитой, предназначавшаяся для артиллерий­ской поддержки атаки и обороны стрельбой с ме­ста или с коротких остановок по целям в пределах прямой видимости. Во время Великой Отечествен­ной войны самоходная артиллерия была представ­лена именно этим типом машин.


Одним из отличий современных артиллерийских боевых машин ствольной полевой артиллерии (АБМ-ПА) от танков является возможность веде­ния огня на максимальную дальность с углом воз­вышения 45°, а на пересеченной местности – и до 50. Учитывая, что эффективность действия снаря­дов по площадным целям повышается с увеличе­нием угла падения, зависящего от угла возвыше­ния орудия, в артиллерии широко применяется стрельба на обратных углах – 70-75° (на пределе устойчивости снаряда в полете).

При больших углах возвышения орудия необ­ходимо искусственно уменьшать радиус обметания (зацапфенный габарит казенной части с учетом от­ката), так как при расположении, цапф в центре тяжести качающейся части он достигает у орудий среднего калибра (100-155 мм) 2,5 м и более. При угле возвышения до 20° (предел для танков) высо­та линии огня и машины почти не зависит от радиу­са обметания и складывается в основном из вели­чины клиренса и необходимой высоты боевого от­деления.

При углах возвышения АБМ-ПА, достигающих 75 , радиус обметания орудия существенно влияет на высоту машины. При размещении цапф в центре тяжести качающейся части высота машины дости­гает неприемлемой для боевой машины величины 3,5 м. Для уменьшения радиуса обметания цапфы смещаются в сторону казенной части; при этом используются уравновешивающие механиз­мы – гидропневматические или пружинные. Во из­бежание повреждения подъемного механизма, при движении машины орудие закрепляется специаль­ным стопором, освобождаемым перед стрельбой.

Таким образом, одно из отличий АБМ-ПА от танка состоит в невозможности ведения огня с хо­ду и с коротких остановок. Другим отличием АБМ-ПА, как и буксируемых систем полевой ар­тиллерии, от танковых пушек состоит в стрельбе выстрелами раздельного заряжания с использова­нием переменных зарядов. Метательный заряд при гильзовом и картузном заряжании состоит из ос­новного и дополнительных зарядов, которые вместе обеспечивают стрельбу на максимальную даль­ность. При неиспользовании одного или нескольких дополнительных зарядов ведется стрельба на мень­шие расстояния. Это улучшает маневр траекторией, снижает вероятность рикошетов, содействует по­вышению эффективности снаряда у цели и умень­шению разрушения ствола. Для перекомплектовки зарядов в боевом отделении АБМ предусматрива­ются дополнительные объемы, позволяющие расче­ту выполнять эту операцию.

Кроме того, в отличие от танка в АБМ-ПА ус­танавливается специальный артиллерийский меха­нический прицел. Характерной особенностью тако­го прицела является возможность его приведения в горизонтальное положение и специфическая связь с орудием, которая обеспечивает компенсацию оши­бок наведения за счет крена или дифферента ма­шины. Этот прицел требует относительно большого объема в боевом отделении. Поскольку описывае­мые системы в основном предназначены для веде­ния огня с закрытых и полузакрытых позиций, без непосредственного соприкосновения с противником, они могут ограничиться противопульной и противоосколочной броневой защитой. По опыту Великой Отечественной войны и ряда локальных войн, по­тери людей в частях с буксируемыми незащищен­ными системами в 2-6 раз превышают потери в легкобронированной самоходной артиллерии. Сов­ременные АБМ-ПА с орудиями калибра до 155 мм как правило, выполняются с круговой бронезащитой легкого типа.


Полевая артиллерия выполняет боевые задачи при большом расходе боеприпасов. Так, для разрушения ДЗОТа,  расположенного на удалении 3~5 км от огневой позиции, при невозможности на­блюдения разрывов в ходе стрельбы, расход бое­припасов составляет в среднем 500-600 выстрелов. Подобные расходы предъявляют особые требования к конструктивному выполнению орудия и машины в целом. Ствол и противооткатные устройства вы­полняются с учетом повышенного, по сравнению с танковыми пушками, теплового режима работы. При компоновке машины учитывается возмож­ность непрерывного пополнения боекомплекта во время стрельбы, а также подачи снарядов с грун­та. Подносчики снарядов должны быть защищены корпусом машины от дульной волны орудия и от обстрела противником.

Характерное отличие АБМ-ПА от танков состо­ит также и в установке для мощных орудий опорных устройств, ограничивающих перемещения и колебания корпуса при выстреле. Необходимость в опорном устройстве в виде сошника или опор­ной плиты при проектировании машины определя­ется действующим при выстреле удельным импуль­сом. По опытным данным, опорное устройство не­обходимо при удельном импульсе свыше 1,2-1,3 (кНс)/т.

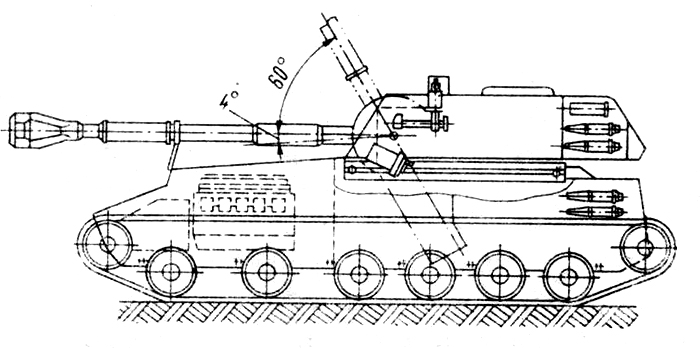

Рис. 1. Компоновочная схема башенной АБМ-ПА с передним расположением МТУ



Все современные АБМ-ПА с 155-мм орудиями выполняются по башенной схеме (рис. 1). В такой компоновке моторно-трансмиссионная установка расположена в передней части корпуса, рядом с нею размещается отделение управления и далее — боевое отделение с вращающейся башней, с уста­новленным в ней на цапфах орудием. Амбразура орудия защищается подвижной бронированной маской. Башня, защищающая расчет, казенную часть орудия, боекомплект, прицельные приспособления и другие механизмы боевого отделения, уста­новлена на шаровом погоне. В кормовой части кор­пуса располагается дополнительный боекомплект, часть топлива и автономный агрегат питания. К до­стоинствам описанной схемы относятся следующие особенности:

- угол горизонтального наведения орудия мо­жет достигать 360°;

- установка орудия в башне позволяет полу­чить углы вертикального наведения 60° и более при относительно простом конструктивном исполнении бронезащиты и герметизации амбразуры;

- орудие при наведении перемещается относи­тельно башни только по вертикали, что обеспечи­вает наименьшие потери полезного объема, упро­щает механизацию заряжания и выброс стреляных гильз;

- установка механического артиллерийского прицела и соединение его с орудием относительно просты и надежны в эксплуатации;

- заднее расположение боевого отделения обеспечивает удобную подачу боеприпасов с грун­та во время стрельбы;

- пушка менее выступает за габарит корпуса машины;

- при размещении АБМ-ПА на огневой пози­ции требуется укрытие наименьших размеров, так как маневр огнем по горизонту обеспечивается вра­щением башни.

Аналогичные особенности имеет компоновочная схема АБМ-ПА с моторно-трансмиссионным отде­лением в кормовой части и боевым отделением в средней части машины. В этой схеме, однако, пуш­ка несколько дальше выступает за корпус машины. Схема удобна для унифицированного размещения АБМ на шасси основного танка.

Исследование рубочной схемы АБМ-ПА с уста­новкой орудия на тумбовом станке и расположе­нием боевого отделения в корме машины примени­тельно к 122- и 152-мм самоходным гаубицам по­казали, что при такой компоновке:


- вследствие двухплоскостного перемещения орудия масса и габариты рубки больше, чем баш­ни;

- угол горизонтального наведения не может быть более 12-15° в связи с большим радиусом об­метания орудия по горизонту и ограничением по ширине машины;

- нагрузки на элементы опорно-поворотного устройства превышают аналогичные нагрузки в ба­шенной схеме;

- усложняется механизация заряжания и вы­броса стреляных гильз.

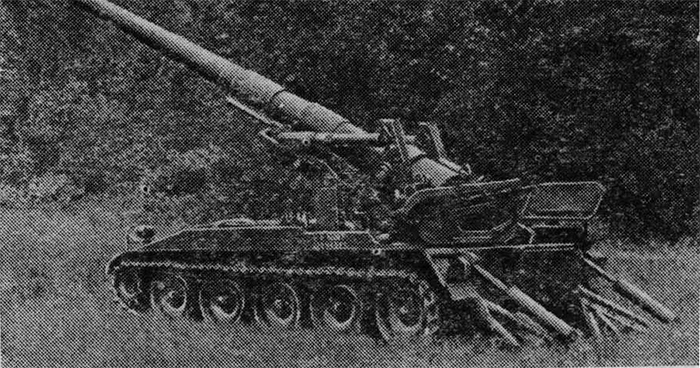

Рис. 2. Американская 203-мм гаубица М-110А2



В связи с этими недостатками рубочная схема АБМ-ПА распространения не получила. Для калибра более 155 мм АБМ-ПА выполня­ются с открытым расположением орудия. Это свя­зано с тем, что при ограничении ширины машины железнодорожным габаритом создание закрытого боевого отделения для орудия с большой казенной частью оказывается невозможным. Характерным образцом АБМ-ПА с открытым расположением орудия является американская 203-мм самоходная гаубица М-110А2 (рис. 2). На марше в машине на­ходится один водитель; боекомплект и расчет пе­ревозятся на дополнительной машине.

Известны зарубежные АБМ-ПА, у которых орудие располо­жено открыто, а расчет - в корпусе, который за­щищает людей от атмосферных осадков и пулевого обстрела.



Вывод

Анализ компоновочных схем артиллерийских боевых машин ствольной полевой артиллерии пока­зывает, что наилучшей является схема с передним расположением моторно-трансмиссионной установ­ки, обеспечивающим максимальные углы горизон­тального и вертикального наведения орудия, мини­мальные габариты машины, надежную установку артиллерийского прицела и удобство подачи бое­припасов с грунта на огневой позиции.
