ИССЛЕДОВАНИЕ БРОНЕВЫХ ПРЕГРАД ДЛЯ ЛЕГКОЙ БТТ

Ю. И. БЕЛКИН, Д. Е. РЫТВИН, Б. Д. ЧУХИН

Вестник бронетанковой техники. 1983. №4



Для борьбы с легкой бронетанковой техникой мо­гут использоваться 30-мм автоматические пушки и крупнокалиберные пулеметы.

Бронебойные подкалиберные снаряды 30-мм пушек способны пробить стальную броню толщиной око­ло 30 мм под углом 60° с дальности 1 000 м , а крупнокалиберные 12,7 мм пулеметы — стальную броню толщиной до 26 мм с дальности 100 м .

Защита лепкой БТТ от таких средств поражения с помощью традиционной гомогенной стальной бро­ни с сохранением приемлемой массы не представля­ется возможной. Проведены исследования, которые показали перспективность применения алюминие­вой брони из сплава АБТ-102 в двухпреградной си­стеме сталь высокой твердости — АБТ-102 при об­стреле бронебойными снарядами и пулями Б-32 ка­либра 12,7 мм . Однако полученные результаты носили разрозненный характер и не позволяли систе­матизировать имеющиеся данные.

После дополнительных испытаний были предложе­ны принципы оценки различных материалов для их применения в качестве броневой защиты легкой БТТ. Испытания проводились в диапазоне углов взаимодействия 60—75°, что соответствует конст­руктивным углам наклона основных деталей лобо­вой проекции и задаваемым в последнее время курсовым углам маневрирования (30—15°). Скорости взаимодействия соответствовали дальности обстре­ла 300—1000 м. Разнесение преград было принято 200 мм , т. е. максимально возможным для верхней бортовой проекции таких машин.

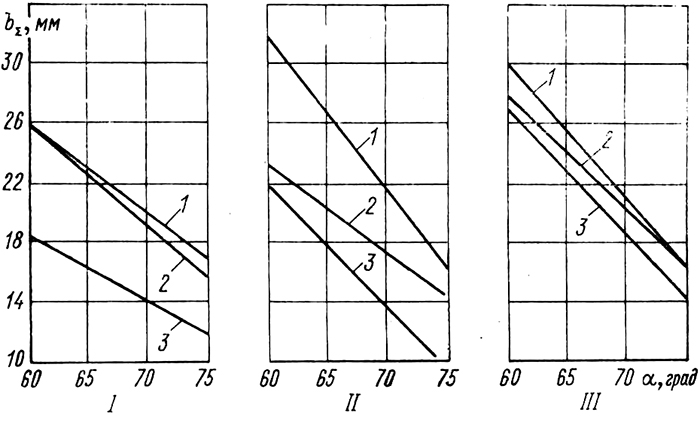

Рис. 1. Противоснарядная стойкость броневой стали (1), разнесенной комбинированной брони (2) и алюминиевого сплава (3) при стрельбе 30-мм снарядами под углом 60—76°:
I — снаряд БТ; Д — 300 м;
II — БПС с карбид-вольфрамовым сердечником, Д = 1 000 м;
III — БПС с сердечником из сплава ВНЖ, Д = 300 м

Рис. 1. Противоснарядная стойкость броневой стали (1), разнесенной комбинированной брони (2) и алюминиевого сплава (3) при стрельбе 30-мм снарядами под углом 60—76°:

I — снаряд БТ; Д — 300 м ;

II — БПС с карбид-вольфрамовым сердечником, Д = 1 000 м ;

III — БПС с сердечником из сплава ВНЖ, Д = 300 м



Как и следовало ожидать, алюминиевый броневой сплав АБТ-102 и система сталь высокой твердости — АБТ-102 имеют преимущество по сравнению с гомогенной стальной броней. Выигрыш достигает 30% при обстреле подкалиберными бронебойными снарядами с карбид-вольфрамовыми сердечниками (рис. 1). Наложение кривых bε=f(α) для различ­ных броневых материалов и средств поражения (рис. 2) показало, что в диапазоне углов 60—70° наилучшую противоснарядную защиту имеют двухпреградные системы, а под углами >70° — гомо­генная алюминиевая броня из сплава АБТ-102.

С другой стороны, наибольшей бронепробивной способностью обладает бронебойный подкалиберный снаряд с сердечником из ВНЖ, за исключени­ем диапазона углов 67—70°, где превосходство за целынокорпусным бронебойным 30-мм снарядом БТ.

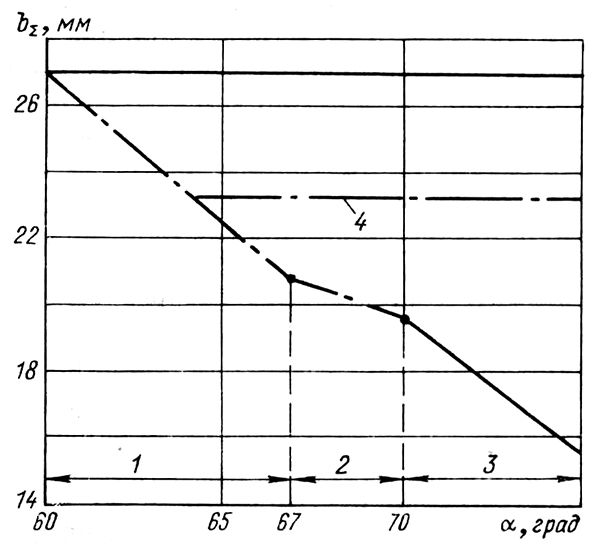

Рис. 2. Стойкость преград против:
1, 3 — 30-мм БПС с сердечником из сплава ВНЖ, Д= 300 м;
2 — 30-мм снаряд БТ, Д = 300 м;
4 — 12,7-мм пуля Б-32, Д = 100 м при α = 0 ;
сплошная линия — сплав АБТ-102;
штрихпункгирныс — комбинированная броня

Рис. 2. Стойкость преград против:

1, 3 — 30-мм БПС с сердечником из сплава ВНЖ, Д= 300 м ;

2 — 30-мм снаряд БТ, Д = 300 м ;

4 — 12,7-мм пуля Б-32, Д = 100 м при α = 0 ;

сплошная линия — сплав АБТ-102;

штрихпункгирныс — комбинированная броня



Если учесть необходимую защищающую тол­щину для алюминиевого сплава АБТ-102 и комби­нированной брони от пули Б-32 калибра 12,7 мм , становится очевидным, что этот сплав значительно уступает комбинированной преграде.



Выводы

1.    Для обеспечения защиты легкой БТТ от броне­бойных снарядов наиболее эффективно применять двухпреградную броневую систему сталь — алюми­ниевый сплав АБТ-102 при углах встречи до 70°, а свыше 70° — гомогенный броневой алюминиевый сплав АБТ-102.

2.    Одним из факторов, влияющих на выбор мате­риала и схемы брони, является требование обеспе­чения круговой защиты от бронебойных пуль крупнокалиберного пулемета.
