ЗАЩИТА ВХОДНЫХ ОКОН ПРИБОРОВ ТАНКА ОТ ПОТОКА ОСКОЛКОВ

Ю. А. Михеев, В. И. Тимохин

Вестник бронетанковой техники. 1984. № 4.

При надежной броневой защите лобовой проек­ции танка возможно повреждение осколками вход­ных окон приборов наблюдения. Взрыв кумуля­тивных, бронебойно-фугасных и осколочно-фугас­ных снарядов порождает поток осколков, который можно разделить на две части: первичный поток, распространяющийся непосредственно от взрыва, и вторичный поток, образующийся после рикошетирования. Интересно, что вероятность поражения приборов первичным потоком сравнительно неве­лика. В результате метания в броню одиночных осколков было установлено, что при углах встречи более 20° они разрушаются и образуют поток вто­ричных, более мелких частиц, которые распростра­няются вдоль броневой поверхности танка. Поверхность брони выполняет функции направ­ляющей для вторичного потока осколков, плот­ность которого во много раз превосходит первич­ный поток. Испытания противоосколочной стой­кости входных окон призменных приборов наблю­дения и прицела показали высокую поражающую способность осколков.

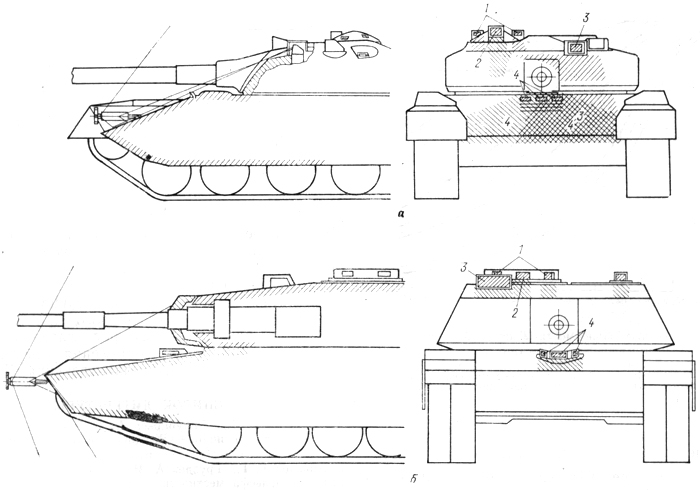

Рис. 1. Зоны поражения в первом (а) и втором (б) вариантах броневой защиты:

1 – призменные приборы наблюдения; 2 – прибор командира; 3 – основной прицел; 4 – приборы наблюдения водителя; заштриховано – зоны поражения соответствующих приборов вторичным потоком осколков

Так, даже при скорости осколка до 500 м/с создается вторичный поток, по­ражающий приборы с вероятностью, близкой к единице.

Исследование осколочного потока на броне танков показало, что наклон верхнего лобового листа спо­собствует его отражению к башне, где расположен прицел и смотровые приборы командира. Пора­жающее действие осколков в каждом конкретном случае определяется геометрией внешнего обвода броневой защиты танка, координатами располо­жения входных окон оптических приборов и местом взрыва снаряда. Следуя артиллерийской тер­минологии, можно определить приведенную зону поражения каждого оптического прибора танка. При попадании в эту зону существует безусловная или очень высокая вероятность поражения при­бора.

Рассмотрим приведенные зоны поражения вход­ных окон приборов для двух вариантов схем броневой защиты (рис. 1. а, б). Сравнение зон пора­жения для основных приборов наблюдения и при­целивания указывает на разную степень защищен­ности входных окон оптических приборов. У танка с меньшим наклоном лобового листа (второй ва­риант) входное окно основного прицела имеет зону поражения в 15 раз меньше, чем у танка с первым вариантом защиты, а смотровые приборы командира и водителя защищены лучше соответ­ственно в 20 и 10 раз. Таким образом, только за счет рациональной геометрии корпуса и располо­жения приборов можно резко уменьшить поражаемость входных окон, повысив боеспособность тан­ка в случае непробития брони.

Исследования показали, что зона поражения смот­рового прибора водителя и основного прицела может быть существенно снижена за счет установки на верхней лобовой детали отбойника вторичного потока осколков, а также защитной планки на башне (рис. 2).

Снижение уязвимости входных окон приборов наблюдения и прицеливания весьма актуально для обеспечения ТТТ вновь проектируемых машин. Еще при выборе общей компоновки танка необходимо думать о защите входных окон от вторичных осколков при взрыве боеприпасов на броне.

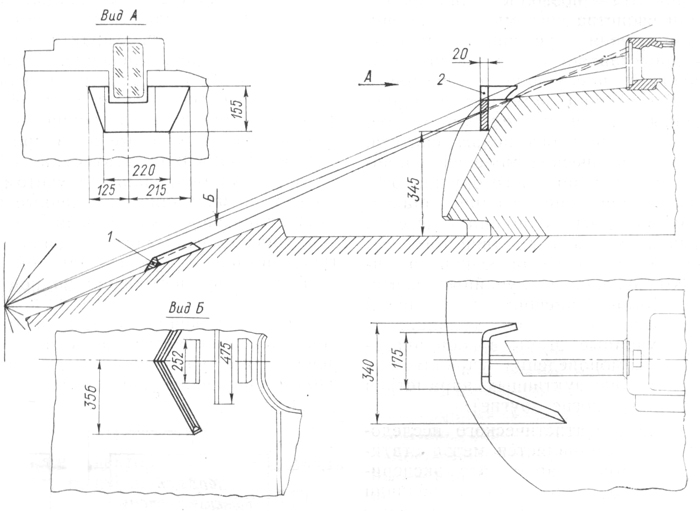

Рис. 2. Схемы защиты приборов от осколков:

1 – отбойник вторичного потока на верхнем лобовом листе; 2 – защитная планка на башне танка

Решение этой задачи может быть обеспечено за счет:

– уменьшения площади элементов брони, попада­ние в которые влечет поражение приборов наблю­дения;

– использования элементов брони с отрицатель­ными конструктивными углами, отклоняющими вторичный поток от входных окон приборов;

– размещения окон вне зоны поражения осколка­ми, рикошетируемыми с лобовых элементов бро­ни;

– устройства «теневых» зон перед приборами с помощью броневых щитков и защитных планок.

Вывод

Уязвимость осколками танковых приборов наблю­дения можно уменьшить за счет оборудования их отбойниками и защитными планками. При разра­ботке танка рекомендуется учитывать движение вторичного осколочного потока и соблюдать основные принципы обеспечения защиты входных окон оптических приборов.
