ВОЗМОЖНОСТЬ ОБНАРУЖЕНИЯ ПРОТИВОТАНКОВЫХ СРЕДСТВ

ПО БЛИКАМ ПРИБОРОВ

А. Б. Аршанский, Н. П. Баринов, Г. В. Иванов, И. И. Хавлина

Вестник бронетанковой техники. 1985. № 5.



При ведении боевых действий в ночных условиях одной из наиболее сложных задач, стоящих перед наступающими танками, является обнаружение на­ходящихся в обороне противотанковых средств (ПТС) противника, не демаскирующих себя вспышками выстрелов или излучением лазерных дальномеров.

Эффективность электронно-оптических ночных при­целов активного или пассивно-активного типа за­висит от наблюдаемого оператором контраста це­ли и фона [1]. Повышение коэффициента усиления яркости, разрешающей способности и частотно­контрастной характеристики несколько улучшает условия наблюдения в эти приборы. Однако после­довательное внедрение средств маскировки ПТС не позволяет существенно повысить поисковые ха­рактеристики приборов ночного видения.

К разряду малоисследованных демаскирующих признаков ПТС относится излучение от оптических поверхностей приборов, отражающих ИК-излуче­ния танковых ИК прожекторов или лазерных ис­точников подсветки. Отраженное от приборов ПТС излучение воспринимается оператором танкового прицела как блик в поле зрения прицела [2].

По данным натурных исследований, все приборы: оптические прицелы, призменные приборы, элек­тронно-оптические приборы ночного видения, телевизионные и тепловизионные прицелы – обладают коэффициентом светавозвращения, достаточным для создания бликов, регистрируемых танковыми электронно-оптическими прицелами на расстоянии, существенно превышающем дальность обнаруже­ния ПТС по контрастному признаку при поиске их в пассивном режиме. Эти блики можно обнаружить только при нахождении танка в поле зрения при­боров противотанкового средства. Угол световозвращения – это угол а между оптическими осями источника излучения и облучаемого прибора, в пре­делах которого регистрируются блики. Угол α за­висит от мощности излучения, особенностей конструкции облучаемого прибора и чувствительности прибора наблюдения.

В процессе натурных исследований танковых ком­плексов ночного видения определялись значения α при наблюдении через электронно-оптический при­цел «Буран-ПА». В качестве источника ИК-излучения использовался высокоинтенсивный ксеноновый прожектор Л-4А с осевой силой света 30 МКд и углом светорассеяния 1°. Были испытаны все при­боры танка Т-72: ночной прицел ТПН-3-49, дневной прицел-дальномер ТПД-К1. ночной прибор водите­ля ТВНЕ-4ПА, комбинированный прибор команди­ра ТКН-3 и призменные приборы ТНПО-160, ТНПА-65, ТНП-165А.

Методика измерения а сводится к следующему. Танк-цель Т-72 устанавливался на 1...1,2 дально­сти обнаружения в прицел «Бурана-ПА» танка-наблюдателя. Вводные окна всех приборов Т-72, за исключением одного испытуемого, перекрыва­лись светонепроницаемыми заглушками из резины или плотной черной ткани.

На танке, оснащенном комплексом «Буран-ПА», включался вспомогательный источник белого света, а оператор танка-цели поворотом башни или ко­мандирской башенки устанавливал наблюдаемую световую отметку в центр поля зрения испытуемого прибора. При исследовании характеристик прибора водителя последний поворачивал танк, добиваясь выполнения этого условия. После начальной уста­новки оператор прицела «Буран-ПА» приступал к наблюдению за испытуемым танком в активном режиме, фиксируя блики открытого прибора. По его команде поворачивалась башня, командирская башенка или весь корпус танка-цели влево и впра­во до исчезновения блика в прицеле «Бурана-ПА». Суммарный угол отклонения прибора принимался за угол световозвращения α. Эксперимент повто­рялся последовательно для всех приборов наблюдения и прицеливания испытуемого танка. В ре­зультате обработки экспериментальных данных по­строены диаграммы средних величин углов а при­боров танка Т-72 (рис. 1). Испытания показали, что способность к отражению ИК-излучения свой­ственна всем оптическим и электронно-оптическим приборам танка Т-72. Учитывая вращение башни и командирской башенки танка во время, работы, сектор его возможного обнаружения по бликам практически составляет 360°.

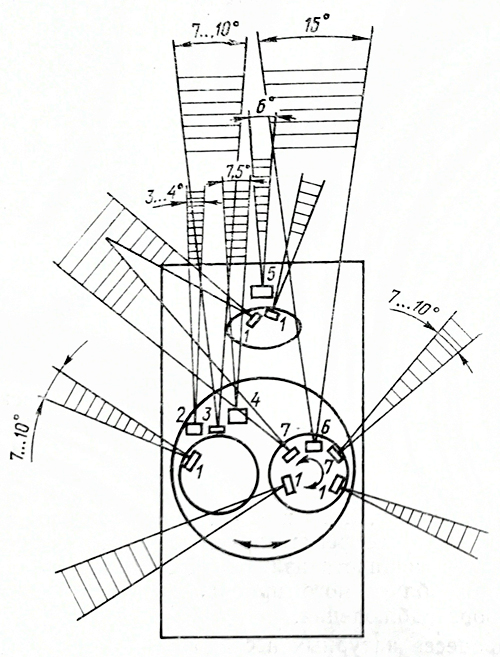

Рис. 1. Углы световозвращения приборов танка Т-72:

1 – ТНПА-65; 2 – ТПН 3-49; 3 – ТНП-165А; 4 – ТПД-К1;

5 – ТВНЕ-4ПА; 6 – ТКН-3; 7 – ТНПО-160




В рамках этих же исследований была проверка эффективности поиска целей типа и «БМП» через электронно-оптический характеристики которого близки с прицелом «Буран-ПА» и который снабжен лазерным импульсным источником подсветки с силой излучения 1000 Вт/ср. Разведка целей проводилась в режиме «поиск неподвижной цели с ходу» следующим образом. На рубеже 1500 м от танка-наблюдателя на одной из пяти возможных позиций устанавливались танк или БМП. Номер позиции каждого опыта выбирался случайным образом и не был известен оператору танка-наблюдателя. Поиск проводился с началом движения танка по направлению к рубежу размещения целей со скоростью 15 км/ч . Оператор танка-наблюдателя регистрировал время и дальность обнаружения цели. Критерием  обнаружения считался световой блик в поле зрения прибора наблюдения.

В результате обработки полученных данных найдена частость обнаружения (рис. 2) при различных значениях времени поиска как отношение количества целей, обнаруженных за время меньшее или равное заданному, к общему числу заездов (опытов).

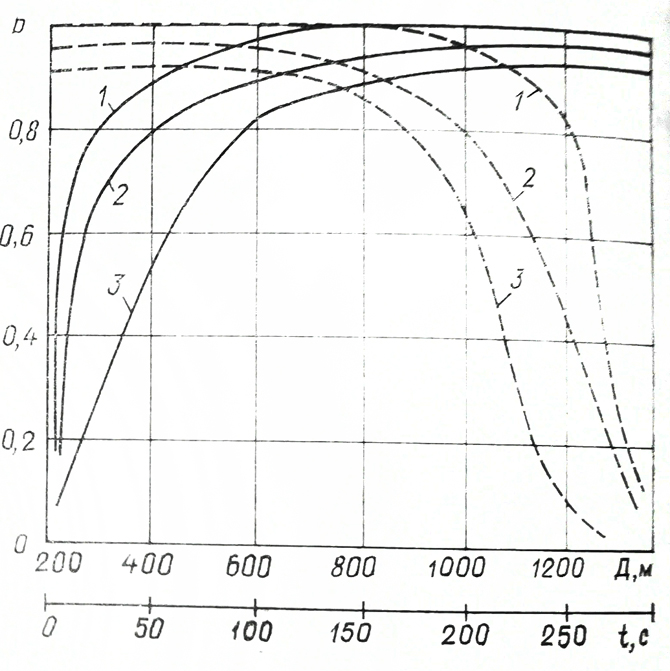

Рис. 2. Экспериментальные зависимости вероятности Р обнаружения цели от дальности Д (штриховые линии) и вре­мени t (сплошные линии):

1 – активное наблюдение по бликам; 2, 3 –  пассивное наблюдение при освещенности Е ≥ 5·10-3 и < 5·10-3 лк.



Кроме того, вычислялась частость обнаружения на разной дальности как отношение количества целей, обнаруженных на дальностях больших или равных заданной, к общему числу целей. Для сравнения построены графики зависимости частости обнаружения целей при осуществлении поиска в пассивном режиме для различной освещенности поля боя [3].

Анализ полученных зависимостей показывает, что обнаружение по бликам более эффективно по срав­нению с пассивным наблюдением, особенно при освещенности Е < 5·10-3 лк, составляющих около 50 % общегодового темного времени суток.

При относительно малых углах а электронно-опти­ческих прицелов, которые соизмеримы с углами их поля зрения, обеспечивается обнаружение наибо­лее опасных ПТС, т. е. тех, в поле зрения которых в данный момент находится атакующий танк.



Вывод. Исследования возможности обнаружения танковых целей по бликам приборов показали пре­имущества этого способа по сравнению с пассив­ным режимом наблюдения – среднее время обна­ружения цели сокращается в 2-3 раза. Способ эффективен при наблюдении наиболее опасных це­лей, ведущих подготовку к стрельбе по атакующему танку.




СПИСОК ЛИТЕРАТУРЫ

  1. Хренникова И. П. Эффективность визуального поиска,— М.; Машиностроение, 1985. — 128 е,
  2. Волков В. Г., Кусургашев С. В., Семенова Р. И. Применение активно-импульсных приборов ночного видения для обнаруже­ния оптических и оптико-электронных средств противника по отраженному от них излучению. — Вопросы оборонной техни­ки. Сер. 10, вып. 2, 1983, с. 3—8.
  3. Аршанский А. Б., Хавлина И. И. Поисковые характеристики комплекса, состоящего из активно-импульсного прицела и теп­лового обнаружителя. — Там же. Сер. 6, выа б, 1984, с. 28—30.
