ОПЫТ СОВЕРШЕНСТВОВАНИЯ БОЕВОЙ МАШИНЫ ПЕХОТЫ БМП-1

Н. А. Алексеев, Г. В. Долинин, В. К. Набоков

Вестник бронетанковой техники. 1988. №1.



К началу 60-х гг. в связи с появлением оружия мас­сового поражения и изменением характера боевых действий потребовался принципиально новый вид боевой техники сухопутных войск, повышающий защищенность мотострелковых подразделений пе­хоты от обычных средств и от оружия массового поражения, обладающий огневой мощью и позво­ляющий вести высокоманевренные боевые действия в районах разрушений и зонах радиоактивного за­ражения. Таким требованиям отвечала разработан­ная в период 1961-1964 гг. и принятая в 1966 г. на вооружение Советской Армии и в серийное произ­водство первая боевая машина пехоты БМП-1 — новое средство ведения боя (рисунок).

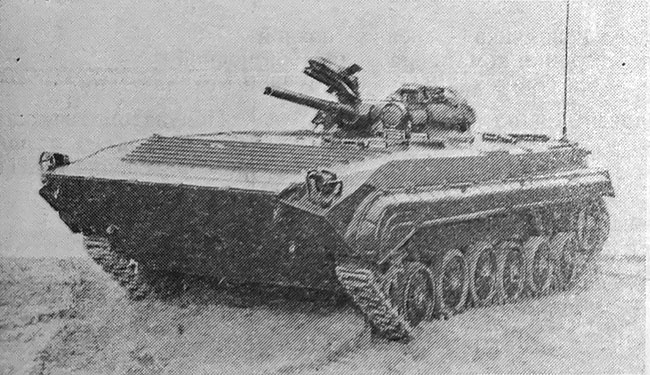

Боевая машина пехоты БМП-1 (об. 765Сп3)

Боевая машина пехоты БМП-1 (об. 765Сп3)



Подобная машина была создана впервые в ми­ровой практике. В ее конструкции были воплощены новейшие в тот период достижения науки и техники, которые позволили по своим тактико-техническим характеристикам ей превзойти отечественные и зарубежные бронетранспортеры, а по ряду показате­лей и появившиеся позже зарубежные БМП (фран­цузскую АМХ-10Р, голландскую YPR-765 и италь­янскую IAFV) и на многие годы определить направ­ление дальнейшего развития боевых машин пехоты. БМП-1 является быстроходной высокоманевренной бронированной машиной, имеющей обычное и ра­кетное вооружение [1]. Наличие противопульной брони, просторное десантное отделение, амбразуры, смотровые приборы дают возможность десанту в бою вести массированный огонь на ходу машины. Для защиты от поражающих факторов ядерного, химического и бактериологического оружия против­ника машина оборудована специальной системой защиты от оружия массового поражения. Она при­способлена для транспортировки по воздуху и мо­жет преодолевать водные преграды на плаву.

Серийное производство БМП-1 в нашей стране осуществлялось с 1966 по 1983 гг. Боевые машины пехоты на протяжении всего цикла производства и эксплуатации подвергаются физическому и мо­ральному старению. Восстановление машин производитя по специальным программам их техническо­го обслуживания. Некоторая компенсация мораль­ного износа осуществляется частичной заменой устаревших систем, узлов и агрегатов новыми, с улучшенными техническими характеристиками. Направления совершенствования вытекали из опы­та использования БМП-1 в войсках в условиях, приближенных к боевым. Совершенствование БМП-1 проводилось в ходе серийного производства (без сокращения количества выпускаемых машин) и при капитальном ремонте машин на военных ремонтных заводах (ВРЗ). Установка модернизированных узлов в БМП-1 выполнялась с минимальными изме­нениями и переделками самой машины.


Взаимозаменяемость узлов дала возможность про­изводить модернизацию ранее выпущенных машин на ВРЗ по мере их поступления в капитальный ре­монт. Это позволило в течение длительного срока поддерживать боевую эффективность БМП-1 на уровне современных требований. Рассмотрим, как проводилась модернизация этой машины (таблица). В 1966-1969 гг. в ходе выпуска БМП-1 (об. 765Сп1) массой 12,6 т были улучшены условия посадки на длительных маршах и при ведении огня из личного оружия, при этом увеличилась обзорность десанта, улучшились параметры микроклимата и снизилась загазованность внутри обитаемых отделений.

БМП-1 (об. 765Сп.2) массой 13 т выпуска 1969-1973 гг. отличались от машин начального периода увеличенным объемом корпуса. С целью повышения водоходных качеств (увеличения запаса плавучести, уменьшения статического и динамического диффе­рента), а также обеспечения резерва в процессе дальнейшего совершенствования увеличено водоиз­мещение БМП-1 (высота корпуса стала больше на 43 мм), что позволило повысить запас плавучести с 18 до 25 %. Для борьбы с низколетящими воздуш­ными целями вводятся две укладки переносного ручного зенитного ракетного комплекса «Стрела-2». На некоторых машинах вместо одного зенитного комплекса размещается ручной противотанковый гранатомет РПГ-7. С 1969 г. БМП-1 комплектуется прибором радиационной и химической разведки.



Основные характеристики БМП-1

Характеристики

Модификации

Сп1

Сп2

Сп3

Сп4

Серийное производство, годы

1966-1969

1969-1973

1973—1970

1979-1983

Масса, т

12,6

13,0

13,2

13,4

Запас плавучести, %

18,0

25,0

23,5

22,1

Боевой расчет, чел.:









экипаж

3

3

3

3

десант

8

8

8

м

Вооружение:



орудие

73-мм гладкоствольное полуавтоматическое орудие

пусковая установка ПТУР пулемет

Направляющая с кронштейном

7,62-мм спаренный

Контейнер

Боекомплект, шт.:



гранаты кумулятивные/осколочные

40/-

40/-

24/16

24/16

ПТУР:









«Малютка»

4

4

4

«Конкурс»

4

патроны к пулемету

2000

2000

2000

2000

зенитные ракеты «Стрела-2М»

2

2

2

Бронепробиваемость ПТУР,

мм/60°:









«Малютка»

200

200

200



«Конкурс»

250-280

Дальность управляемого полета ПТУР, м:









«Малютка»

500-3000

500-3000

500-3000

«Конкурс»







75-4000



Система управления огнем

Прицел наводчика — дневной/ночной

Прибор наблюдения командира — дневной/ночной



Приводы наведения — электромеханический и ручной механический

Система управления ПТУР

Одноканальная с передачей команд по проводам

Полуавтоматичес кая

(по проводам) с прибо­ром наведения 9Ш119М

Защита:

броневая:

лобовая

бортовая и кормовая





От 23-мм бронебойного снаряда с 500 м

От 7,62-мм бронебойной пули с 75 м

противорадиационная, кратность ослабления:



проникающей радиации

2,4

2,4

2,4

2,4

радиации от зараженной

местности

4,0

4,0

4,0

4,0

от радиоактивной пыли, отравля­ющих веществ и бактериальных средств

Герметизация,

ФВУ

Герметизация,

ФВУ,

прибор радиационно-химической разведки

от огнесмесей типа напалм

Нет

Нет

Нет

Есть

Средства дымовой маскировки

Термодымовая аппаратура

Дымовые гранатометы и термодымовая аппаратура

Двигатель:



тип



4-тактный дизель УТД-20



мощность, кВт

221

221

221

221

Удельная мощность, кВт/т

17,4

16,9

16,7

16,5

Максимальная скорость, км/ч:



по шоссе

65

65

65

65

на плаву

>7

>7

>7

>7

Запас хода по шоссе, км

550-600

550-600

550-600

550-600

Основные размеры, мм:



6735

6735

6735

длина

6460

ширина

2940

2940

2940

2940

высота по крыше башни

1881

1924

1924

1924

клиренс

370

370

370

370

Среднее давление на грунт, кПа

59,2

61,2

62,2

63,3

Гарантийная наработка, км

8000

8000

8000

8000




На БМП-1 (об. 765Сп.3) массой 13,2 т в 1973— 1979 гг. для повышения эффективности борьбы с живой силой противника в боекомплект орудия вводятся осколочные боеприпасы, а в прицел на­водчика — дополнительная шкала для стрельбы ими. Для улучшения обзорности водителя с 1974 г. (на ВРЗ с 1981 г.) устанавливается дополнительный (четвертый) перископический смотровой прибор ТНПО-170А.

В 1974-1975 гг. на БМП-1 внедряется ряд кон­структивно-технологических решений, направленных на повышение качества и надежности ходовой части и моторно-трансмиссионной установки. Для улучше­ния маскировки с 1978 г. (на ВРЗ с 1981 г.) на БМП-1 устанавливаются дымовые гранатометы. Следующий этап — постановка в 1979 г. на серий­ное производство БМП-1П (об. 765Сп.4) массой 13,4 т. Вместо ПТУР первого поколения «Малютка» с ручным командным управлением ракеты по про­водам для повышения огневой мощи при стрельбе по бронированным целям вводится наружная уста­новка ПТУР второго поколения «Конкурс» с полу­автоматическим управлением. Если для стрельбы ПТУР «Малютка» была необходима длительная специальная подготовка наводчика (так как при уп­равлении ракетой необходимо было совмещать при­цельную марку, ПТУР и цель), то для попадания в цель ПТУР «Конкурс» должно быть обеспечено удержание марки пеленгатора на цели, т. е. подго­товка оператора должна сводиться к приобретению навыков работы обычным приводом наведения во­оружения. Это позволило повысить вероятность по­падания ПТУР в цель с 0,35 до 0,8. Кроме того, по сравнению с ракетой «Малютка» была Повышена бронепробиваемость и расширен диапазон дистанций боевого применений ПТУР.

С 1979 г. (на ВРЗ с 1981 г.) для защиты БМП-1 от огнесмееей типа напалм вводится новое противопо­жарное оборудование, а также ряд огнестойких ма­териалов.

Опыт применения БМП-1 в локальных конфликтах показал необходимость дальнейшего совершенство­вания практически всех основных качеств этой ма­шины и, в первую очередь, повышения огневой мо­щи и защиты. Разработка конструктивных решений для совершенствования БМП-1 производилась с учетом их реализации на ВРЗ в ходе капитального ремонта машин путем установки узлов и комплекту­ющих изделий, поставляемых заводами промышлен­ности.



К таким решениям относятся:

1. Встроенная (1983 г.) установка 30-мм автомати­ческого гранатомета АГ-17 [2], увеличивающая массу машины на 250 кг. Боекомплект из 297 гра­нат размещается в трех магазинах по 99 гранат в каждом.

Расчетная оценка и результаты практических стрельб в условиях полигона показали, что такая установка позволяет БМП-1 в 2 раза сократить вре­мя на поражение противника, вооруженного проти­вотанковыми средствами ближнего боя, и в 2,5-3 раза увеличить количество целей, поражаемых боекомплектом гранатомета, по сравнению с 73-мм орудием при стрельбе осколочной гранатой. Партия БМП-1 с встроенной гранатометной установкой (об. 765Сп8) была изготовлена в 1986 г. на одном из ВРЗ.

2. Установка второго днища в передней части ма­шины и изменение конструкции крепления Сиденья водителя, исключающей контакт сиденья с днищем, для повышения противоминной стойкости.

С целью повышения уровня защиты от кумуля­тивных средств и 12,7-мм бронебойных пуль была изготовлена партия бортовых экранов корпуса и башни, которые при необходимости могут навеши­ваться на БМП-1.

3. Установочные элементы на корпусе машины для крепления навесного тралящего устройства, позво­ляющего обеспечить БМП-1 самостоятельное пре­одоление противопехотных минных полей. Серийный выпуск колейных минных тралов КМТ-10 для БМП ведется с 1984 г.

Указанные решения, направленные на совершенст­вование БМП-1, позволили улучшить ее основные свойства и, в частности, повысить огневую мощь примерно на 25 %.




Вывод. Опыт совершенствования боевой машины пехоты БМП-1 показал возможность повышения ее основных свойств в ходе серийного производства, а также по мере поступления машин в капитальный ремонт на военные ремонтные заводы.



СПИСОК ЛИТЕРАТУРЫ

  1. Боевая машина пехоты БМП-1. Техническое описание и ин­струкция по эксплуатации. М.: Воениздат, 1979.
  2. Установка 30-мм автоматического гранатомета АГ-17 на БМП-1 / Н. А. Алексеев, Г. В. Долинин, В. Ф, Матлов и др. // Вестник бронетанковой техники. 1985. № 3.
