СИСТЕМА УПРАВЛЕНИЯ ОГНЕМ НОВОГО ФРАНЦУЗСКОГО ТАНКА «ЛЕКЛЕРК»

О. А ДОБИСОВ, Т. М. ЕРОХИНА, Б. З. ШАПИРО

Вестник бронетанковой техники. 1988. № 11.



Во Франции разрабатывается новый основной танк «Леклерк» с 120-мм гладкоствольной пушкой, автоматом заряжания и комбинированной броне­вой защитой. Масса танка 53 т, мощность двигате­ля 1 100 кВт. На нем применена современная си­стема управления огнем (СУО), имеющая ряд ори­гинальных и перспективных технических решений.

В состав СУО входят:

1. Перископический комбинированный (дневно­ночной) прицел наводчика, имеющий независимую стабилизацию поля зрения в двух плоскостях. Он установлен в башне справа от пушки и связан с ее бронемаской. Прицел содержит 4 канала: оптичес­кий, лазерного дальномера, телевизионный (каме­ра с матричным приемником на основе прибора с зарядовой связью) и тепловизионный. Изображе­ние с двух последних каналов поступает на мини­мониторы, один из которых установлен у наводчика, а другой у командира.

Гиростабилизатор прицела помимо стабилиза­ции поля зрения обеспечивает опорный сигнал вертикали места, необходимый для вычисления уг­лов прицеливания, а также выполняет функцию гирокомпаса навигационной системы танка.

2. Панорамический комбинированный (дневно­ночной) прицел командира, установленный слева от пушки в крыше башни. Он имеет независимую стабилизацию поля зрения в двух плоскостях и со­держит 3 канала: оптический, лазерного дальноме­ра и ночной на электронно-оптическом преобразо­вателе.

3. Дульный визир (измеритель изгиба ствола и рассогласования осей пушки и прицела), содержа­щий измерительный блок, в котором формируется лазерный луч, и зеркало-отражатель. Отраженный сигнал поступает на оптоэлектронный приемник измерительного блока.

4. Двухплоскостной электромеханический ста­билизатор вооружения, гироскопические датчики которого размещены под пушкой.

5. Центральный процессор СУО.

6. Центральный процессор стабилизатора во­оружения.

7.  Тридцать микропроцессоров основных подси­стем СУО.

Кроме приделов, на рабочих местах наводчика и командира установлены призменные приборы наблюдения.



СУО танка «Леклерк»:

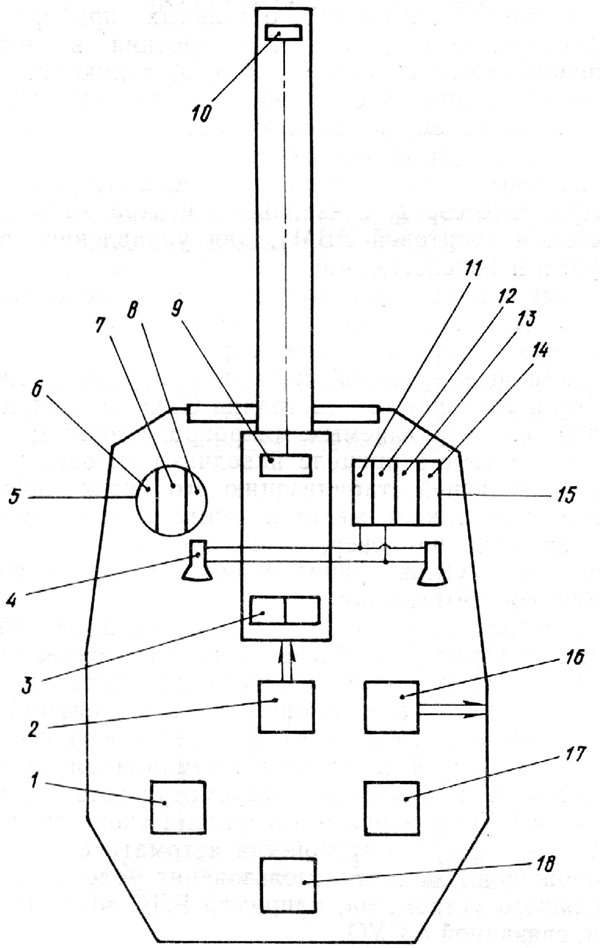

Рис. 1. СУО танка «Леклерк»:

1 – центральный процессор СУО; 2 – стабилизированный привод вер­тикального наведения; 3 – датчики стабилизированных приводов; 4 – мини-мониторы командира и наводчика; 5 – комбинированный дневно­ночной нанорамический прицел командира; 6 – канал лазерного дальномера; 7 – оптический канал; 8 – канал ночного видения на ЭОП; 9 – измерительный блок дульного визира; 10 – зеркало-отражатель дульного визира;

11 – телевизионный канал; 12 – тепловизионный ка­нал; 13 – оптический канал; 14 – канал лазерного дальномера; 15 – перископический комбинированный дневно-ночной прицел наводчика; 16 – стабилизированный привод горизонтального наведения; 17 – центральный процессор стабилизатора вооружения; 18 – процессор авто­мата заряжания




Основные характеристики СУО

Время подготовки и производства выстрела, с

6...8

Количество целей, обстреливаемых в минуту

5

Предполагаемая вероятность пора­жений целей при стрельбе с места – на дальности 2000 м или при стрельбе с ходу – на дальности 1500 м

0,8

Прицел наводчика

Марка

HL60

Обозначение тепловизионного ка­нала

Athos

Фирма-изготовитель

Sagem

Изготовитель тепловизионного ка­нала

SAT

Изготовитель лазерного дальномера

Cilas

Кратность увеличения дневного ка­нала

2,5× и 10×

Длина волны лазерного излучения, мкм

1,06

Поле зрения ТПВ-канала (верт. × ×горизонт.), …°



в режиме опознавания

1,9×2,9

в режиме обнаружения

5,7×8,6

Погрешность стабилизации поля зре­ния, мрад

0,05

Прицел командира

Марка

HL15

Фирма-изготовитель

SFIM

Кратность увеличения дневного ка­нала

2,5× и 10×

Дульный визир

Марка

Hardy-20

Фирма-изготовитель

Sagem

Погрешность измерения изгиба ство­ла пушки, мрад:



на месте

0,03

в движении

0,05

Стабилизированные приводы наведения

Фирма-изготовитель

CGA

Изготовитель электродвигателей

CSEE

Мощность привода поворота башни,

кВт

30

Максимальная перебросочная ско­рость башни, ... °/с

40

Погрешность измерения угла пово­рота башни, мрад

0,1







В СУО танка «Леклерк» (рис. 1) использованы новые технические решения: динамически настраиваемые гироскопы, высокоточные аналого-цифровые преобразователи, цифровые процессоры, интегриро­ванные согласующие устройства, оптронные датчики. В этой СУО впервые в практике зарубежного танкостроения применена цифровая мультиплекс­ная связь между подсистемами и отдельными приборами, реализованная в виде единой мультиплек­сной шины данных (рис. 2).


Абонентами этой шины являются:

два центральных процессора СУО и стабилизированных привода наведения. Процессоры разра­ботаны фирмами ESD и Sagem на базе бортовой ЭВМ истребителя-бомбардировщика «Мираж-2000». Каждый из них имеет объем памяти 500 мегабайт для постоянной и оперативной памяти;

прицелы командира и наводчика, каждый из которых содержит по два микропроцессора для управления и выполнения необходимых расчетов;

процессор дульного визира;

процессор автомата заряжания;

процессор пульта управления водителя;

линия связи, предусматривающая в дальней­шем подключение через интерфейсную плату к единой для трех видов вооруженных сил системе радиосвязи на скачкообразно перестраиваемых частотах.

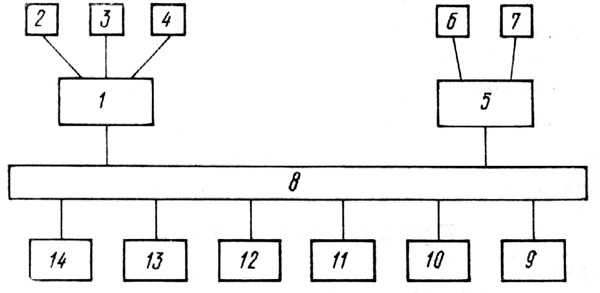

Рис. 2. Схема мультиплексных связей СУО танка «Леклерк»:

Рис. 2. Схема мультиплексных связей СУО танка «Леклерк»:

1 – центральный процессор СУО; 2 – пульты управления; 3 – органы управления; 4 – датчики СУО; 5 – центральный процессор стабилиза­тора вооружения; 6 – стабилизированные приводы наведения; 7 – дат­чики стабилизатора вооружения; 8 – единая мультиплексная шина данных; 9 – линия внешней связи; 10 – пульт управления водителя;

11 – автомат заряжания; 12 – пушка и спаренный пулемет; 13 – прицел командира; 14 – прицел наводчика




Емкость единой шины данных позволяет под­ключить 32 различных канала передачи данных, каждый из которых может быть, в свою очередь, соединен с 32 подсистемами, что позволяет обеспе­чивать дальнейшее развитие СУО. Мультиплексная связь позволяет осуществлять постоянный об­мен данными между различными приборами и в случае отказов или неисправностей автоматически перенастраивать СУО. При этом, например, цент­ральный процессор СУО может выполнять функ­ции центрального процессора стабилизатора во­оружения и наоборот. Реализация электронного оборудования танка «Леклерк» в виде единой информационно-управляющей системы вместе с централизованной системой радиосвязи позволяет экипажу танка передавать и получать оперативную информацию о боеготовности систем танка, о его местоположении, о тактической ситуации, дорожных условиях, расходе боеприпасов, топлива и т. д.

Естественно, что приобретение новых важных свойств связано с возрастанием стоимости элект­ронного оборудования, которая, как предполагается, будет составлять около 50 % общей стоимости танка.

СУО танка «Леклерк» обеспечивает ведение стрельбы с места и с ходу, в дневных и ночных ус­ловиях, в том числе и при ухудшенной видимости, и обладает повышенной живучестью, т. к. стрель­ба может осуществляться как наводчиком, так и командиром с использованием днем двух оптичес­

ких, а ночью трех электронно-оптических каналов, а также двух каналов лазерного дальномера.

Анализ СУО танка «Леклерк» показывает, что она отличается от СУО других зарубежных танков не только конструкцией отдельных приборов и подсистем, но и концепцией построения в целом, основными особенностями которой являются:

комплексирование оптико-электронных прибо­ров и подсистем в единую систему, связанную мультиплексной шиной данных;

широкое применение специализированных микропроцессоров, связанных с центральным про­цессором (бортовой ЭВМ), для управления при­борами и подсистемами;

комбинация в прицеле наводчика телевизион­ных и тепловиэионных каналов с каналами лазер­ного дальномера и оптическим;

наличие встроенной системы контроля и диаг­ностики технического состояния СУО в целом и подсистем, управляемых микропроцессорами;

применение в прицеле наводчика гироцентрали, обеспечивающей стабилизацию его поля зрения, сигналы вертикали места и азимута относительно направления на север, используемые в системах вычисления углов прицеливания и в системе нави­гации, соответственно;

централизованная система получения и обра­ботки информации, обеспечивающая совместно с радиостанцией на перестраиваемых частотах обмен сведениями о состоянии танка, его систем, за­пасе ГСМ и боекомплекта, а также о внешней обстановке о другими танками и командиром подразделения. В дальнейшем предусматривается приме­нение в СУО лазерного измерителя скорости и направления ветра и устройства автоматического со­провождения за счет использования всепогодного следящего устройства, например РЛС сопровождения, связанной с СУО.



Вывод. Система управления огнем танка «Леклерк», в кοтοрой использован ряд современ­ных технических решений, является наиболее раз­витой зарубежной СУО и обеспечивает наряду с высокими характеристиками поиска и поражения цели дублирование стрельбы, диагностику техни­ческого состояния, а также возможность работы экипажа танка в единой системе связи подразде­ления с необходимым обменом информацией.

Структура СУО предусматривает широкие воз­можности дальнейшего повышения ее характе­ристик.



СПИСОК ЛИТЕРАТУРЫ

  1. International Defense Review. 1987. V. 20. № 3. P. 755–760, 805.
  2. Military Technology. 1987. XI. № 2. P. 16–18.



Статья поступила в редколлегию 01.08.88.
