ИССЛЕДОВАНИЕ ПОРАЖАЕМОСТИ СТВОЛА ТАНКОВОЙ ПУШКИ БЛИЗКИМ ВЗРЫВОМ КУМУЛЯТИВНЫХ СНАРЯДОВ

В. А. Гудиков, В. П. Коробочкин, И. В. Лапин

Вестник бронетанковой техники. 1989. № 3.



Показана уязвимость ствола 125-мм танковой пушки при близком взрыве кумуля­тивных снарядов на броне танка. Предлагается система защиты ствола керамическими пластинами.

Отдельные опыты показывают, что ствол тан­ковой пушки может быть поврежден осколками ку­мулятивных снарядов, взрывающихся на броне танка. Поскольку указанные эксперименты носили случайный характер, появилась необходимость в систематических исследованиях для защиты ствола от таких взрывов. Проведены испытания ствола 125-мм гладкоствольной танковой пушки Д-81 в различных сечениях по его длине при взрыве на различных расстояниях (промахах) R кумулятив­ных снарядов БК.4М. и БК14М (таблица). Подры­ваемый снаряд устанавливался относительно ство­ла между его сечениями 0–I, III, IIIII, IIIIV, при этом промахи изменялись в пределах 0,4...1,3 м (рисунок). Подрыв кумулятивных сна­рядов осуществлялся дистанционно из укрытия с помощью электромеханического эквивалента взры­вателей с использованием конденсаторной подрыв­ной машинки КПМ-1А.

Результаты взрывов показывают, что при R≤0,8 м ствол танковой пушки поражается оскол­ками снарядов в сечениях 0–І, III. Наблюдались сквозные пробития и вспучивания в канале ствола. И то и другое приводит к полной потере боеспособности танка. Размеры кратеров на стволе от оскол­ков снаряда БК14М. больше, чем от снаряда БК4М.



Результаты поражения ствола танковой пушки осколками снаряда БК4М (числитель) и БК14М (знаменатель)



Номер опыта

Радиус

Средние размеры кратера, мм

Глубина внедре­ния, мм

Количе­ство кратеров, шт.

Зоны поражения, м

Характер поражения

промаха R, м

длина

ширина

средняя

макси­мальная

общий размер

между сече­ниями

БК4М

БК14М

1

0,4

25/43

15/18

4/4

8/8

13/16

130×400

130×340

IІІ/0–I

Сквозное про­битие 20×35мм

Выпучина в стволе 1-2 мм

2

0,5

24/38

12/16

3/4

6/7

18/11

150×380

130×420

IIІІІ/ІII

То же размером 25×30 мм

То же размером 1-3 мм

3

0,5

25/36

13/17

3/4

8/7

22/10

130×400

130×410



IIIІV/ІІIII



Повреждений нет в стволе

Повреждений нет в стволе

4

1,3

29/35

13/17

1,5/3

8/8

7/8

160×400

135×370

IIIІV/ІІІV



То же



То же

5

0,4

Противоосколочная защита на основе керамики

Поражения ствола нет



Это объясняется большей массой ВВ и несколько большими размерами стальной оболочки БК14М, что приводит к образованию более крупных оскол­ков.

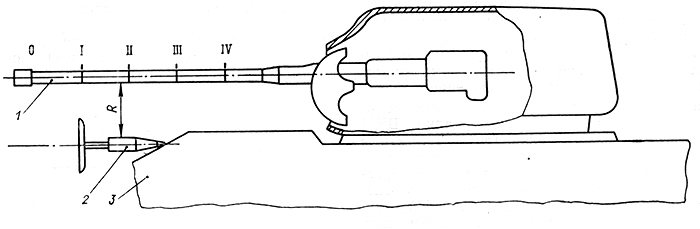

Схема испытаний ствола 125-мм танковой пушки

Схема испытаний ствола 125-мм танковой пушки:

1 – ствол; 2 – взрывающийся кумулятивный снаряд; 3–броневой корпус; – радиус промаха



Уязвимость ствола танковой пушки ставит про­блему его защиты от воздействия осколков. Вместе с противоосколочной защитой ствола возникают вопросы теплового режима ствола, точности стрель­бы, уравновешенности и ремонтопригодности тан­ковой пушки.

На первом этапе исследований получены неко­торые рекомендации по защите ствола. Материал для такой защиты должен обладать способностью выдерживать температуру в пределах –50...+350 °С без изменения своих физико-механиче­ских характеристик; должен иметь по возможности небольшую плотность; обладать высокой микро- твердостью и сопротивлением прониканию оскол­ков; иметь незначительный коэффициент теплопро­водности для защиты ствола от атмосферных фак­торов. Такие свойства сочетаются в керамических материалах: корундовая керамика, карбид крем­ния, бориды и др. В то же время керамические ма­териалы не обладают способностью к локализации разрушения от удара осколка, наоборот, они имеют склонность к трещинообразованию. Для экспери­ментальной защиты ствола были использованы пластинчатые керамические элементы из корунда размерами 200X50X5 мм. Размеры пластин были определены по результатам ранее выполненных ис­следований противопульной стойкости керамиче­ских материалов. Эти пластины крепились к стволу 125-мм танковой пушки с помощью стеклопласти­ковой ленты и специального клея. В результате вокруг ствола танковой пушки была образована оболочка типа стеклопластик–керамика.

При проведении испытаний подрываемые снаря­ды располагались параллельно поверхности ствола на расстоянии 0,4...0,6 м. Результаты испытаний показали, что ствол пушки с описанной выше за­щитой из керамических элементов не получил по­вреждений: все осколки были нейтрализованы ке­рамической защитой.

Вывод. Для уменьшения поражаемости ствола танковой пушки при близком взрыве кумулятивных снарядов на броне танка целесообразно введение противоосколочной защиты его керамическими пластинками.
