ВЛИЯНИЕ ТВЕРДОСТИ ТЫЛЬНОГО СЛОЯ БРОНИ НА ФОРМИРОВАНИЕ ОСКОЛКОВ

Н. П. Колток, И. К. Симаков

Вестник бронетанковой техники. 1989. № 9.



Приведен анализ экспериментальных данных о влиянии твердости стальной бро­ни на формирование заброневого осколочного потока. Показано, что тыльный слой из брони высокой твердости имеет большую склонность к образованию осколков при действии бронебойного или кумулятивного снарядов по сравнению с броней средней

твердости.



Известно, что тыльный слой брони оказывает существенное влияние на образование заброневого осколочного потока [1]. За последние годы прове­дены исследования сложных преград, содержащих стальные листы различной твердости [2, 3]. При этом установлено, что у монолитных преград из стали повышенной твердости, а также у сложных преград с тыльным слоем из нее уровень стойкости по отношению к бронебойным и кумулятивным сна­рядам выше, чем у преград аналогичной конструк­ции из стали средней твердости.

В связи с тем, что сталь повышенной твердости получила широкое применение в бронеконструкциях, в том числе в качестве тыльных слоев сложных преград, приобретает актуальность требующий экс­периментального исследования вопрос о влиянии твердости стальной брони на формирование оскол­ков. Объектом проведенного с этой целью исследо­вания были выбраны стали средней и повышенной твердости. Для расширения диапазона твердости были изготовлены и обработаны на высокую твер­дость образцы (специальные карточки) из стали марки БТК-1 с более высокой прочностью и пони­женной вязкостью по сравнению с серийными об­разцами из стали той же марки (табл. 1).



Таблица 1. Основные механические свойства броневых сталей

Марка стали

Предел прочности, МПа

Твердость НВ

Ударная вязкость,

Дж/см2

42СМ

952–1020

286–302

113–123

БТК-1

1180–1320

351–402

59–98

БТК-1ЭШП

1270–1320

351–402

83

БТК-1*

1619–1638

477–512

42–69

* Сталь, обработанная на высокую твердость.



Таблица 2. Результаты исследований стальных фрагментов и меди внутри и на стенках кумулятивных каверн

Преграда

Слой меди, смешанной со сталью на стенках каверны

Расположение слоя меди, смешанной со сталью

Расположение чистой меди

Стальные фрагменты

Толщина, мм

Твердость НВ

Место рас­положения

Твердость НВ

Место распо­ложения

Твердость

НВ

Размеры, мм

85

286–302

(средняя)

От середи­ны до вер­шины ка­верны

228–248

В середине каверны

150

364–375 (повышен­ная)





В конце ка­верны

В середине и в конце кавер­ны

В конце кавер­ны

387–430

10X23

85

477–512

(высокая)





В середине и в конце кавер­ны

В середине каверны

В конце и в се­редине кавер­ны

418–495

13X28




Испытания проводились путем подрыва 100-мм кумулятивных снарядов БК-3 и обстрелом 100-мм бронебойными снарядами БР-412Б и 125-мм броне­бойными подкалиберными снарядами БМ15 с про­битием и без пробития брони. Подрыв осуществлял­ся по нормали в торец монолитной стальной плиты. На каждой из трех выбранных преград – из броне­вой стали средней (42СМ), повышенной (БТК-1) и высокой (БТК-1*) твердости оказалось достаточ­ным провести по пять опытов. Определение твер­дости и металлографическое исследование (табл. 2) производились на темплетах, вырезанных из пре­град различной твердости в местах расположения каверн.

Обстрел монолитных преград из стали БТК-1ЭШП и 42СМ толщиной 80-мм снарядами БР-412Б и БМ15 производился с дальности 100 м под углом 60° с ударными скоростями vп.с.п = ±25 м/с и vп.с.п = ±50 м/с, где П.с.п – предель­ная скорость сквозного пробития преграды, соот­ветственно для указанных типов снарядов. По каж­дой из преград было произведено по пять зачетных выстрелов с попаданием. После каждого из них регистрировались скорость удара и размеры отко­лов (осколков), отделившихся от тыльного слоя брони (табл. 3).



Таблица 3. Результаты исследования преград из стали повышенной и средней твердости

Марка стали

Снаряд: калибр, мм/тип

Скорость удара, м/с

Размеры выходного отверстия / откола и толщина /, мм

42СМ

125/БМ15

1121

80X80/–

»

»

1120

70X75/–

»

»

1153

90X90/–

»



1138

80X90/–

»

»

1191

95X80/–

БТК-1ЭШП

125/БМ15

1253

–/80X145; / = 36

»

»

1243

45X40

»

»

1275

–/145X160; / = 33

»

»

1263

–/145X110; / = 38

»

»

1253

–/160X110; / = 28

42СМ

100/БР-412Б

838

150X100/–

»

»

846

155X90/–

»

»

842

170X120/–

»

»

856

115X100/–

»

»

831

145X95/–

БТК-1ЭШП

100/БР-412Б

874

–/250X250; /<40

»

»

862

–/270X240; / = 32

»

»

882

–/365X270; /<40

»

»

877

–/205X165; / = 35

»

»

870

–/160X230; /<30



Проведенные исследования показывают, что в результате внедрения кумулятивной струи в пре­грады из стали различной твердости происходит смешивание меди со сталью. На средних и донных участках кумулятивных каверн в остальных пре­градах повышенной и высокой твердости обнару­жено накопление отделившихся от стенки каверны стальных фрагментов, чистой меди и слоя меди, смешанной со сталью (рисунок). В стальной пре­граде высокой твердости обнаружены стальные фрагменты, не отделившиеся от стенки каверны.

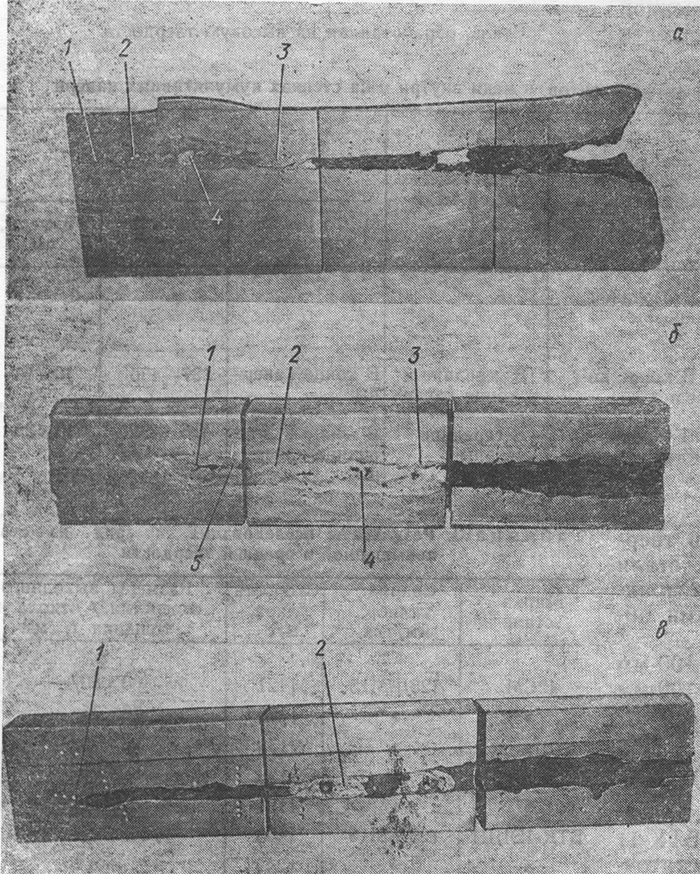

Характер поражения брони из стали повышенной (а), высокой (б) средней (в) твердости:

1 – вершина каверны; 2 – слой меди, смешанной со сталью; 3 – медь; 4, 5 – стальные фрагменты, отделившиеся и не отделившиеся от стенки каверны




Толщина слоя этих фрагментов не превышает 15 мм. Твердость НВ отделившихся стальных фраг­ментов в стальной преграде повышенной твердости составляет 387–430, что несколько выше твердо­сти самой преграды. Твердость неотделившихся стальных фрагментов в преграде из стали высокой твердости несколько ниже твердости самой прегра­ды. Количество отделившихся в процессе внедре­ния кумулятивной струи стальных фрагментов до­статочно велико; они имеют разнообразные форму и размеры–от мельчайших частиц до значитель­ных осколков. Размеры наиболее крупных из них составили 13X28 мм (см. рисунок, а).

Следовательно, процесс внедрения кумулятив­ной струи в преграды из стали повышенной и вы­сокой твердости сопровождается образованием большого количества и значительных по размерам отделившихся от каверны стальных фрагментов, ко­торые, очевидно, при пробитии брони будут вклю­чаться в общий заброневой осколочный поток и способствовать повышению поражающего действия в заброневом пространстве. Кроме того, при пробитии преград из стали высокой твердости возможно увеличение количе­ства осколков за счет разрушения слоя, не отделившегося от стенки каверны, что также будет способствовать повышению ущерба за броней.

В кумулятивной каверне, полученной в стальной преграде средней твердости, на стенках в конце и внутри средней ча­сти каверны обнаружен слой меди, сме­шанной со сталью (см. рисунок, в). Твер­дость НВ этого слоя составляет 228-248, что значительно ниже твердости самой стали. Накопление стальных фрагментов в кумулятивной каверне не наблюдается. Поэтому при пробитии брони в заброневое пространство возможно попадание, в основном, кумулятивной струи. Анализ рассмотренных результатов показывает, что при пробитии преград из стали по­вышенной и высокой твердости кумуля­тивными средствами поражения следует ожидать более мощного заброневого осколочного потока, чем при пробитии пре­град из стали средней твердости. Существенное влияние твердости тыльного слоя преграды на характер поражения и на формирование заброневого осколочного потока выявлено также при воздействии бронебойных и бронебойных подкали­верных снарядов (см. табл. 2). Резуль­таты исследований показывают, что при пробитии преград из стали БТК-1ЭШП (повышенной твердости) характерно об­разование кольцевых отколов с тыльной стороны преграды. Так, при попадании бронебойных снарядов были получены отколы, максимальные размеры которых соответственно составили 365X270 мм, а толщина 40 мм, при попадании бронебойных подкалиберных – 160X145 мм, толщина 38 мм. При таких же условиях обстрела на преградах из стали 42СМ (средней твердости) с тыльной стороны отколов не было.

Таким образом, экспериментальными исследо­ваниями установлено, что преграды из стали повы­шенной твердости, обладающие более высоким уровнем стойкости по отношению к бронебойным и кумулятивным снарядам по сравнению с прегра­дами из стали средней твердости, склонны к обра­зованию дополнительных осколков брони. При ис­пользовании их в качестве тыльных слоев защит­ных устройств для сохранения достигнутого уровня противокумулятивной и противоснарядной стойко­сти целесообразно принимать меры по локализации заброневого осколочного потока, поражающего внутреннее оборудование и экипаж бронированных машин.

Вывод. При использовании брони из стали повышенной твердости в качестве тыльного слоя в комбинированной защитной преграде следует учи­тывать возможность образования дополнительных осколков брони при пробитии преграды бронебой­ным или кумулятивным снарядом.
