УСТРОЙСТВО ЗАРЯЖАНИЯ ОРУЖИЯ БМП-3

А. П. ЛУНЬКОВ. В. Я. МАРЧЕНКО

Вестник бронетанковой техники. 1991. №5



Приводится краткое описание системы питания 30-мм автоматической пушки, автомата заряжания 100-мм пусковой установки и механизма выброса стреляных гильз боевой машины пехоты БМП-3. Оригинальная конструкция в условиях огра­ниченного объема боевого отделения БМП-3 позволяет разместить боекомплект и обеспечить заряжание двух артиллерийских систем различными типами выстрелов.



Особенность компоновки устройства заряжания оружия БМП-3 определяется тем, что в одной маске размещены 30-м м автоматическая пушка и 100-мм орудие-пусковая установка, из которых осу­ществляется стрельба четырьмя типами 30-мм бое­припасов (осколочно-фугасные зажигательные, ос­колочно-трассирующие, бронебойно-трассирующие, бронебойные подкалиберные снаряды) и двумя ти­пами 100-мм боеприпасов (осколочно-фугасные снаряды и управляемые ракеты с кумулятивной боевой частью).

Боекомплект 30-мм автоматической пушки с 2-ленточным питанием размещен в двух магазинах и горизонтальных рукавах, установленных на полу боевого отделения; каждый рукав имеет проем и закрывается крышкой-поликом. У рукавов уста­новлен механизм подачи снарядных лент, который соединяет тракты питания в 2-ручьевой вертикаль­ный винтовой рукав. Винтовой рукав через короб­чатую горловину переходит в подвижный пластин­чатый тракт, соединенный с пушкой переходной плитой, которая имеет окно для прохождения сна­рядных лент. Подвижный рукав изготовлен из скоб с проемами, в которых размещены телескопические направляющие, ограничивающие поперечные перемещения снарядных лент при подаче ИХ К пушке во время стрельбы.

Для снятия телескопически направляющих при заправке лент в пушку они установлены на переходной плите и горловине посредством фигурных пальцев и скоб с пружинными защелками. Проем пластинчатого подвижного рукава ориентирован к люку загрузки лент, выполненному в крыше башни. Такое исполнение позволяет загружать боекомплект 30-мм пушки через люк на крыше башни в горловину, далее в винтовой рукав с раздаточной коробкой и через горизонтальные рукава в магазины с последующей раскладкой лент и заправкой их концов в пушку. Это исключает протягивание лент через боевое или десантное отделение, как это предусмотрено в БМП-2. При стрельбе звенья снарядной ленты отводятся в звеньесборник, установленный на полу боевого отделения машины.

Для заряжания 100-мм орудия-пусковой установки с последующей экстракцией стреляных гильз БМП-3 снабжена автоматом заряжания, который содержит механизированную укладку, механизм s подачи с досылателем и механизм выброса [1—7] (рис. 1).



Автомат заряжания и механизм выброса стреляных гильз БМП-3:

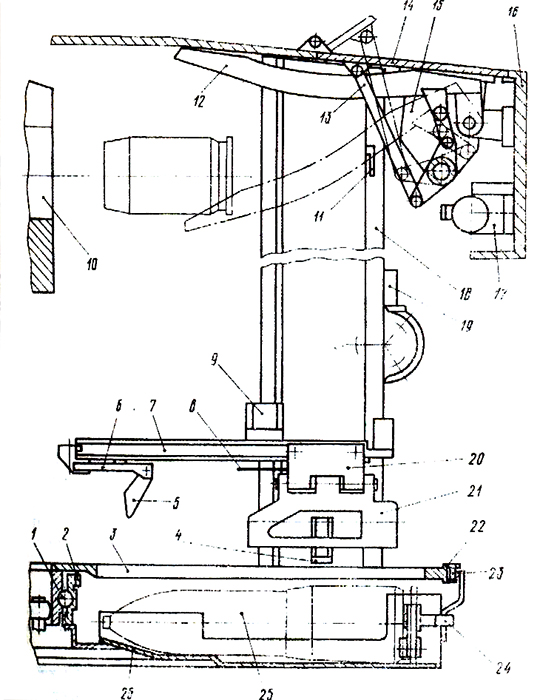

Рис. 1. Автомат заряжания и механизм выброса стреляных гильз БМП-3:

1— погонное устройство; 2 — зубчатый венец; 3 — пол; 4, 5, 24 — упоры; б — рычаг; 7, 18, 22 — направляющие; 8 копир; 9 — карет­ка; 10 пусковая установка; 11 — ограничитель; 12 — лоток; 13 — система тяг; 14 — крышка 15, 19 — приводы: 16 —башня; 17 — досылатель; 20 основание; 21 захват; 23 ролик; 25 боеприпас. 26 — платформа;




Механизированная укладка имеет подвижную платформу 26 сварной конструкции, установленную под полом 3 боевого отделения и выполненную из лотков, открытых сверху и по наружному конту­ру. В полу боевого отделения есть кольцевая 2-сто­ронняя направляющая 22, на которую опираются ролики 23 подвижной платформы. Центральная часть платформы связана с полом погонным уст­ройством 1, зубчатый венец 2 которого соединен с шестерней электромеханического и с шестерней ручною приводов. Для стопорения платформы в рабочем положении механизированная укладка со­держит стопор, установленный на полу в зоне коль­цевой 2-сторонней направляющей 22. Шток стопо­ра соединен с двумя электромагнитами ЭЛС-3 и взаимодействует со стопорными плавками 6 (рис. 2) па подвижной платформе 7. Для точной остановки загруженного выстрелом лотка на линии выдачи, а также во избежание заклинивания што­ка в отверстии стопорной планки уже разработан и находится на стадии внедрения стопор с дополни­тельным упором 1, выполненным в виде втулки со скосом, охватывающей шток 2, который работает следующим образом.

Перед началом движения платформы 7 включа­ется реверс электродвигателя, кромка стопорной планки 6 поджимается к упору 1. Шток 2, установ­ленный в упоре 1, выдергивается из отверстия плавки электромагнитом 3. При поступлении электрического сигнала с концевого выключателя 5 о поднятом штоке 2 электродвигатель переклю­чается на прямой ход, противоположная кромка стопорной планки 6, воздействуя на скос упора 1, отжимает его из отверстия планки 6, платформа 7 подает лоток на линию выдачи выстрела. При сто­порений шток и упор опускаются в отверстие сто­порной планки 6 одновременно под действием пру­жины 4 штока.



. Стопор механизированной укладки;
1 — упор, 2 — шток 3 — электромагнит; 4 — пружина; 5 -- концевой выключатель; 6 — стопорная планка; 7 — платформа

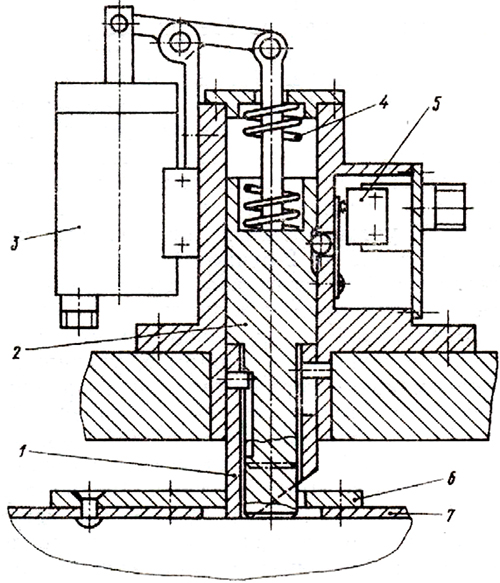

Рис. 2. Стопор механизированной укладки;

1 — упор, 2 — шток 3 — электромагнит; 4 — пружина; 5 -- концевой выключатель; 6 — стопорная планка; 7 — платформа



Для исключения осевою перемещения боеприпаса на лотке механизированной укладки установ­лен подпружиненный упор 24 (см. рис. 1), содержа­щий копирные заходные поверхности и скосы. Это фиксирует боеприпас за фланец гильзы и позволяет извлечь его из лотка вверх без выключения упора 24 при ручном заряжании. Боеприпасы размещены с минимальным зазором между оживальной частью снаряда.     Это позволяет захватить боеприпас у гильзы и удержать его при перемещении вдоль оси канала ствола. Захват и подача боеприпаса осу­ществляются механизмом подачи в виде подвижной каретки 9 (см. рис. 1) на вертикальной направляю­щей 18. Подвижная каретка имеет направляющую 7 с V-образными пазами, в этих пазах на роликах установлено основание 20 с захватом 21, который выполнен в виде 2-плечих рычагов (лапок), свя­занных между собой пружинами. Лапки захвата в закрытом положении фиксируются подпружинен­ным стопором, взаимодействующим с одной из них. Лапки закрываются, когда каретки 9 опускаются в механизированную укладку, при этом рычаг одной из лапок отжимается вверх неподвижным упором 4, установленным на вертикальной направляющей 18. На переднем конце горизонтальной направляю­щей 7 подвижной каретки установлен подпружи­ненный к центру захвата рычаг 6 с установленным на пружине упором 5, который взаимодействует с копиром 8 основания.

Механизм подачи работает следующим образом. Подвижная каретка 9 с открытыми лапками из сво­его промежуточного положения (над полом боевого отделения) опускается электромеханическим при­водом 19 с замкнутой приводной цепью в механи­зированную укладку на боеприпас 25, который на­ходится а линии выдачи. При движении нижней кромки лапок на середине боеприпаса рычаг одной из лапок, упираясь в неподвижный упор 4 верти­кальной направляющей 18, отжимается вверх — лапки закрываются. В крайнем положении подпру­жиненный стопор заскакивает под рычаг одной из лапок, фиксируя их в закрытом положении. После подъема каретки 9 на линию досылания по верти­кальной направляющей 18 включается цепной досылатель 17, установленный на заднем секторе башни. Толкатель на 2-ручьевой цепи досылателя 17, упираясь в фланец гильзы, перемещает боепри­пас вместе с основанием захвата по горизонталь­ной направляющей 7 к пусковой установке 10. Ко­пир 8, взаимодействуя с упором 5, установленным на переднем конце горизонтальной направляющей 7, отжимает его в сторону; подпружиненный сто­пор закрытых лапок упирается в упор горизонталь­ной направляющей, отжимается и освобождает ры­чаг лапки захвата. При этом часть боеприпаса уже находится в канале ствола.


Захват под действием пружин раскрывается, цепь досылателя продолжа­ет перемещать боеприпас в канал ствола; основа­ние с открытыми лапками захвата под действием возвратной пружины возвращается в исходное по­ложение, на освободившееся место возвращается подпружиненный рычаг 6 с упором 5, перекрывая путь боеприпасу из канала ствола. Это предусмат­ривается на тот случай, если цикл досылания пре­рвется из-за отказа досылателя. После закрытия клина затвора цепь досылателя возвращается в ис­ходное положение, каретка опускается в промежу­точное положение при заряжании в автоматичес­ком одиночном режиме или в механизированную укладку для захвата очередного боеприпаса при заряжании в режиме «Серия». Основание с захва­том фиксируется в крайнем заднем положении под­пружиненным фиксатором, установленным на гори­зонтальной направляющей. Установка каретки ме­ханизма подачи на односторонней направляющей, размещенной за зоной перемещения боеприпаса, позволяет заряжать управляемые ракеты, предварительно переместив каретку из промежуточного крайнее верхнее положение, пусковая установка выходит на угол, удобный для заряжания.

Во избежание самопроизвольного закрывания лапок захвата под действием инерционных сил при перемещении каретки вверх до упора перед заряжанием управляемой ракеты в верхней части вертикальной направляющей установлен упругий ограничитель 11, взаимодействующий с внутренне поверхностью открытых лапок.

Для удаления стреляной гильзы за пределы боевого отделения в кормовой части башни установлен механизм выброса (см. рис. 1), содержащий люк выброса с крышкой и расположенный на крыше башни 16 в ее кормовой части, а также направляющий лоток 12, установленный над досылатель 17, и электромеханический привод 15, закрепленный на крыше башни. Привод механизма выброса связан системой тяг 13 с крышкой 14 люка выброса и с направляющим лотком 12, что позволяет опускании направляющего лотка в рабочее положение одновременно открывать крышку люка.

После выстрела откатные части фиксируются заднем положении, пусковая установка приходит, на угол выброса, совмещенный с углом заряжания. При этом опускается направляющий лоток, открывается крышка люка выброса. После этого откатные части, срываясь с заднего шептала, идут в кат, в конце его открывается клин затвора, по направляющему лотку гильза удаляется из боев отделения. Конструктивные решения, использованые в механизме заряжания 100-мм орудия-пусковой установки и в механизме выброса стреляных гильз, позволяют обеспечить скорострельно 10...12 выстр./мин.

Часть боекомплекта 30-мм пушки и 100-мм орудия-пусковой установки размещена в стационарной универсальной боеукладке в корпусе машины между боевым и моторно-трансмиссионным отделениями БМП-3.



Вывод. Устройство заряжания 30-мм автоматической пушки и 100-мм орудия-пусковой установки обеспечивает стрельбу всеми штатными боеприпасами пасами с высокой скорострельностью и позволяет упростить процесс загрузки боекомплекта в БМП.




СПИСОК ЛИТЕРАТУРЫ

  1. А. с. 252412 СССР. Механизм подвода патронных лент к автоматическому оружию / Ю. Д. Лукин, А. П. Луков.
  2. А. с. 233961 СССР. Механизированная укладка припасов / А. П. Луньков, С. Ф. Киселев и др.
  3. А. с. 268861 СССР. Стопор устройства перемещения боеприпасов / В. Я. Марченко, И. Л. Мельников.
  4. А. с. 272479 СССР. Боевое отделение бронеобъекта / А. В. Курлов, В. Я. Марченко, А. П. Луньков.
  5. А. с. 220918 СССР. Механизм подачи боеприпасов  П. Луньков, В. Я. Марченко, Н. Л. Мельников и др.
  6. А. с. 300867 СССР. Воеукладка / В. Я. Марчш Н. Л. Мельников.
  7. А. с. 243828 СССР. Механизмы подачи боеирипасов / Я. Марченко, Λ. П. Луньков, Н. Л. Мельников.
