ВЛИЯНИЕ ТОЛЩИНЫ ПЛАСТИНЫ НА ЭФФЕКТИВНОСТЬ ДИНАМИЧЕСКОЙ ЗАЩИТЫ

Е. В. Кирющенко, Н. А. Каштанов, Д. А. Рототаев, В. А. Григорян

Вестник бронетанковой техники. 1991. №11



Изложены результаты исследований, показывающие существование параметров ди­намической защиты, превышение которых практически не увеличивает ее защищающую способность. Значения параметров, необходимых для достижения в данных условиях максимальной защищающей способности от бронебойных подкалиберных снарядов, близки к значениям этих параметров для защиты от кумулятивных боеприпасов, а ослабленные зоны в этой защите примерно одинаковы при попадании бронебойных подкалиберных снарядов и кумулятивных средств поражения. Это позволяет выбрать рациональные параметры конструкции динамической защиты танка от обоих видов боеприпасов.



Основными средствами поражения броневой защиты лобовой проекции танка являются броне­бойные подкалиберные снаряды (БПС) и кумуля­тивные средства поражения (КСП) – ПТУР и ку­мулятивные снаряды (КС). Несмотря на разли­чие в принципах действия этих средств, эффектив­ная защита от них может быть достигнута одним способом – рациональным выбором параметров конструкции динамической защиты (ДЗ). Для это­го, однако, необходимо исследовать свойства ДЗ при воздействии на защищаемую ею броню БПС и КСП.

Основные поражающие элементы ДЗ – это ме­таемые взрывом пластины и продукты взрыва

(ПВ) защитных зарядов взрывчатых веществ (ВВ). Из-за ограниченной массы этих зарядов в современных конструкциях ДЗ воздействием ПВ на БПС в расчетных оценках можно пренебречь. Поэтому в первом приближении расчет ДЗ при воздействии БПС сводится к выбору параметров пластины (материала, толщины, скорости мета­ния) и ее установочных размеров на броневой де­тали танка с учетом скорости снаряда, его физи­ко-механических характеристик, угла встречи с преградой.

В работах [1, 2] получены зависимости, позво­ляющие в заданных условиях взаимодействия осу­ществить выбор необходимых параметров ДЗ от БПС. Как показали результаты исследований [1– 41 увеличение энергии противодействия ДЗ, например, за счет увеличения толщины метаемой пластины приводит сначала к резкому снижению бронепробивной способности как БПС [1, 2], так и КСП [3, 4]. Но, начиная с некоторого значения толщины, пластины, бронепробивная способность обоих типов снарядов практически не снижается, т. е. защищающая способность ДЗ не возрастает. Данная зависимость прослеживается в широком диапазоне изменения условий эксперимента, бла­годаря чему оказывается возможным рационально выбрать параметры ДЗ.

Следует отметить, что в случае воздействия КСП продукты взрыва разрушают кумулятивную струю до тех пор, пока давление в них не упадет ниже критического уровня, своего для каждого типа струи (например, для струи кумулятивного снаряда ЗБК14М этот уровень – 200 МПа). При этом для получения наибольшего эффекта от дей­ствия ПВ необходимо выбирать такие параметры ДЗ, при которых расстояние между метаемыми пластинами к моменту падения давления до кри­тического уровня не превышает двух-трех толщин заряда ВВ. Это условие может быть выполнено путем выбора соответствующей скорости метания пластин.

Анализ результатов исследований [1, 2] пока­зывает, что с увеличением времени воздействия на БПС движущейся пластины эффективность ДЗ возрастает. Аналогичный результат получен и для случая воздействия пластины на кумулятивную струю.

Согласно расчетным оценкам, рациональные толщины пластин для ДЗ от БПС и от КСП близ­ки друг к другу. Так, например, в случае защиты от БПС типа ДМ13 (ФРГ), который является ана­логом отечественного снаряда ЗБМ42, рациональ­но использовать стальную пластину толщиной 10–15 мм, метаемую на снаряд со скоростью 700–750 м/с под углом встречи со снарядом 68°. В случае защиты от КСП типов ЗБК14М, 9Н138 в тех же условиях значение необходимой толщины пластины составляет 8–10 мм. Таким образом, ДЗ с параметрами, выбранными для защиты от БПС, действует и на КСП. Данный результат поз­воляет разработать ДЗ, действующую и на БПС, и на КСП.


Действие ДЗ на средство поражения может быть произведено как одной, так и двумя пластинами, метаемыми в противоположных направлениях. Однако из-за массогабаритных ограничений на конструкцию ДЗ, например, при ее размещении на башне и на носовой части корпуса танка зачастую трудно осуществить эффективное двустороннее метание пластин. В подобных случаях метать пластины приходится в направлении, противоположном движению снаряда.

В связи с тем, что с увеличением времени воздействия на проникающее средство поражения эффективность ДЗ возрастает, целесообразно, чтобы пластина как можно раньше пришла в движение, вступая во взаимодействие с головной частью средства поражения. Упреждающее метание пла­стин можно осуществить, например, используя контактные датчики, установленные перед пластиной. При их замыкании средством поражения происходит опережающий подрыв заряда ВВ и метание пластины на головную часть этого средства. Данный способ сложен из-за необходимости автономного источника питания, системы выдачи инициирующего импульса и дополнительных детонаторов для подрыва ВВ. Вместо него можно воспользоваться принципом передачи детонации между слоями элементов ДЗ, содержащих заряды ВВ и расположенных за лицевым экраном. Установлено [6], что при воздействии БПС на лицевой экран и проникании через него образуется осколочный поток, состоящий из осколков экрана и головной части снаряда. Ударное воздействие осколочного потока и корпуса БПС на первый слой элементов ДЗ, расположенный за лицевым экраном (рис. 1), приводит к возбуждению в нем детонации и метанию пластин первого слоя.

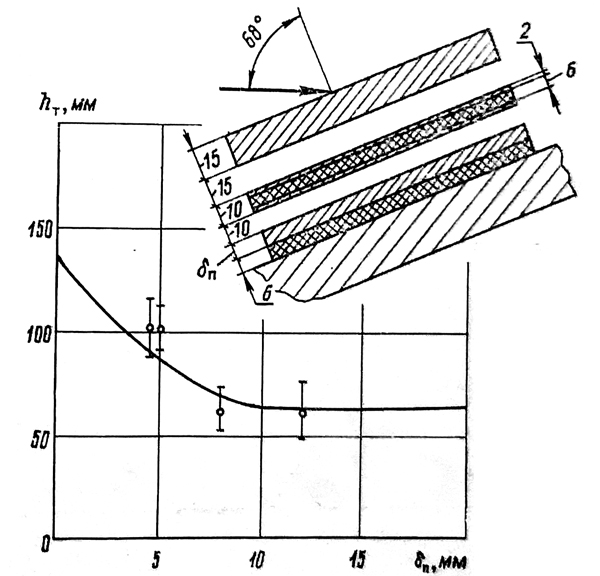

Рис. 1. Зависимость глубины внедрения в основную прегра­ду hт БПС типа ЗБМ42 от толщины стальной пластины σп: кружки – экспериментальные точки; линия – расчетная кривая



Верхняя пластина и ПВ, воздействуя на лицевой экран, вовлекают его в движение. Соударение нижней пластины со вторым слоем элементов ДЗ приводит к возбуждению в нем детонации и метанию пластин первого и второго слоя элементов ДЗ навстречу снаряду. Все описанные процессы происходят до внедрения снаряда во второй слой, и, следовательно, пластины начинают движение до подхода БПС. В случае воздействия КС вследствие более высокой, чем у БПС, скорости кумулятив­ной струи возбуждение детонации во втором слое элементов ДЗ осуществляется при проникании в него головной части струи. Некоторая часть струи не подвергается воздействию пластин, проходя до начала их метания, что снижает эффективность защиты по сравнению с тем, когда они начинают воздействовать на головную часть струи в момент ее подхода [4]. Однако этот недостаток частично компенсируется воздействием на струю ПВ.


С целью установления зависимости защищаю­щей способности ДЗ от толщины пластины, метае­мой на средство поражения, проводилось экспери­ментальное исследование: изменялась толщина пластины σп второго слоя элементов ДЗ (см. рис. 1), которая, как показано выше, метается навстречу средству поражения. Глубина внедрения hт измерялась по нормали к преграде. Для сопо­ставления были проведены расчеты по методике [2]. Результаты расчета и эксперимента хорошо соответствуют друг другу и качественно совпадают с данными, полученными в работе [2].

Рассмотрим, как выглядят каверны в основной преграде (рис. 2). При отсутствии в конструкции элементов ДЗ происходит ее пробитие (см. рис. 2,а), Использование стальной пластины тол­щиной 5 мм обеспечивает непробитие. Каверна имеет удлиненный вид с заглублением в основную преграду (см. рис. 2, б). Как видим, ДЗ дестабилизирует и разрушает БПС, уводя снаряд с траектории при его проникании в основную преграду и поворачивая в сторону от нее. Об этом свидетельствует остаток снаряда в правой части каверны на рис. 2, б. При увеличении толщины σп каверна удлиняется, принимая вид борозды на поверхности преграды.

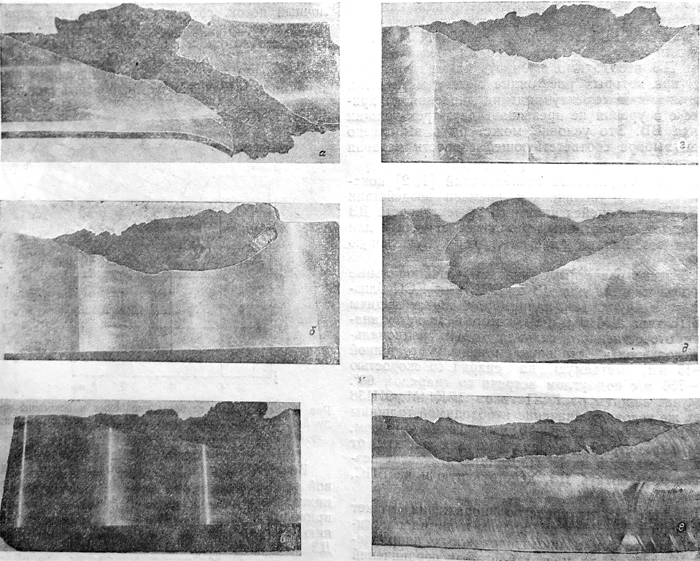

Рис. 2. Характерные виды каверн в основной преграде при воздействии БПС типа ЗБМ42 (а–г) и типа ЗБМ22 (д, е):

а – без элементов ДЗ; б, в, г – с элементами ДЗ, у которых толщина σп равна 5, 5,15 мм соответственно



Полученные снарядом повреждения приводя почти к его рикошетированию от основной преграды. Аналогичное изменение вида каверны наблю дается при обстреле ДЗ снарядом ЗБМ22 (см рис. 2, д, е).

Перейдем от зависимости hт = f(σп) к Y = f(σп) к где Y – защищающая способность ДЗ по ходу БПС, учитывая тыльный подпор, при которой обеспечивается непробитие основной преграды.



Y = L – (hт + 1,5dc)/θ ,



Где L бронепробивная способность БПС в данных условиях; 1,5dc – подпор, выраженный через диаметр БПС dc; θ – угол встречи БПС с прегра­дой (рис. 3).

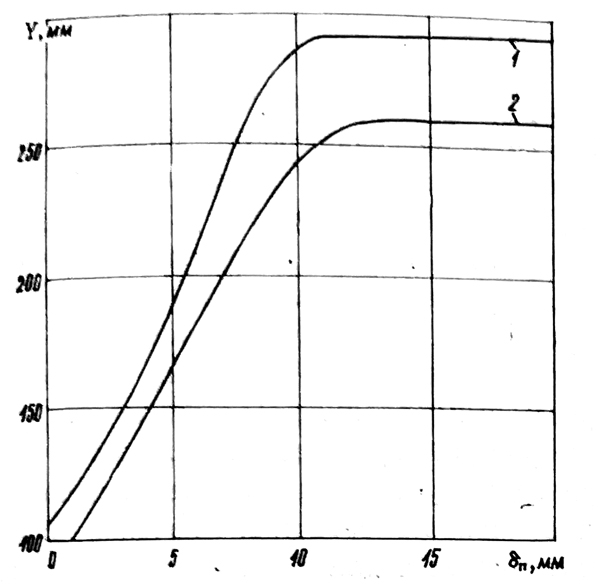

Рис 3. Зависимость защищающей способности ДЗ Y от тол­щины пластины σп:

1 – в случае размещения ДЗ на носовой части корпуса; 2 – в слу­чае размещения ДЗ на башне



Из рисунка следует, что при превышении оп­тимального значения σп защищающая способность ДЗ не возрастает. Кривая 2 проходит ниже кри­вой 1, так как на башне ДЗ установлена под боль­шими углами встречи с БПС (60...68°), чём основная защищаемая преграда (15..30°). Полу­ченные снарядом повреждения развиваются при проникании в основную преграду в меньшей сте­пени, чем при размещении ДЗ в носовой части кор­пуса.

Рассмотрим функционирование ДЗ с двумя слоями элементов при воздействии кумулятивной струи от лабораторного кумулятивного заряда (рис. 4). В момент проникания струи во второй слой элементов ДЗ и подрыва заряда ВВ в нем (см. рис. 4, а) струя имеет локальные поврежде­ния, полученные при воздействии стальных пла­стин толщиной 2 мм и ПВ первого слоя. После этого осуществляется метание пластины второго слоя. Выбор необходимой толщины стальной пла­стины второго слоя обеспечивает практически пол­ное «уничтожение» струи (см. рис. 4, б).

Эксперимент в натурных условиях показал (рис. 5), что в результате взаимодействия ДЗ данной конструкции с кумулятивной струей, дефор­мирующейся при подрыве боевой части КС типа 9Н138, бронепробивная способность последней снижается на 70...80 %. Как видим на рис. 5, а, при всех значениях σп наблюдается тенденция к снижению защищающей способности ДЗ при уве­личении длины l участка лицевого экрана, нахо­дящегося «под» КСП в момент касания его взры­вателя поверхности лицевого экрана. Для всех толщин пластины остаточная глубина внедрения струи хост при малых значениях l практически одинакова потому, что струя проходит через оба элемента ДЗ, последовательно возбуждая в них детонацию зарядов ВВ и подвергаясь воздействию ПВ и пластин обоих слоев элементов ДЗ. При увеличении l наступает момент, когда движущаяся под углом к ДЗ струя проходит только через пер­вый слой элементов, возбуждая в нем детонацию ВВ. Во втором слое детонация возбуждается не от воздействия струи, а при ударном воздействии на него пластины первого слоя. Это происходит пос­ле преодоления пластиной первого слоя зазора между ней и вторым слоем элементов ДЗ. Затем осуществляется метание пластины второго слоя, выход се на траекторию струи и воздействие на струю. К этому моменту часть кумулятивной струи вследствие своей высокой скорости (5...8 км/с) успевает пройти через зону действия ДЗ и углу­биться в основную преграду. В итоге глубина ос­таточного внедрения струи увеличивается.

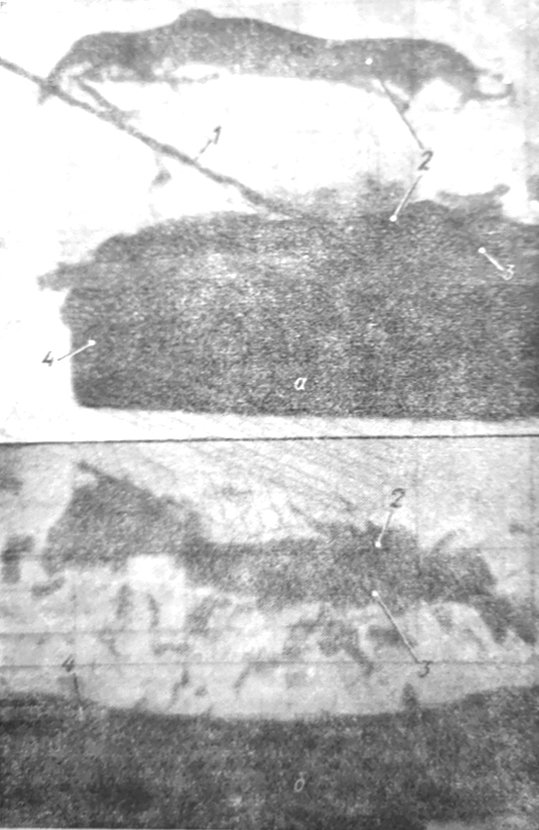

Рис. 4. Рентгенограммы функционирования ДЗ яри воздействии кумулятивной струи в моменты ее проникания во второй элемент ДЗ и подрыва в нем заряда ВВ (а) и окончания взаимодействия, когда струя полностью «уничтожена» (б), отстоящие от момента подрыва лабораторного кумулятивного заряда на 80 и 130 мкс соответственно;

1 – кумулятивная струя; 2 – пластины первого элемента ДЗ; 3 – пластина второго элемента ДЗ (σп = 5 мм ) ; 4 – броневая плита




При увеличении толщины σп уменьшается ско­рость метания пластины и, следовательно, увели­чивается время, протекающее до момента входа ее во взаимодействие со струей. Это приводит к уве­личению длины участка струи, проникающего че­рез зону действия ДЗ неповрежденным и к уве­личению глубины остаточного внедрения. Поэтому с увеличением σп зависимости хост = f(l) стано­вятся круче.

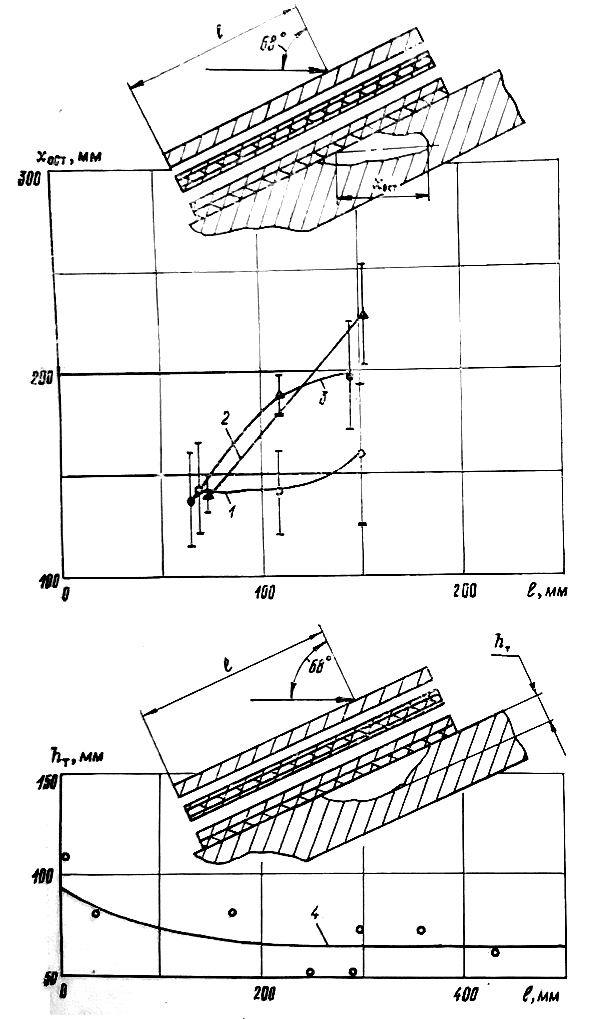

Рис. 5. Зависимость глубин внедрения в основную броневую преграду хост и hт кумулятивной струи (а) и БПС (б) от удаления l места попадания от края лицевого экрана:

1, 2, 3, 4  σп 2 = 4; 5; 8; 10 мм соответственно. Длина лицевого экрана

в опытах с КС – 260 мм , с БПС – 500 мм




В случае взаимодействия ДЗ с БПС (см. рис. 5, 6) ход кривой hт = f(l) можно  объяснить тем, что при увеличении l увеличивается «рабо­чая» длина пластин, воздействующих на БПС, а следовательно, растет степень разрушения и дестабилизации снаряда. Разрушенные осколки сна­ряда имеют малую массу и потому не способны проникнуть дальше лицевых слоев основной пре­грады. Они поворачиваются в сторону от прегра­ды, образуя каверну в виде борозды (см. рис. 2).

При этом кривая на рис. 5, б насыщается – защищающая способность ДЗ в данных условиях достигает максимальной величины. Бронепробиваимость БПС типа ЗБМ42 в данном случае снижается на 60–80 %.

Анализ результатов исследований позволил выявить ослабленные зоны в конструкции ДЗ, в которых эффективность действия защиты снижен на 10–20 % по сравнению с зонами, в которых достигается максимальная защищающая способность ДЗ. Данный недостаток устраним путем размещения ДЗ в секциях, установленных непосредственно друг за другом. При этом обеспечиваете перекрытие ослабленных зон соседними секциям).

Итак, в конкретных условиях взаимодействия со средствами поражения существуют значения параметров ДЗ, превышение которых практически не приводит к увеличению ее защищающей способности от данного средства. Значения параметров ДЗ, необходимых для достижения в данных условиях максимальной защищающей способности от БПС, близки к значениям этих параметров для защиты от КСП. Ослабленные зоны ДЗ примерно одинаковы как при воздействии БПС, так и КСП. Это позволяет разрабатывать ДЗ, защищающую броню танка от обоих видов противотанковых боеприпасов.

Вывод. Рациональные толщины пластин для динамической защиты от бронебойных подкалиберных снарядов и кумулятивных средств поражения близки друг к другу.

При этом достигается снижение бронепробиваемости бронебойных подкалиберных снарядов 60–80 %, а кумулятивных средств поражения 70–80 %.




СПИСОК ЛИТЕРАТУРЫ

  1. Кирющенко Е. В. и др. Взаимодействие снаряда с преградой, содержащей заряд взрывчатого вещества // Вестник бронетанковой техники. 1984. № 11. С. 23–27.
  2. Кирющенко Е. В., Платов А. И., Рототаев Д. А. Расчет взаимодействия бронебойного подкалиберного снаряда преградой, включающей динамическую защиту // Вестник бронетанковой техники. 1990. № 3. С. 19–23.
  3. Кирющенко Е. В., Постнов В. Н., Рототаев Д. А. Расчет предельных параметров динамической защиты // Оборонная техника. 1988. № 6. С. 19–22.
  4. Кирющенко Е. В. и др. Некоторые вопросы противокумулятивной динамической защиты // Оборонная техника. 1989. № 7. С. 19–23.
  5. Кирющенко Е. В., Сорокин Е. В. Оценка влияния продуктов взрыва элемента динамической защиты на бронепробиваемость кумулятивного снаряда // Вестник бронетаввой техники. 1988. № 4. С. 33–36.
  6. А. с. 292447 СССР. Устройство динамической зашиты бронированного объекта / Е. В. Кирющенко и др. А.с. № 3202699. Заявл. 22.06.88.
