Г. Е. КОРОЛЕВ. И. М. НАУМИК

БРОНЕВАЯ ЗАЩИТА АНГЛИЙСКОГО ТАНКА «ЦЕНТУРИОН»

(Вестник бронетанковой техники, № 3, 1978)



В настоящее время имеется тринадцать модификаций английского танка «Центурион» (от Мк-1 до Мк-13). Основными модификациями являются Мк-3, Мк-7 и Мк-10. Модификация танка «Центурион» Мк-3 поступила на вооружение в 1952 г., Мк-7—в 1954 г., а Мк-10 —в 1958 г. Броневой корпус всех модификаций танка «Центурион» сварен из гомогенной катаной брони средней твердости. На Мк-1 башня сварная из гомогенной катаной брони средней твердости, на остальных модификациях башня литая с приваренным катаным листом крыши.

Модификация танка «Центурион» Мк-9, в отличие от предшествующих модификаций, имеет два вида бронирования верхней лобовой части: на Мк-9 — сплошной лист,

на Мк-9А*— на основной лист наложен и приварен дополнительный лист.



БРОНЕВАЯ ЗАЩИТА АНГЛИЙСКОГО ТАНКА «ЦЕНТУРИОН»

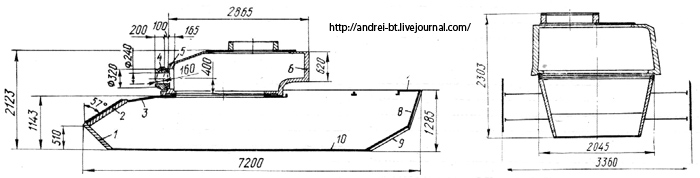

Рисунок. Геометрическая схема броневой защиты модификаций танка «Центурион» :

1 - нижний лобовой лист, 2 - верхний лобовой лист, 3 - подбашенный лист крыши, 4 - маска пушки, 5 - лоб, 6 -корма, 7 - кормовая часть крыши, 8 - верхний кормовой лист, 9 - нижний кормовой лист, 10 — днище



Броневая защита корпуса модификаций танков «Центурион» Мк-1—Мк-9 одинаковая. Броневая защита корпуса модификаций танков «Центурион» Мк-9А и Мк-10 отличается от предыдущих модификаций толщиной верхнего лобового листа и толщиной кормовых листов. Повышение броневой защиты лобовой проекции модификации танка «Центурион» Мк-9А выполнено при очередной модернизации. Броневая защита башни всех модификаций танка одинакова.

На башнях танков, начиная с модификации Мк-7, установлена вращающаяся командирская башенка. На модификациях Мк-9, Мк-9А и Мк-10 установлена башня несколько больших размеров, что обусловлено установкой 105-мм пушки. Башня модификации Мк-10 отличается от башни Мк-9А устройством командирской башенки, формой и уплотнением маски башни. Вращающаяся командирская башенка с люком и приборами наблюдения размещена на башне справа. Люк на Мк-9А закрывается круглой сплошной крышкой, а на Мк-10 — круглой крышкой, состоящей из двух половин.

С левой стороны в крыше башни имеется люк заряжающего прямоугольной формы. Люк закрывается крышкой, состоящей из двух половин.

В левой передней части корпуса расположена ниша боеукладки, которая отделена от отделения управления стальной перегородкой толщиной 5,5 мм, приваренной к корпусу; сзади ниша имеет съемную стальную перегородку. Между моторно-трансмиссионным и боевым отделениями установлена стальная перегородка толщиной 16 мм. В перегородке имеются люки, закрываемые крышками, для доступа к двигателю.

Таблица 2



Толщина и угол наклона от вертикали броневых деталей корпуса и башни танка «Центурион» Мк-1, Мк-3, Мк-9, Мк-9А и Мк-10

Наименование

Мк-1

Мк-2

Мк-3

Мк-9

Мк-9 А

Мк-10

1. Броневая защита корпуса:

верхний лобовой лист

76/57

76/57

76/57

75/57

76+45
57

127/57

нижний лобовой лист

76/44

76/44

76/46

76/46

76/46

76/46

бортовой лист

51/10

51/10

51/12

51/12

51/12

51/12

экран

6/0

6/0

6/0

6/0

6/0

6/0

верхний кормовой лист

38/7

38/7

39/7

39/7

Нет листа

Нет листа

нижний кормовой лист

крыша (подбашенный лист)


крыша (кормовая часть)

38/62
28
78

13/90

38/62
28
78
13/90

39/62
30
80
13/90

35 62
30
80
13/90

35/62
30
80

13/90

35/62
30
80

13/90

днище

17/90

17/90

16/90

16/90

16/90

16/90

2. Броневая защита башни:

маска пушки



152/цил

152/цил

160/цил

160/цил

160/цил

лоб

127/0

152/0

152/0

165/0

165/0

165/0

борт

76/0

133/0

90/0

112/10

112/10

112/10

корма

76/0

89/0

62/0

112/0

112/0

112/0

крыша (литая часть)

-

51/73

51/73

51/73

51/73

51/73

крыша (катаный лист)

25/90

25/90

30/90

30/90

30/90

30/90

Примечание. В числителе приведена толщина в миллиметрах, а в знаменателе — угол наклона от вертикали в градусах.



Схема бронирования танка «Центурион» Мк-9А и Мк-10 приведена на рисунке.  В табл. 1 приведены толщина и угол наклона, а в табл. 2 — твердость и химический состав броневых деталей корпуса и башни модификаций танка «Центурион».

Во всех модификациях танка нижний лобовой лист выступает за габариты корпуса, образуя кронштейны для крепления к ним натяжных механизмов.

Борта корпуса изготовлены из целых броневых листов, которые приварены к лобовым и кормовым листам. Снизу к бортам приварено днище, изготовленное из одного броневого листа. Днище выполнено без редана и выштамповок. В нем имеется семь люков, закрываемых крышками.

Подбашенный лист и крыша отделения управления выполнены из одного броневого листа. Зазор между подбашенным листом и нижним срезом юбки башни не защищен от попадания пуль и осколков снарядов. В то же время, предусмотрена защита стыков крышек люков водителя и заряжающего от проникновения осколков пуль и свинцовых брызг: для люка водителя — спереди выступающей кромкой верхнего лобового листа, а слева и справа — планками, приваренными к крыше корпуса; для люка заряжающего — спереди, слева и сзади — приваренными к крыше башни планками, а справа — командирской башенкой. Борта закрыты противокумулятивными экранами, каждый из которых состоит из трех броневых съемных листов.

В левом бортовом листе корпуса, в зоне боевого отделения, находится люк для загрузки боеприпасов. С левой стороны башни имеется люк для выбрасывания стреляных гильз. Люк запасного выхода в днище танка отсутствует.

Исследование твердости и химического состава показало:

— броневые детали корпусов модификаций танков «Центурион» Мк-3, Мк-9, Мк-9А, за исключением днища Мк-9, по своему химическому составу относятся к хромоникельмолибденовым сталям, днище корпуса танка Мк-9 изготовлено из хромоникельмарганцовистомолибденовой стали;

— дополнительный броневой лист толщиной 45 мм, приваренный к основному носовому листу модификации танка Мк-9А, и верхний носовой лист танка Мк-10 толщиной 127мм, изготовлены также из хромоникельмолибденовой стали;

— башни танков Мк-3 и Мк-9А отлиты из марганцовоникельмолибденовой стали;

— броневые детали корпуса по твердости, за исключением днища Мк-9, относятся к броне средней твердости (диаметр отпечатка 3,50—3,75 мм);

 днище корпуса танка Мк-9 имеет более низкую твердость (диаметр отпечатка 4,2 мм);

— химический состав броневых деталей корпусов и башен танков модификаций Мк-3, Мк-9 и Мк-9А примерно одинаков.



Таблица 2

Твердость и химический состав броневых деталей танка «Центурион»

Наименование

Обозна-
чение

Модифи-
кация

Диаметр
отпечат-ка, мм

Химический состав

С

Мn

Si

S

Р

Сг

Ni

Mo

Верхний лобовой
лист

2

Мк-3
Мк-9
Мк-9А

3,70

0,31
0,29-0,30
0,30

0,60
0.61 -0.62
0,65

0,26
0,45—0,47
0,21

0,019
0,011

0,014
0,023

1,55
1,42-1,55
1,60

0,88
0,58-0,68
0,90

0.36
0,35-0.38
0,40

Верхний лобовой
лист

1

Мк-10



0,30

0,58

0,23

0.011

0,026

1,54

0.88

0,39

Нижний лобовой
лист

1

Мк-3
Мк-9
Мк-9А

3,70
3,70

0,33
0,29-0,30
0,30

0,60

0,57—0,59
0,58

0,23
0,46—0,47
0,26

0,013
0,018

0,012
0,025

1,59
1,44-1,52
1,54

0,85
0,56-0,59
0,89

0,48
0,39-0,41

0,38

Бортовой лист

11

Мк-3
Мк-9
Мк-9А

3,70
3,70

0.29
0,26-0,29
0,30

0,57
0,46-0,53
0,58

0,27
0,20—0,27
0,23

0,010
0,022

0,030
0,026

1,38
1,50-2,10
1,40

0,77
1,20-1,39
0,90

0,28
0,40-0,45

0,38

Нижний кормовой лист

9

Мк-3
Мк-9А



0,34
0,30

0,61
0,58

0,21

0,22

0,021

0.028

1,43
1,46

0,96
0,91

0,36
0,42

Крыша корпуса

3

Мк-9
Мк-9А

3,50
3,75

0,30
0,30

0,61 0,64
0,58

0,34 0,35
0,23

0,016
0,017

0,013
0,028

1,44-1,48
1,64

0,82-0,86
0,90

0,38-0,40
0,42

Днище

10

Мк-9
Мк-9А

4,20

0,20-0,21
0,30

1,47-1,59
0,59

0.20
0,27

0,016
0,023

0,004
0,024

1,20 1,33
1.45

1,10
0,91

0,32-0,41
0,36

Башня

13

Мк-3
Мк-9А



0,31
0,30

1,47
1,45

0,33
0,42

0,010

0,025

0,38
0,50

0.77
0,88

0,28
0,39

Крыша башни

14

Мк-9А



3.75



















Особенностью изготовления корпуса и башни всех модификаций танка «Центурион» является широкое применение сварки. Сварные соединения корпуса и башни выполнены ручной сваркой аустенитными электродами большого диаметра. Кромки броневых деталей не имеют разделки под сварной шов, при этом одна броневая деталь перекрывает другую. Крышки деталей после огневой резки не подвергались механической обработке. При снарядном обстреле живучесть таких сварных швов без разделки кромок ниже, чем швов с разделкой кромок.

Характерной особенностью конструкции сварных соединений броневых деталей является широкое
применение угловых и тавровых соединений. При этом для повышения стойкости швов последние в целом ряде соединений закрыты за счет нависания одной из деталей. Так, нижний носовой лист выступает над верхним, закрывая шов, соединяющий эти листы. Крыша в передней части имеет наклон за выступающий верхний лобовой лист, и шов, соединяющий эти детали, оказывается закрытым. Также выполняется и соединение крыши с бортом.

Сборка деталей, как правило, выполнена тщательно, подгонка сопрягаемых деталей точная. Подготовка кромок деталей осуществлена газовой резкой, причем во всех случаях резка выполнена чисто и точно. Швы выполнены, как правило, без усиления, нормальными, а в ряде случаев даже вогнутыми. С поверхности швы за один проход перекрывают всю ширину от одной до другой детали, достигая величины 45 мм, с мелкой чешуйчатостью. Поверхностный слой сварных швов плотный, без пор и других дефектов.



Выводы

  1. Броневая защита лобовой проекции корпуса модификаций танка «Центурион» Мк-1—Мк 9 ниже, чем защита лобовой проекции башни. При этом зазор между подбашенным листом и нижним срезом юбки башни всех модификаций танков «Центурион» не защищен от попадания пуль и осколков снарядов.
  2. Модернизация модификаций танка «Центурион» Мк-9А и Мк-10 броневую защиту лобовой проекции корпуса позволила повысить до уровня защиты лобовой проекции башни.
  3. Броневые детали корпуса модификаций танков «Центурион» по своему химическому составу относятся к хромониксльмолибденовым сталям; башня отлита из марганцовоникельмолибденовой стали.
  4. При изготовлении корпуса широко применяется узловая сборка и сварка аустенитными электродами. Соединение броневых листов осуществлено, в основном, в тавр и под углом без специальных зазоров. Кромки листов после газовой резки не имеют разделки под сварной шов.





Поступила в редакцию 14.09.77 г.



* Обозначение как варианта модификации танка «Центурион» введено авторами.
