МЕТОДИКА ОТРАБОТКИ ТАКТИКО-ТЕХНИЧЕСКОГО ЗАДАНИЯ НА ПРОВЕДЕНИЕ НИОКР

Н. Ф. Гнедаш, А. И. Мазуренко, Е. А. Морозов

Вестник транспортного машиностроения. 1992. №2.



Ставится вопрос о необходимости изменения существующих правил отработки тактико-технического задания, уточнения основных параметров, регламентируемых заданием, расширения их номенклатуры по мере углубления конструктивно-компо­новочной проработки, проверки возможности реализации заданных параметров, Предложена схема поэтапного задания боевых, эксплуатационных и объемно-массовых характеристик модернизируемых пли вновь создаваемых систем и устройств.



В соответствии с действующей системой разра­ботки военной техники [1—3] до начала научно-исследовательской или опытно-конструкторской ра­боты должно быть выработано и утверждено так­тико-техническое задание (ТТЗ) на ее проведение. В нем необходимо указать цель разработки, тех­нические и эксплуатационные характеристики со­здаваемого изделия, порядок и сроки выполнения работ.

ТТЗ должно быть таким документом, в котором задаваемые заказчиком свойства будущей машины реально осуществимы силами разработчика, обя­занного выполнить это задание. Как правило, трудности в согласовании, вызывающие затягивание процесса выработки ТТЗ, связаны с тем, что естественное желание заказчика предусмотреть са­мые высокие требования и характеристики зача­стую недостаточно обосновано, не подкреплено со­ответствующими проработками исполнителя.

В целях ускорения НИОКР рассмотрим воз­можность изменения сложившегося порядка на примере работ по созданию комплекса вооружения танка. Разработчики его ТТЗ должны:

  1. спрогнозировать противодействующую «внешнюю среду» и определить параметры воору­жения, обеспечивающие нанесение противнику мак­симального ущерба;
  2. учесть тенденцию увеличения номенклатуры противотанковых средств (ПТС) за счет новых, отличающихся от традиционных более высокой трудностью их обнаружения, опознавания и пора­жения. Для борьбы с ними необходимо создание специальных комплексов вооружения, подавления и противодействия. Разместить все такие комплек­су на линейном танке практически невозможно. Поэтому при разработке ТТЗ целесообразно тео­ретически обосновать необходимость специализа­ции танков по вооружению и обеспечить за счет этого комплексный подход к противодействию
  3. ПТС в составе подразделения, включающего все необходимые типы боевых машин;
  4. включить в состав танкового подразделения бронированные заряжающие машины, которые да­дут возможность уменьшить боекомплект линейных танков и обеспечат своевременное пополнение бое­припасами на поле боя без выхода экипажа из танка, поскольку обеспечить будущий танк бое­припасами для ведения суточного боя при увеличе­нии темпа стрельбы как из танка, так и из ПТС только за счет его боекомплекта будет невоз­можно;
  5. сформировать ТТЗ на комплекс вооружения в тесной взаимосвязи с ТТЗ на комплексы защиты и подвижности.

Важно при формировании ТТЗ ранжировать свойства и характеристики по их вкладу в боевую эффективность комплекса вооружения танка [4] Рассмотрим примерную номенклатуру характери­стик, которые необходимо оговорить на всех эта­пах НИОКР (табл. 1).

При оценке реализуемости комплекса боевых и эксплуатационных характеристик вооружения на этапе эскизного и технического проектов необходим их перевод в соответствующие объемно-массовые характеристики отдельных элементов вооружения, на базе которых выполняются компоновочные ра­боты. Укрупненная структура этих элементов (табл. 2) облегчает определение объемно-массо­вых характеристик вооружения.

В отраслевых КБ пока еще не хватает данных для научно обоснованного задания объемно-мас­совых характеристик вооружения. Необходимо на­капливать такие данные по отечественным и зару­бежным танкам последних 15-20 лет производст­ва, поскольку в имеющихся информационных ис­точниках значения их параметров колеблются в широких пределах, а для многих элементов из табл. 2 совсем отсутствуют.



Таблица 1. Структура тактико-технические характеристик

комплекса танкового вооружения



Свойства и комплексные показатели

Характеристики (частные показатели)

Эффективность поражения БТТ основным оружием

Дальность действительной стрельбы.

Бронепробиваемость БПС и КС

Дальность эффективной стрель­бы

Эффективность пора­жения БТТ при стрель­бе ПТУР

Бронепробиваемость и ско­рость полета ПТУР

Свойства, характеристики условия наблюдения и обнаружения нолей

Дальность обнаружения цели днем и ночью. Угол статического обзора

Эффективность пора­жения легкобронированных целей и живой силы

Дальность действительной

стрельбы и эффективная пло­щадь поражения. Максимальная дальность стрельбы

Темп ведения огня и боеготовность оружия

Время подготовки первого вы­стрела. Техническая скорострель­ность. Время подготовки оружия к бою

Эффективность пора­жения воздушных целей

Дальность действительной

стрельбы. Размеры зоны ведения огня по азимуту и углу места. Дальность действия зенитных ракет

Надежность

Вероятность безотказной рабо­ты. Среднее время устранения от­каза. Трудоемкость технического обслуживания

Боекомплект и время его загрузки

Объем боекомплекта основного, дополнительного и вспомогатель­ного оружия. Время загрузки боекомплекта в танк





Таблица 2. Структура комплекса танкового вооружения



Структурные

элементы вооружения

Элементы вооружения, опреде­ляющие объемно-массовые характеристики

Основное оружие

Пушка. Артиллерийские бое­припасы

Управляемое оружие

Управляемые ракеты. Аппара­тура управления

Приборы поиска целей и ведения стрельбы

Дневные приделы. Дневно­-ночные и всепогодные прицелы

Приборы наблюдения

Командирские приборы обзора местности. Приборы наблюдения водителя

Вспомогательное ору­жие

Спаренный пулемет (гранато­мет). Магазин с боекомплектом

Приводы наводки ос­новного оружия

Привод горизонтальной навод­ки. Привод вертикальной наводки

Дополнительное ору­дие

Зенитный пулемет. Магазин с боекомплектом

Автомат заряжания

основною оружия

Механизированные боеукладки.

Приводи и вспомогательные ме­ханизмы

Системы управления оружием

Аппаратура управления стрель­бой Аппаратура управления за­ряжанием



На базе этих данных с учетом тенденций развития систем вооружения научно-технического прогресса в этой области целесообразно проследить динамику изменения объемно-массовых характеристик элементов вооружения. Такая работа могла бы послужить основой научно обоснованного прогноза объемно-массовых характеристик вновь разрабатываемых систем вооружения.

На основе опыта создания и совершенствования танков можно выделить три категории конструкторских разработок в зависимости от степени изменения объемно-массовых характеристик вооружения. В связи с отсутствием общепринятой терминологии назовем их условно: малой и большой модернизациями и новым комплексом вооружения.

При малой модернизации сохраняются калибр оружия, состав приборного комплекса, компоновочная схема боевого отделения, габаритные характеристики танка, она направлена на эволюционное повышение эффективности вооружения. К объемно-массовым и габаритным характеристикам вооружения в этом случае предъявляются требо­вания по обеспечению взаимозаменяемости нового вооружения со старым, по возможности осуществить модернизацию вооружения при капитальном ремонте. Сохраняются основные габаритные присоединительные размеры вооружения в танке.

При большой модернизации комплекс вооружения или его части заменяются на более эффективные (в том числе и за счет изменения калибра на базе шасси серийного танка. В этом случае обеспечить взаимозаменяемость комплексов, как правило, не представляется возможным и допускается изменять габаритные размеры и массу в ограниченных пределах. Габаритные размеры бое­припасов могут быть увеличены при сохранении компоновочной схемы механизма заряжания за счет уменьшения объема боекомплекта механизи­рованной укладки.

Новый комплекс вооружения создается обычно в случае принятия новой компоновочной схемы танка. Его создание требует компоновочной про­работки по размещению в танке компонентов вооружения, создания новой схемы заряжания и т. д. Предварительные объемно-массовые харак­теристики могут быть получены на этапе техниче­ских предложений (аванпроекта). В дальнейшем, по мере проведения углубленных конструкторских проработок, объемно-массовые и габаритные характеристики претерпевают изменения и лишь при завершении ОКР принимают окончательные значения.

Из приведенного анализа видно, что обоснован­ные объемно-массовые характеристики могут быть определены с необходимой степенью точности лишь для малой, а приближенно — для большой модер­низации. Разработка нового комплекса вооруже­ния требует поэтапного метода задания этих характеристик и постепенного их уточнения по мере разработки танка.

Необходимо особо выделить объемно-массовые характеристики боекомплекта, поскольку они за­висят не столько от боевых характеристик, сколь­ко от количества боеприпасов, размещаемых в тан­ке. При их определении, наряду с другими аспек­тами, должна учитываться живучесть танка при поражении боеукладки. Следует также оценить рациональное число боеприпасов немеханизирован­ных укладок, размещаемых в обитаемых отделе­ниях, принимая во внимание трудность доставки их к орудию при использовании в боевой обста­новке и возможность безвозвратных потерь при их поражении.

Необходимо особо подчеркнуть, что процесс разработки комплекса вооружения органически связан с разработкой танка в целом. Оценка реа­лизуемости всех его компонентов, включая воору­жение, осуществляется на всех этапах созданная танка в их тесной взаимосвязи и взаимообуслов­ленности.

В связи с приоритетной ролью вооружения в танке, важностью его совершенствования на протяжении всего жизненного цикла танка необходим постоянный поиск конструктивно-компоновочных возможностей по преодолению трудностей разме­щения вооружения с уровнем тактико-технических характеристик, превосходящим существующий.

В этих работах очень важны совместные согла­сованные усилия разработчиков вооружения и танка. В равной степени неприемлемы и размеще­ние элементов вооружения с объемно-массовыми и габаритными характеристиками, жестко определен­ными его разработчиками, и заранее определенные места установки элементов вооружения, принятые разработчиками танка или заданные в ТТЗ.

Для достижения такого согласия предлагается поэтапный метод задания объемно-массовых ха­рактеристик вооружения с проверкой реализуемо­сти ТТЗ на каждом этапе создания танка (рису­нок). Из рисунка видно, что в настоящее время может быть рекомендован лишь один фактически действующий метод поэтапного сближения харак­теристик разработки и предъявляемых к ней тре­бований по мере углубления разработок и иссле­дований от аванпроекта (технических предложе­ний) до установочной партии и серийного произ­водства. При такой схеме работ заказчика и испол­нителя проверка реализуемости ТТТ является про­межуточным этапом между очередным этапом разработки и последующей корректировкой требо­ваний к очередному этапу работ. В этом случае расхождение между первоначальными требования­ми и полученными характеристиками разработки является показателем реализуемости ТТТ.

Необходимо также рассмотреть вопрос затрат на реализацию требований ТТЗ, которые сегодня практически не учитываются. Воспользуемся опы­том зарубежных НИОКР, при проведении которых вопрос стоимости будущей машины ставится на всех этапах работ и зачастую оказывается опре­деляющим при принятии решения о целесообраз­ности дальнейших работ. В отечественном танко­строении методика экономического контроля разра­боток, сопоставления затрат на разработку новых систем и приборов с полученной боевой эффективностью практически полностью отсутствуют. Зада­ния на разработку комплектующих систем, как правило, не содержат требований к стоимости разработки и поставки, вследствие чего получение заданных параметров достигается любой ценой, такое положение может привести к завышению требований или к выбору неоптимальных значений показателей.

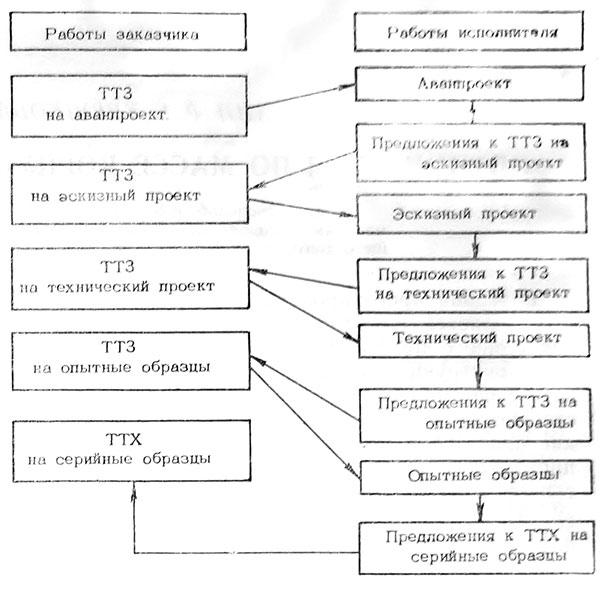

Схема поэтапного задания боевых, эксплуатационных и объ­емно-массовых характеристик вооружения и проверки реали­зуемости ТТЗ



Ввиду отсутствия нормативов и прейскурантов по системам вооружения, статистических данных по взаимосвязи параметров вооружения и его стоимости, по нашему мнению, необходимы эко­номические исследования, накопление соответствующей информации, ее систематизация, составле­ние каталогов, формирование банков данных. На базе этих данных могут быть выработаны методы прогнозирования изменения стоимости систем во­оружения в зависимости от его выходных характе­ристик. Лишь при этом условии возможно опреде­ление затрат на реализацию ТТЗ на различных этапах создания образцов БТТ и, в частности, во­оружения.

В заключение отметим, что экономическое обос­нование ТТЗ необходимо дополнить оценкой затрат на эксплуатацию танка, т. к. только в этом случае могут быть правильно заданы параметры, опреде­ляющие его эксплуатационные характеристики (гарантийную наработку, ресурс, продолжительность замены и пр.).

Только в случае сбалансированности всех ха­рактеристик танка, включая экономические, можно обеспечить армию высокоэффективной бронетан­ковой техникой и одновременно резко сократить расходы на вооружение.



Вывод. Предлагаемую методику отработки тактико-технического задания на проведение НИОКР с поэтапной проверкой реализуемости требований и возможностью его корректировки ре­комендуется использовать заказчикам и разработ­чикам БТТ.



СПИСОК ЛИТЕРАТУРЫ

  1. ГОСТ В 15.102—84. Тактико-техническое задание и выполнение аванпроекта.
  2. ГОСТ В 15.101—79. Тактико-техническое задание на выполнение научно-исследовательских работ.
  3. ГОСТ В 15. 201—83, Тактико-техническое задание вяз выполнение опытно-конструкторской работы.
  4. Шомнн Н. А. и др. Взаимосвязь свойств и характери­стик танка // Вестник бронетанковой техники, 1985. № 1.
