Фото Т-54Б
Автор: Сергей (interest68)

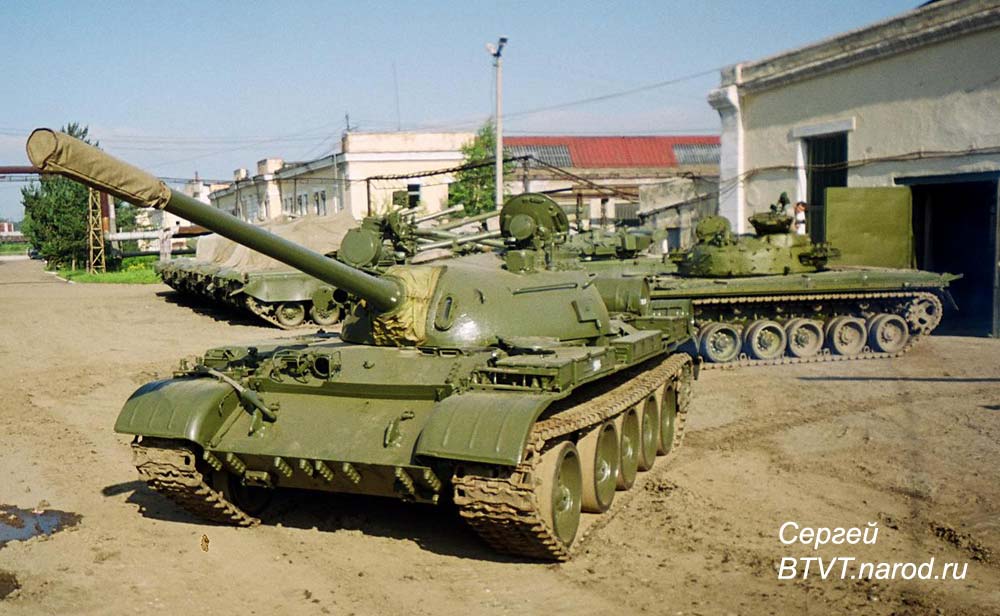

1- Т-54Б (один из вариантов)

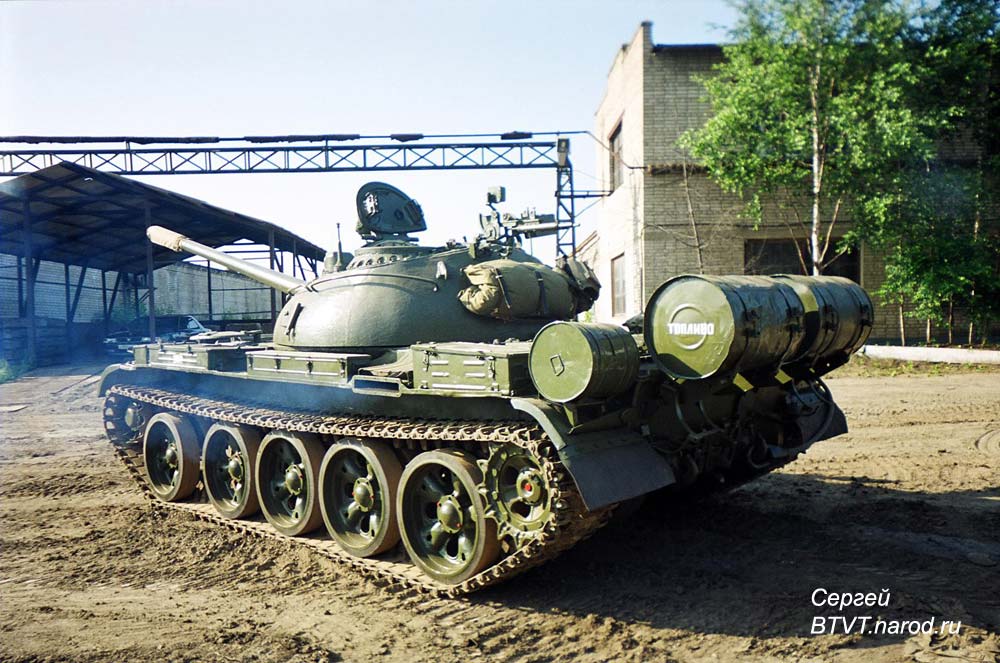

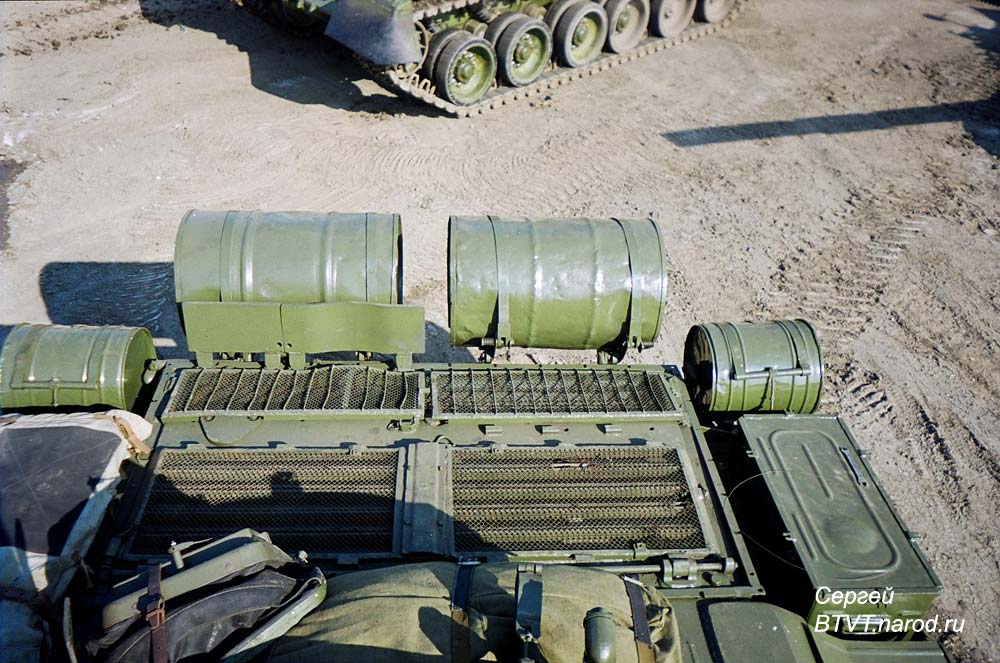

2 – МТО Т-54Б

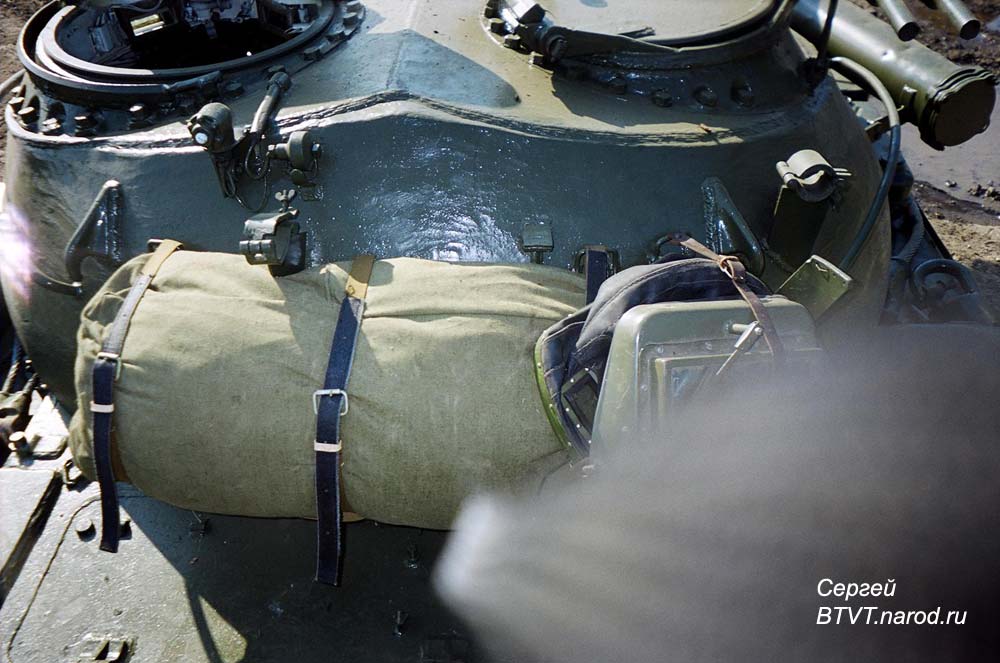

3 - Укладка брезента и колпака
механика водителя. На задней части башни находятся скобы и планки установки
турели с зенитным пулеметом в транспортном положении.

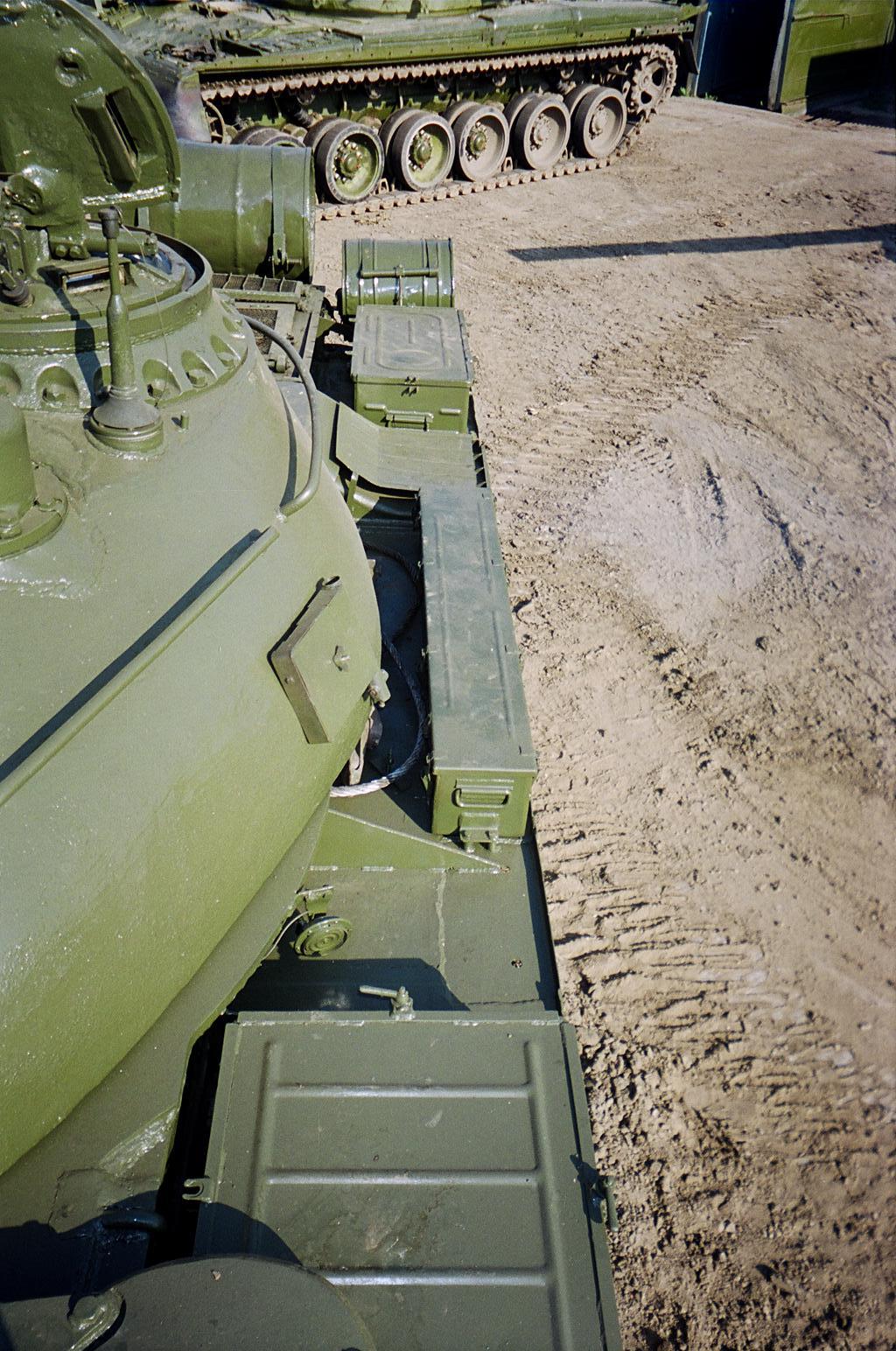

4 - Левая надгусеничная полка, за
ящиком ЗИП арт. системы уложены троса для установки бревна самовытаскивания –
это их штатное место.

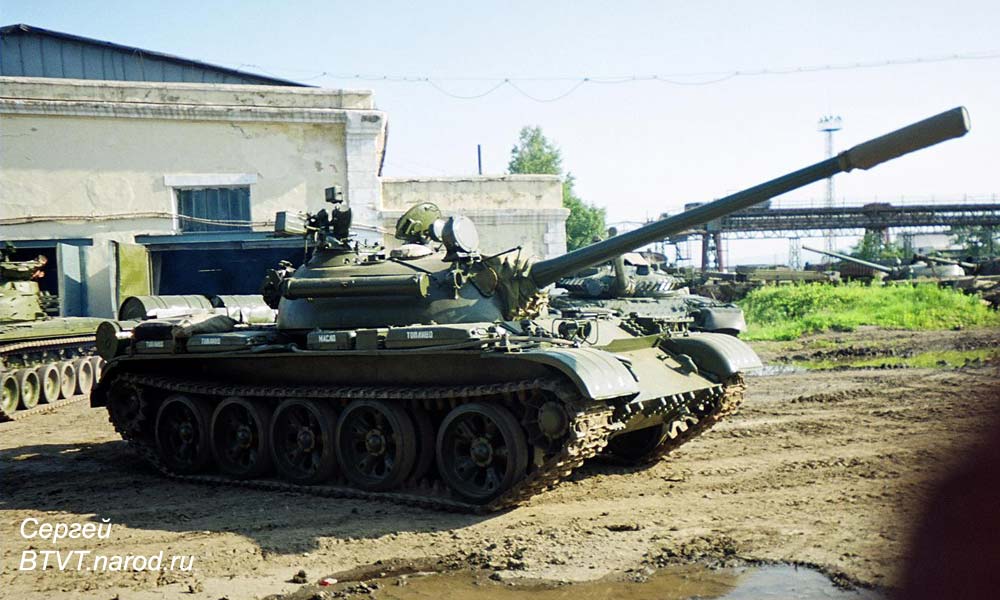

1,2 – Т-54Б

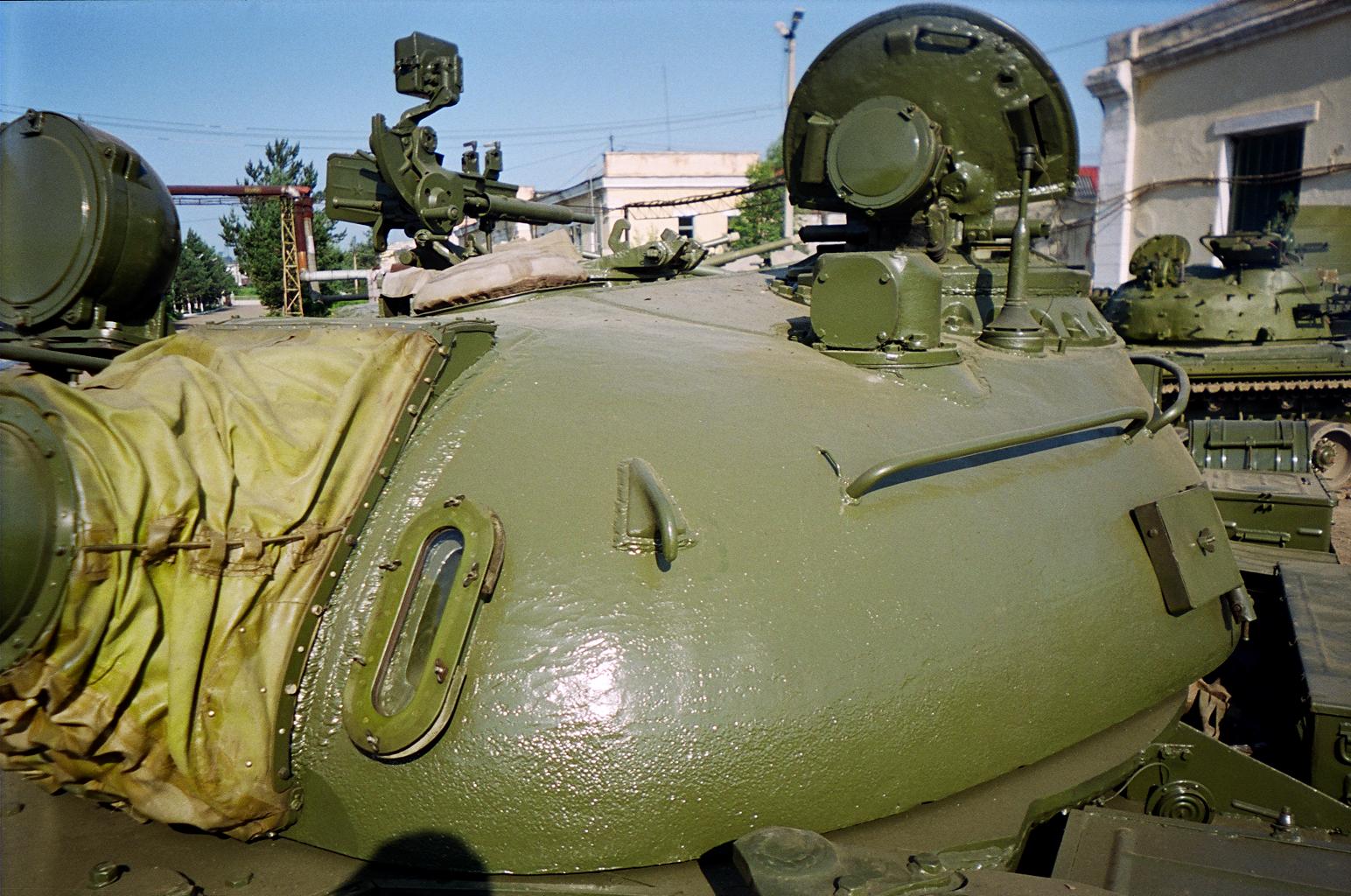

3 – Башня Т-54Б

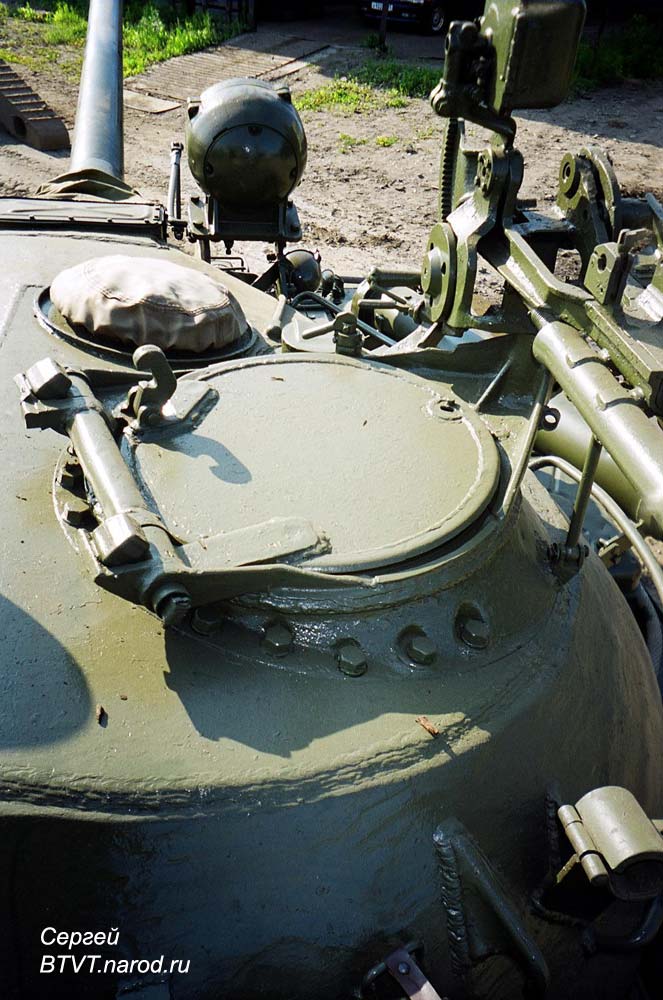

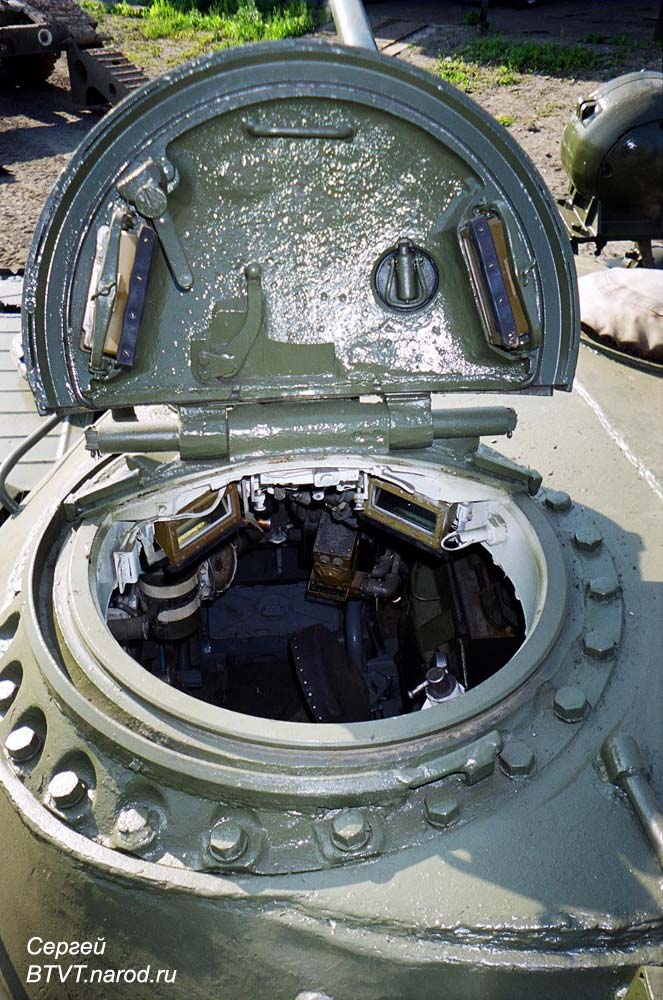

1, 2 -Люк командира танка.

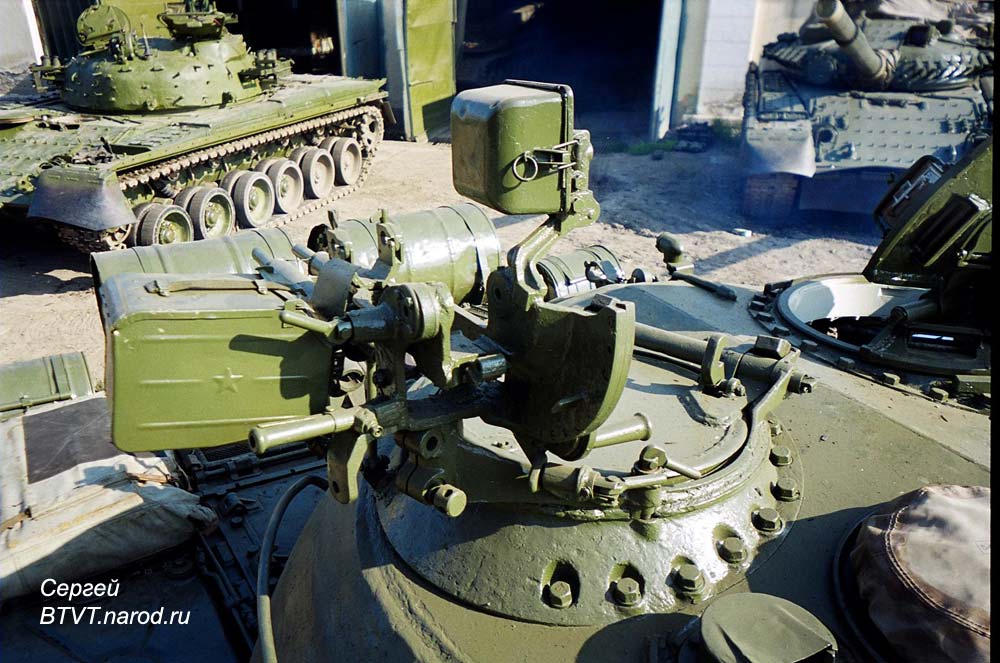

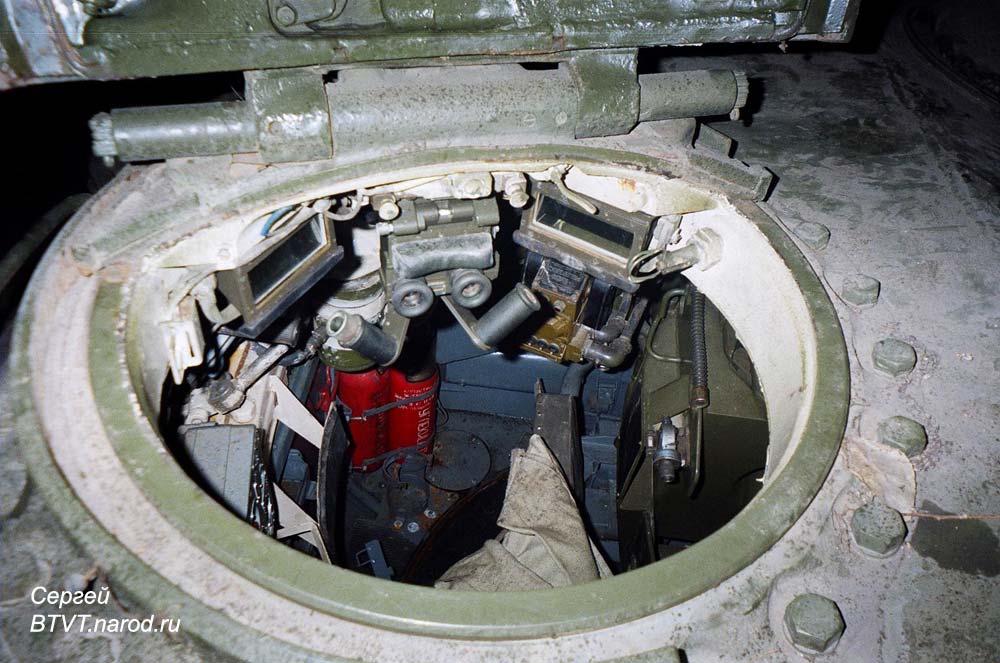

3, 4 - Люк заряжающего. Турель
зенитного пулемета (отличная от Т-55) в походном положении, обратите внимание,
что люк при этом стопорится боком.

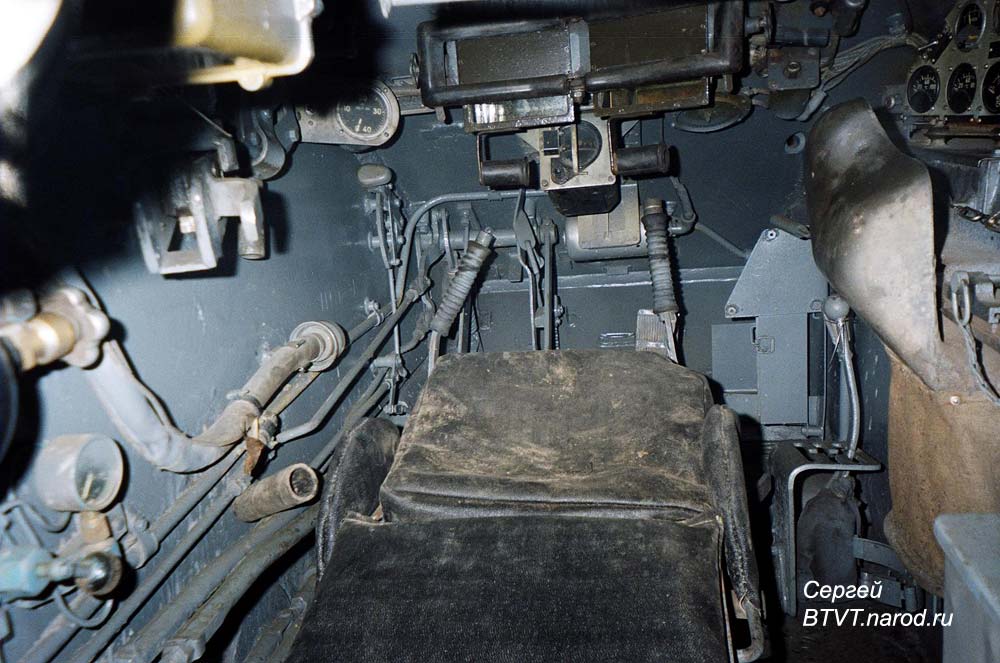

1 - Место механика водителя танка Т-54Б.
Триплекса опущены.

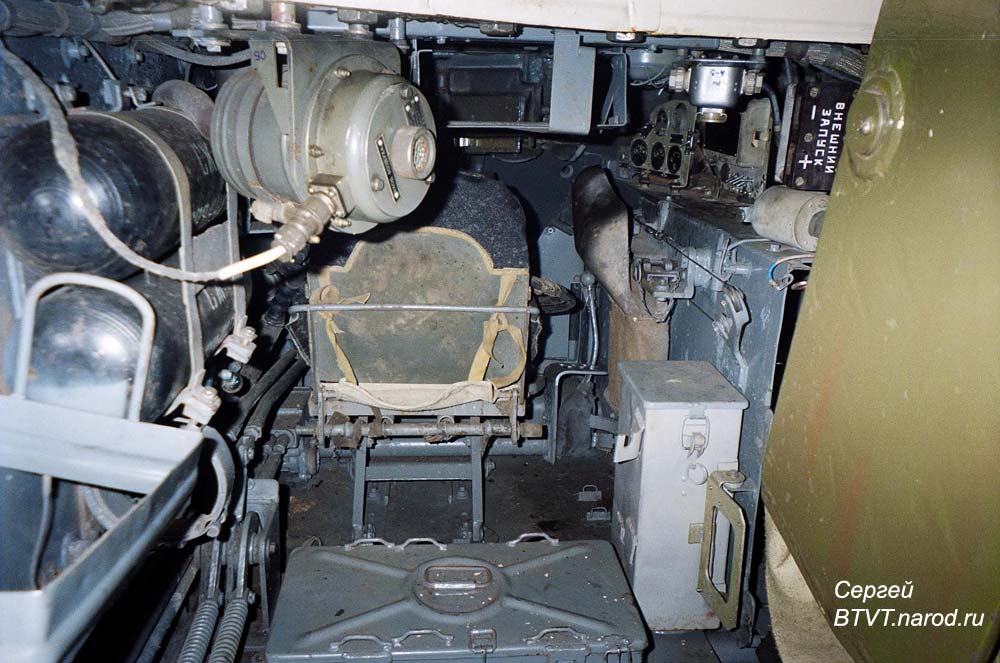

2 - Вид на место механика водителя
со стороны боевого отделения. Слева два пятилитровых баллона воздушной системы,
рядом нагнетающий насос системы коллективной защиты.

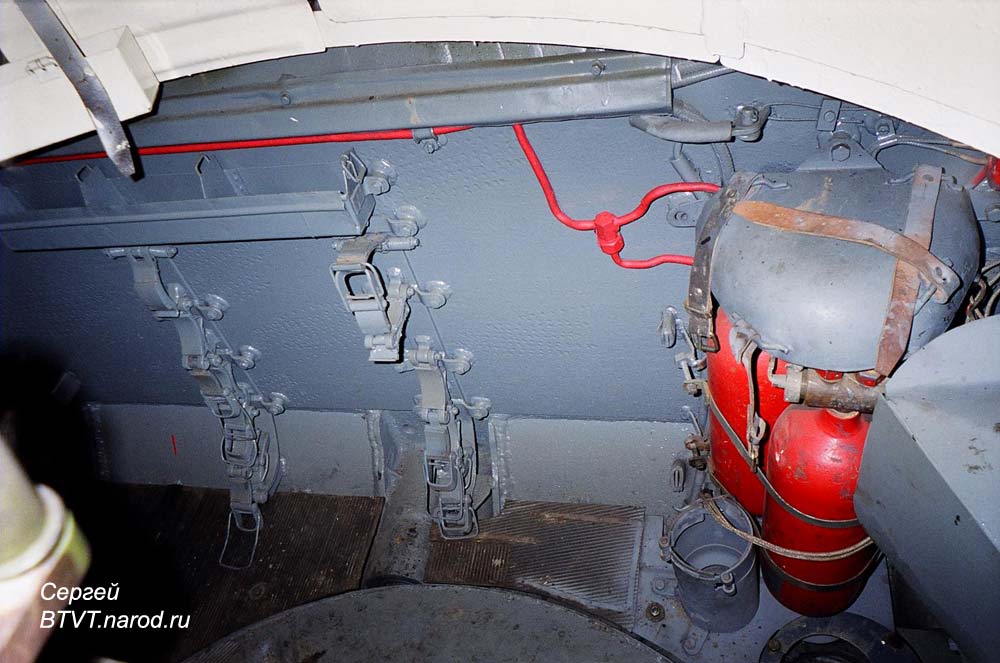

3 - Правый задний угол боевого
отделения, баллоны системы ППО.

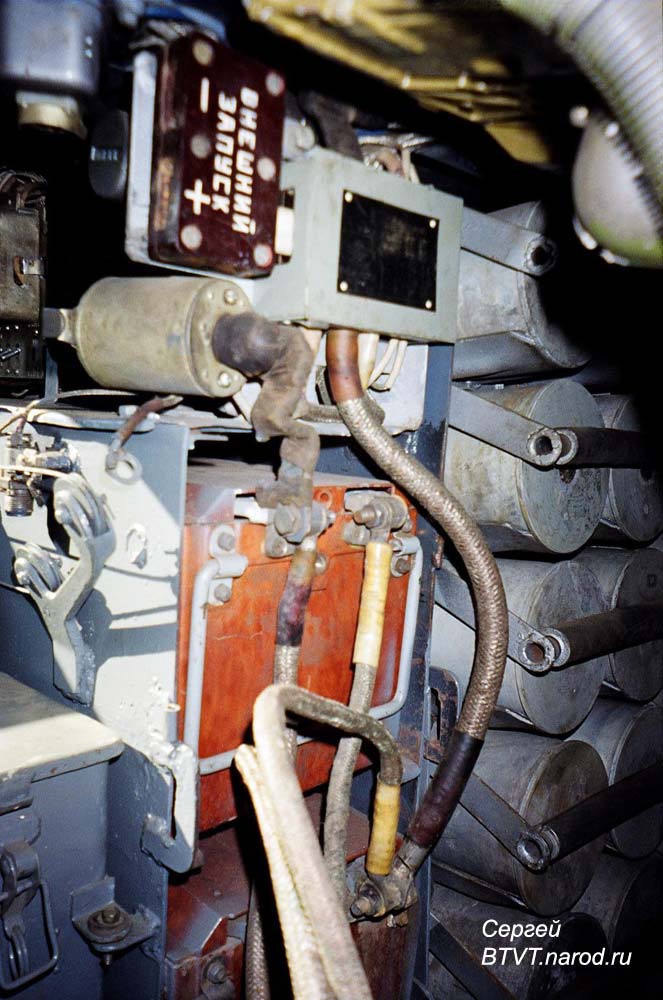

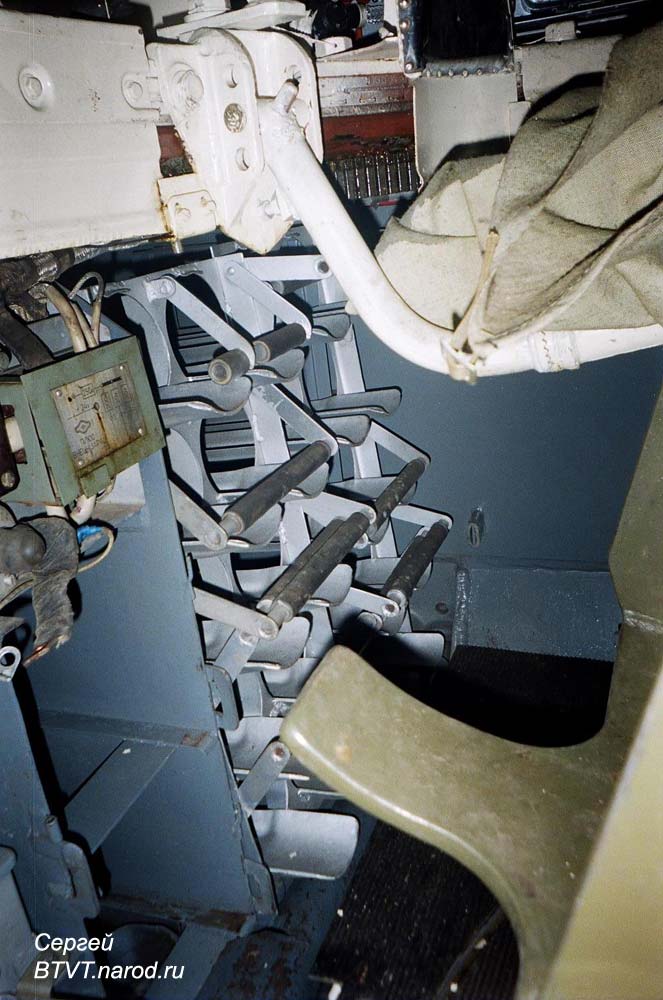

1, 2 - На переднем плане стеллаж для
установки АКБ, за ним установлен стеллаж укладки боеприпасов.
На Т-55 и Т-54М установлены
баки-стеллажи, а на Т-54Б просто стеллажи.

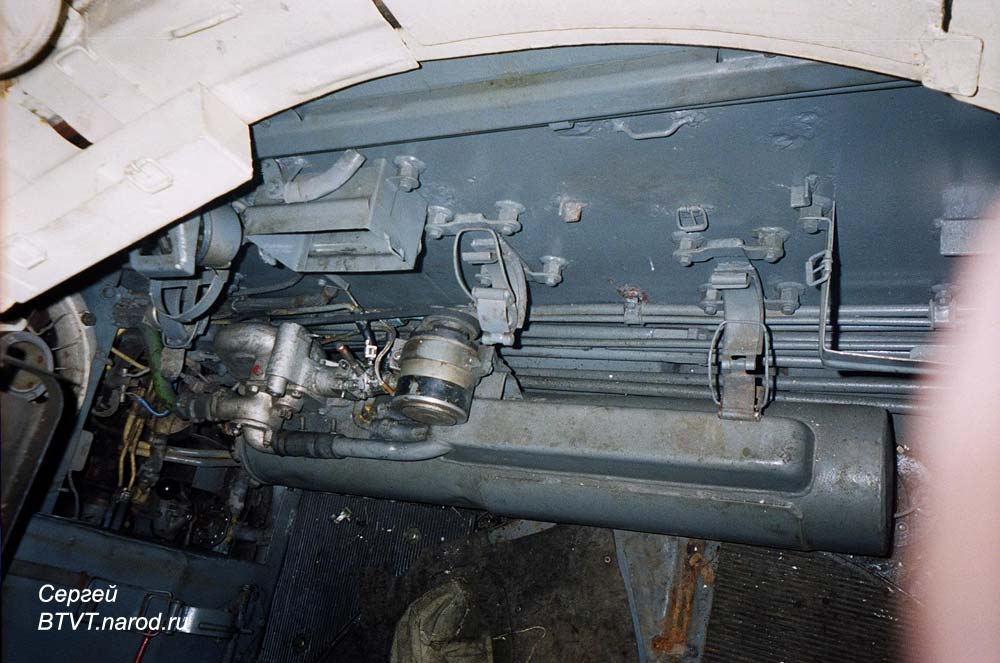

3 - Подогреватель, на Т-54Б
устанавливались как большие там и малые подогреватели, большой
производительности. Над подогревателем установлен стеллаж, а над ним рукоятка
сброса левой БДШа.

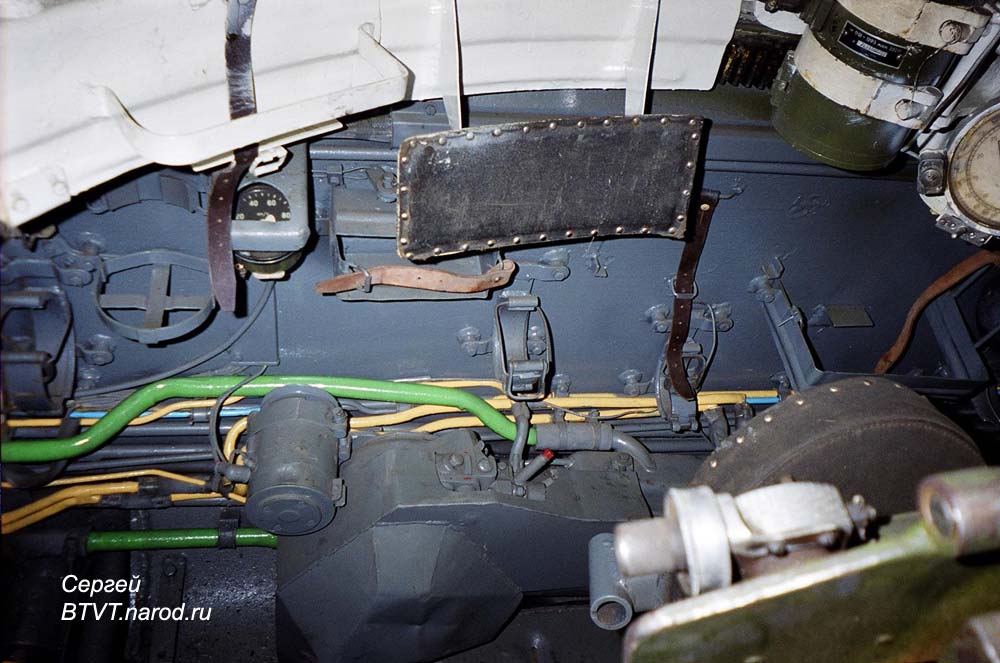

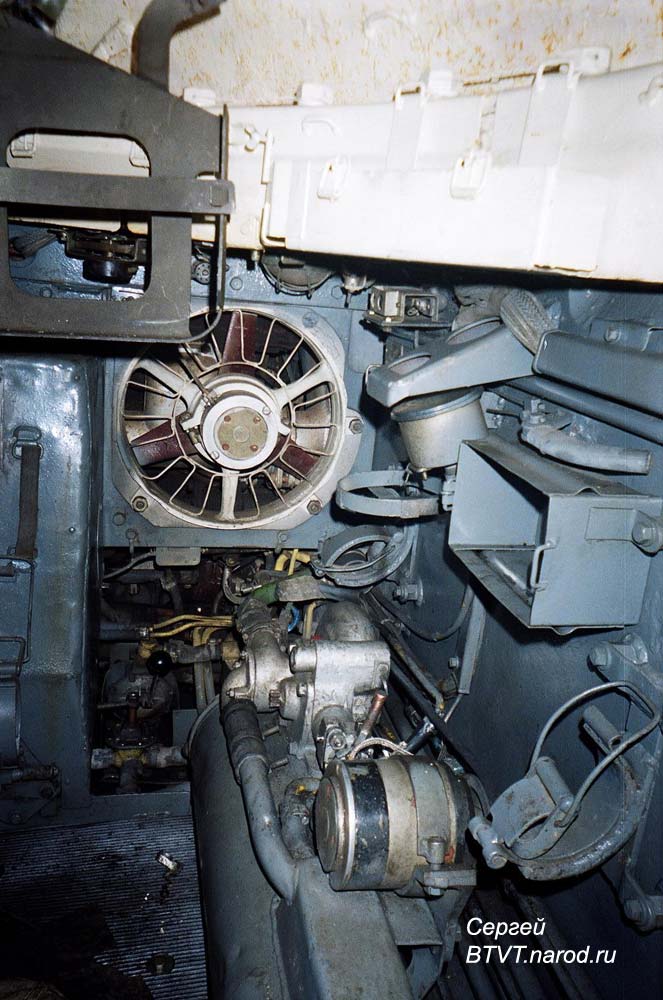

4 - Левый задний угол. Вытяжной
вентилятор, под ним отсутствует перегородка, ее сняли для доступа к ручному
топливному насосу РНМ, там же находится топливный распределительный кран (очень
неудобное расположение для механика-водителя). Подогреватель, над ним находится
спидометр. У водителя, где на средних машинах установлен спидометр, слева от
триплексов, на Т-54 установлен тахометр.
5- «Малый» подогреватель, хорошо видно спидометр прикрытый специальным ограждением. |
|
|||||||
|
