Т-80БВ (интерьер)

Фото специально для http://btvt.info/ подготовил Сергей (interest68)

Башня танка Т-80БВ на стенде  Стабилизатор 2Э42 установленный на Т-80БВ

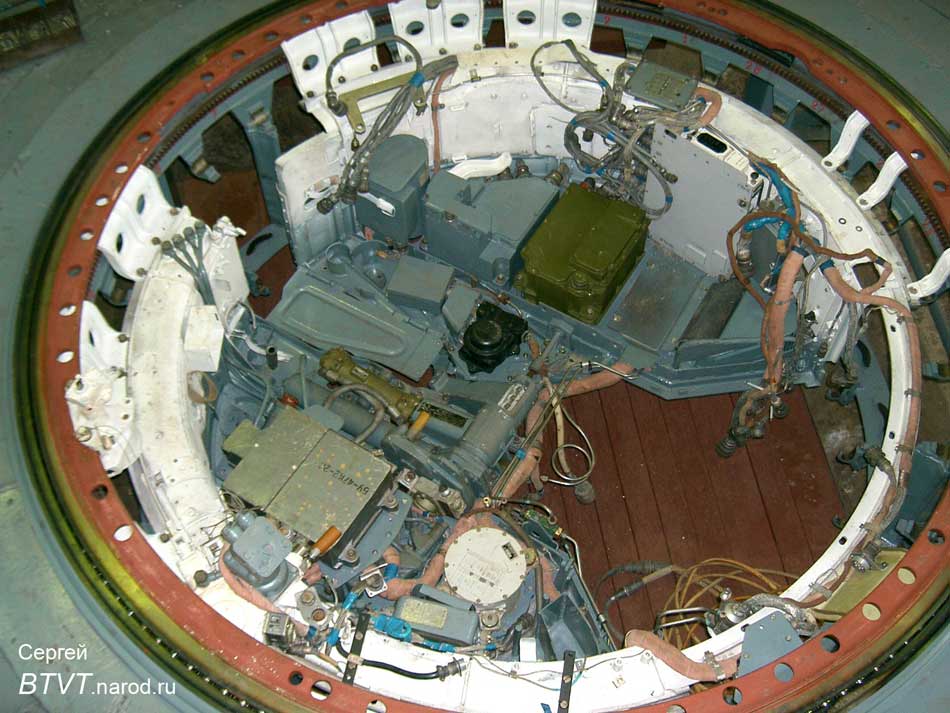

1 - Башня танка Т-80БВ на стенде

2 - Стабилизатор 2Э42 установленный на Т-80БВ, на люльке пушки установлен гидронасос

и шланги идут на исполнительный цилиндр вертикального наведения.

Рабочее место механика водителя танка Т-80БВ  Рабочее место механика водителя танка Т-80БВ  Рабочее место механика водителя танка Т-80БВ

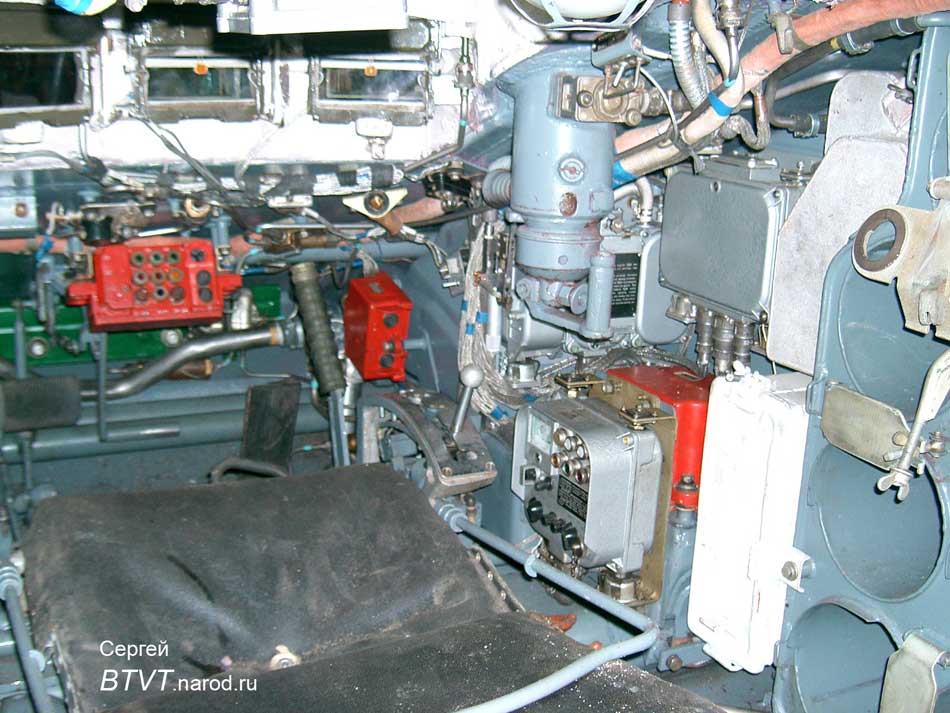

Рабочее место механика водителя танка Т-80БВ

Трансмиссионное отделение Т-80БВ, двигатель еще не установлен.  Газотурбинный двигатель Т-80БВ перед установкой   Газотурбинный двигатель ГТД-1000ТФ Т-80БВ

1 - Трансмиссионное отделение, двигатель еще не установлен.
2, 3 - Газотурбинный двигатель перед установкой


   Слева - Правый борт 1 и 2-ой блок подвески.  Справа - Фланец картера БКП

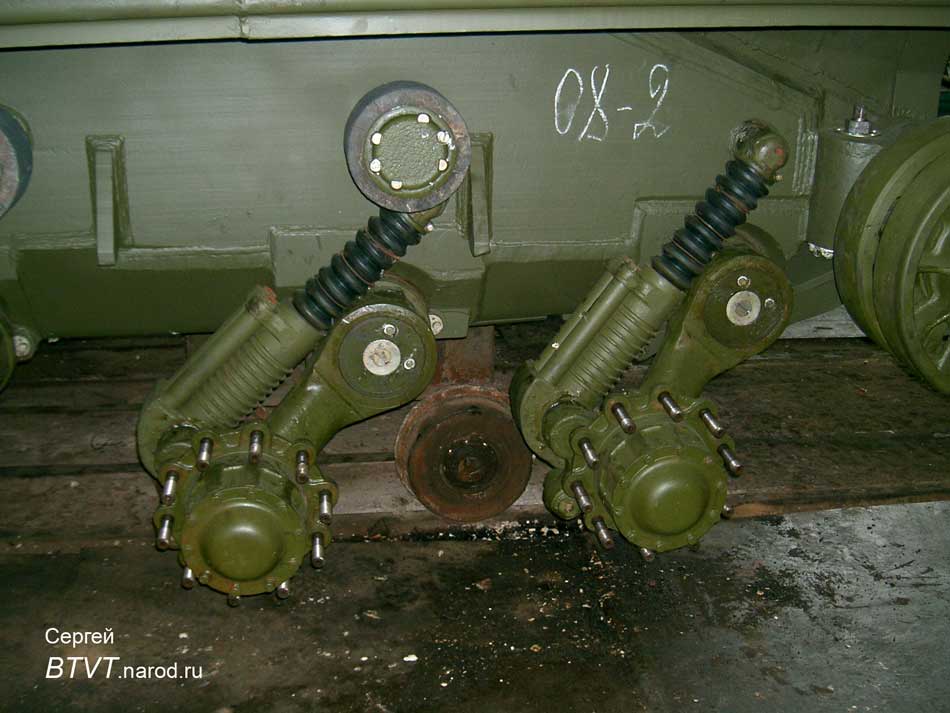

1 - Правый борт 1 и 2-ой блок подвески.
2 - Фланец картера БКП.

Боевое отделение     Левый борт

1 – Боевое отделение

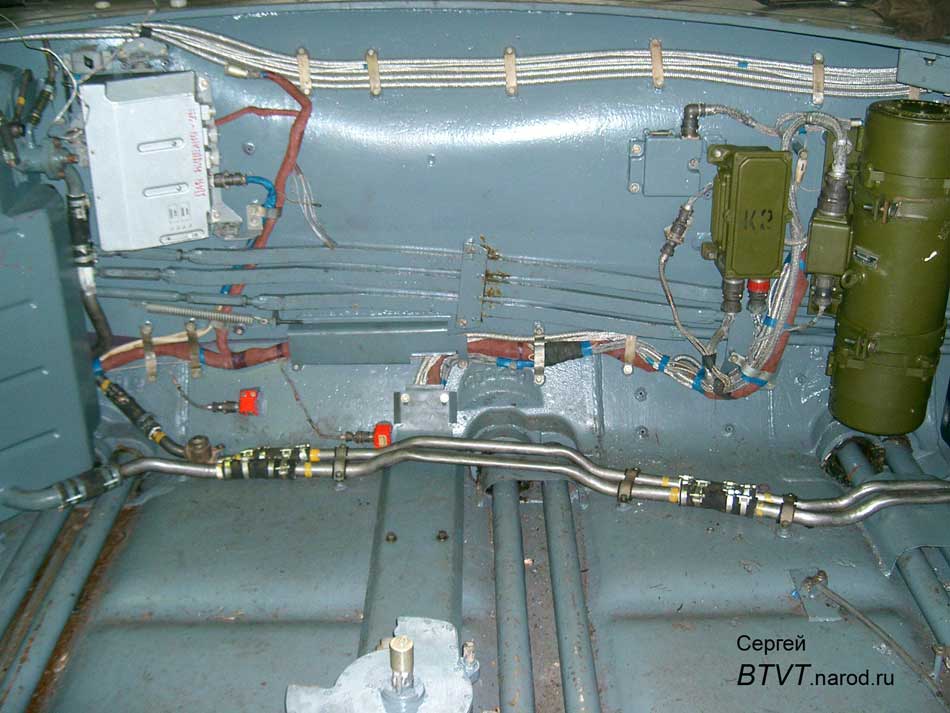

2 - Правый борт

3 - Левый борт.



1.2 – Боевое отделение, вид на корму.

Рабочее место наводчика Т-80БВ .    Рабочее место наводчика Т-80БВ

1,2  – Рабочее место командира.

Р-173 симплексная УКВ ЧМ радиостанция   Вид на амбразуру ПКТ  Вид на кормовую часть башни

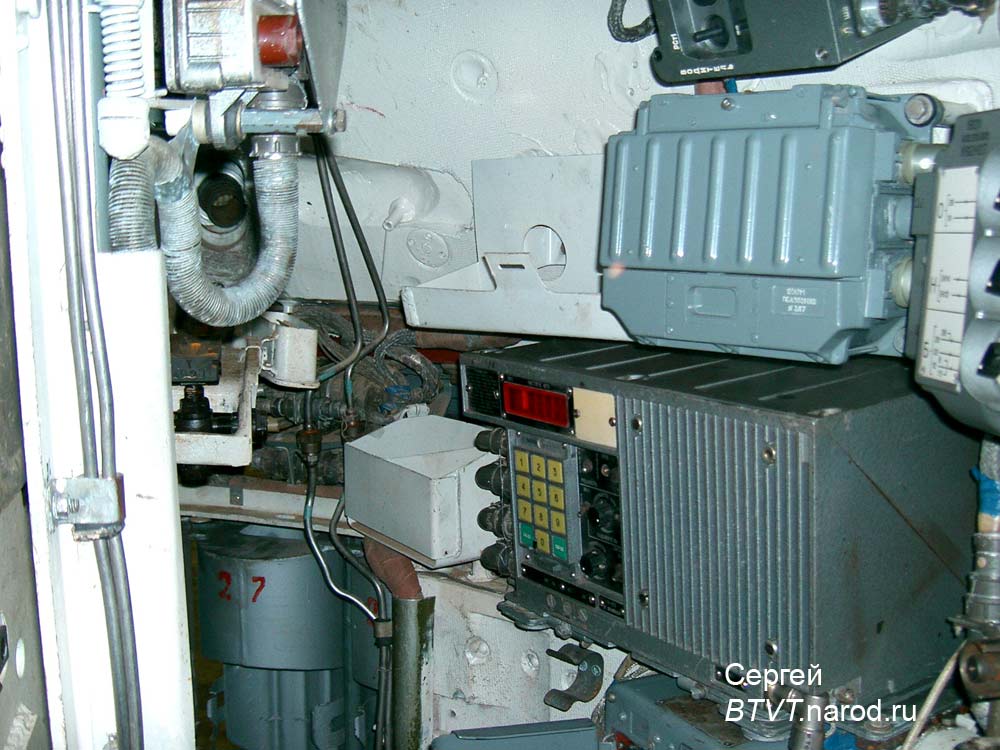

1 - Р-173 симплексная УКВ ЧМ радиостанция

2  – Вид на амбразуру ПКТ

3 - Вид на кормовую часть башни с места командира.


Вид на место командира со стороны наводчика.     Т-80БВ  Механизм досылания

1,2  – Вид на место командира со стороны наводчика.

3 - Механизм досылания, другие блоки еще не установлены.

лотки конвейера механизма заряжания Т-80БВ    Вид на механизм досылания Т-80БВ

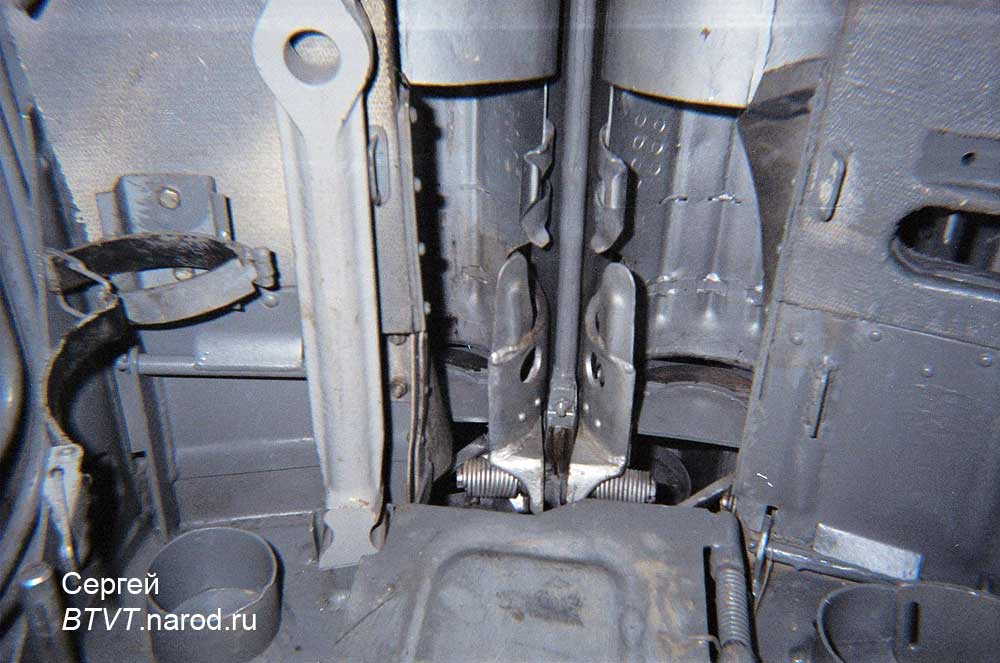

1 - Вид на лотки конвейера механизма заряжания. Слева стопор пушки на штатном месте – по боевому, рядом

крепление ручного огнетушителя, внизу откидной полик который открывается

автоматически при подъеме рычага механизма заряжания.

2 - Вид на механизм досылания, перед ним находится ловушка механизма улавливания

поддонов, в ней находится пойманный поддон.

   Рабочее место наводчика Т-80БВ    командирский ТКН-3

1– Рабочее место наводчика Т-80БВ.

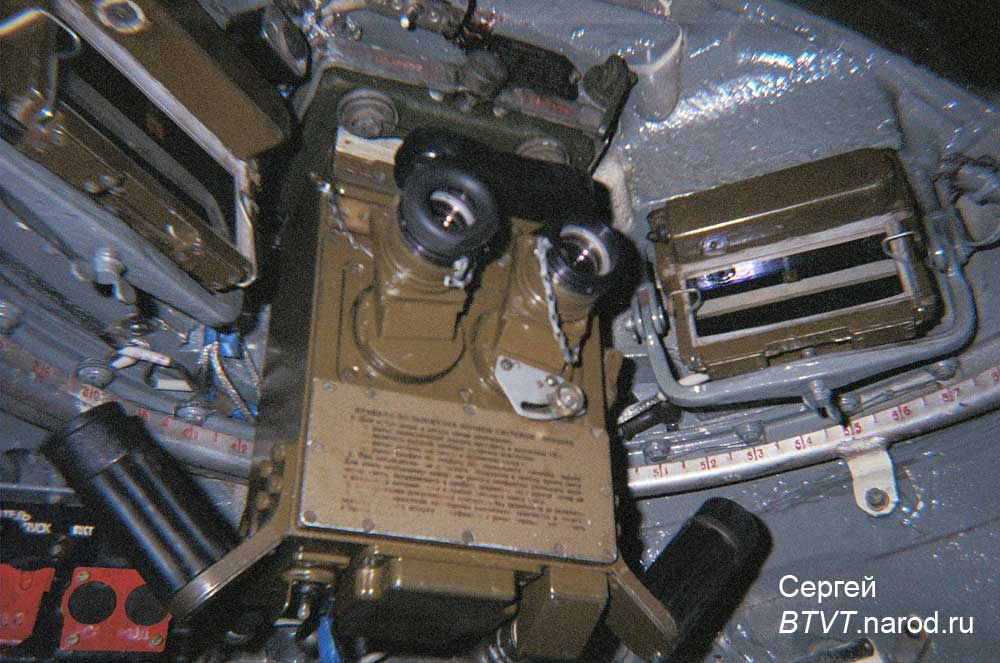

2- Вид на командирский ТКН-3

Аварийный люк Т-80БВ.

Аварийный люк
