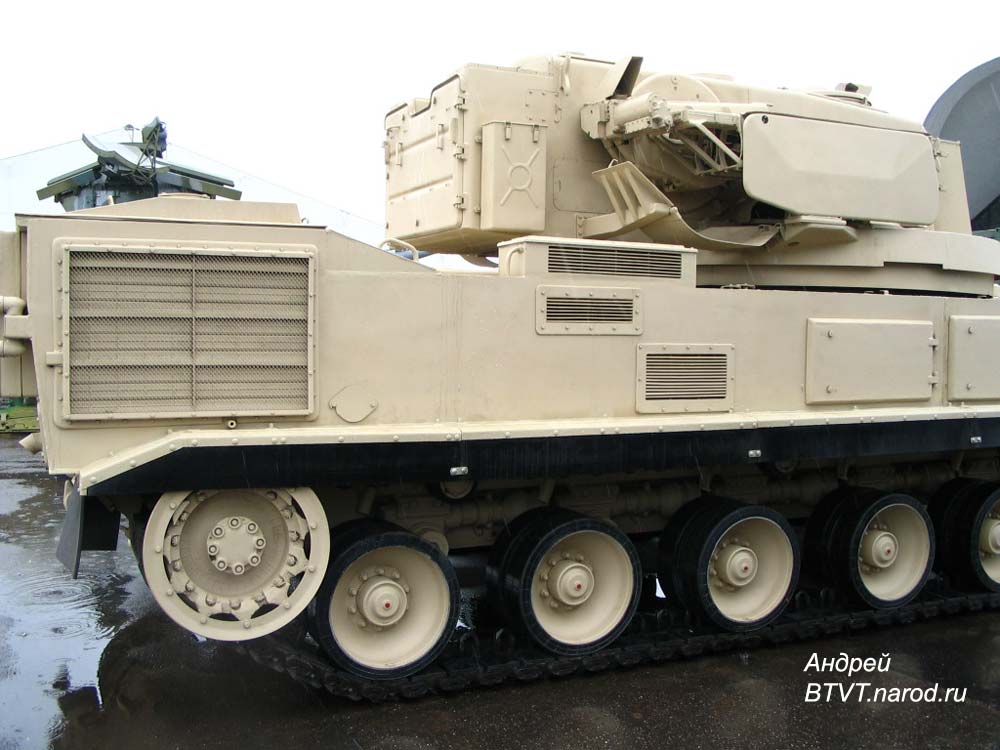

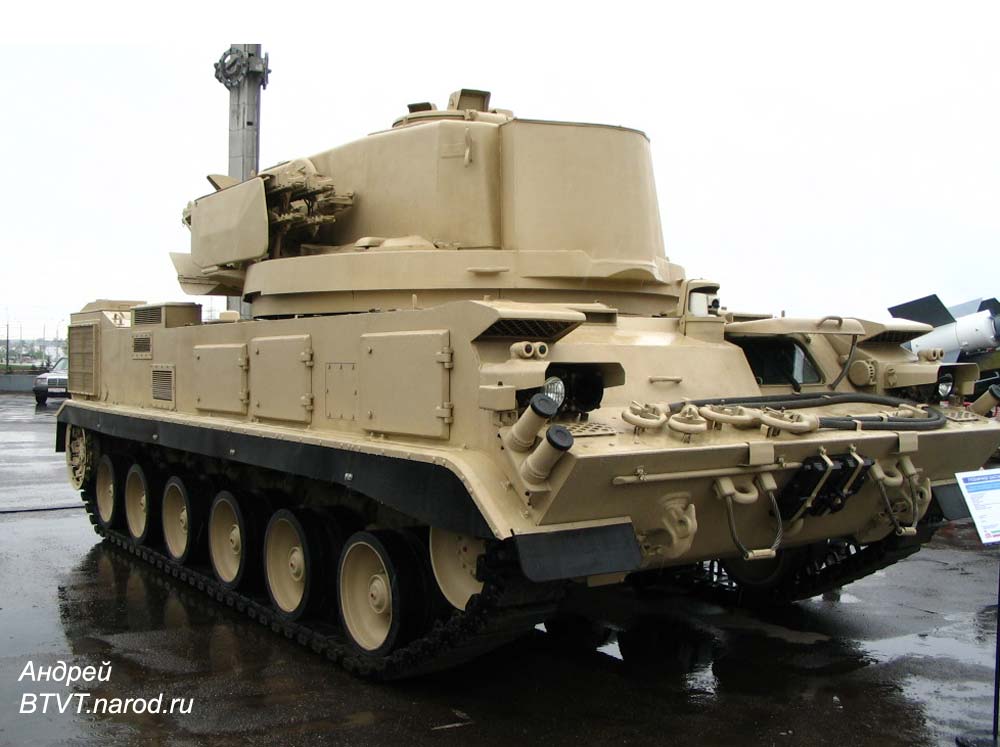

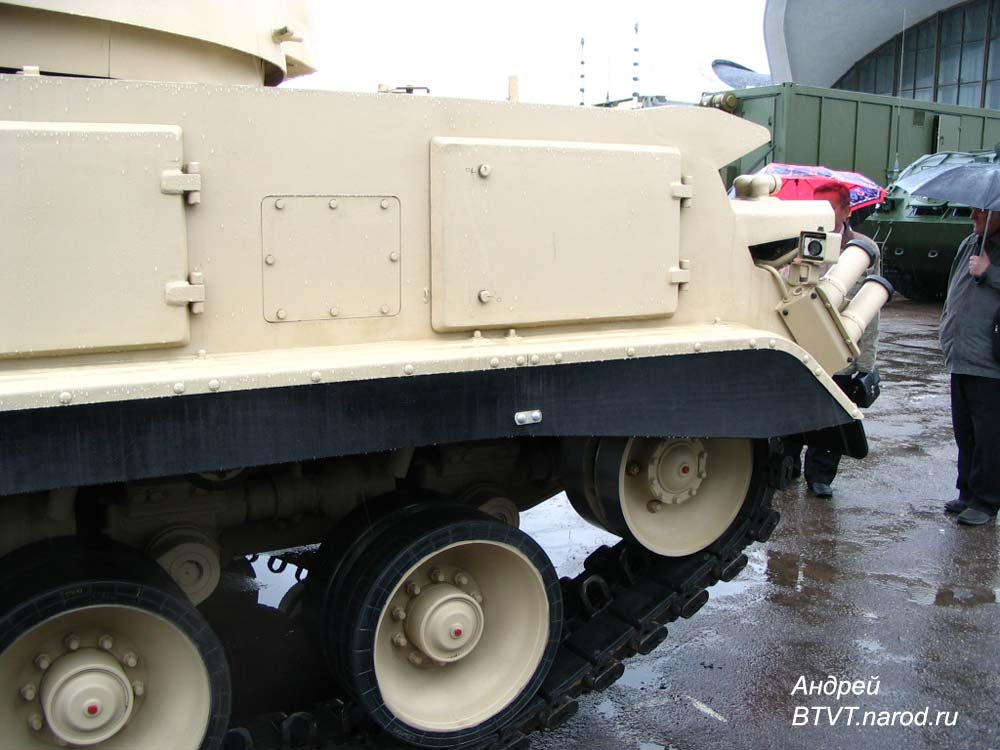

ГМ352М1Е шасси для самоходного ЗРК «Панцирь»







Технические характеристики:

Максимальная скорость

Мощность двигателя

Масса шасси

Полезная нагрузка

Запас хода

Габаритные размеры (длина, ширина, высота)

Силовая установка

Трансмиссионная установка







Ходовая часть:

движитель

подвеска



70 км/ч

620 кВт

24 т

11т

600 км

7810x3450x2105 мм

двигатель В-84ДТ, дизельный 4-х тактный с ЦПН. гидромеханическая   трансмиссия с   планетарной 4-х ступенчатой коробкой передач, гидротрансфор­матором,    бесступенчатым     дифференциальным механизмом поворота.



гусеничный, гусеница с РМШ и асфальтоходными башмаками.

гидропневматическая, с системой регулирования положения корпуса, обеспечивающей изменение дорожного   просвета в диапазоне 180- 580 мм .

Средства жизнеобеспечения

Управляющая система



кондиционер, ФВУ, средства ПЯЗ, ПХЗ, ПБЗ.

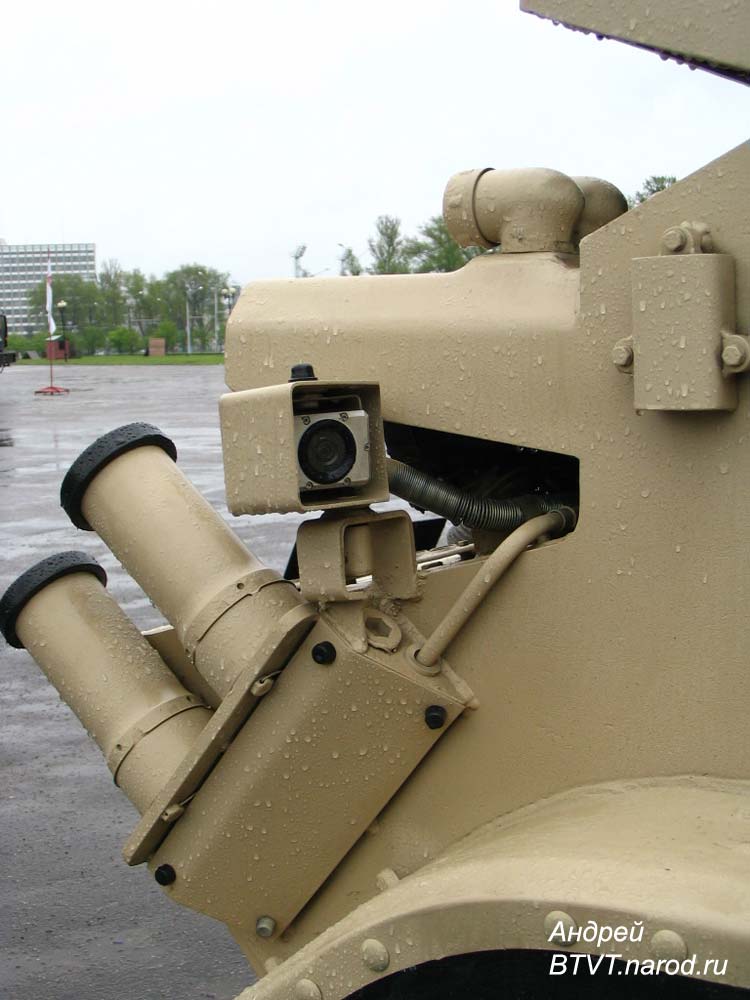

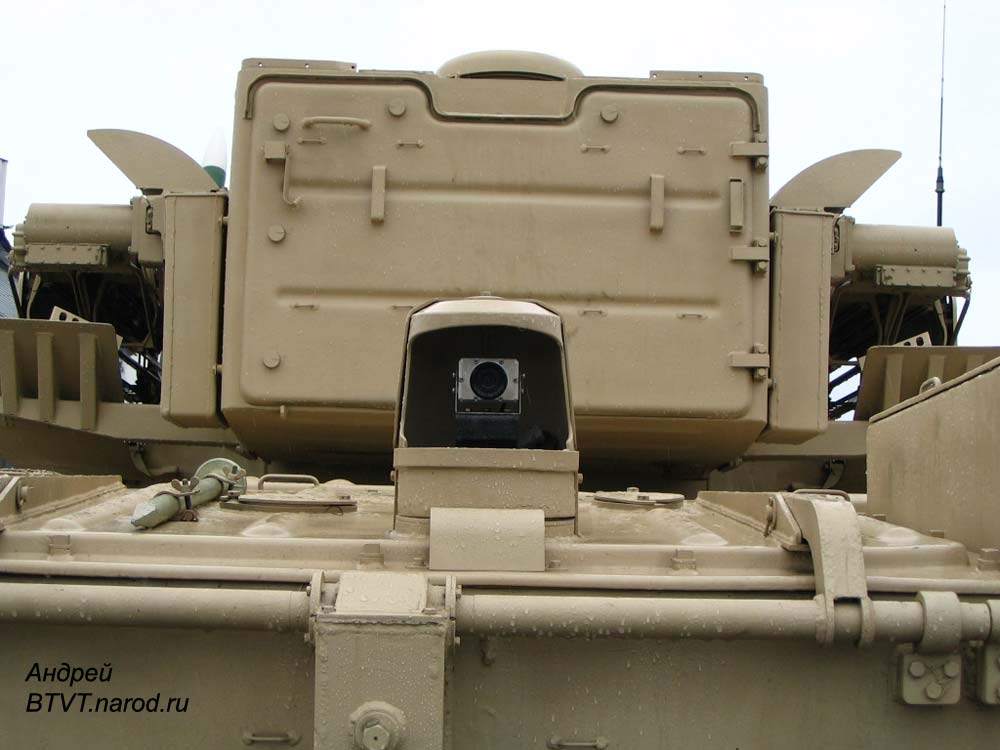

бортовая информационно-управляющая система (БИУС), телекамеры переднего и заднего обзора.





шасси ГМ352М1Е  для самоходного ЗРК «Панцирь»   шасси ГМ352М1Е  для самоходного ЗРК «Панцирь»   шасси ГМ352М1Е  для самоходного ЗРК «Панцирь»   шасси ГМ352М1Е  для самоходного ЗРК «Панцирь»   шасси ГМ352М1Е  для самоходного ЗРК «Панцирь»



шасси ГМ352М1Е  для самоходного ЗРК «Панцирь»   шасси ГМ352М1Е  для самоходного ЗРК «Панцирь»   шасси ГМ352М1Е  для самоходного ЗРК «Панцирь»   шасси ГМ352М1Е  для самоходного ЗРК «Панцирь»



шасси ГМ352М1Е  для самоходного ЗРК «Панцирь»   шасси ГМ352М1Е  для самоходного ЗРК «Панцирь»   шасси ГМ352М1Е  для самоходного ЗРК «Панцирь»



Блок гидропневматической подвески съемный, с болтовым креплением по наружным плоскостям корпуса гусеничной машины.  Предназначен для гусеничных машин массой до 40 т. ГПП обеспечивает высокую плавность хода, изменение дорожного просвета от 180 до 580 мм , управляется гидросистемой.

Технические характеристики:

Габаритные размеры (без опорного катка), мм

Масса (с опорным катком 630x170 мм), кг

Рабочие параметры:

статический ход опорного катка, мм

динамический ход опорного катка, мм

максимальная статическая нагрузка, кГс

Параметры плавности хода ГМ при движении со скоростью до 50 км/ч по грунтовым дорогам средней сложности:

уровень ускорений в центре тяжести ГМ, ед.g

уровень ускорений на месте механикаводителя, ед.g

Максимальная скорость движения по шоссе  км/ч



840x290x340

284



130

270

3350





не более 0,5

не более 1,0

70
