Т-72Б «Рогатка»

Т-72Б «Рогатка».



Модернизация – это, на данном этапе, наиболее реальный, и наиболее экономически рациональный путь увеличения ТТХ отечественного танкового парка. Это позволит довести наиболее массовые из отечественных танков до военно-технического уровня соответствующего современным танкам стран НАТО.

Не секрет, что лучшие отечественные танки Т-72Б, Т-80У и Т-90 не превосходят, а по отдельным показателям уступают зарубежным образцам. Это не удивительно, в то время, как зарубежные танки за последние 15 лет прошли несколько этапов модернизации в России в этом направлении ничего сделано не было. Большую часть парка (более 97 %) составляют машины морально и физически устаревшие.

Нисколько не отрицая идею, что сейчас необходим переход от "эволюционного" пути повышения боевых свойств объектов к "революционным" решениям, прорывным технологическим путям выхода на новый уровень и новое качество совокупных характеристик БТВТ (производство перспективного танка) нельзя не признать что при скудном финансировании в ближайшей перспективе это нереально. Проведение модернизации наиболее современных танков Т-72Б, Т-80Б и Т-90 позволит добиться увеличения доли современных образцов в существующем танковом парке РФ.


Основные направления модернизации ранее выпущенных образцов БТВТ включает решения по повышению комплекса боевых качеств – огневой мощи, защиты и подвижности:

Огневая мощь

  • установки пушки повышенной точности (до 20%) 2А46М-4(М-5);
  • повышения эффективности борьбы с живой силой (в 2 раза), достигаемого введением в состав боекомплектов осколочно-шрапнельного снаряда, оснащенного взрывателем с дистанционным подрывом на траектории;
  • установки блока поправок баллистических характеристик в СУО, повышающего точность стрельбы на 5 %;
  • БПС повышенного могущества с сердечником из сверхплотных однокомпонентных и композиционных материалов, увеличивающих бронепробиваемость на 30%;
  • тепловизионного прицела с дальностью видения в ночных и сложных условиях до 2800- 3000 м (на 12%) и др.

Дальнейшее повышение огневой мощи может быть обеспечено при установке 125-мм пушки повышенной баллистики и комплекта выстрелов.

Защита

Поиск технических решений, направленных на повышение уровня защищенности при модернизации, реализуются в конструкции за счет установки:

  • усовершенствованной динамической защиты «Реликт»;
  • системы электромагнитной защиты;
  • противопожарного оборудования "Иней";
  • комплекса оптико-электронного подавления, а также внедрения мероприятий по снижению заметности.

Решения по повышению подвижности танков реализуются за счет установки дизельного двигателя мощностью 1000 л .с. (В-92), усиленных коробок передач, модернизированного движителя, ночного прибора механика водителя ТВН-5 и пр. Повышение командной управляемости путем интеграции танка в АСУ тактического звена управления.

Производство капитального ремонта с проведением модернизации по повышению ТТХ танков Т-72Б и Т-80Б с описанными выше решениями было практически готово еще в 2000 году, однако реализация этих мер до сих пор не началась. Комплекс работ по глубокой модернизации парка Т-72Б и Т-80Б может быть реализован в течении нескольких лет.

Танк Т-72Б «Рогатка» был впервые публично продемонстрирован в ходе выставки REA 2006 в Нижнем Тагиле.

По сути все продемонстрированные на «Рогатке» решения уже демонстрировались и были достаточно известны ранее, однако  именно здесь они были интегрированы на одной машине.


«Рогатка» является основным вариантом для модернизации обширного парка танков Т-72Б, которые находятся на вооружении Российской армии. Годом раньше танк демонстрировался министру обороны РФ И. Иванову и официальных лиц, после чего танк прошел большой путь испытаний и, наконец продемонстрирован на основной российской выставке вооружений. Модернизация Т-72Б по теме «Рогатка» включает все основные боевые качества танка – огневая мощь, защита, подвижность и командная управляемость.

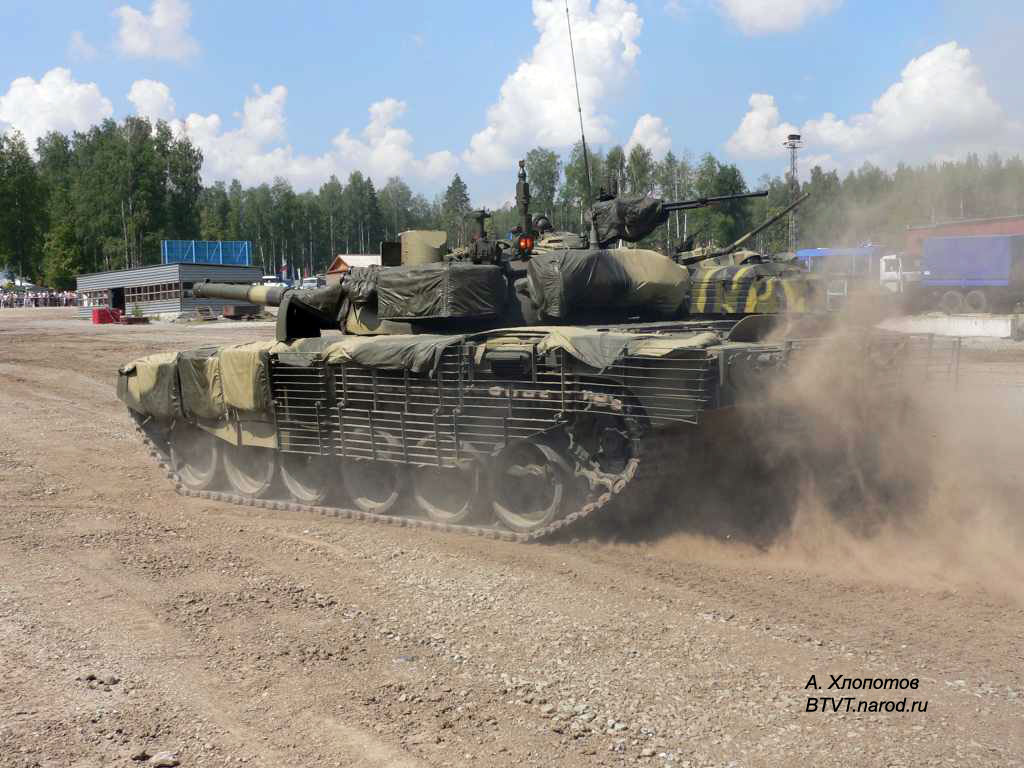

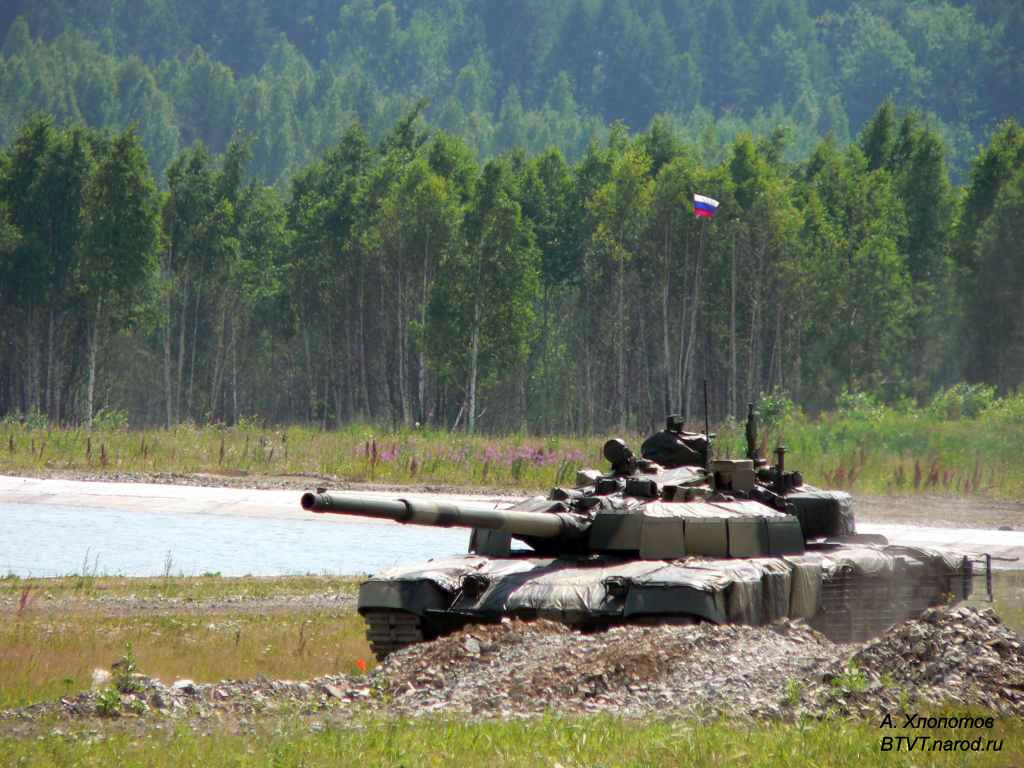

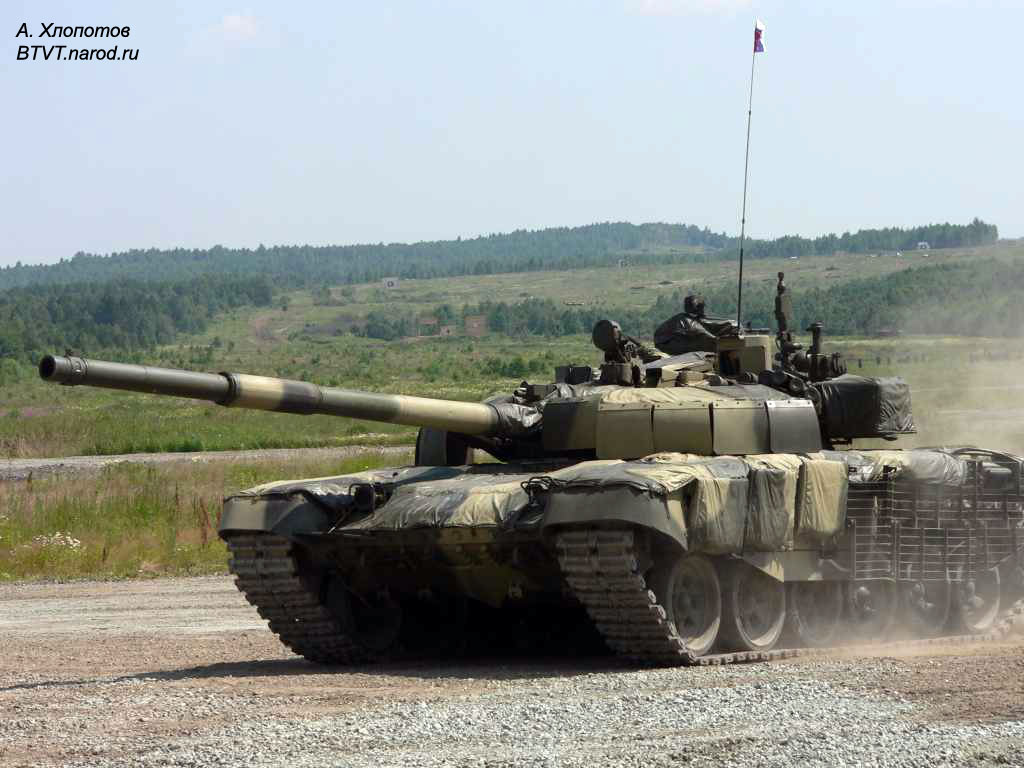

1-5. Внешний вид танка Т-72Б «Рогатка».

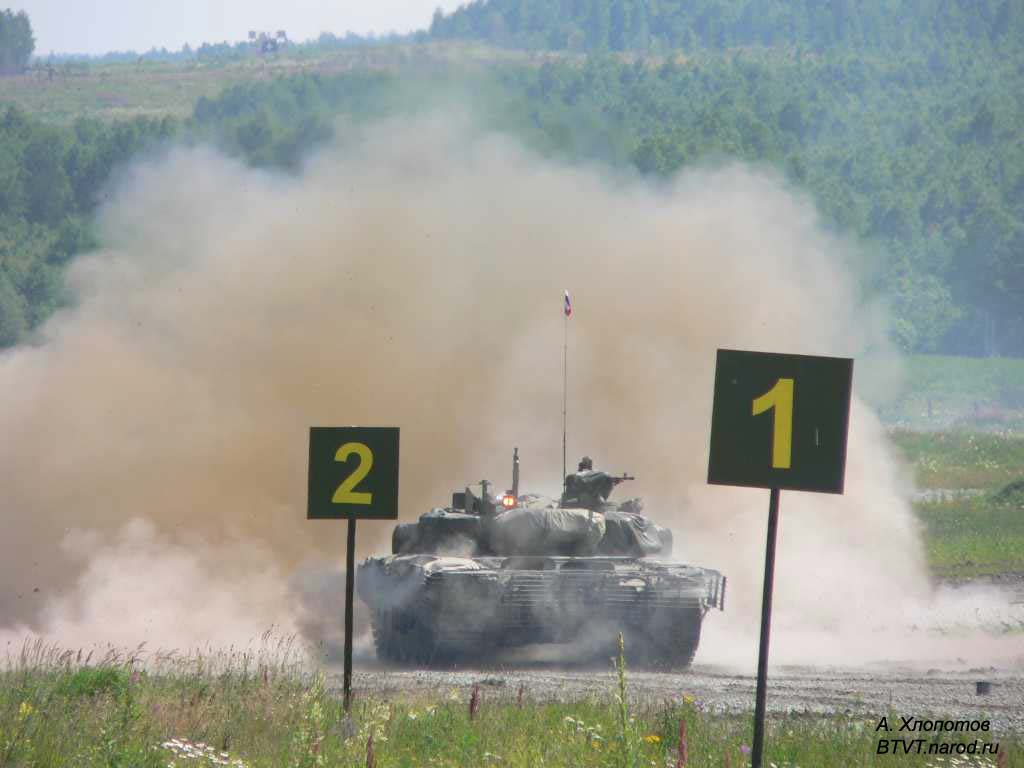

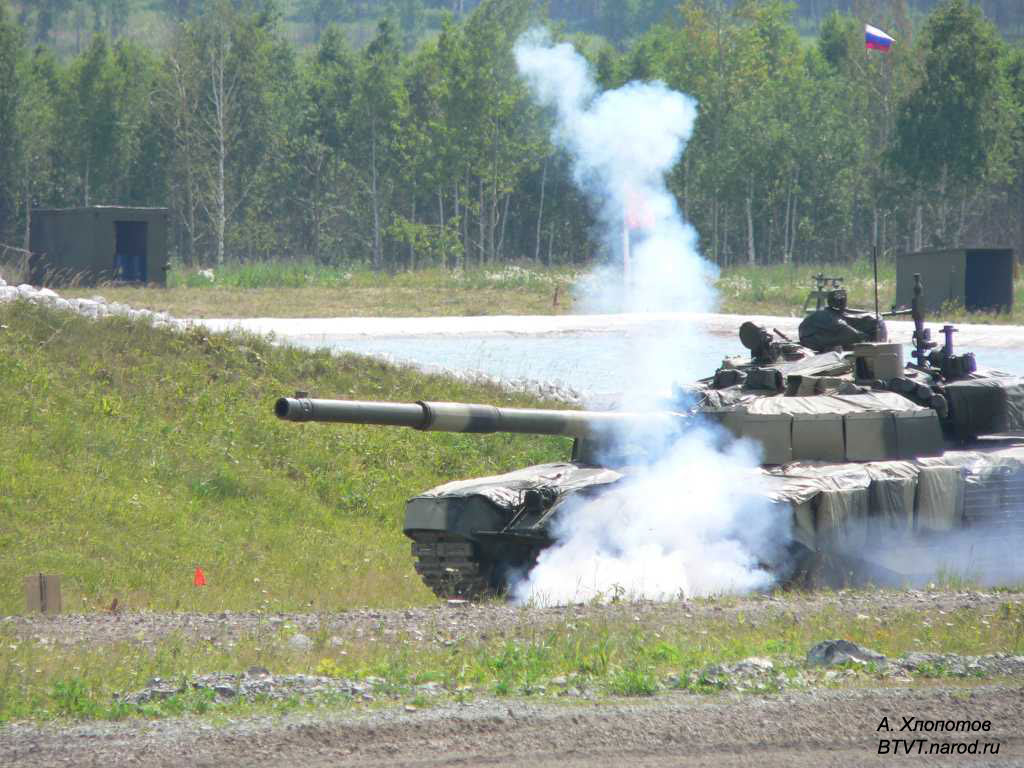

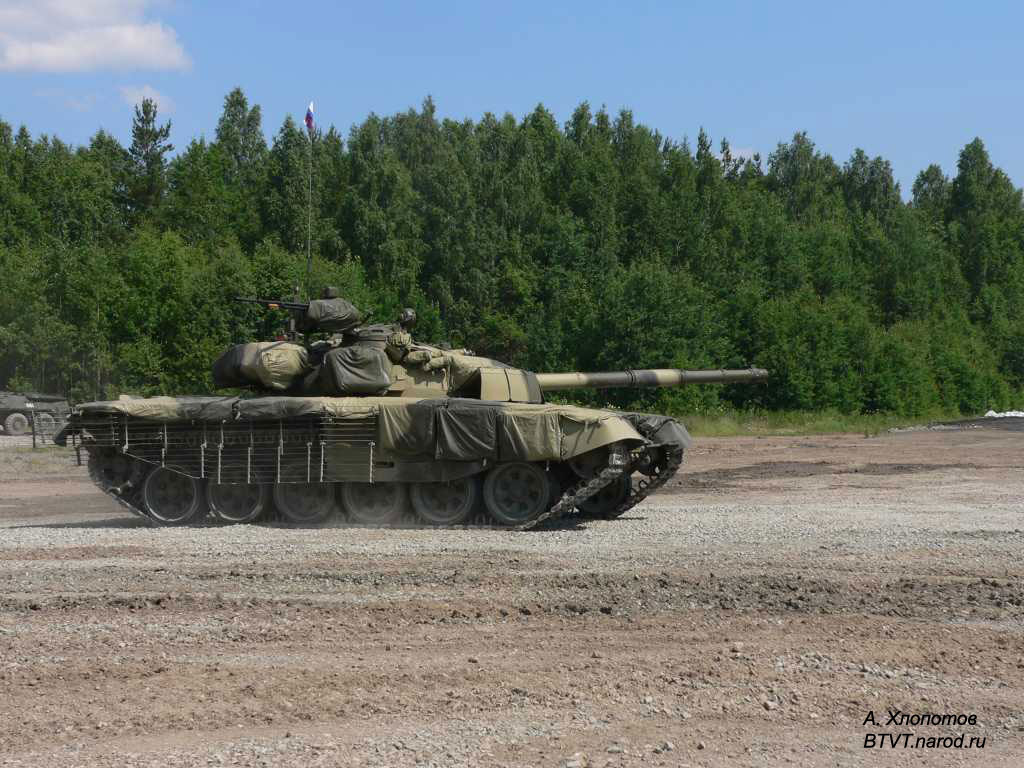

1 – 5. Т-72Б «Рогатка» демонстрирует свои ходовые качества.

Огневая мощь

На танке Т-72Б «Рогатка» установлена усовершенствованная пушка 2А46М-5, и боекомплект выстрелов повышенного могущества к ней, устройство для повышения точности стрельбы артиллерийского вооружения. Устройство представляет собой оптико-электронную систему, состоящую из специального приёмоизлучающего блока, устанавливаемого у основания артиллерийского ствола и отражающего зеркала, располагаемого на дульном срезе ствола. По сравнению с пушкой 2А46М точность 2А46М-5 повышена на 15-20%, суммарное рассеивание при стрельбе сходу понизилось в 1,7 раз. Пушка производится на Екатеринбургском артиллерийском заводе №9.

Примененная в устройстве цифровая обработка сигналов обеспечивает измерение необходимых параметров ствола в широком диапазоне помеховых и эксплуатационных воздействий. Измеренные параметры выдаются как поправки в баллистический вычислитель, что обеспечивает повышение точности стрельбы.

Применение устройства позволяет повысить точность попадания при скорострельной стрельбе по цели в несколько раз.





1-4. оптико-электронное устройство для повышения точности стрельбы артиллерийского вооружения. 5 - динамическая защита модульного типа "Реликт".

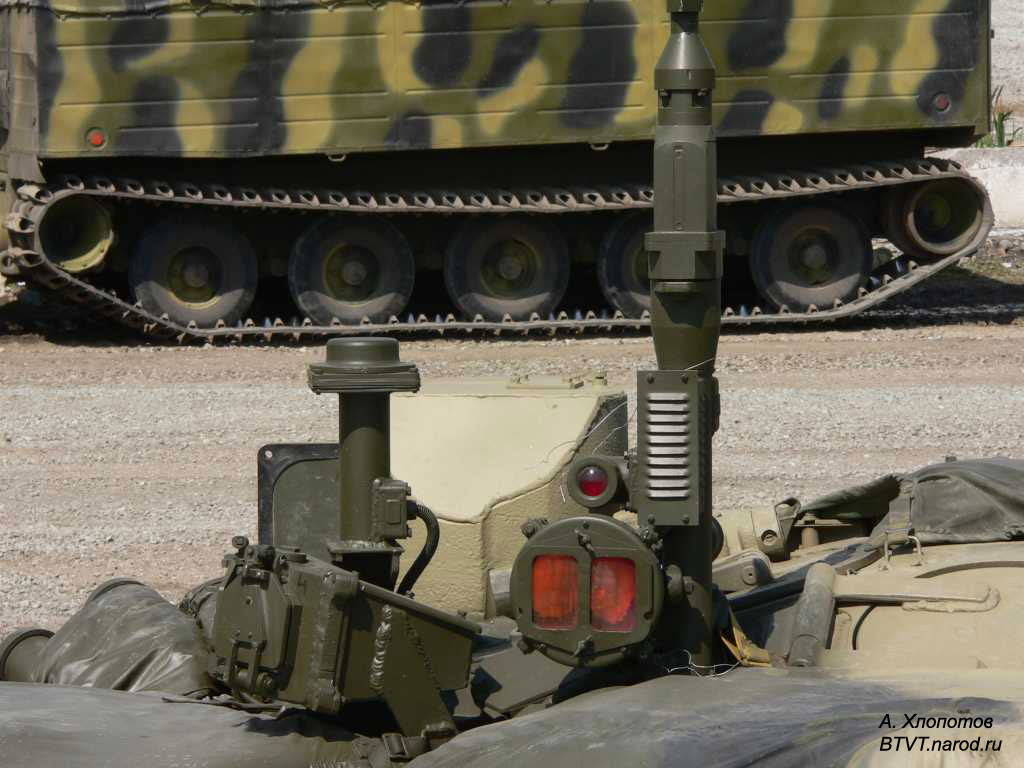

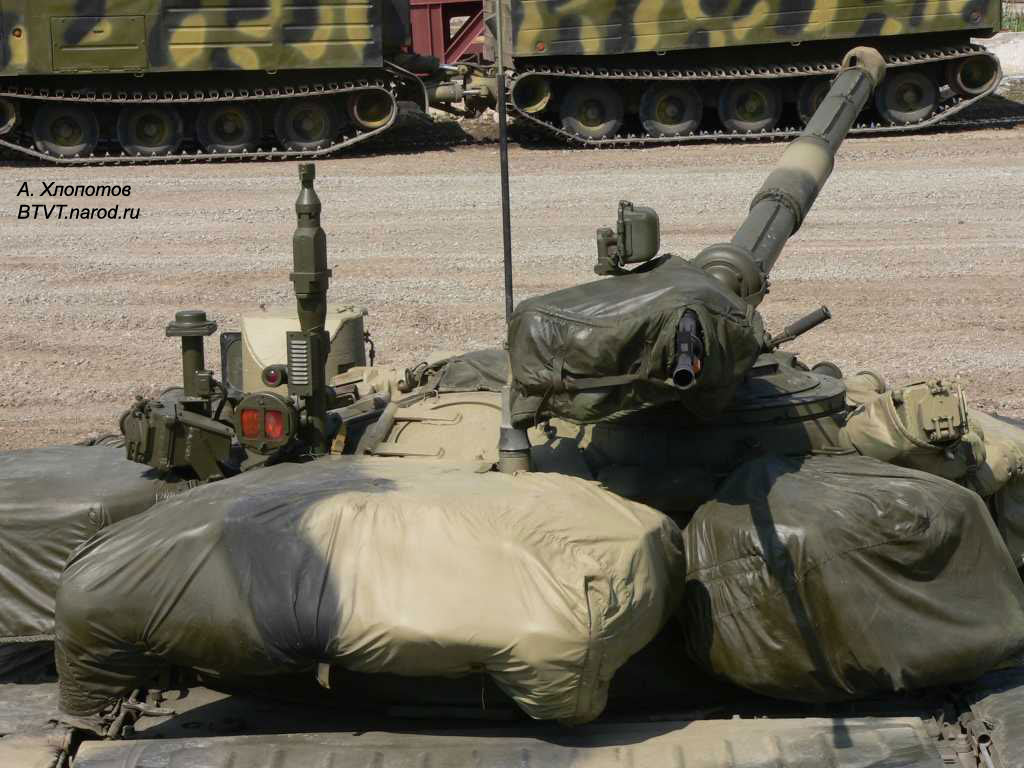

1 – башенка командира танка и его комплекс наблюдений не претерпел изменений. 2 – ТВП наводчика. 3, 4 – огонь!

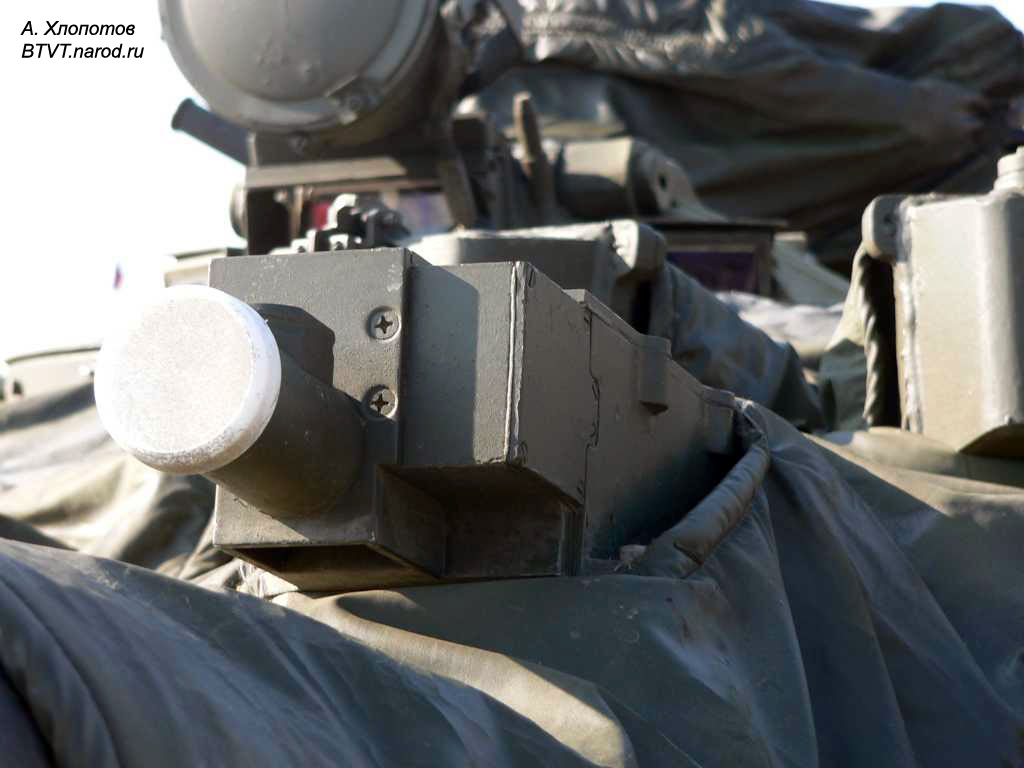

1-4. Внешний магнитный компас, средства связи и датчик ветра ДВЕ-БС.



Многоканальный (визирный, дальномерный, тепловизионный каналы и совмещенный с ними канал для наведения управляемых ракет) прицел наводчика «Сосна», производства белорусского ОАО «Пеленг» оснащен тепловизионной камерой второго поколения французского производства CATHERINE фирмы Томсон-CSF. В качестве вспомогательного сохранен прицел наводчика ТПД-К1. Прицел «Сосна» обеспечивает независимую стабилизацию в вертикальной и горизонтальной плоскостях и выработку и ввод в стабилизатор вооружения углов прицеливания и бокового упреждения. Модернизированный прицел обеспечивает эффективное поражение целей на дальности свыше 3000 м , при дальности распознавания цели типа танк с дистанции до 4- 5 км . Возможности применения управляемого ракетного оружия также расширены, появилась возможность эффективного применения ТУР в ночных условиях и сходу.

Прицел с тепловизионным каналом установлен вместо устаревшего ночного прицела 1К13-49 с ЭОП, который в составе комплекса 1А40 использовался также для  наведения управляемой ракеты. Дальность видения в активном режиме при подсветке цели инфракрасным прожектором составляет не более 1200 м , в пассивном – 500- 800 м .

К сожалению, российские предприятия так и не в состоянии наладить серийный выпуск отечественных  тепловизионных камер, хотя экспериментальные  разработки в этой области не уступают мировым стандартам.




Защита

На танке установлена динамическая защита модульного типа "Реликт" (разработчик - ОАО НИИ Стали). Ее основное отличие от комплекса «Контакт-5» заключается в модульности.

ДЗ модульного типа «Реликт», обладает рядом преимуществ по сравнению с ВДЗ типа «Контакт-5». Модульный универсальный комплекс динамической защиты «Реликт», может быть установлен на лю­бой ранее изготовленный танк (Т-72, Т-80 и пр.) в полевых условиях войсковыми ремонт­ными подразделениями. Комплекс защиты позволяет повысить уровень защищен­ности при действии современных средств пора­жения и обладает более высокой ремонтопри­годностью в полевых условиях. Как известно, оборудова­ние танка комплексом «Контакт-5» производится в процессе изготовления танка в заводских условиях, что затрудняет его модернизацию и обслуживание.



   ДЗ модульного типа «Реликт»   ДЗ модульного типа «Реликт»   ДЗ модульного типа «Реликт»   Схема размещения ДЗ Реликт на башне и ВЛД танка Т-72Б.

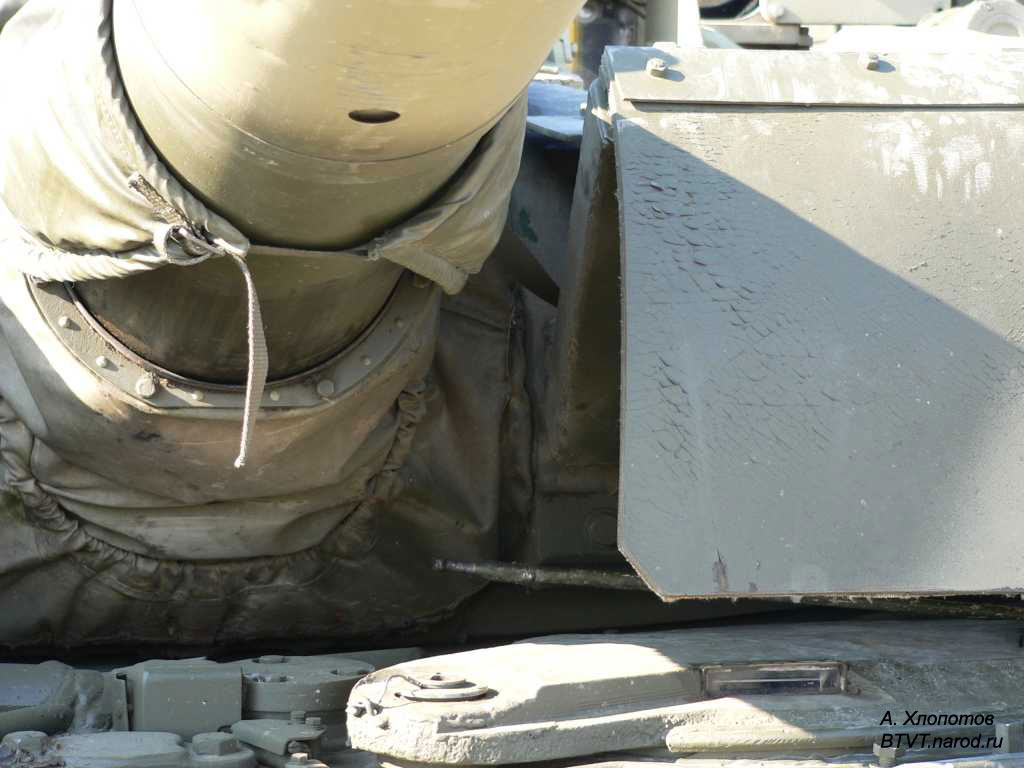

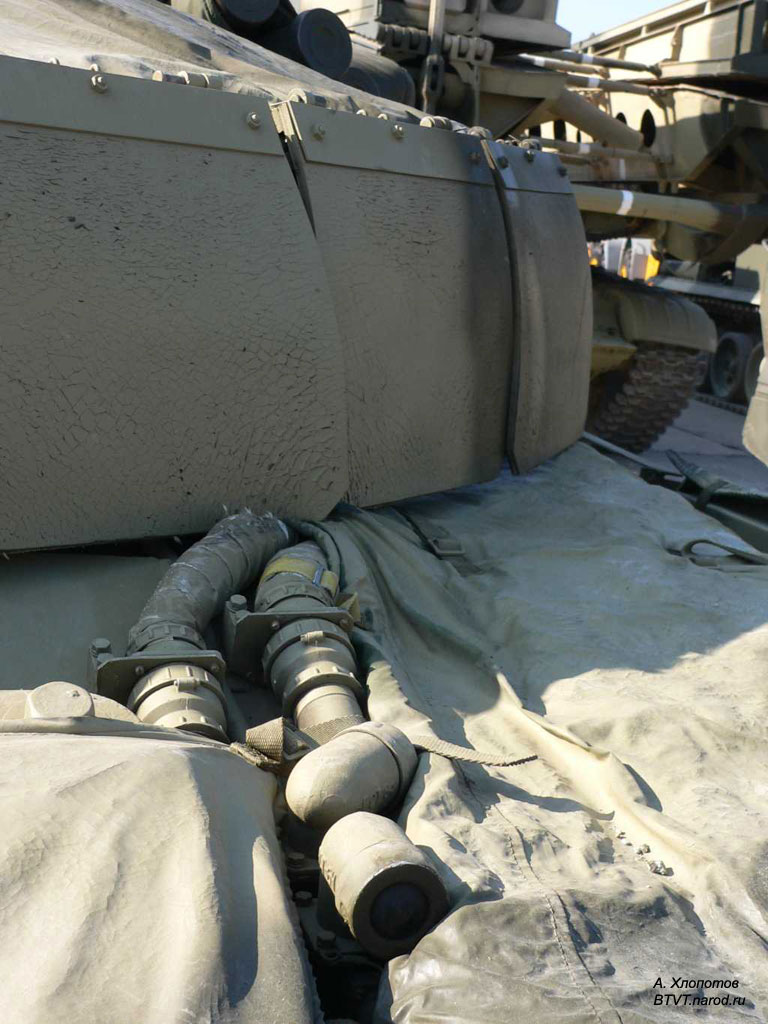

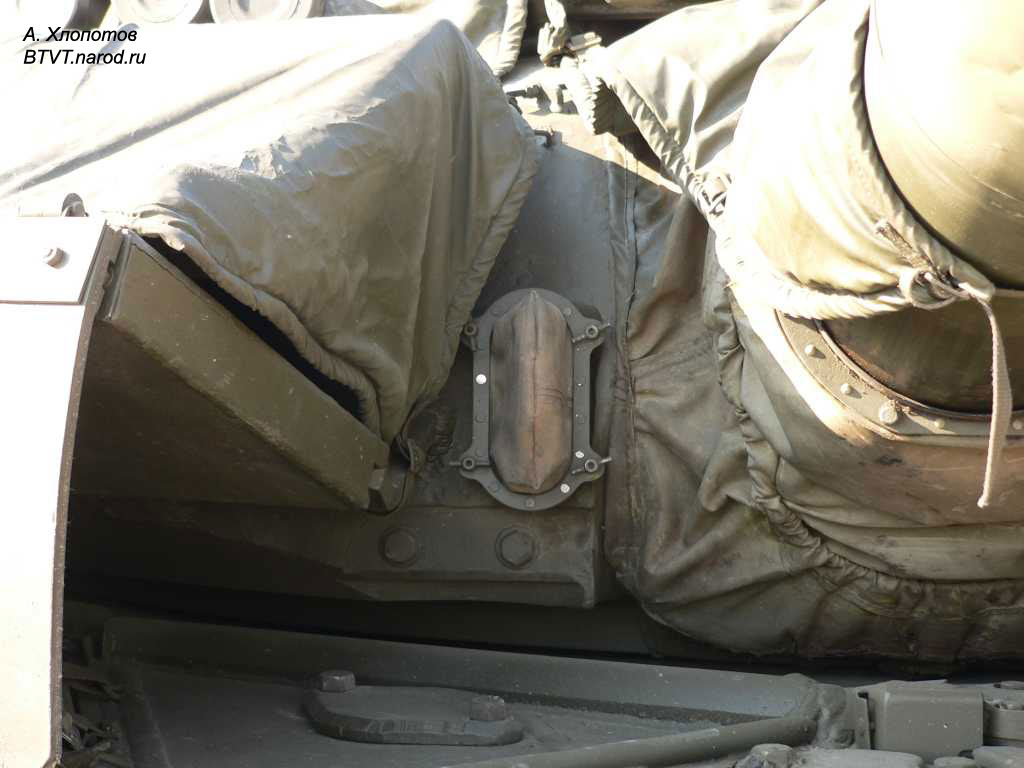

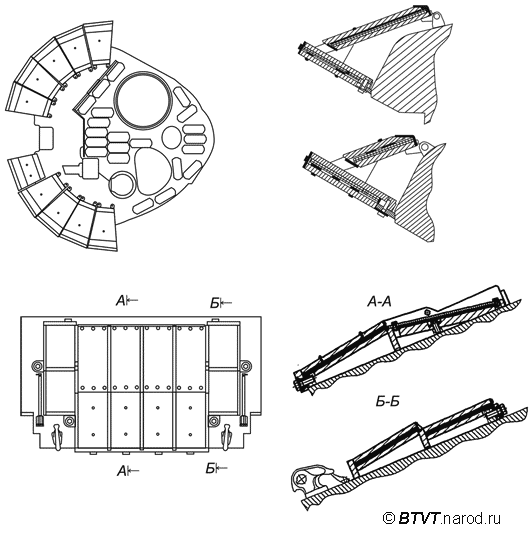

1-3. ДЗ модульного типа «Реликт». 4. Схема размещения ДЗ на башне и ВЛД.




Основные характеристики существующих типов динамической защиты ББМ

Название

ВДЗ «Контакт-5»

«Реликт»

Страна/фирма изготовитель

Россия/

НИИ Стали

Россия/

НИИ Стали

Тип защиты

универсальная

универсальная

Принцип действия

Воздействие метаемыми пластинами/ крышкой

Воздействие метаемыми пластинами/ крышкой

Снижение характеристик кумулятивных средств поражения

50-80%

До 90%

Снижение характеристик БОПС

Не менее 20%

Не менее 50%

Защита от самоформирующихся средств поражения типа  «ударное» ядро

Не обеспечена

Ограничено обеспечена

Принцип размещения

Секционный

Модульный

Установлена на:

Т-72Б, Т-90

Т-72Б, Т-80Б (модернизированные)



Установка ДЗ «Реликт» на башне   Установка ДЗ «Реликт» на башне   Башня танка также оснащена резиновыми щитками, свисающими с передней части нижних блоков ДЗ и снижающих заметность танка для радаров, а также несколько улучшая его защиту от некоторых КСП   Установка ДЗ «Реликт» на башне.   Установка ДЗ «Реликт» на башне, в отличии от ДЗ типа «Контакт-5» обеспечено значительно лучшее перекрытие лобовой проекции контейнерами ДЗ. Башня танка также оснащена резиновыми щитками, свисающими с передней части нижних блоков ДЗ и снижающих заметность танка для радаров, а также несколько улучшая его защиту от некоторых КСП

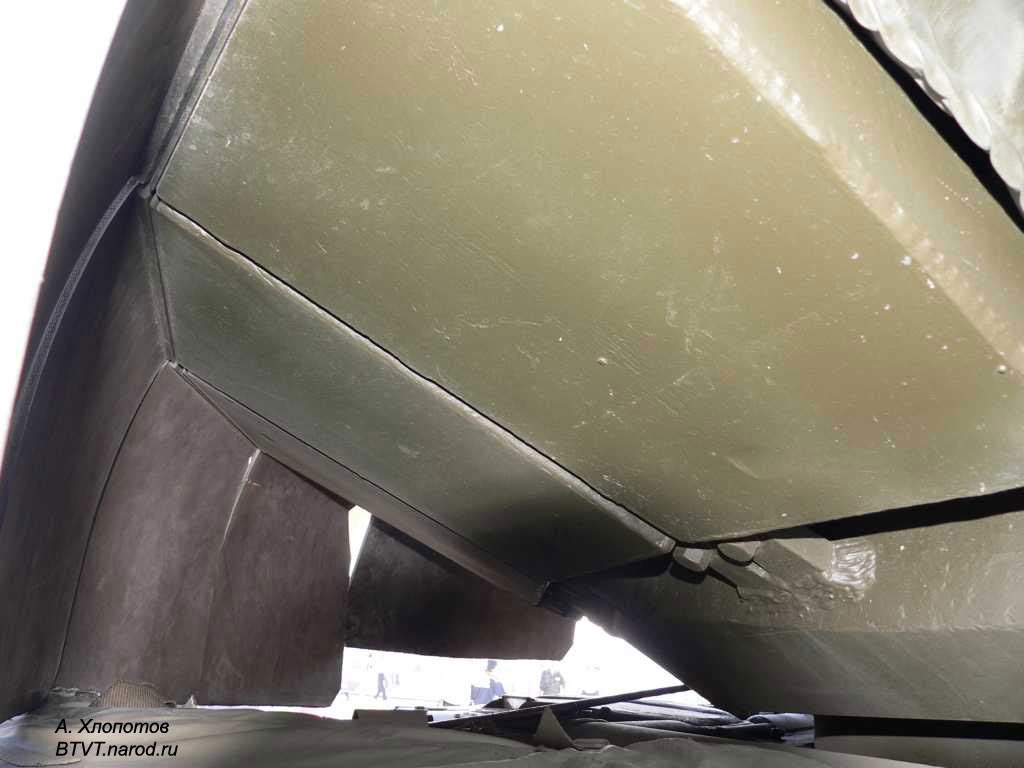

1-5. Установка ДЗ «Реликт» на башне, в отличии от ДЗ типа «Контакт-5» обеспечено значительно лучшее перекрытие лобовой проекции контейнерами ДЗ. Башня танка также оснащена резиновыми щитками, свисающими с передней части нижних блоков ДЗ и снижающих заметность танка для радаров, а также несколько улучшая его защиту от некоторых типов кумулятивных боеприпасов.




С точки зрения производства модульная структура дает возможность изготавливать модули на специализированном производстве, а на корпусе производится только приварка элементов крепления, таким образом, появляется возможность быстро и эффективно привести защиту основной массы отечественных танков к современным требованиям силами предприятий министерства обороны в ходе их планового ремонта. Надо заметить, что эта модернизация должна была производиться еще 10 лет назад, и если с ней будут и дальше затягивать, то отставание защиты отечественных танков, а точнее их основной массы – Т-72Б и Т-80Б от зарубежных ПТС  может действительно принять угрожающий характер.

ДЗ модульного типа «Реликт» обеспечивает значительно лучшие показатели по перекрытию защищаемой лобовой проекции башни и корпуса, по сравнению с ДЗ типа «Контакт-5». Кроме того, применение «Реликта» позволит унифицировать по защите все состоящие на вооружении России образцы основных танков – Т-72 и Т-80 (и их модификации). Как известно конструкция ДЗ, применявшаяся на танках типа Т-72Б/Т-90 и Т-80У/УД конструктивно отличалась, что естественно ухудшало унификацию.



Перекрытие лобовой проекции башни и корпуса



Объект

Т-72Б/Т-90

Т-72БМ/Т-80Б



наименование ДЗ

«Контакт-5»

«Реликт»



при курсовых углах 0°,  %

55/<50

60



при курсовых углах ±20°(корпус), %

45

45



при курсовых углах ±35°(башня), %

45

55



Общая масса комплекса ДЗ, т.

1.5

2.3



Тип ЭДЗ

4С22

4С23



Общее количество ЭДЗ, шт.

360

394













Танк Т-72Б Рогатка с СЭМЗ   Танк Т-72Б входит на минное поле   Танк Т-72Б входит на минное поле   Мина с магнитным взрывателем
сработала перед танком, а не под его днищем (работа СЭМЗ).


1 - Танк Т-72Б «Рогатка» с СЭМЗ, 2, 3 - Танк Т-72Б входит на минное поле. 4 - Мина с магнитным взрывателем
сработала перед танком, а не под его днищем (работа СЭМЗ).



Также Т-72Б «Рогатка» оснащен системой электромагнитной защиты, обеспечивающим защиту от противотанковых мин с магнитными взрывателями. Такие мины входят в комплект кассетных боеприпасов, с помощью которых они сбрасываются в район сосредоточения танков или движения танковых колонн. СЭМЗ позволяет танку не дожидаясь инженерного обеспечения быстро преодолевать такие минные поля. Именно для этих целей создан этот комплекс, а не для разминирования, как считают многие, наблюдавшие работу СЭМЗ в реальных условиях. СЭМЗ разработан ОАО НИИ Стали.



Комплекс «Накидка» на ВЛД танка Т-72Б Рогатка.   Комплекс «Накидка» на башне танка Т-72Б Рогатка.   Комплекс «Накидка» на башне танка Т-72Б Рогатка.   Комплекс «Накидка» на башне танка Т-72Б Рогатка.   Комплекс «Накидка» на башне танка Т-72Б Рогатка.

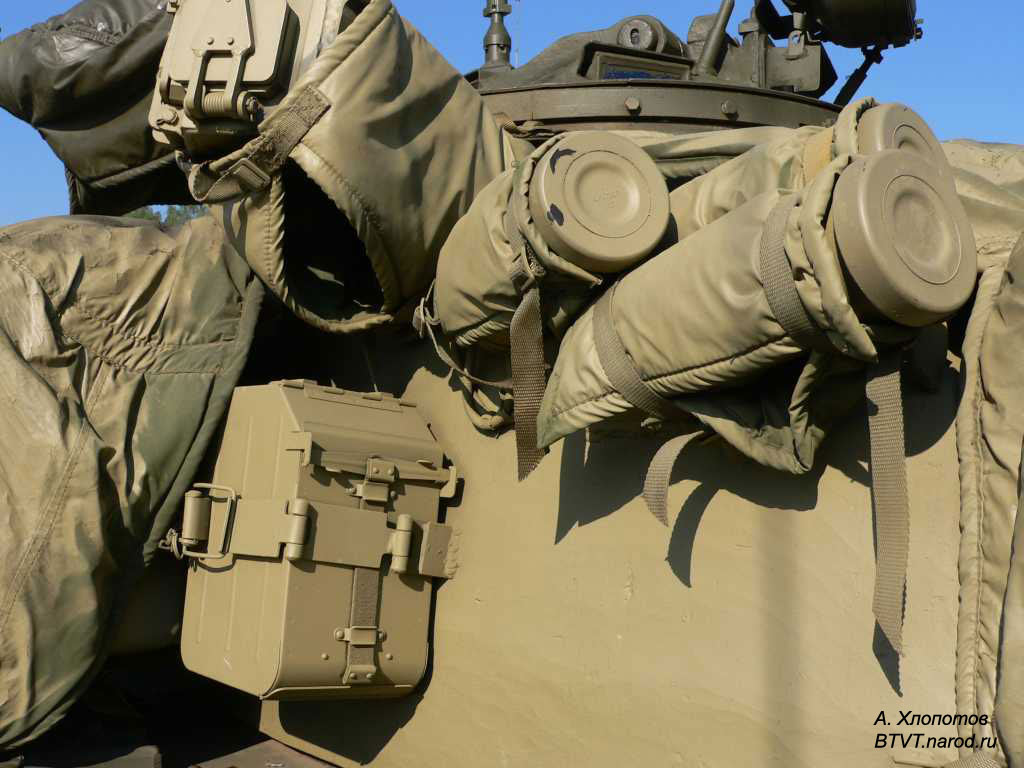

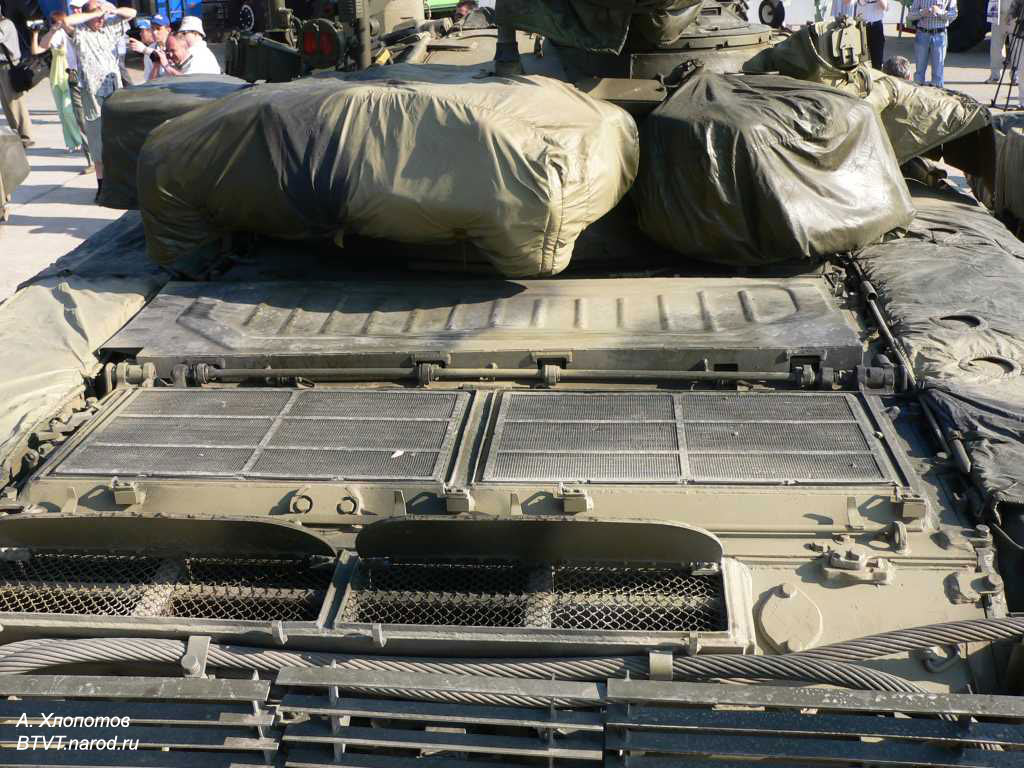

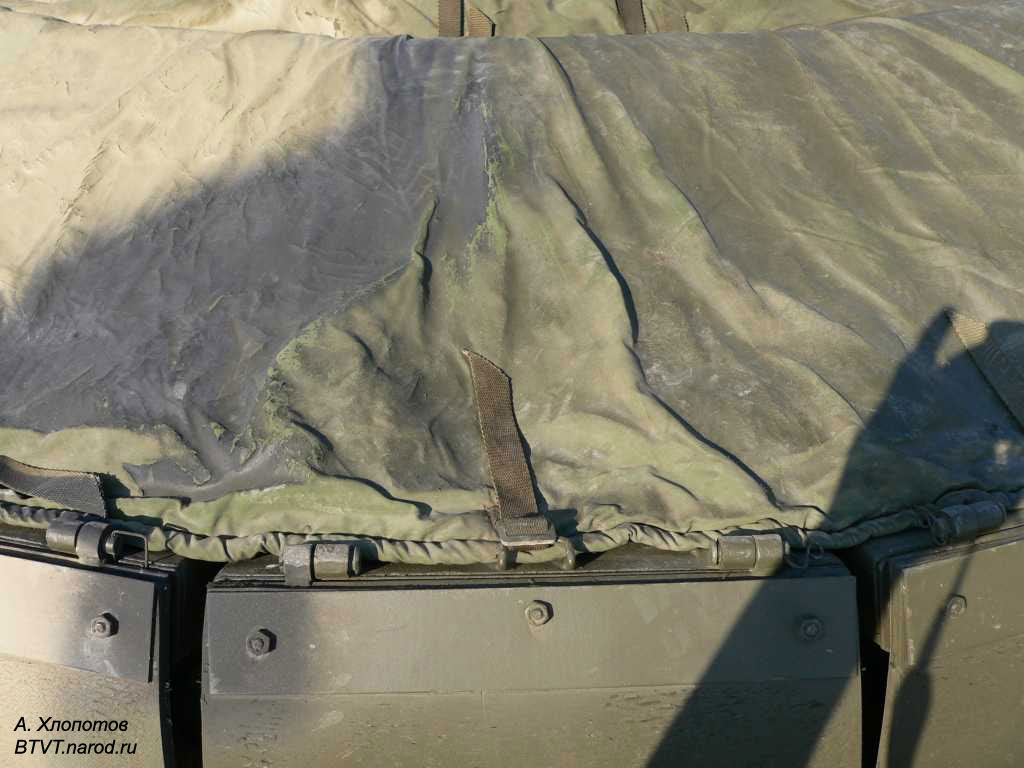

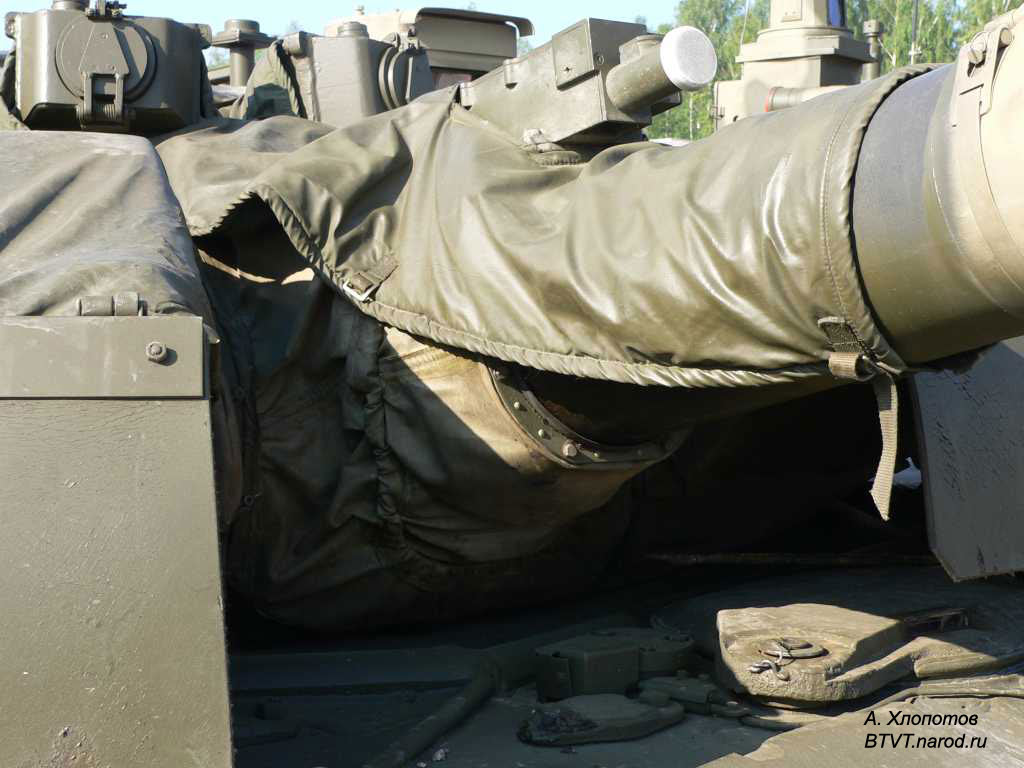

1-5. «Накидка» на ВЛД и башне танка.

Комплекс «Накидка» на бортах, на бортах и корпусе танка.   «Накидка» на бортах, ВЛД и корпусе.   «Накидка» на бортах, ВЛД и корпусе.   «Накидка» на бортах, ВЛД и корпусе.   «Накидка» на бортах, ВЛД и корпусе.

1-5. «Накидка» на бортах, ВЛД и корпусе.




Маскировочный комплект "Накидка" является штатным комплектом танка. Представленный на выставке образец выдержал ходовые испытания в 2000 км , это объясняет его несколько потрепанный вид.

При оснащении танка комплектом “Накидка” вероятность его обнаружения в ближнем ИК-диапазоне дневными и ночными приборами и прицелами, тепловизионными системами и головками самонаведения (ГСН) снижается на 30 проц. В тепловом диапазоне вероятность обнаружения и захвата танка инфракрасными ГСН снижается два-три раза. Резко снижается заметность танка в радиотепловом диапазоне - температура танка с маскировкой и фона практически совпадают. В радиолокационном диапазоне вероятность и дальность обнаружения оснащенного “Накидкой” танка снижется в шесть и более раз.

Комплекс «Накидка»

Принцип действия накидки заклю­чается в следующем. Падающее электромагнит­ное поле частично отражается поочередно элек­тропроводящими слоями 1, 2, 3 и поверхностью изделия 6. В результате многократного переотражения с учетом сдвига фаз, обеспечиваемых толщиной диэлектрических прослоек 4, энергия падающего электромагнитного поля преобразу­ется в электропроводящих слоях 1, 2, 3 в тепло­вую энергию. Эффект поглощения усиливается за счет проявления резонанса в структуре элек­тропроводящих слоев. Защитная оболочка 5 накидки выполнена неоднородной по электрической толщине с ве­личиной неоднородностей, соизмеримой с чет­вертью минимальной длины волны рабочего диапазона, в результате чего обеспечивается радиопоглощение защитной оболочки в корот­коволновой части миллиметрового диапазона из-за интерференции падающего поля на неоднородностях.



КОЭП «Штора-1» грубые и точные головки   КОЭП «Штора-1» грубые и точные головки   шахты многоспектральных аэрозольных гранат.   шахты многоспектральных аэрозольных гранат.

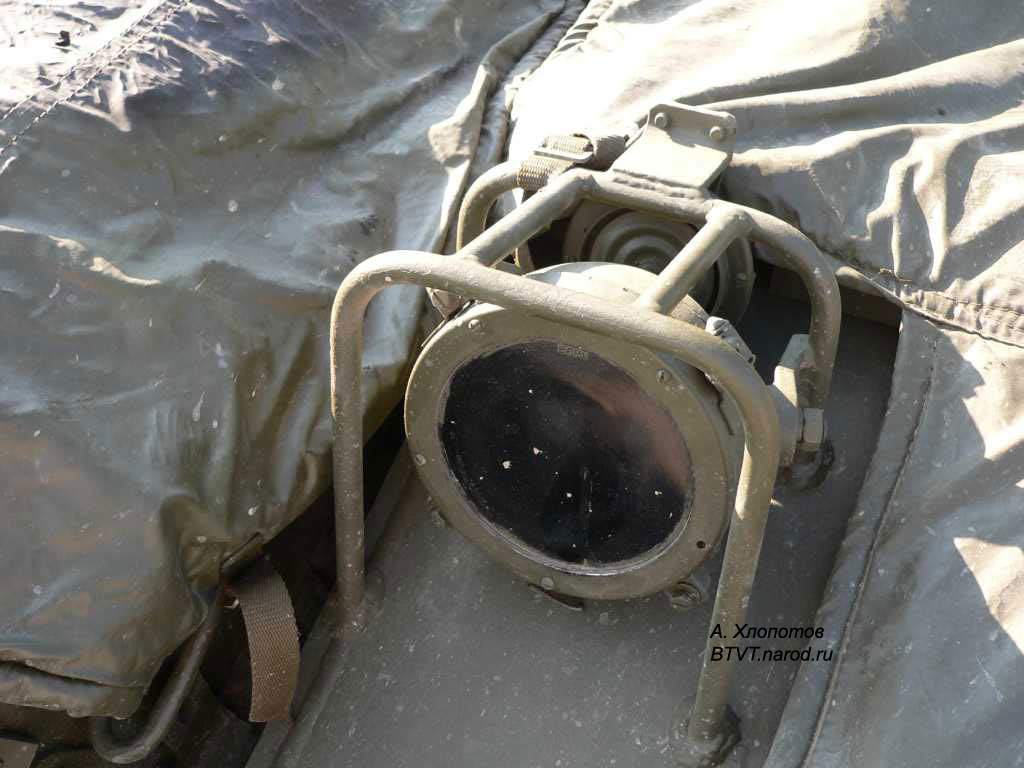

1,2. КОЭП «Штора-1» грубые и точные головки обнаружения факта лазерного облучения. 3, 4. шахты многоспектральных аэрозольных гранат.



На модернизированном Т-72Б установлен, уже ставший традиционным КОЭП «Штора», в отличие от Т-90 танк не комплектуется прожекторами-постановщиками помех, которые на Т-90 установлены вместо части контейнеров ВДЗ, тем самым, снижая защиту башни в наиболее опасных направлениях обстрела.

Созданный в конце 80-х годов, комплекс «Штора» обеспечивает предупреждения экипажа о лазерном облучении танка в спектральном диапазоне 0.7-2.5 мкм и обеспечивает постановку активных помех противотанковым комплексам с полуавтоматической системой наведения путем постановки многоспектральных аэрозольных завес, погашающих лазерное излучение.


Однако сейчас этот комплекс не может отвечать поставленным задачам, т.к. спектральный диапазон длин волн, применяемый в настоящее время в дальномерах, составляет 0.63-10,6 мкм (лазеры на эрбии с неодиме с романовским сдвигом, лазеры на двуокиси углерода).  Не исключено, что в современном комплексе применен ряд мер исправляющих этот недостаток, однако официально об этом не заявлялось.

Для защиты бортовой и кормовой проекции танк комплектуется бортовыми решетчатыми экранами (РЭ). РЭ не являются новинкой и по принципу действия аналогичны решетчатым экранам, устанавливаемым на танки еще в ходе завершающего этапа Великой Отечественной. Нашли свое применение РЭ и в ходе военных действий в Афганистане и Чечне. РЭ обеспечивают вероятность разрушения БЧ гранат РПГ (ПГ-7, ПГ-9) без формирования кумулятивной струи с вероятностью 0,5...0,65, в других случаях возможно снижение бронепробиваемости на 70-100%.

Принцип действия РЭ. При попадании головной части кумуля­тивной гранаты между пластинами про­исходит разрушение или повреждение кумуля­тивной облицовки боеприпаса, вследствие чего кумулятивный эффект может не проявиться во­обще, либо образовавшаяся в этих условиях струя будет обладать низкой пробивной способ­ностью. Возможен случай попадания боеприпа­са непосредственно в пластину, тогда имеет ме­сто нормальное срабатывание взрывателя и об­разование кумулятивной струи. Однако, как показывают расчетные и экспериментальные данные, вероятность проявления такого случая низка.

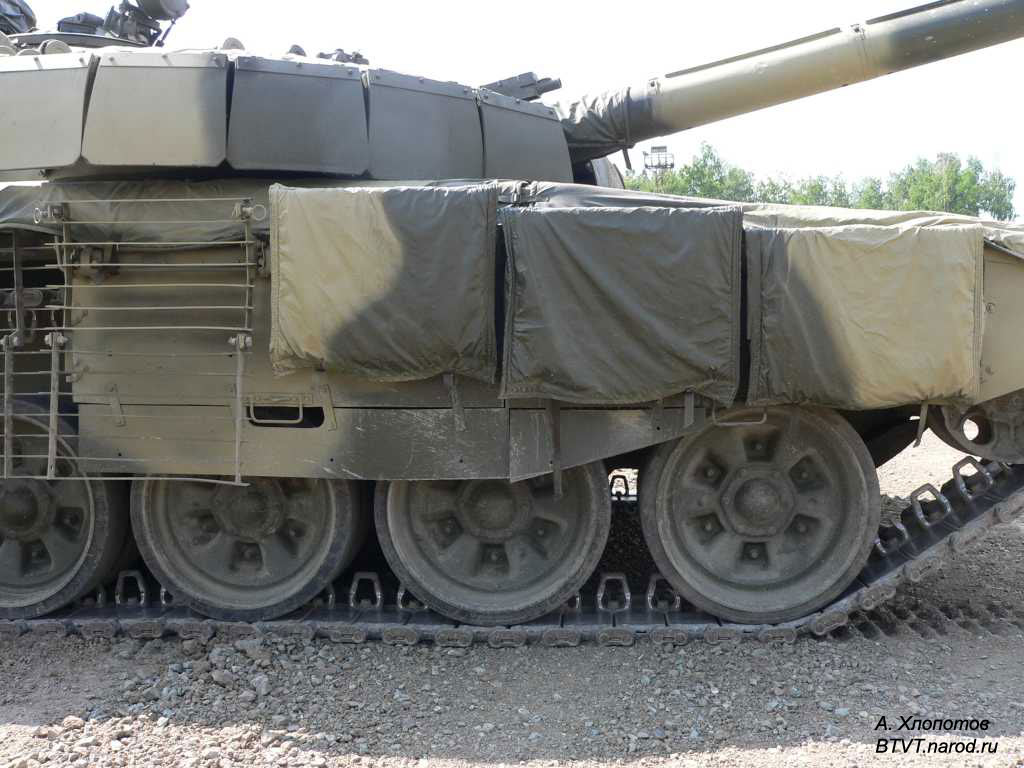

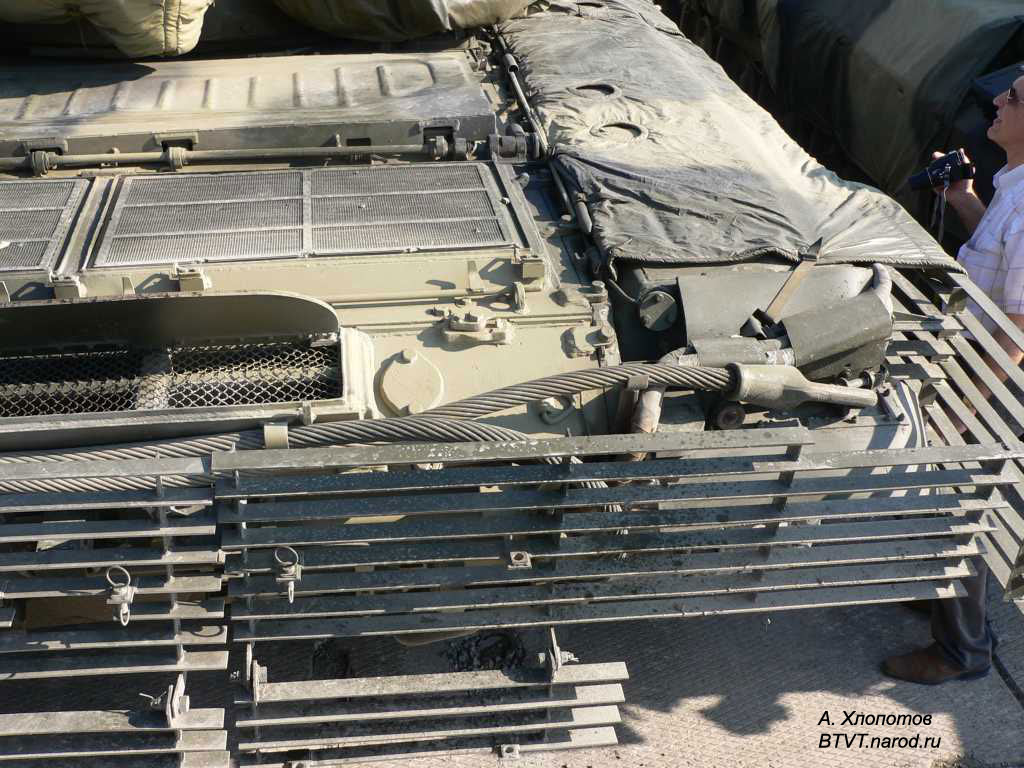

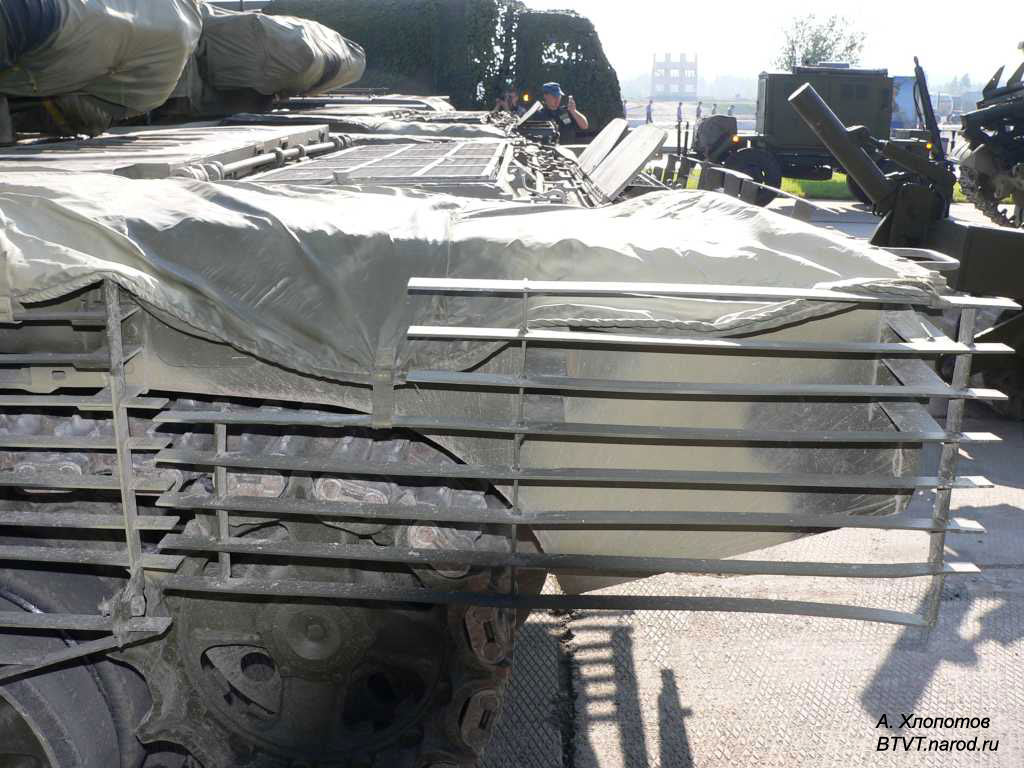

крепления РЭ на бортовых и кормовых участках корпуса танка Т-72Б «Рогатка».   крепления РЭ на бортовых и кормовых участках корпуса танка Т-72Б «Рогатка».   крепления РЭ на бортовых и кормовых участках корпуса танка Т-72Б «Рогатка».   крепления РЭ на бортовых и кормовых участках корпуса танка Т-72Б «Рогатка».   крепления РЭ на бортовых и кормовых участках корпуса танка Т-72Б «Рогатка».



Для облегчении обслуживания экраны выполнены складными. Каждая секция РЭ которого состоит из полуэкранов, шарнирно связанных между собой.   Для облегчении обслуживания экраны выполнены складными. Каждая секция РЭ которого состоит из полуэкранов, шарнирно связанных между собой.   Для защиты бортовой и кормовой проекции танк комплектуется бортовыми решетчатыми экранами (РЭ)   Для защиты бортовой и кормовой проекции танк комплектуется бортовыми решетчатыми экранами (РЭ)   Для защиты бортовой и кормовой проекции танк комплектуется бортовыми решетчатыми экранами (РЭ)

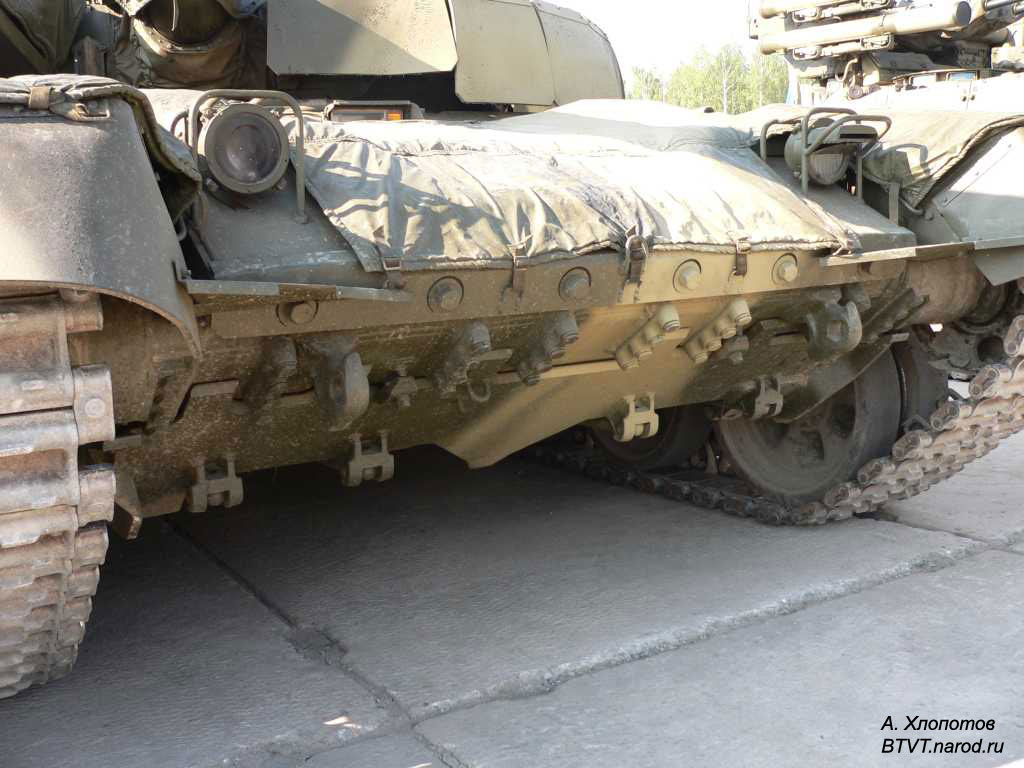

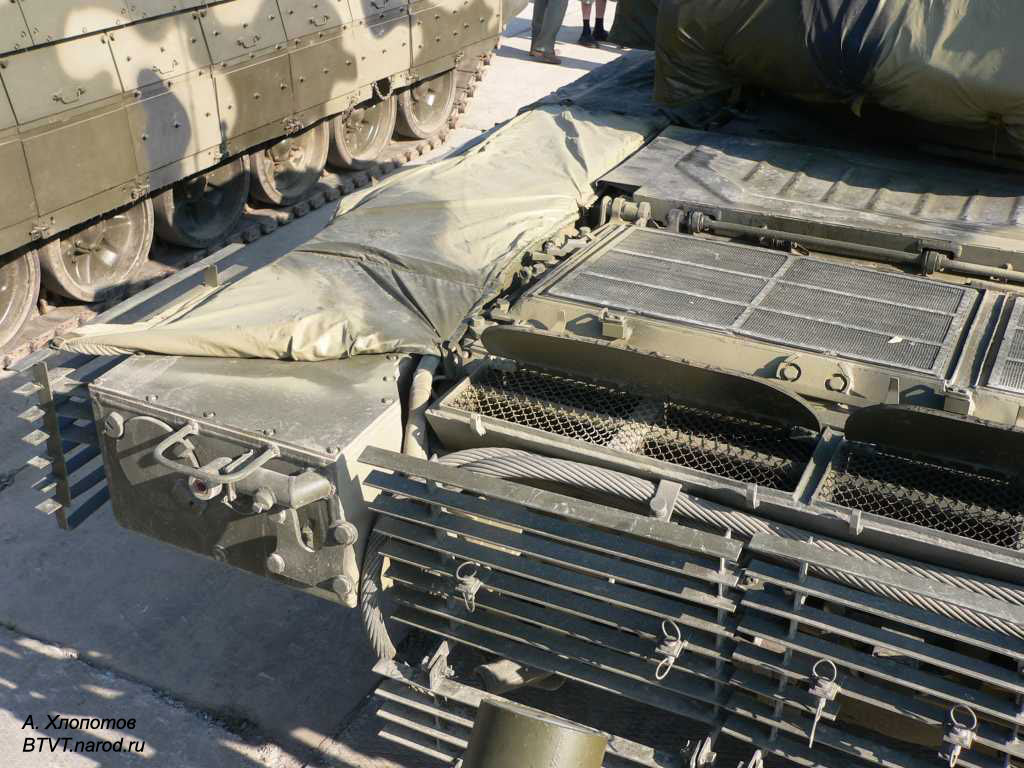

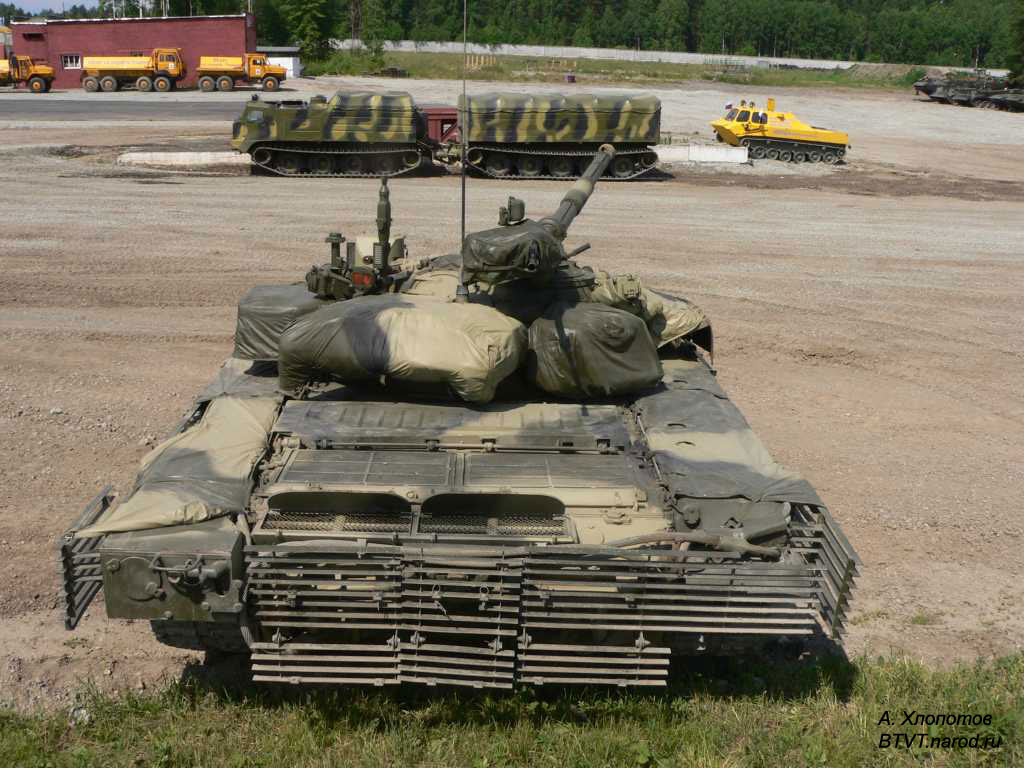

Фото крепления РЭ на бортовых и кормовых участках корпуса танка Т-72Б «Рогатка». Для облегчении обслуживания экраны выполнены складными. Каждая секция РЭ которого состоит из полуэкранов, шарнирно связанных между собой с возможностью складывания поворотом в вертикальное поло­жение нижнего полуэкрана и стопорением ее в верхнем положении.




Специалисты отметили явную несочетаемость «Накидки» с бортовыми решетчатыми экранами, которые являются уголковыми отражателями (повышают РЛ заметность, в то время как «Накидка» призвана ее снижать.

Специалисты НИИ Стали так пояснили эту ситуацию:

НИИ Стали предлагал конструкторам несколько вариантов модернизации защиты танка Т-72Б для различных условий его применения. В числе них был вариант с «Накидкой» и специальными бортовыми резинотканевыми экранами, также снижающими РЛ-заметность танка. Этот вариант рассчитывался на применение танка в крупномасштабных военных конфликтах, когда вероятность применение дальней разведки и высокоточного оружия высока.

Вариант с решетками предлагался как простое решение, позволяющее танку быстро адаптироваться к городским условиям боя, когда высока вероятность обстрела танка РПГ с любых курсовых углов, а требования к малозаметности минимальны. Т.е вариант с решетками не предполагает использование с ним «Накидки».


Естественно, объединять эти решения и показывать их единым блоком модернизации было нельзя. Неприемлемы и советы специалистов, предлагающих набросить Накидку на решетчатые экраны. В этом случае решетки перестают работать и становятся обычными взводными экранами, эффективность которых весьма низка.

Фото крепления РЭ на бортовых и кормовых участках корпуса танка Т-72Б «Рогатка».   Фото крепления РЭ на бортовых и кормовых участках корпуса танка Т-72Б «Рогатка».   Фото крепления РЭ на бортовых и кормовых участках корпуса танка Т-72Б «Рогатка».   Фото крепления РЭ на бортовых и кормовых участках корпуса танка Т-72Б «Рогатка».

Фото крепления РЭ на бортовых и кормовых участках корпуса танка Т-72Б «Рогатка».

Подвижность

Новый двигатель В92С2 мощностью 1000 л .с. значительно повысил скорость и маневренность танка на поле боя. Двигатель снабжен турбокомпрессором (ТКР), позволяющим увеличить мощность силовой установки до 30% (по сравнению с существующим) и имеющим выход патрубка турбины в сторону левого борта, а патрубок компрессора - в развал блоков двигателя. Система суфлирования дополнительно снабжена расположенным под воздухоочистителем суфлирующим бачком, сообщенным последовательно с суфлером двигателя. Воздухоочиститель снабжен на выходе овальным патрубком, который соединен с расположенным с ним на общей продольной оси патрубком компрессора ТКР конфузорной воздухопитающей трубой, расположенной в развале блоков двигателя. При этом выпускная трасса является соплом эжектора, а компенсирующее устройство системы выпуска отработавших газов и срез сопла вынесены за пределы моторно-трансмиссионного отсека и расположены на надгусеничной полке.

Новое выхлопное устройство двигателя В92   Новое выхлопное устройство двигателя В92   Двигатель снабжен турбокомпрессором (ТКР), позволяющим увеличить мощность силовой установки до 30% (по сравнению с существующим) .   Новое выхлопное устройство двигателя, которое обеспечивает  повышение надежности.

1, 2. Новое выхлопное устройство двигателя, которое обеспечивает  повышение надежности выхлопного устройства двигателя внутреннего сгорания. 3. Модернизированное МТО с двигателем повышенной мощности.

4 - Новое выхлопное устройство двигателя



Кроме основной силовой установки модернизированный танк оснащен и вспомогательной (ВСУ), предназначенной для питания потребителей электроэнергии на стоянке, когда основной двигатель отключен. Это не только значительно снижает потребление ГСМ, но и значительно снижает заметность танка в ИК-диапазоне.




Двигатель В92

четырехтактный, V-образный, 12-цилиндровый многотопливный дизельный двигатель жидкостного охлаждения с газотурбинным наддувом

Система смесеобразования

непосредственный впрыск топлива

Мощность двигателя без сопротивления на впуске и выпуске, кВт (л.с.)

736 (1000)

Частота вращения, с-1 (об/мин)

33,3 (2000)

Запас по крутящему моменту, %

25

Удельный расход топлива, г/кВт*ч (г/л.с.*ч)

212 (156)

Масса, кг

1020

Удельная мощность, кВт/кг (л.с./кг)

0,72 (0,98)

Диаметр цилиндра, мм

150,0

Ход поршня в цилиндре с главным шатуном, мм

180,0

Ход поршня в цилиндре с прицепным шатуном, мм

186,7

Минимальная температура надежного пуска двигателя без предварительного разогрева, °С

- 20°C

- температура окружающего воздуха

от -50°С до +50°С

- относительная влажность воздуха

до 98% при 20°С

- высота над уровнем моря

до 3000 м

Степень уравновешенности

полная динамическая уравновешенность



Гусеничный движитель танка также усовершенствован, он содержащем гусеничную ленту, выполненную из штампованных элементов, соединенных между собой параллельными резинометаллическими шарнирами, опорные катки с наружной обрезинкой, поддерживающие катки, ведущие колеса, двускатные направляющие колеса с окнами, штампованные элементы гусеничной ленты в местах контакта с опорными катками выполнены гладкими, торцевые поверхности ободов дисков двускатных направляющих колес снабжены выступами-ледорубами, на участках дисков под ледорубами расположены разомкнутые скошенные ребра жесткости с наибольшей высотой у ступицы.



Гусеничный движитель танка.   Гусеничный движитель танка.   Гусеничная лента, выполненная из штампованных элементов, соединенных между собой параллельными резинометаллическими шарнирами.   дугообразный упор

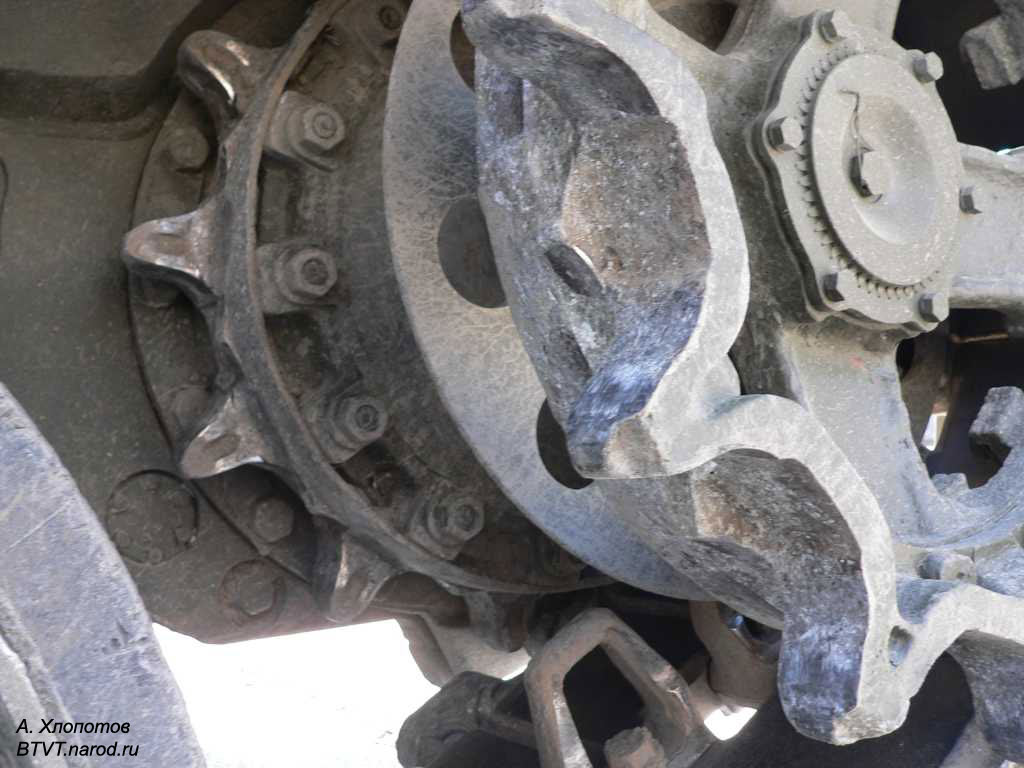

1, 2 - ведущие колеса.

3 - Гусеничная лента, выполненная из штампованных элементов, соединенных между собой параллельными резинометаллическими шарнирами унифицирована для всех современных и модернизируемых танков и машин на их базе. 4 - На корпусе в кормовой его части против места входа гусеницы на ведущее колесо закреплен дугообразный упор, отогнутый в сторону корпуса. Установка дугообразного упора на корпусе танка предотвращает сход гусеницы в сторону корпуса, что позволяет увеличить среднюю скорость движения на пересеченной местности, а также избежать заклинивания гусеницы между ведущим колесом и корпусом, приводящего к преждевременному выходу из строя ведущих колес, опорных катков и траков гусеницы.

5 – чертеж основных особенностей модернизированного движителя модернизированного танка Т-72Б «Рогатка» (аналогичен Т-90).




Подытоживая вышесказанное можно сказать, что «Рогатка» является довольно сбалансированным вариантом глубокой модернизации танка Т-72Б, при проведении которой ликвидируется отставание от современных зарубежных танков по наиболее критическим параметрам. Это, прежде всего, касается системы управления огнем, которая никогда не была сильным местом танков серии Т-72 и отставала по ряду показателей от современных зарубежных и отечественных танков (Т-80Б, Т-80У/УД). Модернизация прицельного комплекса наводчика и оснащения танка современной автоматизированной СУО и модернизированной пушкой значительно расширяет огневые возможности Т-72Б.  Динамическая защита «Реликт» по мнению специалистов, обеспечит непоражаемость танка наиболее массовыми современными ПТС. К вопросу снижения заметности также подошли комплексно, что обеспечивает многократное снижение уязвимости танка от ВТО, средств разведки, а также в какой-то мере и от обычных средств поражения. Продемонстрированный на выставке облик модернизированного танка еще не является окончательным, после некоторых доработок и приемки машины документация на серийную модернизацию будет передана заводу.



Сравнение ТТХ танка Т-72Б и модернизированного танка Т-72Б модернизированный «Рогатка»

Танк

Т-72Б (об. 1985 г .)

«Рогатка» (об. 2006 г .)

Огневая мощь

ГСП

2А46М

2А46М-4

устройство для повышения точности стрельбы артиллерийского вооружения

нет

есть

СУО

Аналоговый баллистический поправочник

Автоматизированное цифровое с баллистическим вычислителем

НО

Дневной

прицельный
комплекс 1А40-1.

Многоканальный  прицел «Сосна», дневной прицел ТПД-К1 как

вспомогательный.

Ночной

прицел-прибор наведения 1К13

Дальность обнаружения и идентификации цели ночью.

Активный

1200 м

Тепловизионный канал, свыше 3000 м .

пассивный

600 м .

КТ

Пассивно-активный прибор  наблюдения ТПН-3

Дальность обнаружения и идентификации цели

400 (без подсветки)

Дублированное управление огнем

нет

есть

Возможность применения ТУР ночью и сходу

нет

есть

Защита

Тип

Многослойная комбинированная с отражающими листами.

Навесная противокумулятивная ДЗ «Контакт-1»

Многослойная комбинированная с отражающими листами.

Универсальная ДЗ «Реликт»

Бронестойкость

БПС/КС

Башня

540/900

800/1200

Корпус

480/900

750/11000

Средства снижения заметности

нет

К-с. «накидка», средства снижения ЭПР, экранирование х.ч., МТО ипр.

КОЭП

нет

«Штора»

Подвижность

Двигатель

В-84-1 ( 840 л .с.)

В92 ( 1000 л .с.)

ВСУ

нет

есть



Фото © 2006. А. Хлопотов. BTVT.info

Текст автора сайта.

Использованы данные НИИ Стали. niistali.ru
