Фото и чертежи среднего танка Т-55АМВ

Фото и комментарии Сергей (interest68)

Установка контейнеров навесной динамической защиты на Т-55АМВ
В войсках очень часто контейнера устанавливают не правильно, поэтому выкладываю чертежи установки.
Контейнер с номером 1 – «толстый», 3 – «худой», 4 – «косой»

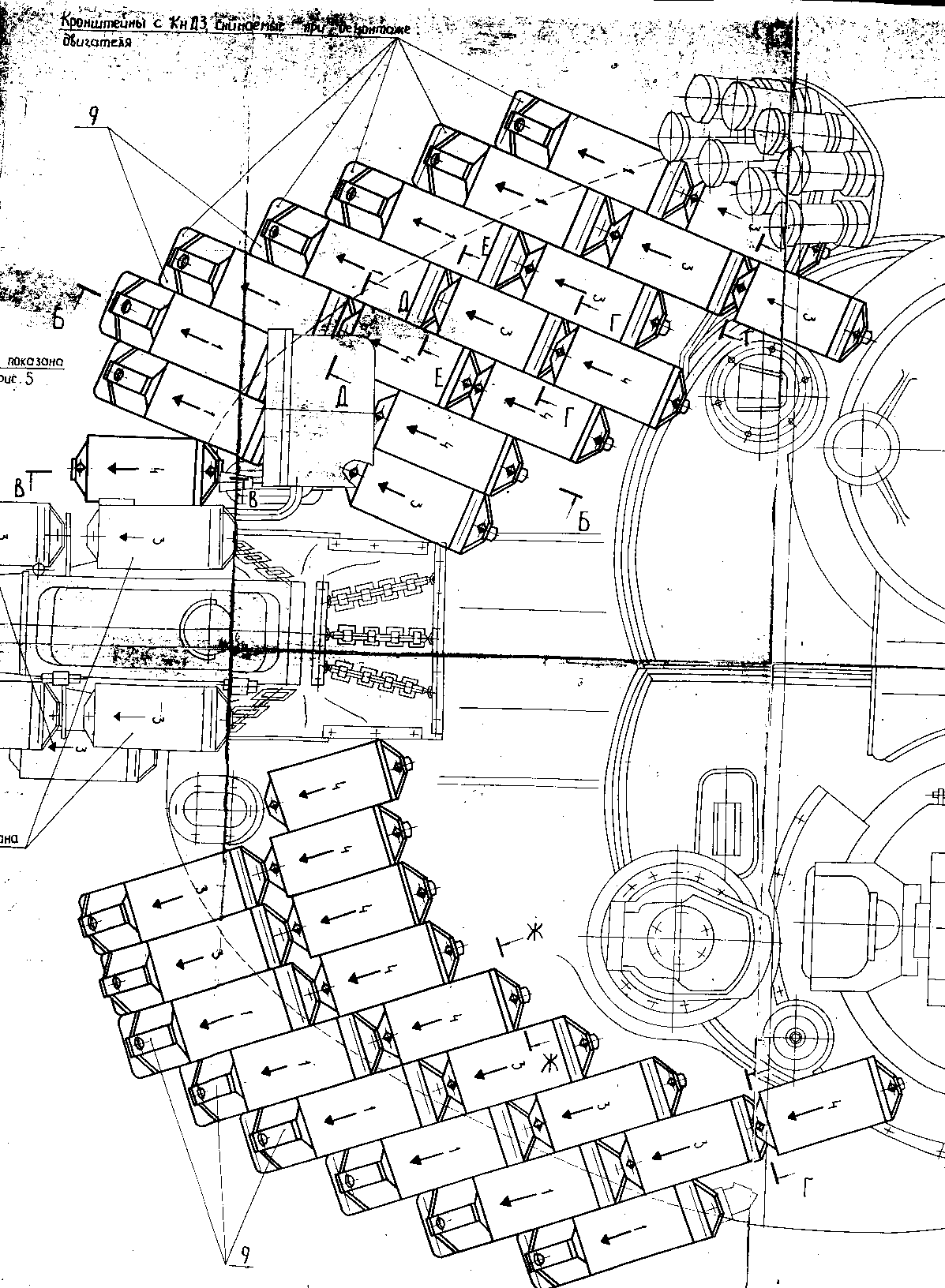

Башня.

Установка контейнеров навесной динамической защиты на Т-55АМВ  Установка контейнеров навесной динамической защиты на Т-55АМВ  Установка контейнеров навесной динамической защиты на Т-55АМВ

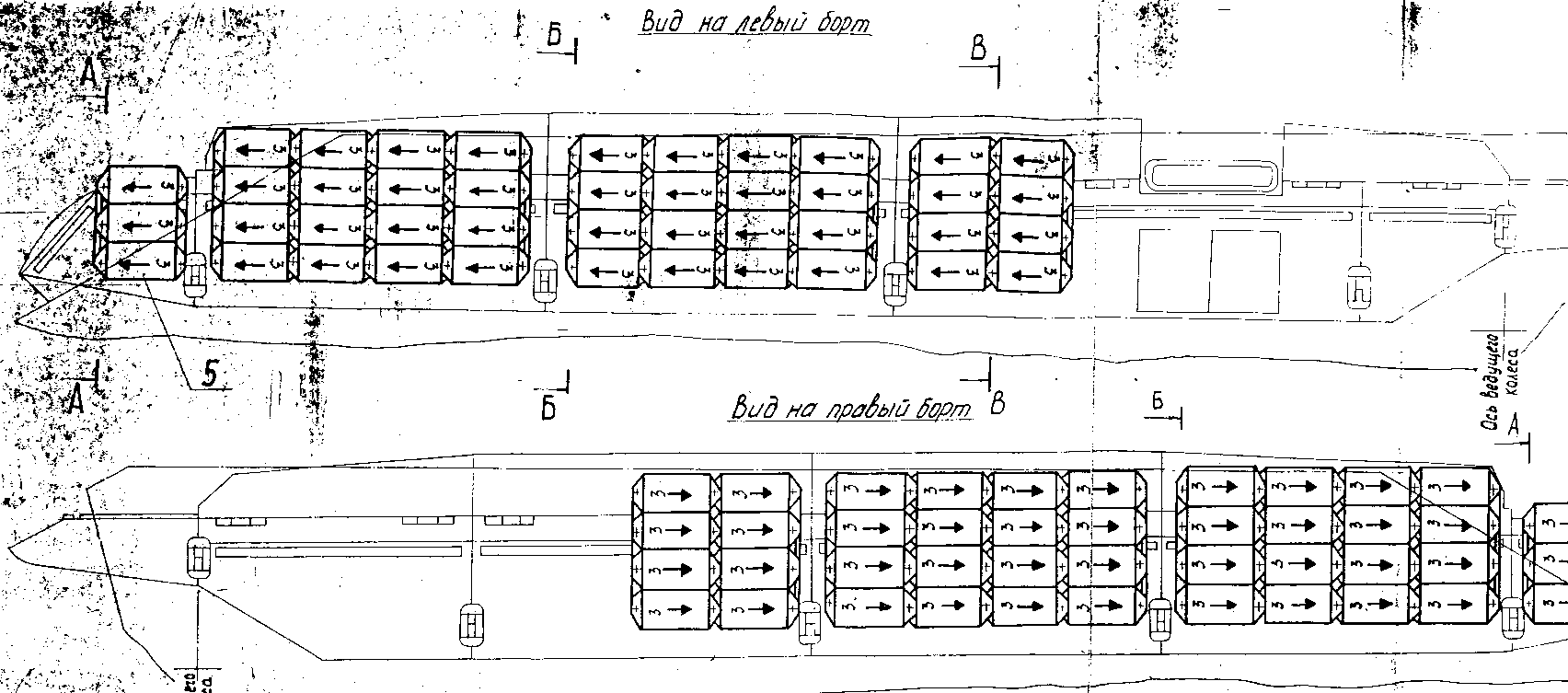

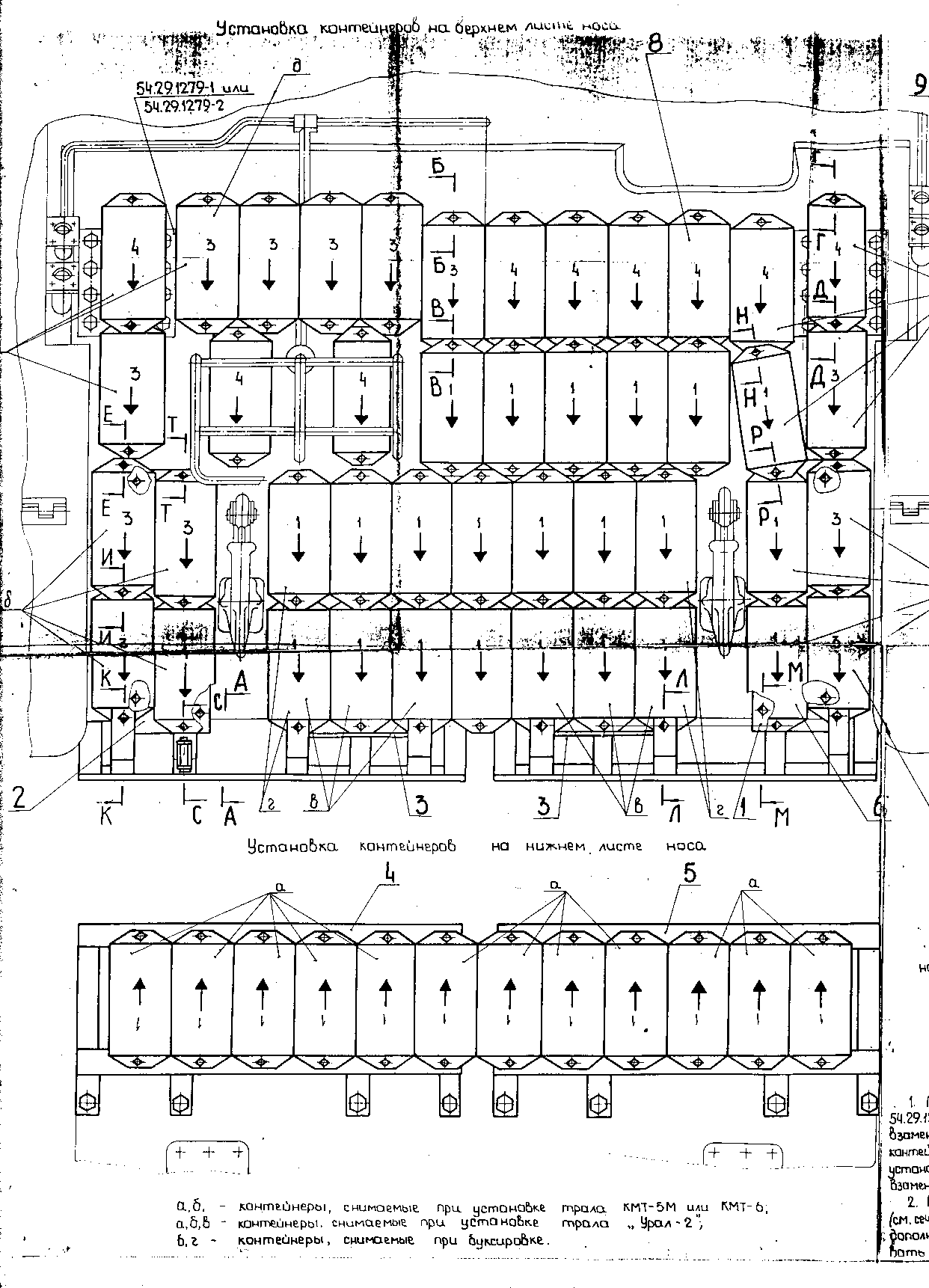

Корпус.


Установка контейнеров навесной динамической защиты на Т-55АМВ  Установка контейнеров навесной динамической защиты на Т-55АМВ  Установка контейнеров навесной динамической защиты на Т-55АМВ

Башня Т-55АМВ.  Башня Т-55АМВ. Т-55МВ.

1, 2 - Башня Т-55АМВ.

3 - Т-55МВ.

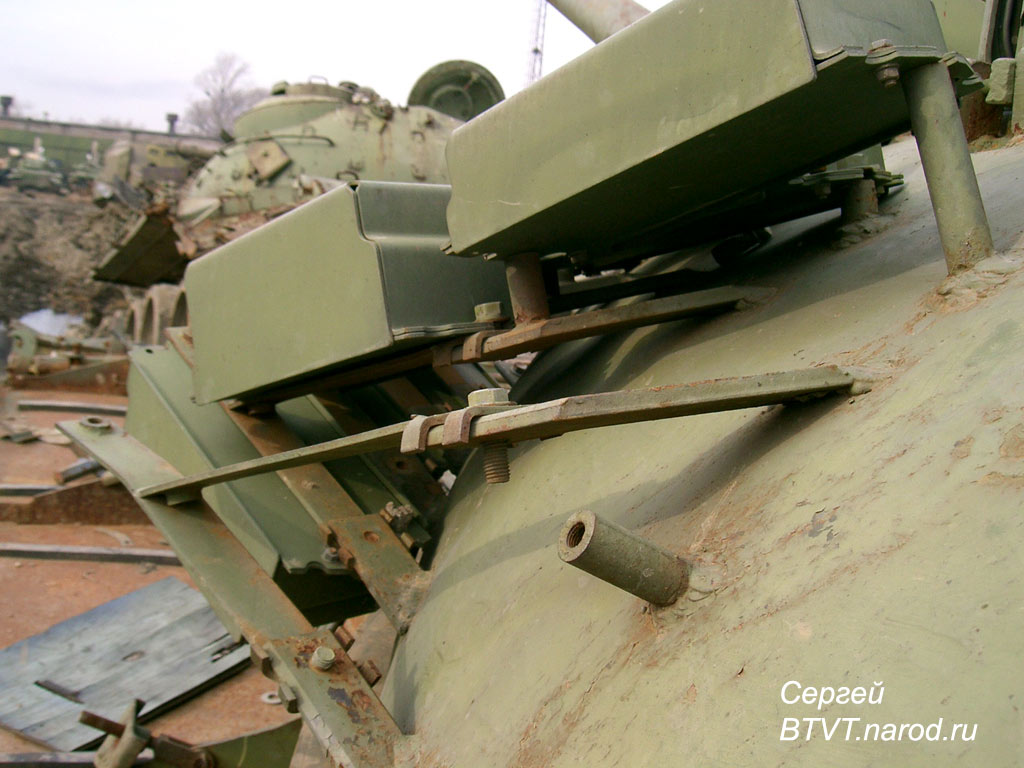

Т-55АМВ. Бонки для установки КДЗ  Т-55АМВ. Бонки для установки КДЗ Т-55АМВ. Установка контейнеров. Т-55АМВ. Установка контейнеров.

1, 2 - Т-55АМВ. Бонки для установки КДЗ

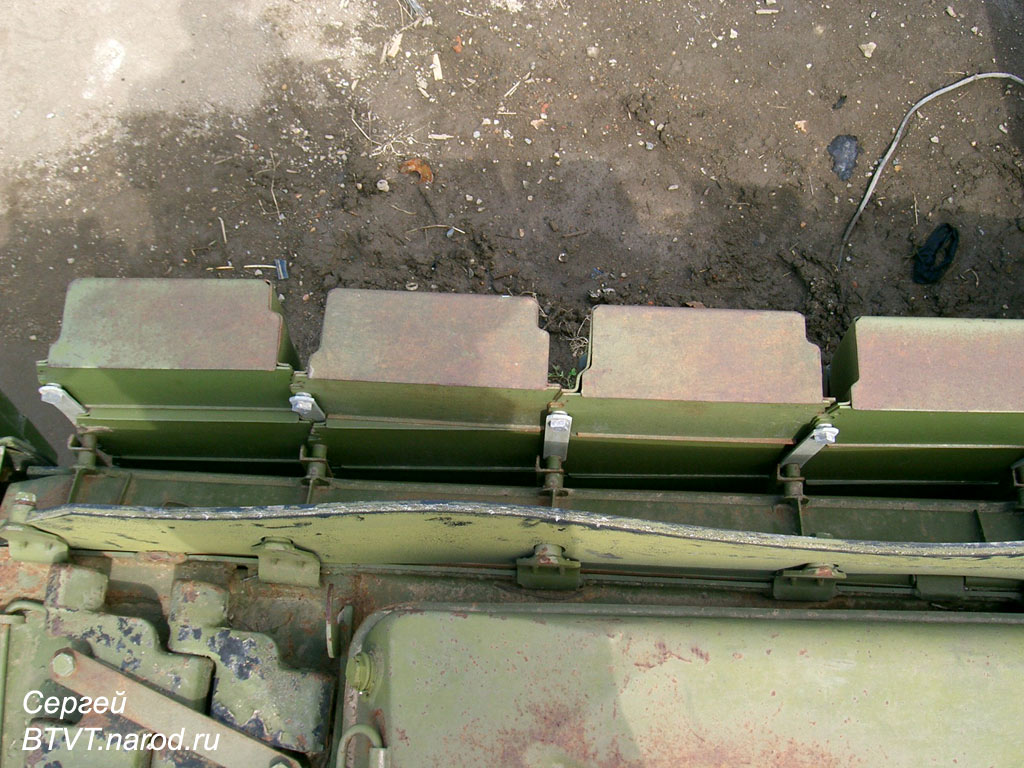

3, 4 - Т-55АМВ. Установка контейнеров комплекса навесной динамической защиты «Контакт-1».


Маска пушки с установкой короба КДТ-2 Маска пушки с установкой короба КДТ-2 Маска пушки с установкой короба КДТ-2

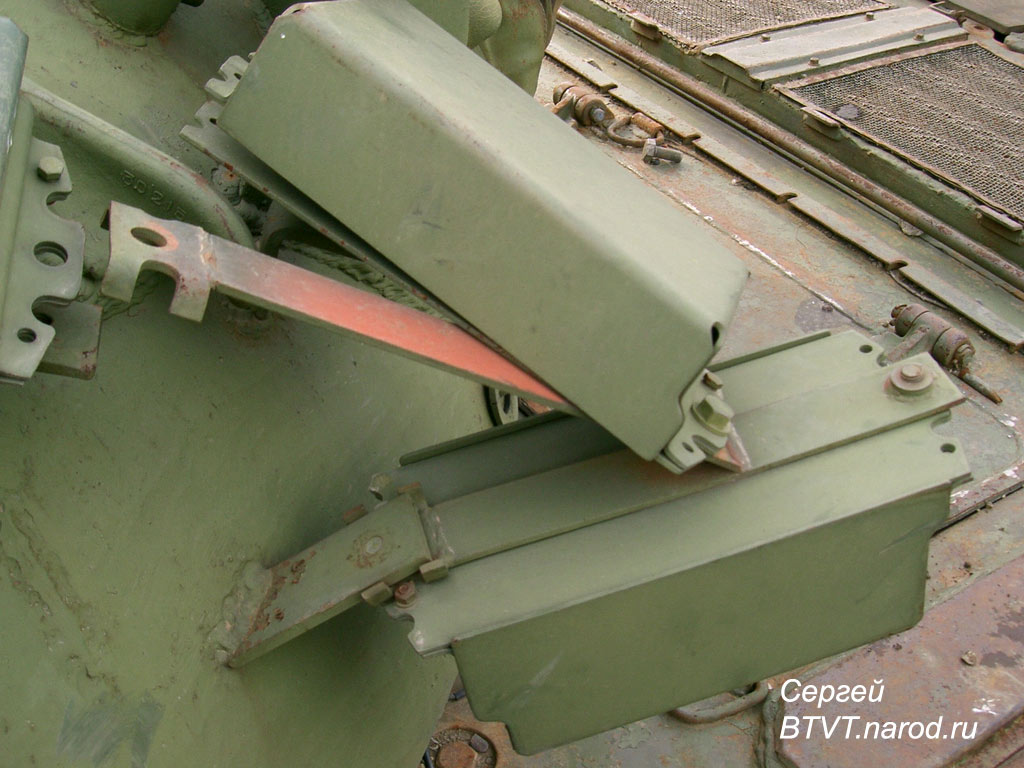

1, 2, 3 - Маска пушки с установкой короба КДТ-2. Прожектор Л-4 "Луна" демонтирован.

Бронированный колпак 1К13.  Бронированный колпак 1К13.  Установка контейнеров ДЗ на башне, виден кронштейн "Луны".

1, 2, - Бронированный колпак 1К13.

3 – Установка контейнеров ДЗ на башне, виден кронштейн "Луны".

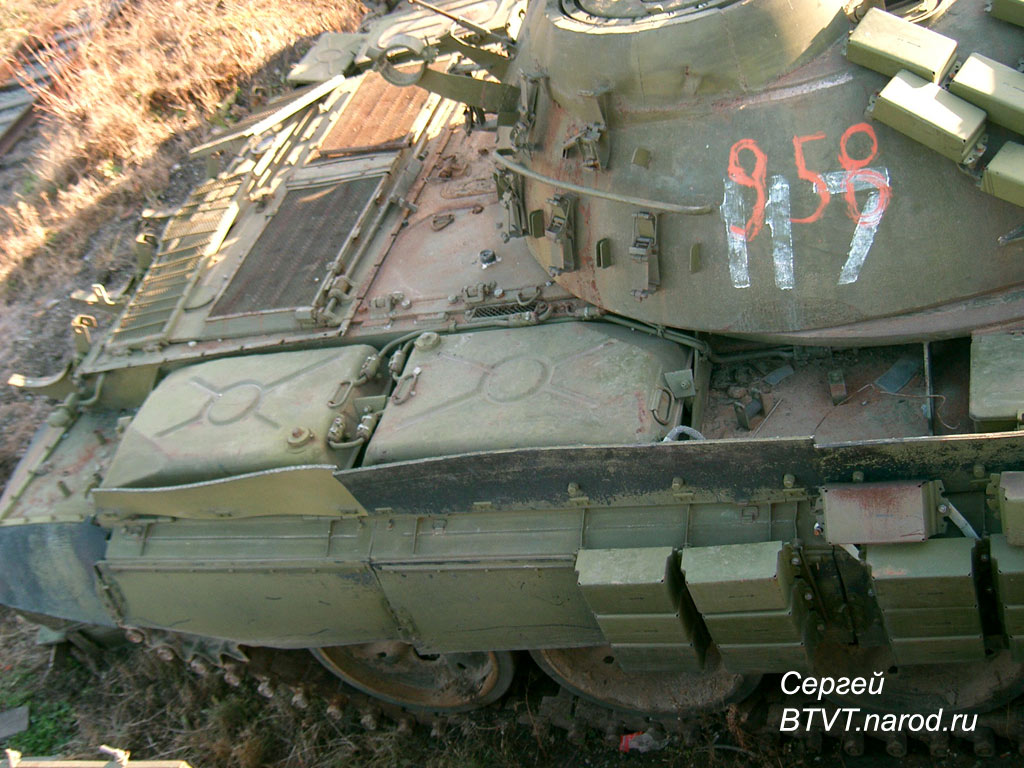

Два наружных топливных бака   Т-55АМВ. Ящики ЗИП, левая надгусеничная полка.    Люк заряжающего Т-55АМВ.

1 - Два наружных топливных бака.

2 - Т-55АМВ. Ящики ЗИП, левая надгусеничная полка. С права на лево. Наружный топливный бак емкостью 95 литров, обратите внимание на соеденение трубок с баком, на соединительный шланг накладывается асбестовая ткань и сверху накладывается жестянка, поэтому они такие «толстые» - это защита от напалма. Ящик для укладки МЗА, за ним сварной ящик по типу как на правом борту. Крепление буксирной серьги, крепление коуша буксирного троса.

3 - Люк командира, фара ОУ-3 прибора ТКН-3 демонтирована.

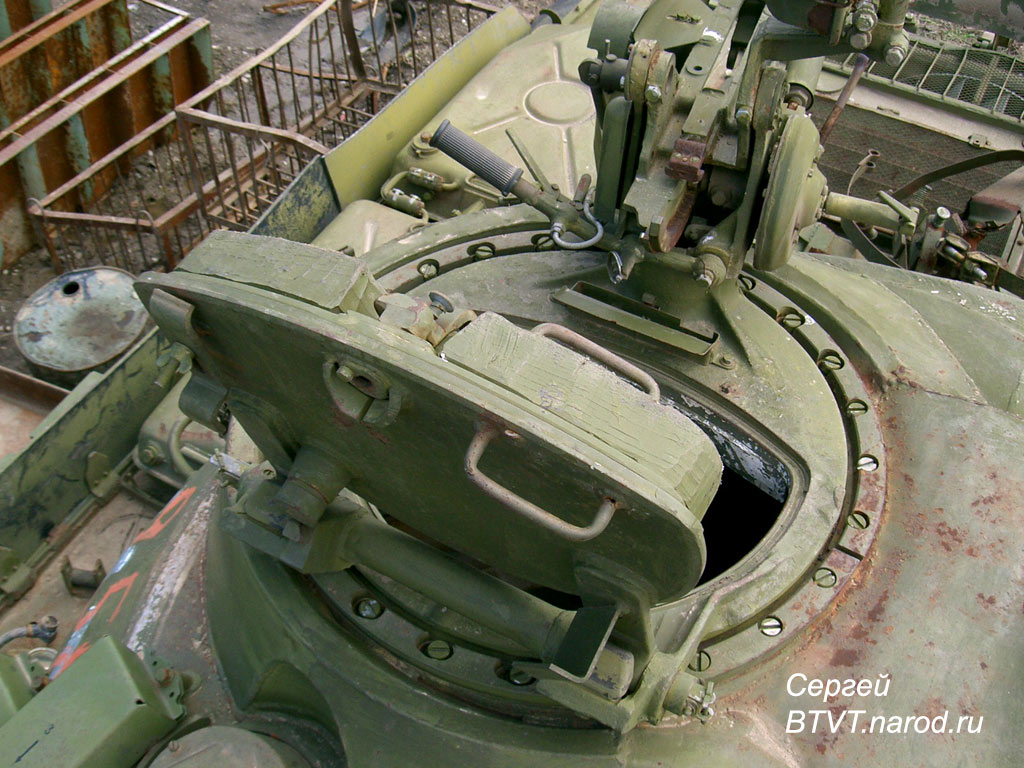

4 - Люк заряжающего с установкой зенитного пулемета. На данной машине устанавливался ДШК, под турелью пулемета, на основании люка установлена коробка в которую укладывается ручка взвода пулемета на цепочке.

Установка контейнеров ДЗ на левом борту Т-55АМВ  Установка контейнеров ДЗ на левом борту Т-55АМВ    Установка контейнеров ДЗ на левом борту

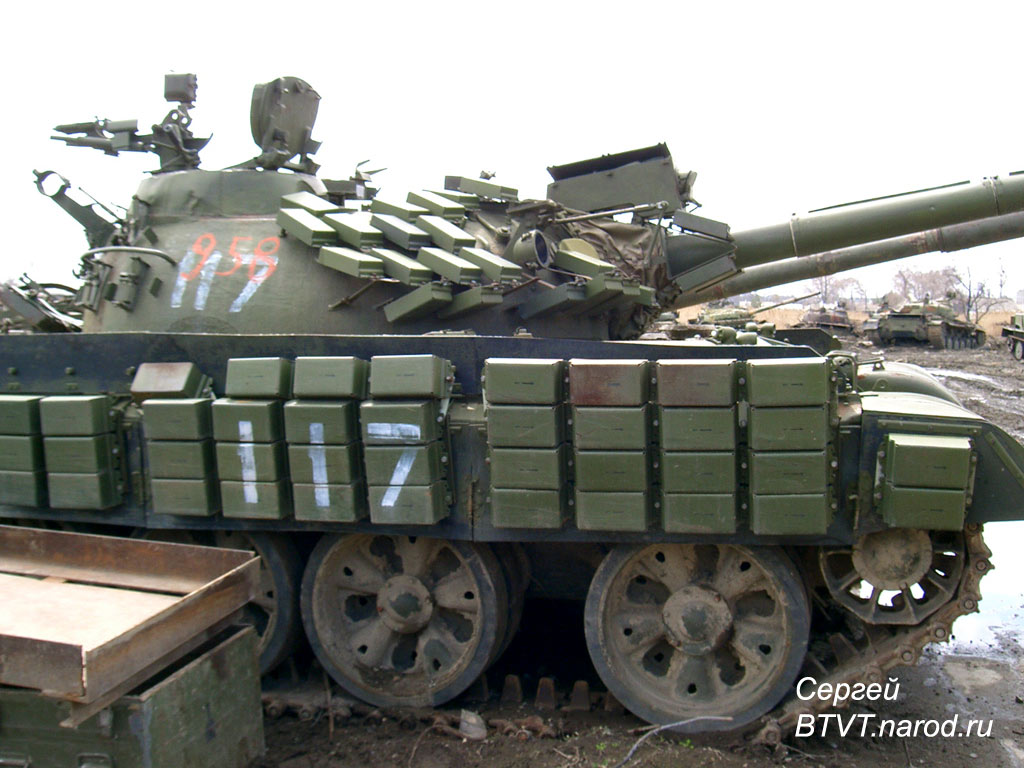

1 - Установка контейнеров ДЗ на левом борту Т-55АМВ.

2 –На Т-55АМВ МВ ставили два варианта фальшбортов: основание, на которое крепится резина металлическое, при этом фальшборт, прикрывающий топливные баки резиновый и основание алюминиевое, фальшборт, прикрывающий топливные баки алюминиевая пластина (правда второй вариант на Т-55 встречается очень редко, в основном на Т-62)

3 - Установка контейнеров ДЗ на левом борту.

Лобовая часть корпуса Т-55АМВ  Лобовая часть корпуса Т-55АМВ  Люк механика-водителя Т-55АМВ

1, 2 – Лобовая часть корпуса Т-55АМВ.

3 - Люк механика-водителя Т-55АМВ.


Противоминная защита механика-водителя Т-55АМВ.  Противоминная защита механика-водителя Т-55АМВ. Схема установки противоминной защита

1, 2 - Противоминная защита механика-водителя повышена за счет дополнительного бронирования днища путем приварки к нему снаружи каркаса из броневых листов толщиной 20 мм. Справа за механиком-водителем установлен пиллерс между днищем и крышей корпуса.

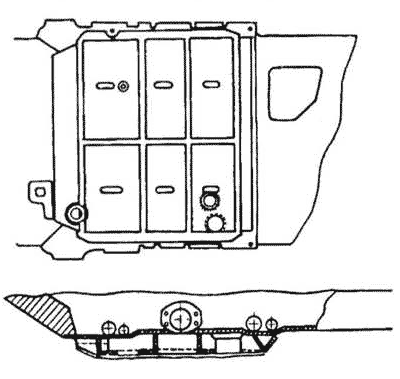

3 – Схема установки противоминной защита

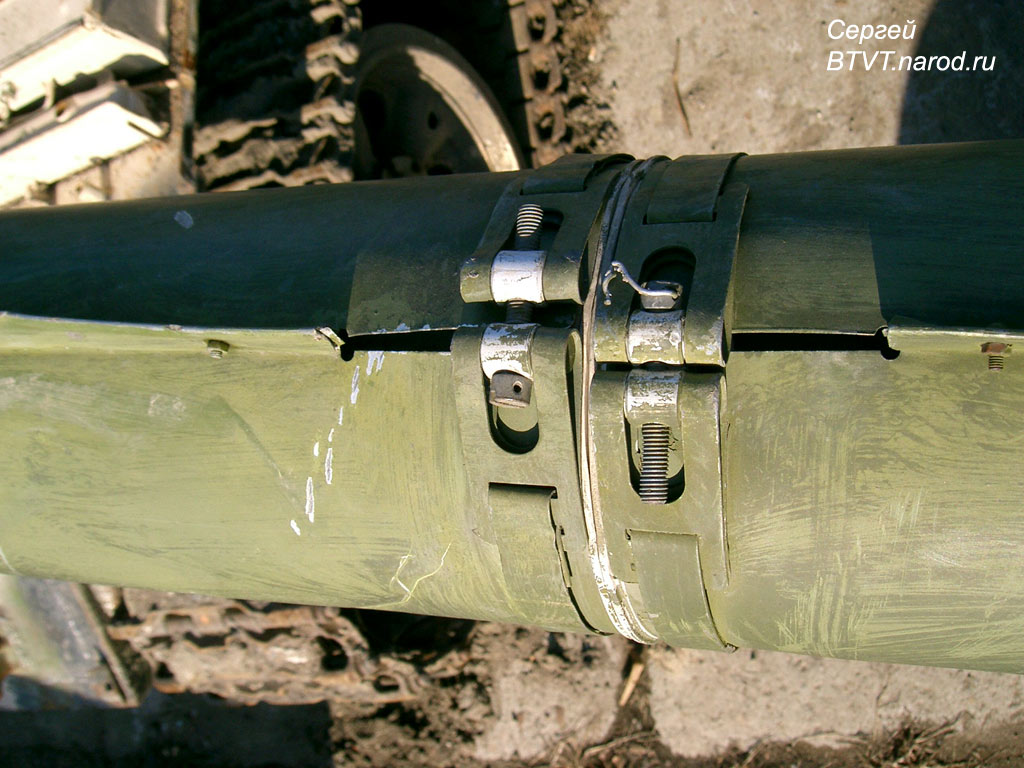

Термоизоляционный кожух пушки Т-55МВ  Термоизоляционный кожух пушки Т-55МВ  Термоизоляционный кожух пушки Т-55МВ

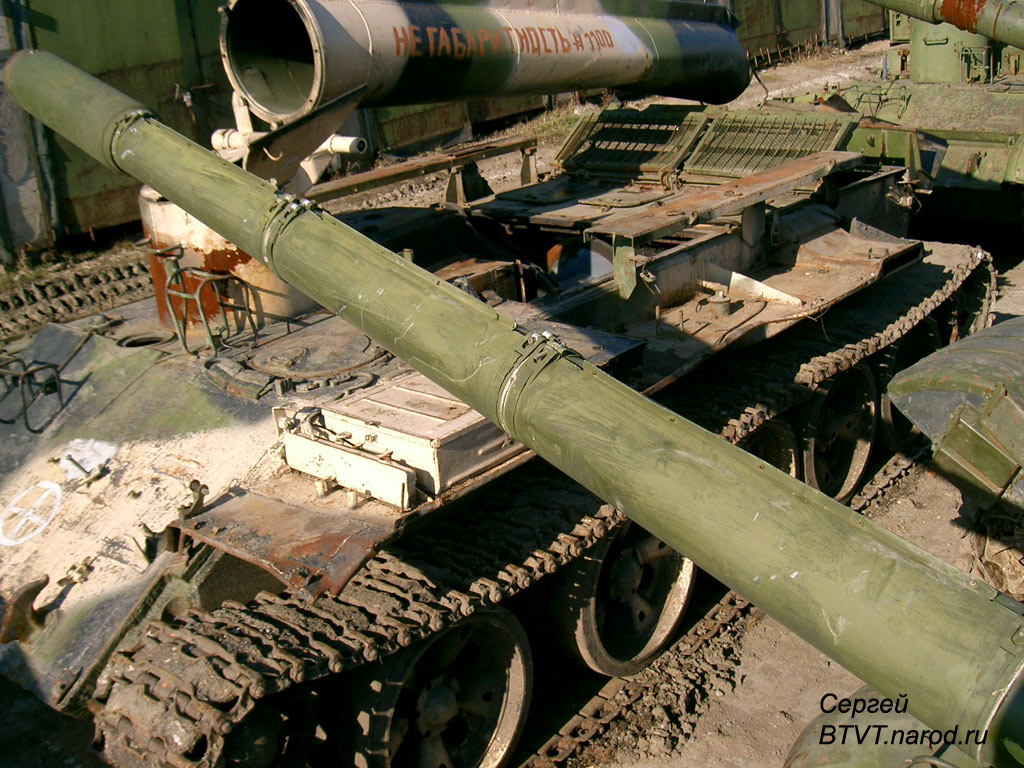

1-3 - Термоизоляционный кожух пушки Т-55МВ
