Испытания обстрелом Pz.58 (Pz. 61). Пулевой обстрел и обстрел 20 мм автоматической пушкой.

Что происходит внутри танка при пробитии брони – узнать можно из материала про испытания обстрелом танка Pz.58. Испытания обстрелом Pz.58 проводились в 1963 году по поручению начальника Генерального штаба в сотрудничестве с S.f.S. и K+W. Отчет об испытаниях показывает не только характеристики боеприпасов, поступивших на вооружение в 50-60-е, но и их воздействие на броню танка и внутреннее оборудование. Качество стали испытуемого объекта соответствует характеристикам брони стандартной бронемашины (Pz. 61).

См. также Испытания обстрелом Pz.58 (Pz. 61). Противотанковые средства.

1. 7,5 mm GP 11. ZV Kar. /4 выстрела

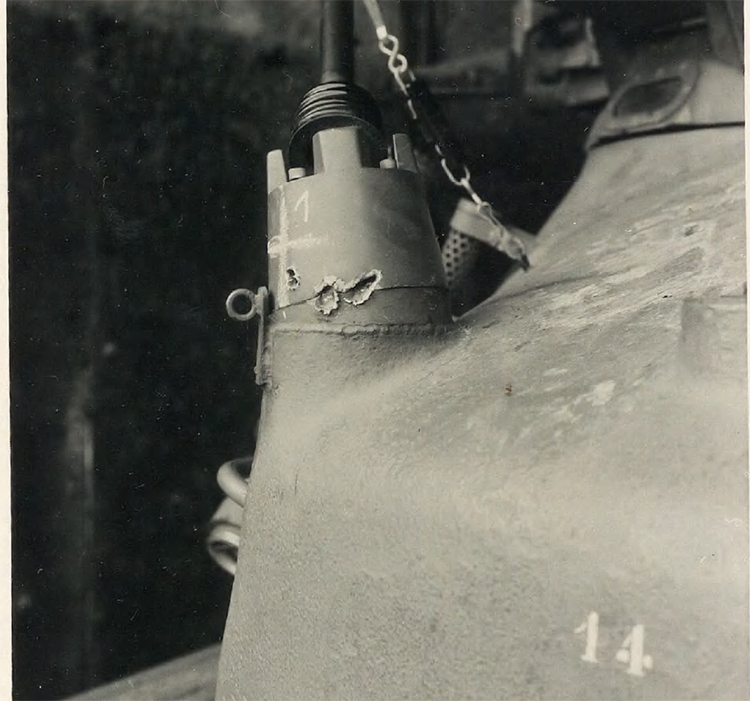

Пули пробивают алюминиевое основание антенны, разрушают антенный кабель и разбивают внутренний фарфоровый корпус.

4. 7,5 mm GP 11. ZV Kar. /3 выстрела

Внешнее защитное стекло повреждено.

Дальномер в порядке.

5. 7,5 mm St.Ke.Pat.il Mg.51/4 выстрела

Отверстие от пули снаружи справа блокирует вращение башенки заряжющего. После сильного удара (кувалдой) в сторону открытой крышки башенку можно снова повернуть, но только с большим усилием.

6. 7,5 mm St.Ke.Pat.il ZF Kar./2 выстрела

Крышка люка заклинена, ее можно открыть только вручную до верхнего положения.

7. 7,5 mm St.Ke.Pat.il ZF Kar./3 выстрела

Крышка заправочной горловины баков стеллажей в корпусе. Больше не закрывается.

8. 7,5 mm St.Ke.Pat.il ZF Kar./4 выстрела

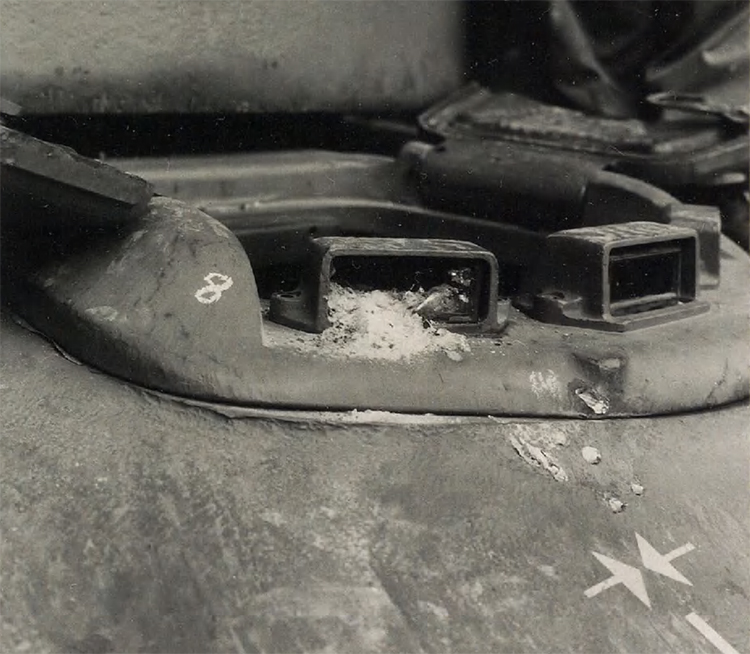

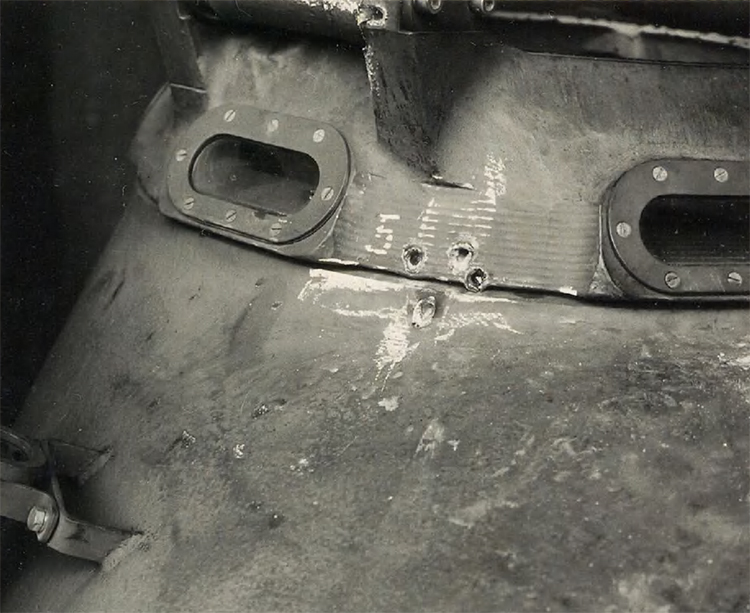

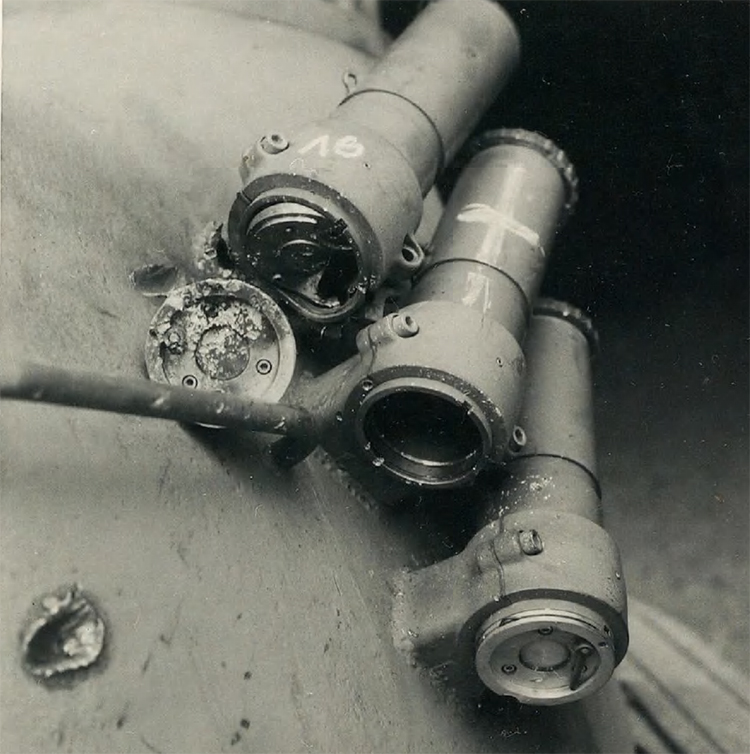

Смотровой прибор разбит.

9. 7,5 mm St.Ke.Pat.il Vg. 51/Серия 40 выстрелов

Поворот башни блокирована, может быть повернута механически или. Решение путем упора ствола на бетонную стену и поворота на месте.

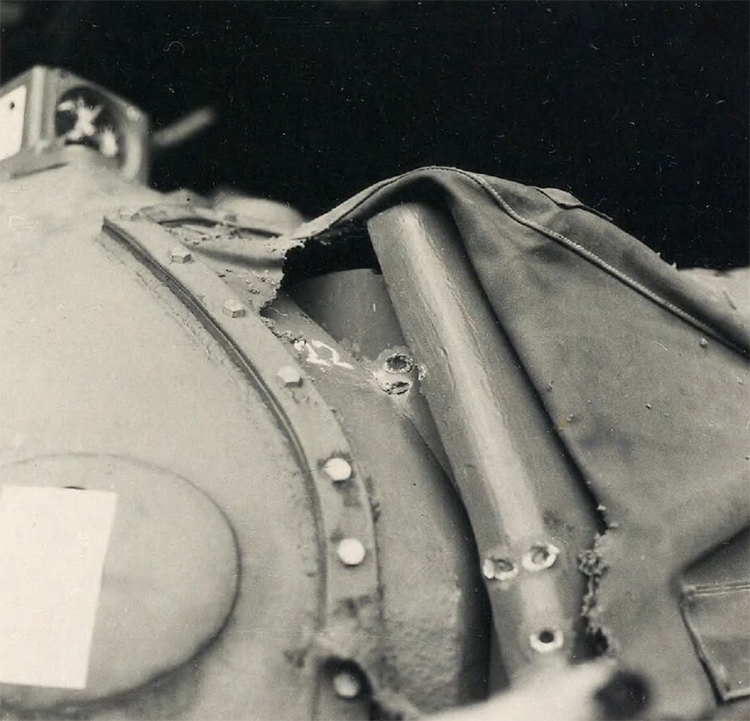

12. 7,5 mm St.Ke.Pat.il

ZF .Kar./4 выстрела Д=50 м.

20 mm Flab Kan. 38, Pz.G V

1 выстрела Д=50 м.

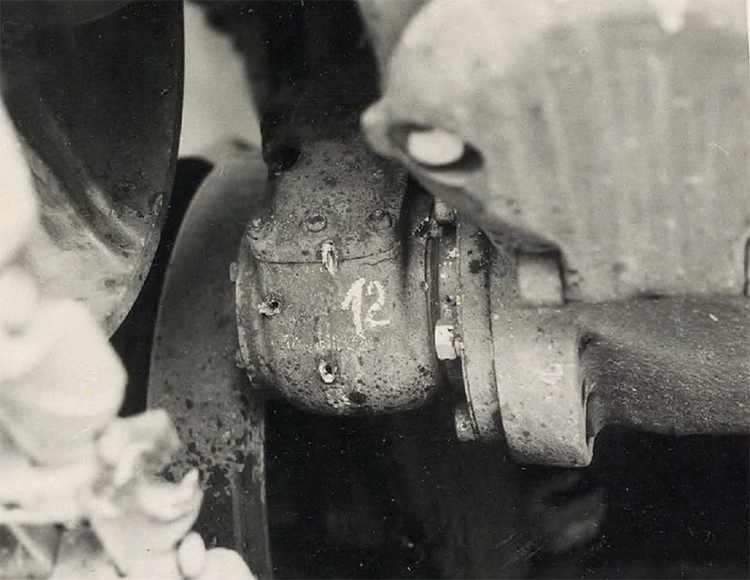

Обстрел узла подвески. Пули калибра 7,5 мм (2) пробивают корпус но не влияют на работу на работу балансира. 20-миллиметровая пуля вызывает вытекание масла и тем самым приводит к поломке гидравлического амортизатора. Механическая часть узла подвески (пружина Бельвилля) вместе с резиновым упором позволит танку продолжить движение.

18. 7,5 mm St.Ke.Pat.il ZP Kar./3 выстрела.

Пробита крышка ступицы, без последствий.

20. 7,5 mm St.Ke.Pat.il ZF Kar./3 выстрела. Д=50 м.

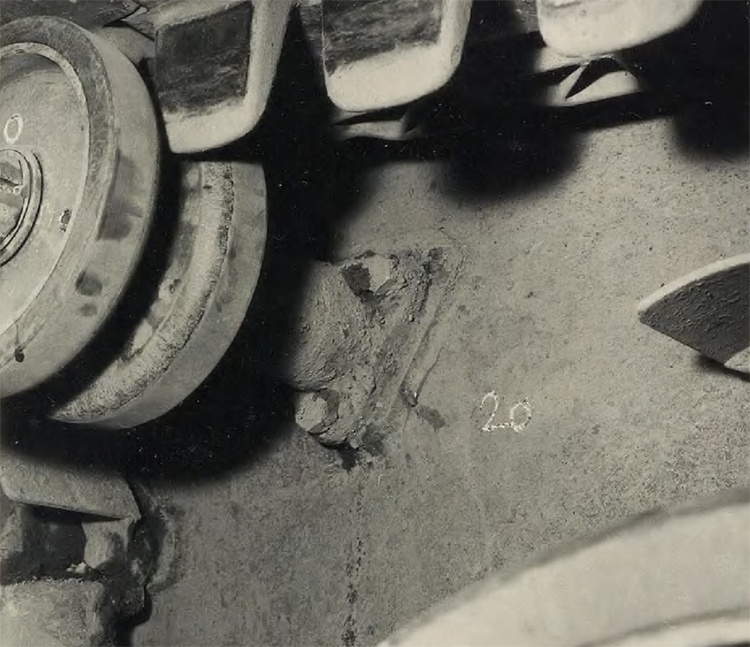

Поддерживающий каток продолжает работать, несмотря на то, что крепежная гайка пробита и расклепана.

21. 7,5 mm St.Ke.Pat.il

ZF Kar/2 выстрела. Д=50 м.

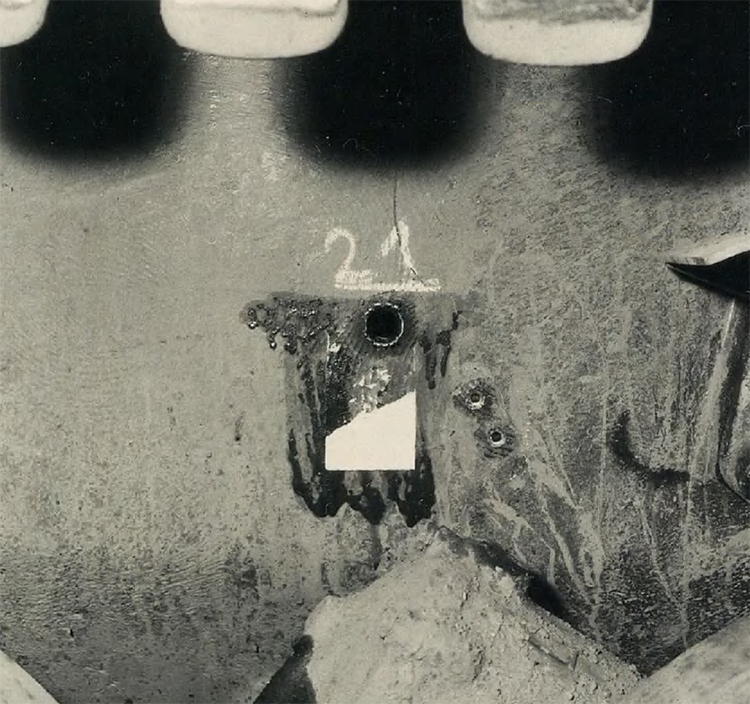

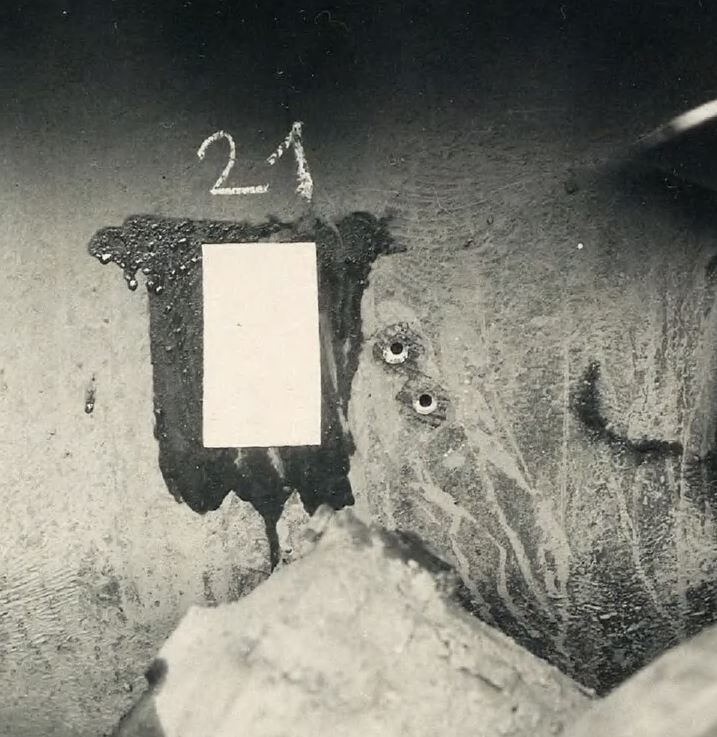

Глубина каверны = 19 мм (толщина борта = 30 мм).

22. 7,5 mm St.Ke.Pat.il ZF Kar./2 выстрела. Д=50 м.

34. 7,5 mm St.Ke.Pat.il PF Kar./2 выстрела. Д=50 м.

Короткое замыкание в телефонном кабеле. Вся бортовая система связи вышла из строя!

Наружный телефон можно отсоединить от бортовой системы связи в боевом отделении (штекерная муфта) и таким образом локализовать короткое замыкание.

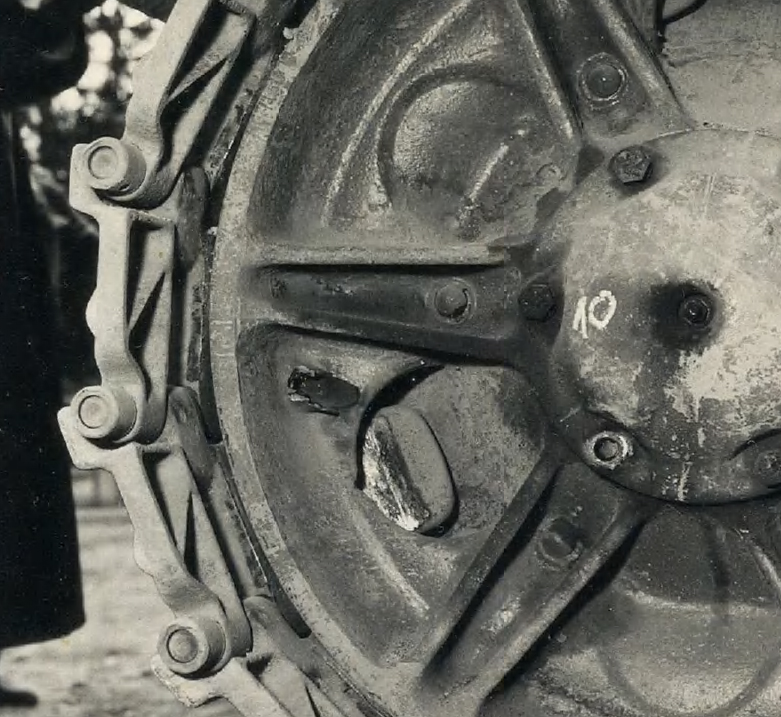

10. 20 mm Flab. Kan. 38, Pz.G V/2 выстрела. Д=50 м.

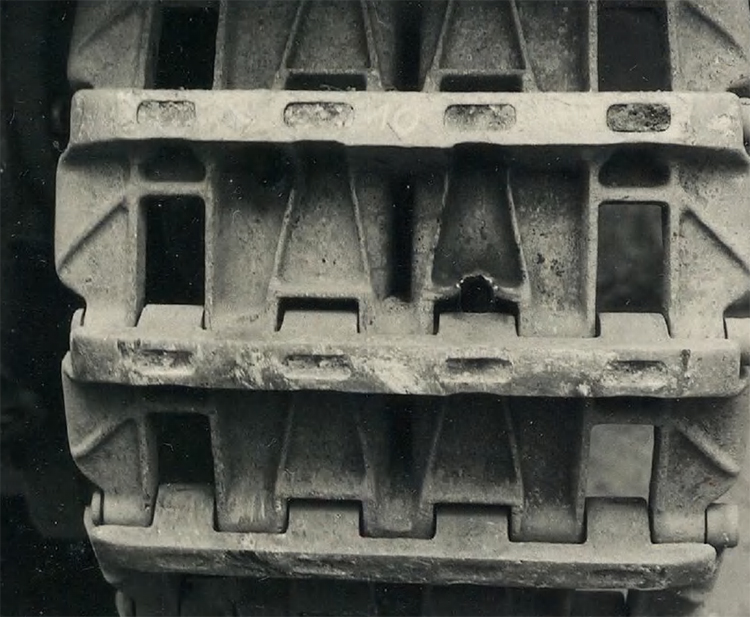

Пробита гусеница и каток, подвижность сохранена.

13. 20 mm Flab.Kan.38, Pz.G V/1 выстрел. Д=50 м.

Выстрел по люку водителя. Перископ имеет небольшие трещины, но все еще пригоден для использования.

15. 20 mm Flab.Kan.38, Pz.G V/2 выстрела. Д=50 м.

Антенна отстрелена, база повреждена.

16. 20 mm Flab.Kan.38, Pz.G V/3 выстрела. Д=50 м.

Верхняя мортира системы постановки завес выведена из строя. Центральная повреждена с возможностью ремонта.

21. 20 mm Flab.Kan.38, Pz.G V/1 выстрела. Д=50 м.

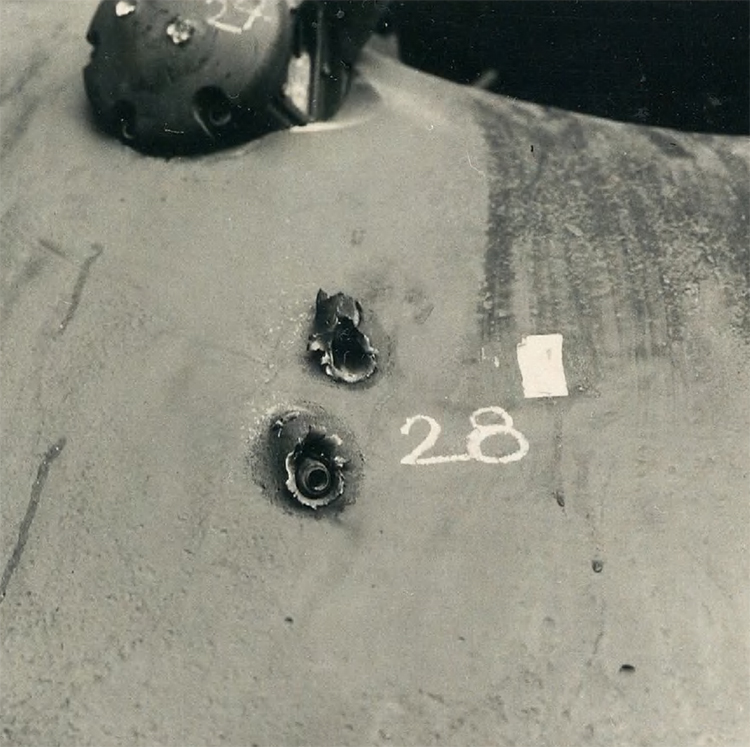

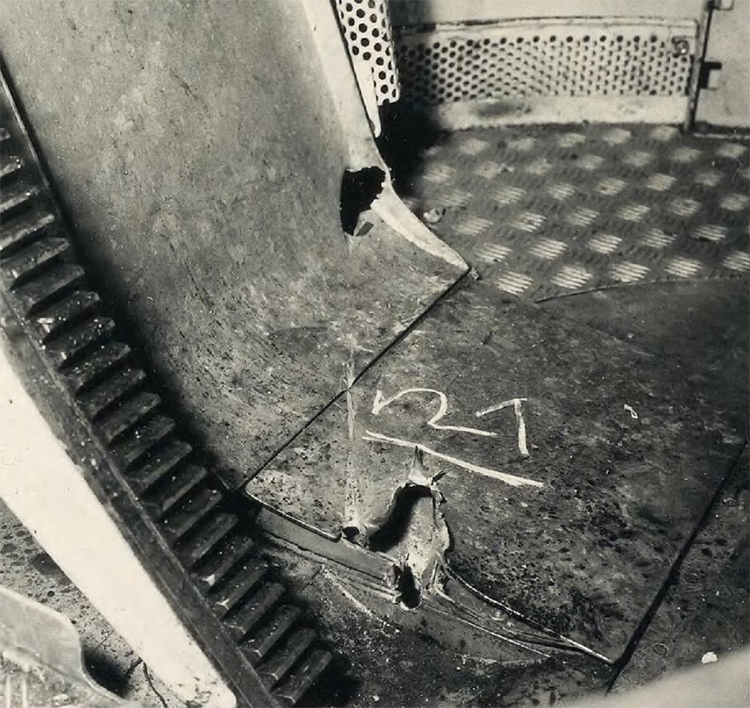

Пробитие. Следы от снаряда в полу корзины башни.

28. 20 mm Flab.Kan.38, Pz.G V/1 выстрел. Д=50 м.

Броня не пробита.

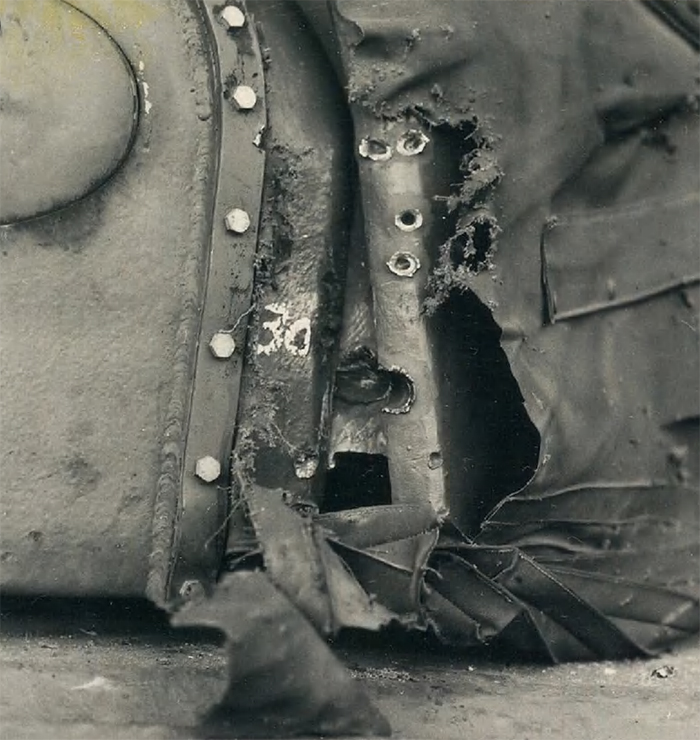

30. 20 mm Flab.Kan.38, Pz.G V/1 выстрела. Д=50 м.

Рикошет. Выпучины на маске не гарантируют свободное движение пушки по ВН. Возможно наведение механическим приводом усилием обеими руками.

19. 20 mm Flab.Kan.38, Pz.G V/1 выстрел. Д=50 м.

Прострел через изгиб выпускного патрубка.

Снаряд теряет остаток энергии в защитной решетке радиатора.

25. 20 mm Flab.Kan.38, Pz.G V/1 выстрел. Д=50 м.

7,5 mm St.Ke.Pat.il zF Kar./ 2 выстрела. Д=50 м.

Ведущее колесо.

20-миллиметровая пуля открывает роликовый подшипник так, что ролик может выпасть.

Проехав около 1 км, танк теряет направляющее колесо.

Две пули калибра 7,5 мм пробивают крышку ступицы, но не могут нанести подшипнику дальнейшего ущерба.

26. 20 mm Flab.Kan.38, Pz.G V/4 выстрела. Д=50 м.

1  выстрел в винт диска катка.

3 выстрела через диски катков, из них 1 выстрел в корпус

Серьезных нарушений в работе катков нет.

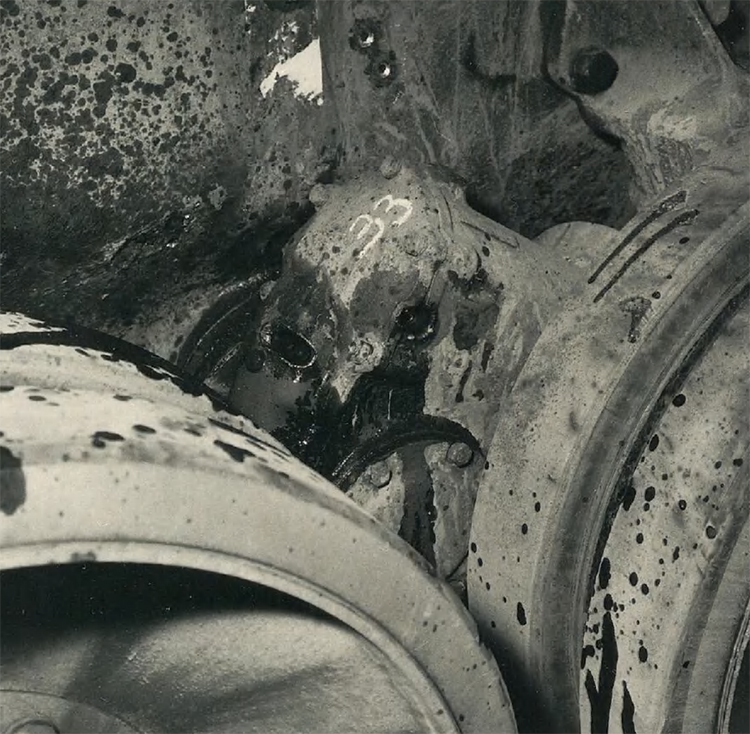

33. 20 mm Flab.Kan.38, Pz.G V/2 выстрела. Д=50 м.

Выстрел через узел подвески в корпус, пробитие.

Повреждение масляного бака гидравлической системы башни.

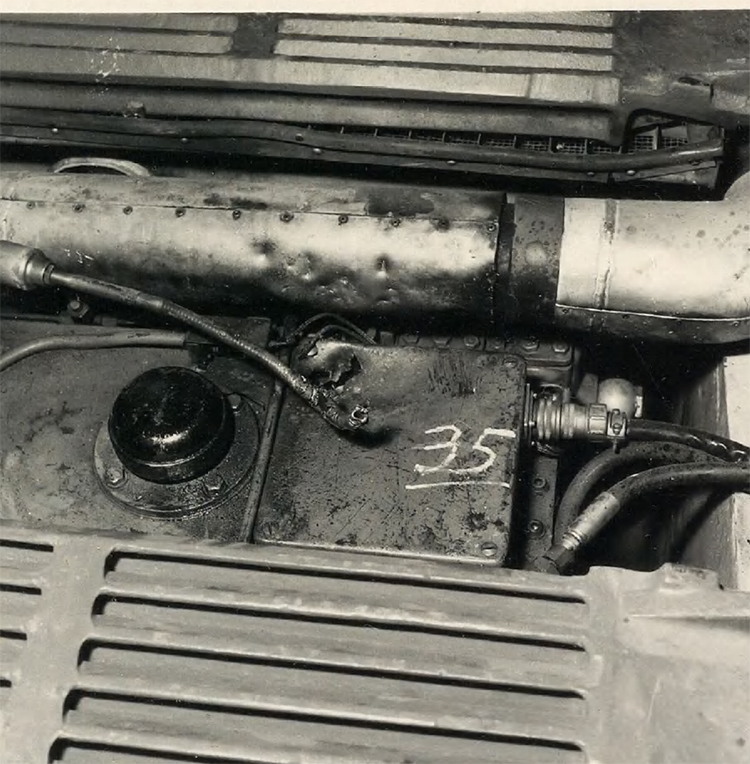

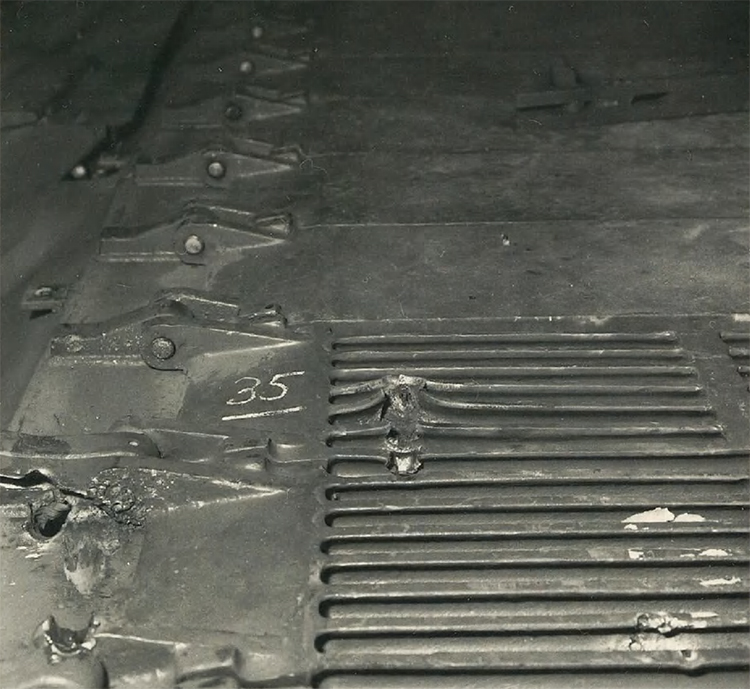

35. 20 mm Flab.Kan.38, Pz.G V/2 выстрела. Д=50 м.

Пробит кабель рулевого управления

Коммутационный кабель аккумулятора давления неисправен. Неисправна коробка датчика давления масла.

После замены кабеля переключения передач коробка передач снова могла переключаться.

Рикошет (7,5 мм St.Ke.Pat.il)

37. 20 mm Flab.Kan.38, Pz.G V/1 выстрел. Д=50 м.

Башня, задняя, вертикальная стенка. Пробитие (толщина стенки = 40 мм).

Выведена из строя радиостанция.
